ประเภทสินค้า	มัลติมิเตอร์วัดมุมแบบดิจิตอล
ยี่ห้อ	Bosch
รุ่น	GAM 220 MF Professional
ช่วงการวัด	0° – 220°
ความแม่นยำในการวัด	± 0.1°
หน่วยแสดงผลที่เล็กที่สุด	0.1°
ฟังก์ชั่นพิเศษ	Hold, แสงหน้าจอ, หมุนจอแสดงผล, โหมดมุมตัดเดี่ยวและคู่ (GAM 220 MF)
แหล่งจ่ายไฟ	แบตเตอรี่ LR6 (AA) 1.5 V จำนวน 4 ก้อน หรือแบตเตอรี่แบบชาร์จ HR6 (AA) 1.2 V
อายุการใช้งานแบตเตอรี่	ประมาณ 80 ชม. (แบตเตอรี่อัลคาไลน์)
ปิดอัตโนมัติ	หลังจากประมาณ 30 นาที
ขนาด (ก × ล × ส)	447 × 52 × 60 มม.
น้ำหนัก	1.2 กก. (GAM 220 MF)
ความยาวแขน	400 มม.
การป้องกัน	IP 54 (ป้องกันฝุ่นและน้ำกระเซ็น)
อุณหภูมิในการทำงาน	-10°C ถึง +50°C
อุณหภูมิในการจัดเก็บ	-20°C ถึง +70°C
ระดับความสูงสูงสุดที่ใช้งาน	2000 ม.
ความชื้นสัมพัทธ์สูงสุด	90%
ระดับความสกปรก	2 (ตามมาตรฐาน IEC 61010-1)
ระดับน้ำ	สำหรับตรวจสอบแนวราบและแนวตั้ง
อุปกรณ์เสริมที่รวม	แขนต่อขยาย (GAM 220 MF), กระเป๋าใส่ของ
การบำรุงรักษาและทำความสะอาด	ทำความสะอาดด้วยผ้าเนื้อนุ่มชุบน้ำ ห้ามใช้น้ำยาทำความสะอาดหรือตัวทำละลาย
การซ่อมแซม	ซ่อมแซมโดยผู้เชี่ยวชาญด้วยชิ้นส่วนแท้ของ Bosch
บริการหลังการขาย	มีให้ผ่าน Bosch Power Tools, สายด่วน และอะไหล่ทางออนไลน์
การรับประกัน	การรับประกันตามกฎหมาย ดูเงื่อนไข

คำถามที่พบบ่อย - GAM 220 MF Professional BOSCH

วิธีเปิดเครื่องมือวัด?

กดปุ่มเปิด/ปิด (12) หากไฟ H ติด แสดงว่ามีค่าที่ถูกบันทึกไว้ ให้กดปุ่มเดิมสั้นๆ เพื่อลบ

วิธีวัดมุมมาตรฐาน?

วางแขนขยับ (1) และแขนฐาน (4) บนขอบที่ต้องการวัด มุมภายใน w จะแสดงบนหน้าจอ

วิธีคัดลอกมุม?

วัดมุม จากนั้นล็อกแขนขยับด้วยปุ่มล็อก (3) วางเครื่องมือบนชิ้นงานและขีดเส้นตามมุม

วิธีใช้ฟังก์ชัน Hold?

กดปุ่ม Hold (11) เพื่อบันทึกค่าที่แสดง ไฟ H จะกระพริบ กดอีกครั้งเพื่อล็อกค่าในหน่วยความจำ หากต้องการลบ ให้กดปุ่มเปิด/ปิดสั้นๆ

เมื่อใดควรใช้แขนต่อขยาย?

เมื่อพื้นผิวรองรับสั้นกว่าแขนขยับ ให้ติดแขนต่อ (16) เข้ากับแขนขยับ มุมที่ต้องการ v = 180° - มุมที่แสดง w

วิธีคำนวณมุมตัดเดี่ยวด้วย GAM 220 MF?

กดปุ่ม MTR1 (14) เพื่อเปิดโหมด วัดมุมที่มุมหรือตั้งค่า มุมตัดแนวนอน MTR จะแสดง ใช้มุมนี้กับเลื่อยองศา

วิธีคำนวณมุมตัดคู่?

เปิดโหมดด้วย MTR2 (15) ทำตามลำดับ: บันทึกมุมเอียง SPR จากนั้นมุมที่มุม CNR จากนั้นรับค่า MTR และ BVL กด MTR2 หลายครั้งเพื่อเปลี่ยนขั้นตอน

วิธีบำรุงรักษาเครื่องมือ?

ทำความสะอาดด้วยผ้าชุบน้ำหมาดๆ ห้ามใช้น้ำยาทำความสะอาดหรือตัวทำละลาย ห้ามแช่น้ำ เก็บในกระเป๋าใส่ของ (17)

ใช้แบตเตอรี่ชนิดใด?

ใช้แบตเตอรี่อัลคาไลน์ LR6 (AA) หรือแบบชาร์จ HR6 (AA) จำนวน 4 ก้อน เปลี่ยนทั้งหมดพร้อมกัน ไฟแสดงระดับแบตเตอรี่จะกระพริบเมื่อเหลือ 10-30%

จะทำอย่างไรหากมีปัญหาหรือต้องการซ่อม?

ติดต่อศูนย์บริการหลังการขาย Bosch สำหรับประเทศไทย โทร 0811 360122 หรืออีเมล [e-mail] อะไหล่มีจำหน่ายที่ www.bosch-pt.com

คู่มือผู้ใช้ GAM 220 MF Professional BOSCH

th หนังสือคูมิอาการใช้งานฉบับ ตนเอง

คำเตือนเพื่อความปลอดภัย

ต้องอ่านและปฏิบัติตามคําแนะบําทั้งหมด หากไม่ใช้ เครื่องมือวัดตามคําแนะบําเหล่านี้ ระบบป้องกันเบ็ดเสร็จ ในเครื่องมือวัดอาจได้รับผลกระทบ เก็บรักษาคําแนะบํา เหล่านี้สําหรับใช้อ้างอิงในAMEทสัง

▶ ส่งเครื่องมือวัดให้ช่างตู้เชี่ยวชาญตราจซ่อมและใช้อะไหล่เปลี่ยนของ แท้หน้น ทั้งนี้เพื่อให้มั่นใจได้ว่าจะสามารถใช้งานเครื่องมือ วัดได้อย่างปลอดภัยเสมอ
▶ อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสียงต่อการระเบิด ซึ่งเป็นที่ ที่มีของเพลา แล่ช หรือผุ่นที่ติดไฟได้ ในเครื่อง มือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นและอองหรือประเทศไทยเหติดไฟได้
▶ เมื่อตัดชั้นงานที่ใดค่ามุมมาจากเครื่องมือวัตน์ ต้องปฏิบัติตามะคําแนะนําเพื่อความปลอดภัยและการกํางานของเลื่อยที่ป้ามาใช้ตัดอย่างเคร่งครัดเสมอ (รวมถึงคําแนะปําในการจับยืดและวางคําแหน่งชิ้นงาน) หากไม่สามารถตั้งค่ามุมที่ต้องการบนเครื่องเลื่อยยางเครื่องหรือเลื่อยยางประเภท ต้องใช้วีธีถามเสี่อยทางเลือกอื่น มุมที่แหลมมาๆสามารถตัดได้โดยใช้อุปกรณ์ฉับชิ้นงานแบบจิ้นทรงเรียวกับเสี่อยวงศือนแบบมือล็อหรือโต้เลื่อยวงศือน

รายละเอียดผลิตภัณฑและข้อมูลจำเพาะ

กรุณาตุภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

GAM 220

เครื่องมือวัตน์ใช้สำหรับวัดและคัดลอกมุม (แนวนอนและแนวตั้ง) ด. ย. เช่น สำหรับการออกแบบตกแต่งภายใน การสร้างขันใด หรือแผ่นตกแต่งภายนอก อาคาร ในขนาดที่กําหนดเอง

เครื่องมือวัตนี้เหมาะสมำหรับใช้งานทั้งภายในและภายนอกอาคาร

GAM 220 MF

เครื่องมือวัตน์ใช่สำหรับวัดและคัดลอกมุม และสำหรับคํานวณมุมเอียงแบบ เตี่ยวและมุมเอียงแบบคู่

เครื่องมือวัตนี้เหมาะสมำหรับใช้งานทั้งภายในและภายนอกอาคาร

ส่วนประกอบที่แสดงภาพ

ลําดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือวัตที่แสดงในหน้าภาพประกอบ

(1) ภาพับได้

(2) หน้าต่างสําหรับแสดงผล

214|ไทย

(3) ล้อล็อค
(4) ขนาด
(5) ผาช่องใส่แบตเตอรี่
(6) ตัวล้อศผาช่องใส่แบตเตอรี่
(7) จอแสดงผล
(8)ระดับน้ำสำหรับการวางแผนนอน
(9)ระดับน้ำสำหรับการวางแผนตั้ง

(10) หมายเลขเครื่อง
(11) Hold
(12) ปุ่มเบิด-บิด
(13) ปุ่มสําหรับหมุนการแสดงผล
(14) ปุ่ม MTR1 สําหรับมุมเฉียงแบบเดี่ยว (GAM 220 MF)
(15) ปุ่ม MTR2 สําหรับมุมเอียงแบบคู่ (GAM 220 MF)
(16) สวนต่อขยายชา (GAM 220 MF)
(17) กระเป่าใส่เครื่องมือวัด

ชั้นส่วนแสดงผล

(a) ตัวบ่งชี้ H สำหรับค่าที่บันทิก Hold
(b) สัญลักษะน้แบตเตอรี่
(c) ค่าจากการวัด
(d) ตัวบ่งชี้สําหรับมุมเอียงตามแนวระนาบ BVL (GAM 220 MF)
(e) ตัวบ่งชีลําหรับมุมเอียงแนวตั้ง MTR (GAM 220 MF)
(f) ตัวบ่งชี้สําหรับมุมหัวมุม CNR (GAM 220 MF)
(g) ตัวบ่งชี้สําหรับมุมลาดเอียง SPR (GAM 220 MF)

ข้อมูลทางเทคนิค

ไม่วัตมุมแบบติจิสอล	GAM 220 GAM 220 MF
หมายเลขลินค้า	3601 K76 5..	3601 K76 6..
Hold-พังก์ชิ้น	●	●
การล่องสว่างหน้าจอแสดงผล	●	●
โหมด "มุมเอียงแบบเสี่ยว"	-	●
โหมด "มุมเอียงแบบคู่"	-	●
ขอบเขตการวัด	0^ - 220^	0^ - 220^
ความแม่นยําในการวัตมุม	± 0.1^	± 0.1^
หน่วยแสดงการวัดเก่าสุด	0.1^	0.1^
อุณหภูมิใช้งาน	-10^ ... +50^	-10^ ... +50^
อุณหภูมิเก็บรักษา	-20^ ... +70^	-20^ ... +70^
ความสูงใช้งานเหนือระดับอ้างอิง สูงสุด	2000 ม.	2000 ม.
ความชิ้นสัมพัทธ์ สูงสุด	90%	90%
ระดับมลพิษตาม IEC 61010-1	2^(1)	2^(1)
แบตเตอรี่	4 × 1.5 โวลท์LR6 (AA)	4 × 1.5 โวลท์LR6 (AA)
ชุดแบตเตอรี่ชาร์จไฟใต้	4 × 1.2 โวลท์HR6 (AA)	4 × 1.2 โวลท์HR6 (AA)
เวลากํางาน (แบตเตอรี่อัลศาไลน์แรงงานีส) ประมาณ	80 ชม.	80 ชม.
ระบบปิดสวัทช์อัดโนมัติภายในประมาณ	30 นาที	30 นาที
ความยาวชา	400 мм.	400 мм.
บําหนักตามระเบียบการ-EPTA-Procedure01:2014	1.3 กก.	1.2 กก.

1609 92A 58K | (18.11.2019) Bosch Power Tools

ไทย|215

ไม้วสมุ่มแบนติจิตอล	GAM 220 GAM 220 MF
ขนาด (ความยาว x ความกว้าง x ความลูง)	447 × 52 × 60 mm.	447 × 52 × 60 mm.
IP 54 (ป้องกันผ่านและเป้ากระเดินเปียก)

A) เกิดขึ้นเฉพาะมลพิษที่ไม่นําไฟฟ้า ยกเว้นยางศรั้งบําไฟฟ้าใดช่ววคราวที่มีสาเหตุจาก การกลุ่นตัวที่ได้คาดว่าจะเก็ตขึ้น
หมายเลขเครื่อง (10) บนแผนป้ายรุ่นมไว้เพื่อระบุเครื่องมือวัดของท่าน

การติดตั้ง

ใส่/เปลี่ยนแบตเตอรี่ (ดูภาพ A)

ขอแนะบําให้ใช้แบตเตอร์อัลคาไลน์-แมงภาษีส หรือแบตเตอรี่แพิคสําหรับการ กํางานของเครื่องมือวัด เบิด事先ช่องไล่แบตเตอรี่ (5) โดยกดตัวล้อค (6) และเบิด事先ช่องไล่แบตเตอรี่ ออก ในแบตเตอรี่หรือแบตเตอรี่แพิคเข้าไป ขณะ Inลดของดูไห้ข้วแบตเตอรี่อยู่ในถําแนหน่งที่ถูกต้องตามที่แสดงบนผ่าช่องใส่- แบตเตอรี่

สัญลักษณ์แบตเตอร์

ไฟแสดงสถานะแบตเตอรี่ (b) จะแสดงสถานะการขาร์จับจุบันของแบตเตอรี่และแบตเตอรี่เพ็คเสมอ:

ไฟส่ง ความจุ
	90-100 %
	60-90 %
	30-60 %
	10-30 %

0-10%

สัญลักษณ์แบตเตอรี่เก่าจะพริบ หลังจากเริ่มต้นกะพริบจนถึงปิด ลวิทช์ ท่านยังสามารถวัดได้อิกประมาณ 15-20 นาพิ

เปลี่ยนแบตเตอรี่หรือแบตเตอรี่แพ็คทุกก้อนพร้อมกันเสมอ ใช้เฉพาะแบตเตอรี่หรือแบตเตอรี่แพ็คของผู้ผลิตเดียวกันและมีความจุเท่ากัน

▶ เมื่อไม่ใช้งานเป็นเวลานาน ให้ออดแบตเตอรี่หรือแบตเตอรี่แพ็ตออก จากเครื่องมีอวัด แบตเตอรี่และแบตเตอรี่แพ็คในเครื่องมือตัดอาจ กัดกร่อนในระหว่างเก็บรักษาเป็นเวลานาน และปล่อยประจุอกเองได้

การติดตั้งส่วนขยายชา

เสือนส่วนขยายชา (16) จากต้านหน้าไปขนชาพับ (1) ต้นส่วนขยายชาผ่านข้อต่อของเครื่องมือวัดออกไปเท่าที่ต้องการ

การปฏิบัติงาน

การเริ่มต้นปฏิบัติงาน

▶ บ้องกันไม่ให้เครื่องมือวัดได้รับความขึ้นและโดนแสงแดน ต่องโดยตรง
อย่าให้เครื่องมือวัวได้วับอุลหภูมิตีสูงมาก หรือรับอุลหภูมิตีที่เปลี่ยนแปลงมาก ต. ย. เช่น อย่าปล่อยเครื่องไว้ในรถยน์เบ็นเวลานานในการฝีที่อุลหภูมิการเปลี่ยนแปลงมาก ต้องปล่อยให้เครื่องมือวัดปรับตัวเขากับอุลหภูมิรอบด้านก่อนใช้งาน ในกรณีที่ได้วับอุลหภูมิที่สูงมากหรือรับอุลหภูมิที่เปลี่ยนแปลงมาก เครื่องมือวัดอาจมีความแมนย่าน้อยลง
▶ รักษาพื้นผิวสัมผัสและชอบสัมผัสของเครื่องมีอวัดให้สะอาด บ้องกัน เครื่องมีอวัดไม่ใหญ่กระแทกและ complexes สกปรกหรือการเสียรูปอาจ กําให้การวัดผิดพลาด

การเปิด-ปิดเครื่อง

เปิดสวิหซ์ เครื่องมือวัดโดยกดบุ่มเปิด/ปิด (12)

หากตัวบ่งชี้ H (a) ล่องสว่าง แลดงว่ายังมีการบันทึกค่าจากการวัดครั้งลาสุดไว้อยู่ โดยจะสามารถลบค่านี้ออกได้ด้วยการกดชั่วครู่ ที่ปุ่มเปิด/ปิด (12)

ปิดสวิพร์ เครื่องมือวัดด้วยการกดบุ่มเปิด/ปิด (12)

หากไม่มีการถ้าเนินการไตเป็นเวลาประมาณ 30 นาที เครื่องมือวัดจะบิดสวิ ทช์โดยอัตโนมัติเพื่อบกป้องแบตเตอรี่หรือแบตเตอรี่แพ้ค

216|ไทย

การปรับแนวต้วยระดับน้ำ

ท่านสามารถวางแผนเครื่องมือวัดในแนวนอนด้วยระดับน้ำ (8) และในแนวตั้ง ด้วยระดับน้ำ (9)

ท่านสามารถใช้เครื่องมือวัตในการตรวจสอบแนวนอนหรือแนวตั้งได้เหมือน ตาขึ่งน้ำวัตระดับ วางเครื่องมือวัตบนพื้นผิวที่จะตรวจสอบ

การหมุนการแสดงผล

กดบุ่ม (13) เพื่อหมุนการแสดงผล ทั้งนี้จะได้อ่านค่าที่นสตงได้ดียิ่งขึ้น

โหมด "การวัดมาตรฐาน"

ทุกครั้งเมื่อเปิดสวิทช์ เครื่องมือวัดจะอยู่ในโหมด "การวัดมาตรฐาน" ในโหมด "การวัดมาตรฐาน" ระบบจะถ้าเนินการวัดมุม

วัตมุม (ดูภาพ C-D)

วางชาพับได้ (1) และชาฐาน (4) รายงานของที่จะวัด ค่าจากการวัตที่แสดง (c) ตรงกับมุมภายใน w ระหว่างชาฐานและชาพับได้ ค่าจากการวัตนี้จะปรากฏจนแจแสดงผล (7) จนกว่าท่านจะเปลี่ยนมุม ระหว่างชาพับได้ (1) และชาฐาน (4)

คัดลอกมุม (ตุภาพ E)

วัฒมุที่ต้องการจะคัดลอกโดยวางชาพับได้นและชาฐานที่มุมอ้างอิง เมื่อหมุล้อล็อค (3) ให้น่น ฉําแหน่งของ chanceจะอุกล็อคทางกลไก ค่าที่แสดง จะไม่ถูกบันสึก วางเครื่อมือวัวในถําแหน่งที่ต้องการทายบนชั้นงาน ใช้ชาเป็นไม่บรรทัด สําหรับลากเส้นมุมที่คัดลอกมา

บันหึกค่าจากการวัด

เมื่อต้องการบันทึก (H) ค่าจากการวัดในปัจจุบัน (c) ให้ดับมหน่วยความจํา Hold (11) ชั่วครุ่

ด้วยงชี้ (a) 节能减排บุนจอแสดงผลเพื่อยินยัน ค่าที่แสดงในขณะนั้นลูกหยุดไว้ และจะไม่เปลี่ยนแปลงแม่ข้าจะเคลื่อนไหว เมื่อกตุ่มหน่วยความรู้ Hold อีกรครั้ง ตัวบ่งชี้ (a) จะแสดงบุนจอแสดงผลอย่างตอบเนื่อง ค่าที่แสดง เปลี่ยนแปลงไปตามการเคลื่อนไหวของชา ค่าที่ลูกหยุดไวก่อนหน้านี้ลูกบันทึกไว้ในพื้นหลัง เมื่อกตุ่มหน่วยความรู้ Hold (11) อีกรครั้ง ค่าที่ยันทึกไวก่อนหน้านี้จะแสดงบุนจอแสดงผล ด้วยงชี้ (a) จะกระทรับ เมื่อต้องการลบค่าที่บันทึกไว้ ไหกตุ่มเปิด/ปิต (12) ช่วครู หากต้องการบันทึกค่าใหม่ ต้องลบค่าที่บันทักไว้ก่อนหนานี้ออกใบ ท่านไม่ สามารถเขียนทับค่าที่บันทึกไว้แล้ว ค่าที่ยันทึกไว้จะยังตองอยู่แม้ว่าเครื่องมือวัดจะบิดสวิทธ์ (แบบกําหนดเองหรือ โดยยัดในมัติ) อย่างไรก็ตาม ค่าที่บันทึกไว้จะลูกสบออกเมื่อเปลี่ยนแบตเตอรี่ และ/หรือเมื่อแบตเตอร์หมดประจุ

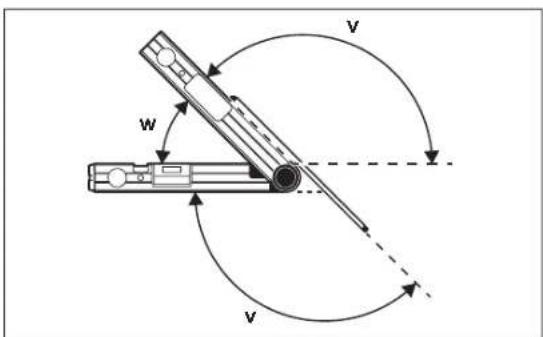

การวัดตายส่วนขยายชา (ดุภาพ F-H)

ส่วนขยายชา (16) ช่วยให้สามารถวัตมุมได้ในการณีที่พื้นผิวสัมผัสลั่นกว่า ชาพับได้ (1)

วางชาฐาน (4) และส่วนขยายชาราบนของที่จะวัด ค่าจากการวัดของหมู่ W ระหว่างชาฐานและชาพับได้จะปรากฏนจอแสดง ผล ทานสามารถคํา Youngหมู่ที่ค้นหา V ระหว่างชาฐานและส่วนขยายชาได้ ตั้งนี้:

$$ \mathbf {v} = 1 8 0 ^ {\circ} - \mathbf {w} $$

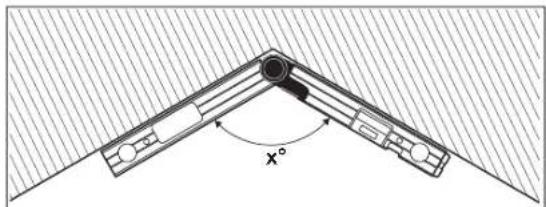

GAM 220 MF: โหมด "มุมเอียงแบบเดี่ยว"

การวัด "มุมเยียงแบ่งเที่ยว" ใช้สําหรับคํานวณมุมตัด MTRเมื่อชิ้นงานสองขึ้น ที่มีมุมเยียงเหมือนกันรวมกันสร้างมุมกายนอกใดๆ x° ที่มีขนาดเส็กกว่า 180° (เช่น สําหรับไม้บัวพื้น เสาราวบันได และกรอบรูป)

เป็ดใช้งานการวัด "มุมเอียงแบบเสี่ยว" ด้วยการกลุ่ม MTR1 (14) ค่าที่แสดงจะลูกน้ํามาใช้ว่าหรับการคํานวณคา MTR เสมอ หากค่าที่บันทึกไว้ถ้าลังแสดง (สัญลักษณ (a) sprawิบ) ระบบจะกําการคํานวณด้วยค่าที่บันทึกไว้โดยไม่คํานิ่งถึงตําแหน่งของชา

หากต้องยรับขั้นงานให้เข้ามุมพอดี (เช่น สําหรับไม้บัวพื้น) ไหว้ดมุมเท้มุม x° โดยใช้ชาพับไตและชาฐาน สําหรับมุมที่กําหนดไว้แล้ว (เช่น กรอบรูป) ให้เป็ดชาพับไต้และชาฐานไปจนมุมที่ต้องการปรากฏจนODOแสดงผล

ลังที่คํานวะตื่อมุมเอียงในแนวนอน MTR ("Miter Angle": มุมเอียงในแนวนอน) ที่ชิ้นงานทั้งสองชิ้นจะลูกตัดออกไป สำหรับการตัดเอียงนี้ใบเลี้ยจะตั้งเป็นมุมฉากกับชิ้นงาน (มุมเอียงในแนวตั้งคือ 0°)

กตปุ่ม MTR1 (14) มุมเอียงในแนวนอน MTR, ที่คํานวนโต้ที่จะต้องลูกน้ําไปตั้งค่าที่เลื่อยัดต้องศา รวมพัฒด์วับบ่งชี MTR จะปรากฏจน zoomแสดงผล กตปุ่ม MTR1 (14) เพื่อออกจากโหมด "มุมเอียงแบบเดียว" และกลับเข้าสู่ โหมด "การวัดมาตรฐาน"

เมื่อกต ซั่วครู่ ที่ปุ่มเปิด/บิด (12) ท่านสามารถกลับเข้าสู่ใหมด "การวัด มาตรฐาน" ไต้วยเซ่นกัน แต่ค่า Holdที่บันทิกไว้จะถูกล'yออก

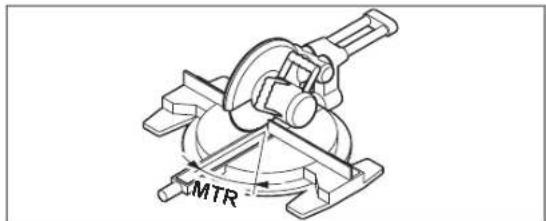

หมายเหตุ: มุมเอี่ยงในแนวนอน MTR ที่คํานวณได้สามารถบํามาใช้กับเลื่อยต้องศาสตร์ไม่เมื่อตั้งค่าการตัดในแนนตั้งที่เลื่อยต้องศาสตร์ที่ 0° เท่านั้น ในกรณีที่ตั้งค่าสําหรับการตัดในแนนตั้งไว้ที่ 90° ท่านจะต้องกํานวณมุมสําหรับเครื่องเสื่อยดังนี้.

90° - มุมที่แสดง MTR = มุมที่จะต้องตั้งที่เครื่องเลื่อย

GAM 220 MF: โหมด "มุมเอียงแบบคู่"

การวัด "มุนเอียงแบบคู่ ("Compound MTR") ใช้สําหรับค้านวณผุมเอียง ในแนวนอนและแนวตั้ง เมื่อขินงานสองขิ้นที่มีมุมหลายมุม (เช่น สําหรับไม้บัว เพตาน) ต้องเข็อมต่อกันอย่างลูกต้องเที่ยงตรง

เปิดใช้งานโหมด "มุมเอียงแบบคู่" ด้วยการกดปุ่ม MTR2 (15) คาของ Ce่าแหน่งของชาที่แสดงจะลูกนํามาใช้สําหรับการคํานวณค่ามุมเสมอ ค่า

Holdที่อาจบันทึกไว้จะลูกลบออกเมื่อโหมด "มุมเอียงแบบคู่" สิ้นสุดลง กําตามขึ้นตอนการทำงานตามลำดับตั้งที่ระบุไว้เท่านั้น

218|ไทย

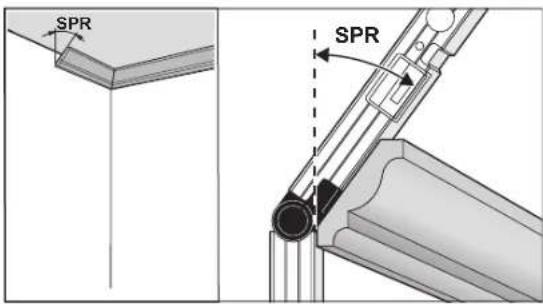

1. SPR: การบันทึกมุมลาดเอียง (Spring Angle)

ท่านสามารถบันที่กุมุผลาดเอียงไต้ตั้งต่อไปนี้:

- เปิดชาพับไตและชาฐานไปจนมุมลาดเอียงที่ต้องการปรากฏนจอแสดงผล

- สําหรับมุมลาดเอียงที่ไม่รู้จัก ให้วตามมุนี้ สําหรับการวัด ไหวางขั้นงานที่จะวัดไว้ระหว่างชาพับได้และชาฐาน

หากไม่สามารถวัดไต้ด้วยเครื่องมือวัดเนื่องจากขึ้นงานแคบหรือฉีขนาดเล็ก มาก ให้ใช้เครื่องมือช่วย เช่น ไม่บรรทัดแบบพับได้ จากนั้นให้ปรับตั้งมุมบน เครื่องมือวัด

กดบุ่ม MTR2 (15) เพื่อบันทักษมุลลาดเอียงที่วัดได้สำหรับมุมเอียงแบบคู่ บนจอแลดงผลจะมี SPR และมุมโนป์จุบันปรากฏอยู่

เมื่อกตบุ่ม MTR2 (15) แล้วโต้มุ Shirtอยู่กว่า 90° แต่เล็กกว่า 180° มุมลาด เอียง SPR จะลูกแปลงโดยอัตโนมัติตั้งนี้:

SPR = 180° - มุมที่วัดได้และ/หรือมุมที่ปรับตั้ง

2. CNR: การบันทึกมุมห้ามุม (Corner Angle)

สำหรับการวัตมุมหัวมุม หว้างชาพับได้และชาฐานระบบผนังห้อง หรือปรับ ตั้งมุมหัวมุมที่รู้จักที่เครื่องมือวัด

กตบุ่ม MTR2 (15) อิกครั้ง เพื่อบันทิกมุมหัวมุมที่วัดได้สําหรับมุมเอียงแบบคู่บนจอแสดงผลจะมี CNR และมุมในปัจจุบันปรากฏอยู่

3. MTR: การกําหนดมุมเอียงในแผนอน (Miter Angle)

กดปุ่ม MTR2 (15) อักรรั้งหนึ่ง บนจอแสดงผลจะมี MTR และมุมเอียงใน แนวนอนที่คํานวณได้สําหรับเลื่อยต้องศาปรากฏอยู่ มุมเอียงในแนวนอนจะ ช่วยในการกําหนดการหมุนของโต๊ะเลื่อย (MTR)

4. BVL: การกำหนดมุมเอียงในแนวตั้ง (Bevel Angle)

กตบุ่ม MTR2 (15) อีกศรั้งหนึ่ง บนจอแสดงผลจะมี BVL และมุมเอี่ยงใน แนวตั้งที่คํานวณได้สําหรับเลื่อยต้องศาปรากฏอยู่

มุมเอียงในแนวตั้งจะช่วยในการกำหนดการหมุนของโต๊ะเลื่อย (BVL)

หากต้องการ ท่านสามารถเรียกกลับมุมเอียงในแนวนอนและแนวตั้งอิศครั้งแต่เฉพาะเมื่อไม่มีการกดปุ่มเปิด-บิด (12) สําหรับการเปลี่ยนใหม่ดอยู่ เมื่อต้องการเรียกมุมกลับมา ให้กดปุ่ม MTR2 (15) MTR และมุมเอียงในแนว

นอนที่คํานวณได้ปรากฏจนแจแสดงผลเมื่อกตุ่ม MTR2 (15) BVL และมุม เอียงในแนวตั้งจะปรากฏขึ้น

กตบุ่ม MTR1 (14) เป็นเวลาทํากว่า 1 วินาที เพื่อออกจากโหมด "มุมเอียงแบบคู่" และกลับเข้าลู่โหมด "การวัดมาตรฐาน"

หมายเหตุเกี่ยวกับโหมด "มุมเอียงแบบคู่"

มุมเอี่ยงในแนวนอน MTR ที่คํานวณโตสามารถนํามาเชกับเสี่อยต้อง depending

เมื่อตั้งค่าการตัดในแนวตั้งที่เลื่อยต้องศาไว้ที่ 0° เท่านี้น ในกรณีที่ตั้งค่า

สำหรับการตัดในแนวตั้งไว้ที่ 90° ท่านจะต้องคํานวณมุมสำหรับเครื่องเสื่อย

ดังนี้:

90° - มุมที่แสดง MTR = มุมที่จะต้องตั้งที่เครื่องเส่อย

การบํารุงรักษาและการบริการ

การบํารุงรักษาและการกำความสะอาด

รักษาเครื่องมือวัดให้สะอาดตลอดเวลา

อย่าจุ่มเครื่องมือวัดลงในน้ําหรือของเหลวอื่นๆ

เช็ดสิ่งสกปรกออกด้วยผ่านุ่มที่เปียกหมายๆอย่าใช้สารขักฟอกหรือตัวกำหนดละลาย

หากเครื่องมีอวัตถูกฝนเป็นวลานาน อาจส่งผลกระทบต่อการกํางานของ เครื่องมีอวัตได้ แต่เมื่อเครื่องมีอวัตแห้งสนิทแล้ว ก็พร้อมใช้งานอย่างเต็มที่ยึก ครั้ง ไม่จำเป็นต้องสอบเทียบ

เก็บรักษาและขนย้ายเครื่องมือวัตเจพาะเมื่อบรรจุอยู่ในกระเบ่าใส่เครื่องมือวัด (17) เท่านั้น

ในกรณีช่อมแซม ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่เครื่องมือวัด (17)

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของเวียนดีตอบคําถามของท่านที่เกี่ยวกับการ บุรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวมพัฒน์เรื่องอะไรต่อ ภาพเขียนแบบการ ประกอบและข้อมูลเที่ยวกับอะไทส์ กรุณาตูใน: www.bosch-pt.com ที่มงานที่ปรึกษาของ บ่อช ยินดีให้ข้อมูลเที่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ ประกอบต่างๆ

เมื่อต้องการสอบถามและสั่งข้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลัก บนแผ่นบ้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

liny

ไทยบริษัท โรเบิร์ต บ่อช จำกัด

เอฟ่วยไอ เข้นเตอร์ อาคาร 1 ชั้น 5

เลขที่ 2525 ถนนพระราม 4

แขวงคลองเลย เขดคลองเลย กรุงเทพฯ 10110

In: [phone]

นพที่: [phone]

www.bosch.co.th

ศุนย์บริการช่อมและฝึกอบรม บ่อซ

อาคาร ลาซาลทาวเวอร์ ขั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ ถ้าBLบางแก้ว อําเภอบางพลิ

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

การกำจัดขยะ

เครื่องมือวัด แบตเตอรี่แพ็ค/แบตเตอรี่ อุปกรณ์ประกอบ และหีบห่อ ต้องบำไป แยกประเภทวัสดุเพื่อบำกลับมาใช้ไหมโดยไม่กำหนดสภาพแวดล้อม

อย่าทั้งเครื่องมือวัดและแบตเตอรี่เพ็ค/แบตเตอรี่ลงในขยะบ้าน!

สำหรับประเทศไทยสมาซิกสหภาพยุโรปเท่านั้น:

ตามระเบียบสหภาพยุโรม 2012/19/EU ต้องนําเครื่องมีอวัฒที่ไม่สามารถใช้งานได้อ็กต่อไป และตามระเบียบสหภาพยุโรม 2006/66/EC ต้องนําแบตเตอรี่แท็ก/แบตเตอรี่ที่ฮารุดหรือใช้นแล้วไปเก็บแยกต่างหากและส่งเข้าสู่กระบวนการเรืชเกิดที่เป็นมิตรต่อสิ่งแวดล้อม
