Produkttyp	Digital vinkelmätare
Märke	Bosch
Modell	GAM 220 MF Professional
Mätområde	0° – 220°
Mätnoggrannhet	± 0,1°
Minsta visningsenhet	0,1°
Specialfunktioner	Hold, skärmbelysning, displayrotation, enkel- och dubbelgeringsläge (GAM 220 MF)
Strömförsörjning	4 batterier 1,5 V LR6 (AA) eller uppladdningsbara batterier 1,2 V HR6 (AA)
Drifttid	Cirka 80 h (alkaliska batterier)
Automatisk avstängning	Efter cirka 30 min
Mått (L × B × H)	447 × 52 × 60 mm
Vikt	1,2 kg (GAM 220 MF)
Benlängd	400 mm
Skydd	IP 54 (damm- och stänkskydd)
Driftstemperatur	-10°C till +50°C
Förvaringstemperatur	-20°C till +70°C
Max. användningshöjd	2000 m
Max. relativ luftfuktighet	90 %
Föroreningsgrad	2 (enligt IEC 61010-1)
Vattenpass	För kontroll av horisontell och vertikal nivå
Medföljande tillbehör	Benförlängning (GAM 220 MF), skyddsfodral
Underhåll och rengöring	Rengör med en mjuk, fuktig trasa, inga rengöringsmedel eller lösningsmedel
Reparerbarhet	Reparation av fackman med originaldelar från Bosch
Kundservice	Tillgänglig via Bosch Power Tools, hotline och reservdelar online
Garanti	Lagstadgad garanti, se villkoren

Vanliga frågor - GAM 220 MF Professional BOSCH

Hur startar jag mätinstrumentet?

Tryck på På/Av-knappen (12). Om indikatorn H lyser, är ett värde lagrat. För att radera, tryck kort på samma knapp.

Hur utför jag en standard vinkelmätning?

Placera det rörliga benet (1) och basbenet (4) på kanterna som ska mätas. Den inre vinkeln w visas på skärmen.

Hur överför jag en vinkel?

Mät vinkeln, lås sedan det rörliga benet med låsknappen (3). Placera instrumentet på arbetsstycket och rita vinkeln.

Hur använder jag Hold-funktionen?

Tryck på Hold-knappen (11) för att lagra det visade värdet. Indikatorn H blinkar. Ett nytt tryck lagrar värdet permanent. För att radera, tryck kort på På/Av.

När använder jag benförlängningen?

När stödytan är kortare än det rörliga benet, placera förlängningen (16) på det rörliga benet. Den sökta vinkeln v = 180° - visad vinkel w.

Hur beräknar jag en enkel geringsvinkel med GAM 220 MF?

Tryck på MTR1-knappen (14) för att aktivera läget. Mät hörnvinkeln eller ställ in den. Den horisontella geringsvinkeln MTR visas. Använd denna vinkel på din geringssåg.

Hur beräknar jag en dubbel geringsvinkel?

Aktivera läget med MTR2 (15). Följ ordningen: lagra lutningsvinkeln SPR, sedan hörnvinkeln CNR, få sedan MTR och BVL. Tryck flera gånger på MTR2 för att gå från ett steg till nästa.

Hur underhåller jag instrumentet?

Rengör det med en mjuk, fuktig trasa. Använd inte rengöringsmedel eller lösningsmedel. Sänk inte ner det i vatten. Förvara det i dess skyddsfodral (17).

Vilka batterier ska jag använda?

Använd 4 alkaliska batterier av typ LR6 (AA) eller uppladdningsbara batterier HR6 (AA). Byt alla batterier samtidigt. Laddningsindikatorn blinkar när 10-30% återstår.

Vad gör jag vid problem eller reparation?

Kontakta Boschs kundservice. För Frankrike, ring 0811 360122 eller skicka ett e-postmeddelande till [e-mail]. Reservdelar finns på www.bosch-pt.com.

BRUKSANVISNING GAM 220 MF Professional BOSCH

Samtliga anvisningar ska läsas och beaktas. Om mätverktyget inte används i enlighet med de föreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. FÖRVARA DESSA ANVISNINGAR FÖR FRAMTIDA BRUK.

Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Delta garanterar att mätverktygets säkerhet bibehålls.
Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.
Vid sågning i arbetsstycken där detta mätinstrument använts för bestämningen av vinkeln, följ alltid noggrant säkerhets- och driftsanvisningarna för sågen (inklusive anvisningarna för arbetsstyckets placering och fastspänning). Om den vinkel som behövs inte kan ställas in på en bestämd såg eller typ av såg måste alternativa metoder användas för sågningen. Vinklar som är särskilt spetsiga kan sågas med en bords- eller handcirkelsåg om en konisk uppspänningsanordning används.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

GAM 220

Mätinstrumentet är avsett för att måta och överföra vinklar (horisontellt och vertikalt), t.ex. för skräddarsydda tillverkningar inom inredning, trappbyggnation och vid fasadbyggnation. Mätinstrumentet kan användas både inomhus och utomhus.

GAM 220 MF

Mätinstrumentet är avsett för mätning och överföring av vinklar och för beräkning av enkla och dubbla geringsvinklar. Mätinstrumentet kan användas både inomhus och utornhus.

Illustrerade komponenter

Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan.

(1) Ställbart ben
(2) Indikatorfönster
(3) Arreteringshjul
(4) Basben
(5) Batterifackets lock
(6) Spärr på batterifackets lock
(7) Display
(8) Libell för vägrät inriktning
(9) Libell för lodrät inriktning

(10) Serienummer

(11) Knapp Hold

(12) Strömbrytare

(13) Knapp för att vrida visningen

(14) Knapp MTR1 för enkel gering (GAM 220 MF)

(15) Knapp MTR2 för dubbel gering (GAM 220 MF)

(16) Benförlängning (GAM 220 MF)

(17) Skyddsficka

Indikeringar

(a) Indikator H för värde i minnet Hold
(b) Indikator för batteristatus
(c) Mätvärde
(d) Indikator för vertikal geringsvinkel BVL (GAM 220 MF)
(e) Indikator för horisontell geringsvinkel MTR (GAM 220 MF)
(f) Indikator för hörnvinkel CNR (GAM 220 MF)
(g) Indikator för lutningsvinkel SPR (GAM 220 MF)

62 | Svensk

Tekniska data

Digital vinkelmätare GAM 220 GAM 220 MF
Artikelnummer	3 601 K76 5..	3 601 K76 6..
Hold-funktion	●	●
Displaybelysning ● ●
Driftsätt "Enkel gering" - ●
Driftsätt "Dubbel gering" - ●
Mätområde 0°-220° 0°-220°
Mätprecision vinkel ±0,1° ±0,1°
Minsta indikeringsenhet 0,1° 0,1°
Driftstemperatur -10 °C ... +50 °C -10 °C ... +50 °C
Förvaringstemperatur -20 °C ... +70 °C -20 °C ... +70 °C
Max. insatshöjd över referenshöjd	2000 m	2000 m
Relativ luftfuktighet max.	90 %	90 %
Nersmutsningsgrad enligt IEC 61010-1	2^xj	2^xj
Batterier	4 × 1,5 V LR6 (AA)	4 × 1,5 V LR6 (AA)
Sekundärbatterier	4 × 1,2 V HR6 (AA)	4 × 1,2 V HR6 (AA)
Drifttid (alkali-mangan-batterier) ca.	80 h	80 h
Avstängningsautomatik efter ca.	30 min	30 min
Benlängd	400 mm	400 mm
Vikt enligt EPTA-Procedure 01:2014	1,3 kg	1,2 kg
Mätt (längd × bredd × höjd)	447 × 52 × 60 mm	447 × 52 × 60 mm
IP 54 (damm- och stänkvattenskyddad)	●	●

A) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.
For entydig identifiering av ditt mätinstrument finns serienumrel (10) på typskylten.

Montering

Sätta in/byta ut batterier (se bild A)

Alkaliska mangan-batterier eller laddningsbara batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock (5) tryck på spärren (6) och fäll upp locket. Sätt i eller ta ut batterierna.

Se till att polerna hamnar rätt enligt bilden på batterifackets lock.

Indikeringen för batteristatus (b) visar alltid batteriernas aktuella laddningsnivå:

Indikering	Kapacitet
	90-100%
	60-90%
	30-60%
	10-30%
	0-10%Symbolen för tomt batteri blinkar. Efter att blinkningen börjat och till avstängningen kan du mäta i cirka 15-20 min.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

▶ Ta ut batterierna ur mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid längtidslagring i mätinstrumentet korrodera och självurladdas.

Sätta på benförlängning

Skjut benförlängningen (16) framifrån på det ställbara benet (1). Skjut på benförlängningen så längt som möjligt över mätinstrumentet led.

Drift

Driftstart

Skydda mätinstrumentet mot fukt och direkt solljus.
Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat igen efter stora temperatursvängningar innan du använder det. Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.

Häll mätinstrumentets anliggningsytor och -kanter rena. Skydda mätinstrumentet mot slag och stötar. Smutspartiklar och deformationer kan leda till felmätningar.

In- och urkoppling

För inkoppling av mätinstrumentet, tryck på på-av-knappen (12).

Om indikatorn H (a) lyser finns fortfarande ett värde från den senaste mätningen sparat. Detta värde kan raderas med ett kort tryck på strömbrytaren (12).

För urkoppling av mätinstrumentet, tryck på på-/av-knappen (12).

Efter ca. 30 min utan verksamhet stängs mätinstrumentet av automatiskt för att skona batterierna.

Inriktning med vattenpass

Med vattenpasset (8) kan mätinstrumentet ställas in vägrätt och med vattenpasset (9) lodrätt.

Mätinstrumentet kan användas som vattenpass för att kontrollera vågräta eller lodräta plan. Placera mätinstrumentet på den yta som ska kontrolleras.

Vrida visningen

För att kunna läsa det visade värdet bättre trycker du på knappen (13) för att vrida visningen.

Driftsätt "Standardmätning"

Efter varje inkoppling befinner sig mätinstrumentet i driftsättet

"Standardmätning". I driftsättet "Standardmätning" utförs vinkelmätningen.

Mäta en vinkel (se bild C–D)

Lägg det ställbara benet (1) och basbenet (4) stadigt mot ytan på de kanter som ska mätas. Det visade mätvärdet (c) motsvarar den inre vinkeln w mellan basbenet och det ställbara benet.

Detta mätvärde visas på displayen (7) tills du ändrar vinkeln mellan det ställbara benet (1) och basbenet (4).

Överföra en vinkel (se bild E)

Mät den vinkel som ska överföras genom att placera det ställbara benet och basbenet på normvinkeln.

Genom att vrida fast läshjulet (3) kan benens position säkras mekaniskt. Det visade värdet sparas inte.

Placera mätinstrumentet i önskat läge mot arbetsstycket. Använd benen som linjal när vinkeln märks ut.

Spara mätvärde

För att spara (H) aktuellt mätvärde (c) trycker du på minnesknappen Hold (11).

För att bekräfta blinkar indikeringen (a) på displayen. Det för tillfället visade värdet är fruset och ändras inte även om benen rörs. Om man återigen trycker på minnesknappen Hold visas indikeringen (a) permanent på displayen. Det visade värdet ändrar sig beroende på benrörelse. Det innan frusna värdet är nu sparat i bakgrunden. Genom att återigen trycka på minnesknappen Hold (11) visas tidigare sparat värde och indikatorn (a) blinkar.

För att radera minnesvärdet trycker du kort på strömbrytaren (12). För att kunna spara ett nytt värde ska det dessförinnan sparade värdet raderas. Sparade värden kan inte skrivas över.

Värdet hålls kvar i minnet även när mätinstrumentet kopplas från (manuellt eller automatiskt). Värdet raderas dock vid batteribyte eller urladdade batterier.

Mäta med benförlängning (se bild F-H)

Benförlängningen (16) möjliggör vinkelmätning om anliggningsytan är kortare än det ställbara benet (1).

Lägg basbenet (4) och benförlängningen jämnt mot den kant som ska mätas.

På displayen visas mätvärdet för vinkeln w mellan basbenet och det ställbara benet. Sökt vinkel v mellan basben och benförlängning kan beräknas enligt följande:

v = 180^ - w

64 | Svensk

GAM 220 MF: Driftsätt "Enkel gering"

Mätningen "Enkel gering" är till för beräkning av sågvinkeln MTR när två arbetsstycken med samma gering tillsammans ska bilda valfri yttervinkel x° som är mindre än 180° (t.ex. för golvlister, trappräcken och tavelramar). Mätningen "Enkel gering" aktiveras med ett tryck på knappen MTR1 (14). För beräkningen av MTR används alltid det visade värdet. Om ett sparat värde visas för tillfället (indikeringen (a) blinkar), genomförs beräkningen oberoende av de bens position med vilka de sparade värdena genomförs.

Om arbetsstyckena ska passas in i ett hörn (t. ex. golvlister) mäter man hörnvinkeln x° genom att lägga an det ställbara benet och basbenet. Om vinkeln är given (t. ex. tavelram) öppnar man det ställbara benet och basbenet tills den angivna vinkeln visas på displayen.

Den horisontella geringsvinkeln MTR (Miter Angle: horisontell geringsvinkel) beräknas, som visar hur mycket de båda arbetsstyckena måste kapas. När dessa geringssågningar används riktas såklinga lodrätt mot arbetsstycket (den vertikala geringsvinkeln är 0°).

Tryck på knappen MTR1 (14). Beräknad horisontell geringsvinkel MTR med vilken kap- och geringssågen ska ställas in, samt indikatorn MTR visas i displayen.

Tryck på knappen MTR1 (14) för att växla från driftsätt "Enkel gering" till driftsätt "Standardmätning".

Genom ett kort tryck på strömbrytaren (12) återgår du till driftsättet "Standardmätning". I detta fall raderas också ett eventuellt sparat Holdvärde.

Observera: beräknad horisontell geringsvinkel MTR kan endast användas för kap- och geringssågar som visar 0° vid inställning av lodräta sågningar. Om inställningen för lodräta sågningar är 90° ska sågens vinkel beräknas på följande sätt:

90° – visad vinkel MTR = vinkeln som ska ställas in på sågen.

GAM 220 MF: Driftsätt "Dubbel gering"

Mätningen "Dubbel gering" ("Compound MTR") är till för beräkning av horisontella och vertikala geringsvinklar när två arbetsstycken med multivinklar (t. ex. taklister) stöter exakt på varandra.

Driftsättet "Dubbel gering" aktiveras genom ett tryck på knappen MTR2 (15). För beräkningen av vinklarna används alltid benpositionernas visade värde. Ett eventuellt sparat Hold-värde raderas när driftsättet "Dubbel gering" avslutas.

Utför arbetsmomenten noggrant i den angivna ordningsföljden.

1. SPR: spara lutningsvinkeln (Spring Angle)


För att spara lutningsvinkeln finns följande möjligheter:

- Öppna det ställbara benet och basbenet tills den önskade lutningsvinkeln visas på displayen.

– Vid okänd lutningsvinkel, mät denna. Utför mätningen genom att placera arbetsstycket mellan det ställbar benet och basbenet.

Använd ett hjälpmedel, t. ex. en tumstock, om mätningen inte kan utföras på särskilt smala eller små arbetsstycken, och ställ sedan in vinkeln på mätinstrumentet.

Tryck på knappen MTR2 (15) för att spara uppmätt lutningsvinkel för dubbel gering. På displayen visas SPR och aktuell vinkel.

Om vinkeln ligger på mer än 90°, men mindre än 180°, vid ett tryck på knappen MTR2 (15) så räknas lutningsvinkeln SPR om automatiskt enligt följande:

SPR = 180° - uppmätt resp. inställd vinkel.

Lägg fäll- och basbenet för att mäta hörnvinkeln mot väggen eller ställ in en känd hörnvinkel på mätinstrumentet.

Tryck på knappen MTR2 (15) igen för att spara uppmätt hörnvinkel för dubbel gering. På displayen visas CNR och aktuell vinkel.

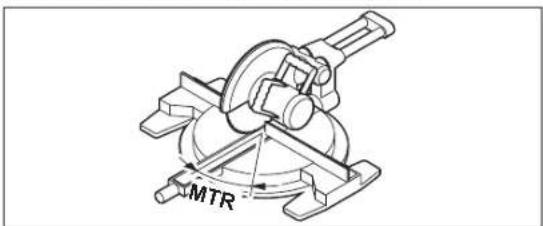

1. MTR: fastställa horisontell geringsvinkel (Miter Angle)


Tryck på knappen MTR2 (15) igen. På displayen visas MTR och beräknad horisontell geringsvinkel för kap- och geringssågen. Med hjälp av den horisontella geringsvinkeln fastställs sågbordets vridning (MTR).

1. BVL: fastställa vertikal geringsvinkel (Bevel Angle)


Tryck på knappen MTR2 (15) igen. På displayen visas BVL och beräknad vertikal geringsvinkel för kap- och geringssågen.

Med hjälp av den vertikala geringsvinkeln fastställs sägbladets lutning (BVL).

Vid behov kan horisontell och vertikal geringsvinkel öppnas på nytt så länge strömbrytaren (12) inte har tryckts in för byte av driftsätt. För att öppna vinkeln, tryck på knappen MTR2 (15). På displayen visas MTR och beräknad horisontell geringsvinkel, efter ett nytt tryck på knappen MTR2 (15) BVL visas vertikal geringsvinkel.

Tryck på knappen MTR1 (14) under kortare tid än 1 s för att växla från driftsätt "Dubbel gering" till driftsätt "Standardmätning".

66|Norsk

Anvisningar för driftsättet "Dubbel gering"

Beräknad horisontell geringsvinkel MTR kan endast användas för kap- och geringssågar som visar 0° vid inställning av lodräta sågningar. Om inställningen för lodräta sågningar är 90° ska sågens vinkel beräknas på följande sätt: 90° - visad vinkel MTR = vinkeln som ska ställas in på sågen.

Underhåll och service

Underhåll och rengöring

Häll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Om mätinstrumentet under en längre tid utsätts för regn kan dess funktion påverkas menligt. När mätinstrumentet torkats av ordentligt är det åter fullständigt funktionsdugligt. Ingen kalibrering krävs.

Förvara och transportera bara mätinstrumentet i skyddsfodralet (17).

Skicka in mätinstrumentet i skyddsfodralet (17) vid reparation.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Mätverktyg, batteri, tillbehör och förpackningar ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU ska förbrukade mätinstrument; och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.
