GAM 220 MF Professional - мультиметр BOSCH - Безкоштовний посібник користувача

Тип продукту	Цифровий кутовий мультиметр
Бренд	Bosch
Модель	GAM 220 MF Professional
Діапазон вимірювання	0° – 220°
Точність вимірювання	± 0,1°
Найменша одиниця відображення	0,1°
Спеціальні функції	Hold, підсвічування екрана, обертання дисплея, режим одинарного та подвійного мітра (GAM 220 MF)
Живлення	4 батарейки 1,5 В LR6 (AA) або акумулятори 1,2 В HR6 (AA)
Автономність	Близько 80 год (лужні батарейки)
Автоматичне вимкнення	Приблизно через 30 хв
Розміри (Д × Ш × В)	447 × 52 × 60 мм
Вага	1,2 кг (GAM 220 MF)
Довжина плеча	400 мм
Захист	IP 54 (захист від пилу та водяних бризок)
Робоча температура	-10°C до +50°C
Температура зберігання	-20°C до +70°C
Максимальна висота використання	2000 м
Максимальна відносна вологість	90 %
Ступінь забруднення	2 (згідно IEC 61010-1)
Рівні (бульбашкові)	Для контролю горизонтальності та вертикальності
Включені аксесуари	Подовжувач плеча (GAM 220 MF), захисний чохол
Догляд та чищення	Чистити м'якою вологою ганчіркою, без миючих засобів та розчинників
Ремонтопридатність	Ремонт професіоналом з оригінальними запчастинами Bosch
Післяпродажне обслуговування	Доступно через Bosch Power Tools, гарячу лінію та онлайн-запчастини
Гарантія	Законна гарантія, ознайомтеся з умовами

Часті запитання - GAM 220 MF Professional BOSCH

Як увімкнути вимірювальний прилад?

Натисніть кнопку Увімк./Вимк. (12). Якщо індикатор H світиться, значення збережено. Щоб стерти, коротко натисніть ту ж кнопку.

Як виконати стандартне вимірювання кута?

Розташуйте рухоме плече (1) та основне плече (4) на краях, які вимірюються. Внутрішній кут w відображається на екрані.

Як перенести кут?

Виміряйте кут, потім зафіксуйте рухоме плече кнопкою блокування (3). Розташуйте прилад на деталі та накресліть кут.

Як використовувати функцію Hold?

Натисніть кнопку Hold (11), щоб запам'ятати відображене значення. Індикатор H блимає. Повторне натискання фіксує значення в пам'яті. Щоб стерти, коротко натисніть Увімк./Вимк.

Коли використовувати подовжувач плеча?

Коли опорна поверхня коротша за рухоме плече, встановіть подовжувач (16) на рухоме плече. Шуканий кут v = 180° - відображений кут w.

Як розрахувати простий мітр (скос) за допомогою GAM 220 MF?

Натисніть кнопку MTR1 (14) для активації режиму. Виміряйте кут кута або встановіть його. Відображається горизонтальний кут мітра MTR. Використовуйте цей кут на вашій пилі для мітра.

Як розрахувати подвійний мітр?

Активуйте режим за допомогою MTR2 (15). Дотримуйтесь порядку: запам'ятайте кут нахилу SPR, потім кут кута CNR, потім отримайте MTR та BVL. Натискайте кілька разів MTR2 для переходу між кроками.

Як доглядати за приладом?

Чистіть його м'якою вологою ганчіркою. Не використовуйте миючі засоби та розчинники. Не занурюйте. Зберігайте в захисному чохлі (17).

Які батарейки використовувати?

Використовуйте 4 лужні батарейки типу LR6 (AA) або акумулятори HR6 (AA). Замінюйте всі батарейки одночасно. Індикатор рівня заряду блимає, коли залишається 10-30%.

Що робити в разі проблеми або ремонту?

Зв'яжіться з післяпродажним обслуговуванням Bosch. Для Франції телефонуйте 0811 360122 або надішліть електронний лист на [e-mail]. Запчастини доступні на www.bosch-pt.com.

ПОСІБНИК КОРИСТУВАЧА GAM 220 MF Professional BOSCH

uk Оригінальна інструкція з експлуатації

Українська ...... Сторінка 122

Казак...... Бет 129

Вказівки з техніки безпеки

Прочитайте всі вказівки і дотримуйтеся їх.

Використання вимірювального інструмента без

дотримання цих інструкцій може призвести до

пошкодження інтегрованих захисних механізмів.

НАДІИНО ЗБЕРІГАИТЕ ЦІ ВКАЗІВКИ.

Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним.

▶ Не працюйте з вимірювальним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин,

газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари.

▶ При розпилюванні заготовок, для яких визначені кути за допомогою цього вимірювального інструмента, завжди чітко дотримуйтеся вказівок з техніки безпеки та вказівок з експлуатації до пилки, що застосовується (включаючи вказівки щодо встановлення та затиснення заготовки). Якщо конкретна пилка або конкретний тип пилки не дозволяє встановити необходимий кут, застосовуйте альтернативні методи розпилювання. Особливо гострі кути можливі за допомогою настільної або ручної дискової пилки при застосуванні конічного затискного пристрою.

Опис продукту і послуг

Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.

Призначення приладу

GAM 220

Вимірювальний інструмент призначений для вимірювання та перенесення кутів (горизонтальних та вертикальних), напр., при облаштуванні індивідуального внутрішнього інтер'єру, будівлі сходів або монтажі зовнішніх обшивок.

Вимірювальний прилад придатний для робіт всередині приміщень та надворі.

GAM 220 MF

Вимірювальний інструмент призначений для вимірювання та перенесення кутів, розрахування кутів одностороннього та двостороннього нахилу.

Вимірювальний прилад придатний для робіт всередині приміщень та надворі.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком.

(1) Складане плече
(2) Віконце дисплея
(3) Фіксувальне коліщатко
(4) Основне плече
(5) Кришка секції для батарейок
(6) фіксатор секції для батарейок
(7) Дисплей
(8) Ватерпас для горизонтального вирівнювання
(9) Ватерпас для вертикального вирівнювання
(10) Серійний номер

(11) Кнопка Hold

(12) Вимикач

(13) Кнопка для обертання індикатора.

(14) Кнопка MTR1 одностороннього нахилу (GAM 220 MF)

(15) Кнопка MTR2 двохстороннього нахилу (GAM 220 MF)

(16) Подовжувач плеча (GAM 220 MF)

(17) Захисна сумка

Елементи індикації

(a) Індикатор Н збереженого значення Hold

(b) Індикатор зарядженості батареї

(c) Виміряне значення

(d) Індикатор вертикального кута нахилу BVL (GAM 220 MF)

(e) Індикатор горизонтального кута нахилу MTR (GAM 220 MF)

(f) Індикатор кутового кута CNR (GAM 220 MF)

(g) Індикатор кута нахилу SPR (GAM 220 MF)

Технічні дані

Цифровий кутомір GAM 220 GAM 220 MF
Товарний номер	3 601 K76 5..	3 601 K76 6..
Функція Hold	●	●
Підсвічування дисплея ● ●
Режим „одностороннього скосу”	-	●
Режим „двохстороннього скосу“	-	●
Діапазон вимірювання 0^ – 220^ 0^ – 220^
Точність вимірювання кутів ± 0,1^ ± 0,1^

124|Українська

Цифровий кутомір GAM 220 GAM 220 MF

Найменша одиницявідображення	0,1°0,1°
Робоча температура -10°C ... +50°C -10°C ... +50°C
Температура зберігання -20°C ... +70°C -20°C ... +70°C
Макс. висота використаннянад реперною висотою	2000 м 2000 м
Відносна вологість повітрямакс.	90% 90%
Ступінь забрудненостівідповідно до IEC 61010-1	2^A1	2^A1
Батарейки 4 × 1,5 В LR6 (AA) 4 × 1,5 В LR6 (AA)
Акумулятори 4 × 1,2 В HR6 (AA) 4 × 1,2 В HR6 (AA)
Тривалість роботи (лужно-марганцеві-батарейки),прибл.	80 год. 80 год.
Автоматичне вимиканнячерез прибл.	30 хв 30 хв
Довжина плеча 400 мм 400 мм
Вага відповідно доЕРТА-Procedure 01:2014	1,3 кг	1,2 кг
Розміри (довжина xширина х висота)	447 × 52 × 60 мм	447 × 52 × 60 мм
IP 54 (із захистом від пилу ібризок води)	●	●

A) Зазвичай присутне лише непровідне забруднення. Проте, як правило, виникає тимчасова провідність через конденсацію.

Однозначна ідентифікація вимірюпального інструмента можлива за допомогою серійного номера (10) на заводській табличні.

Монтаж

Вставлення/заміна батарейок (див. мал. А)

У вимірювальному приладі рекомендується використовувати люжно- марганцеві батарейки або акумуляторні батареї. Щоб відкрити кришку секції для батарейок (5), натисніть фіксатор (6) і підніміть кришку секції для батарейок угору. Встановіть батарейки або акумуляторні батареї. При цьому звертайте увагу на правильну направленість полюсів, як це показано на кришці секції для батарейок.

Індикатор зарядженості батарейок

Індикатор зарядженості батарейок (b) завжди показує фактичний стан батарейок або акумуляторних батарей:

Індикатор	Ємність
	90-100%
	60-90%
	30-60%
	10-30%
	0-10%Пустий індикатор зарядженості батарейок блимає. Зпочатку мигання і до вимкнення можна виконувативимірювання ще прибл. 15-20 хв.

Завжди міняйте одночасно всі батарейки/акумуляторні батареї. Використовуйте лише батарейки або акумуляторні батареї одного виробника і однакової ємності.

Виймайте батарейки або акумуляторні батареї з вимірювального інструмента, якщо тривалий час не будете користуватися ним. У разі тривалого зберігання у вимірювальному інструменті батарейки й акумулятори можуть кородувати і саморозряджатися.

Вставляння подовжувача плеча

Насуньте подовжувач плеча (16) спереду на складане плече (1). Насуньте подовжувач плеча якомога далі на шарнір вимірювального інструмента.

Робота

Початок роботи

• Захищайте вимірювальний прилад від вологи і сонячних променів.
  ▶ Не допускайте впливу на вимірювальний інструмент екстремальних температур або температурних перепадів. Наприклад, не залишайте його надовго в автомобілі. Якщо вимірювальний інструмент зазнав впливу великого перепаду температур, перш няк використовувати його, дайте його температурі

стабілізуватися. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу.

- Тримайте опорні поверхні і краї вимірювального інструмента в чистоті. Захищайте вимірювальний інструмент від поштовхів і ударів. Забруднення або деформації можуть призводити до неправильних вимірювань.

Вмикання/вимикання

Щоб увімкнути вимірювалыний інструмент, натисніть на вимикач (12). Якщо світиться індикатор H (а), у пам'яті зберігається ще одне значення з останнього вимірювання. Це значення можна видалити коротким натисканням вимикача (12).

Щоб вимкнути вимірювальний інструмент, натисніть на вимикач (12). Якщо протягом прибл. 30 хв. не здійснювати жодних дій, вимірювальний інструмент автоматично вимикається, щоб заощадити батареї або акумулятори.

Вирівнювання ватерпасами

За допомогою ватерпаса (8) можна вирівняти вимірювальний інструмент горизонтально, а за допомогою ватерпаса (9) – вертикально. Ви можете використовувати вимірювальний інструмент як ватерпас для перевірки горизонталі або вертикалі. Для цього покладіть вимірювальний інструмент на поверхню, що перевіряється.

Обертання індикатора

Щоб полегшити зчитування відображуваного значення, натисніть кнопку (13) для повороту індикатора.

Режим «стандартних вимірювань»

Після кожного увімкнення вимірювальний інструмент знаходиться в режимі «стандартних вимірювань». В режимі «стандартних вимірювань» вимірюється кут.

Вимірювання кутів (див. мал. C–D)

Прикладіть складане плече (1) та основне плече (4) всією поверхнею до країї, що вимірюються. Показане виміряне значення (с) відповідає внутрішньому куту між основним та складаним плечем. Це виміряне значення буде відображатися на дисплеї (7) доти, поки не буде змінений кут між складаним плечем (1) та основним плечем (4).

Перенесення кутів (див. мал. Е)

Виміряйте кут, який потрібно перенести, приклавши складане та основне плече до заданого кута. Положення плеча механічно фіксується затягуванням фіксувального коліщатка (3). Відображуване значення не зберігається. Прикладіть вимірювальний інструмент в необхідному положенні до заготовки. Використовуйте плечі в якості лінійки для нанесення кута.

Зберігання виміряного значення

Щоб зберегти (Н) поточне виміряне значення (с) натисніть кнопку пам'яті Hold (11).

На підтвердження блимає індикатор (а) на дисплеї. Відображуване наразі значення застигає і не змінюється навіть під час руху плеча. При повторному натисканні кнопки пам'яти Hold індикатор (а) відображається на дисплеї постійно. Відображуване значення змінюється під час руху плеча. Састигле до того значення наразі зберігається у фоновому режимі. При повторному натисканні кнопки пам'яти Hold (11) відображається збережене до того значення, індикатор (а) блимає.

Для видалення збереженого у пам'яті значення коротко натисніть вимикач (12).

Щоб збережти нове значення, необхідно видалити раніше збережене значення. Витіснити збережені раніше значення не можна.

Збережене значення зберігається також і при вимкненні вимірювального інструмента (вручну або автоматично). Одначе, при заміні батарейок або якщо батарейки повністю сіли, воно втрачається.

Вимірювання з подовжувачем плеча (див. мал. F–H)

Подовжувач плеча (16) дозволяє виміряти кут, коли контактна поверхня є коротшою за складане плече (1).

Прикладіть основне плече (4) і подовжувач плеча всісю поверхнею до країв, що вимірюються.

На дисплеї в якості виміряного значення показується кут між основним та складаним плечем. Можно розрахувати потрібний кут між основним плечем та подовжувачем плеча таким чином:

v = 180^ - w

126 | Українська

GAM 220 MF: Режим «одностороннього скосу»

Вимірювання «одностороннього скосу» слугус для розрахунку кута різання MTR, якщо дві заготовки з однаковим кутом скосу разом повинні утворювати будь-який зовнішній кут x^ менший за 180° (напр., підлогові плінтуси, опори для поручнів або рамки для картин).

Режим «одностороннього скосу» вмикається натисканням кнопки MTR1 (14). Для розрахунку MTR завжди використовується відображуване значення. Якщо наразі відображається збережене значення (мигає індикатор (а)), розрахунок виконується за цим збереженим значенням, незважаючи на положення плеча.

Якщо заготовки треба припасувати в куті (напр., у випадку підлогових пілінтусів), тоді виміряйте кутовий кут x°, прикладши складане та основне плече. Для заданих кутів (напр., рамки для картин) розведіть складане та основне плече настільки, щоб на дисплеї з'явилось потрібне значення кута.

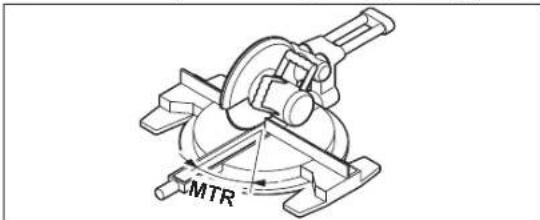

Визначається горизонтальний кут розпилювання MTR («Miter Angle»: горизонтальний кут розпилювання), на який повинні бути підрізані заготовки. При цих кутах розпилювання пиляльний диск знаходиться перпендикулярно до заготовки (вертикальний кут розпилювання складає 0°).

Натисніть кнопку MTR1 (14). На дисплеї відображається розрахований горизонтальний кут різання MTR, який повинен бути встановлений на торцювально-вусорізній пилці, а також індикатор MTR. Натисніть кнопку MTR1 (14), щоб повернутися з режиму «одностороннього скосу» в режим «стандартих вимірювань».

1609 92A 58K | (18.11.2019) Bosch Power Tools

Коротке натискання на вимикач (12) також призводить до повернення в режим «стандартних вимірювань». При цьому у будь-якому випадку також видаляється збережене значення Hold.

Вказівка: Розрахований горизонтальний кут розпилювання MTR можна застосовувати лише у торцювально-вусорізних пилках, в яких вертикальний кут розпилювання настроєний на 0°. Якщо вертикальний кут розпилювання настроєний на 90°, тоді потрібно вирахувати кут для цієї пилки наступним чином:

90° – відображуваний кут MTR = кут, який потрібно встановити на пилці.

GAM 220 MF: Режим «двостороннього скосу»

Вимірювання «двостороннього скосу» («Compound MTR») слугує для розрахунку горизонтальних і вертикальних кутів скосу, якщо дві заготовки з багатьма кутами (напр., стельові планки) мають точно сходитися.

Режим «двостороннього скосу» вмикається натисканням кнопки MTR2

(15). Для розрахунку кута завжди використовується відображуване значення положення плеча. Якщо є збережене значення Hold, під час виходу з режиму «двостороннього нахилу» воно видаляється.

Виконуйте робочі операції в точно заданій послідовності.

1. SPR: збереження кута нахилу (Spring Angle)

Щоб зберегти кут нахилу, існують такі можливості:

– Розведіть складне і основне плече настільки, щоб на дисплеї відображався необхідний кут нахилу.
– При невідомому куті нахилу виміряйте його. Покладіть для цього заготовку, яку потрібно виміряти, між складаним та основним плечем.

Якщо, зважаючи на особливо вузькі або малі заготовки, вимірювання за допомогою вимірювального інструменту здійснити неможливо, скористайтеся допоміжними засобами, напр., шаблоном, та налаштуйте кут на вимірювальному інструменті.

Натисніть кнопку MTR2 (15), щоб зберегти виміряне значення кута нахилу для двостороннього скосу. На дисплеї відображається SPR і поточний кут.

Якщо при натисненні кнопки MTR2 (15) значення кута складає більше за 90°, але менше за 180°, тоді кут нахилу SPR автоматично перераховується наступним чином:

SPR = 180° - виміряний або настроєний кут.

2. CNR: збереження кутового кута (Corner Angle)

Для вимірювання кутового кута покладіть складне і базове плече всією поверхнею до стіни або налаштуйте відомий кутовий кут на вимірювальному інструменті.

Знову нагисніть на кнопку MTR2 (15), щоб зберегти виміряне значення кутового кута для двостороннього скосу. На дисплеї відображається CNR і поточний кут.

3. MTR: визначення горизонтального кута скосу (Miter Angle)

128|Українська

Знову натисніть на кнопку MTR2 (15). На дисплеї відображається MTR і розраховане значення горизонтального кута розпилювання для торцювально-вусорізної пилки. За допомогою горизонтального кута скосу задається поворот стола (MTR).

4. BVL: визначення вертикального кута скосу (Bevel Angle)

Знову натисніть на кнопку MTR2 (15). На дисплеї відображається BVL і розраховане значення вертикального кута розпилювання для торцювально-вусорізної пилки.

За допомогою вертикального кута скосу задається нахил пиляльного диска (BVL).

За потреби можна знову викликати з пам'яті значення горизонтального та вертикального кута розпилювання, але лише доти, поки не натиснутий вимикач (12) для зміни режиму роботи. Щоб викликати з пам'яті значення кута, натисніть кнопку MTR2 (15). На дисплеї висвічується

MTR та вирахуваний горизонтальний кут розпилювання, після повторного натиснення на кнопку MTR2 (15) BVL та вертикальний кут розпилювання.

Натискуйте кнопку MTR1 (14) менше 1 с, щоб повернутися із режиму «двостороннього скосу» в режим «стандартних вимірювань».

Вказівки щодо режиму «двостороннього скосу»

Розрахований горизонтальний кут розпилювання MTR можна застосовувати лише у торціовально-вусорізних пилках, в яких вертикальний кут розпилювання настроєний на 0°. Якщо вертикальний кут розпилювання настроєний на 90°, тоді потрібно вирахувати кут для цієї пилки наступним чином:

90^ – відображуваний кут MTR = кут, який потрібно встановити на пилці.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Завжди тримайте вимірювальний прилад в чистоті.

Не занурюйте вимірювальний прилад у воду або інші рідини.

Витирайте забруднення вологою м'якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників.

Тривале знаходження вимірювального інструмента під дощем може призводити до порушення його функцій. Однак після повного висихання вимірювальний інструмент знову без обмежень готовий до роботи. В калібруванні необхідності нема.

Зберігайте і транспортуйте вимірювальний інструмент лише в доданій захисній сумці (17).

Надсилайте вимірювальний інструмент на ремонт в захисній сумці (17).

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту.

Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров я. Виготовлення і розповскюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів

вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

1609 92A 58K | (18.11.2019) Bosch Power Tools

Утилізація

Вимірювальні інструменти, акумулятори/батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте вимірювальні інструменти і акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU вимірювальні інструменти, що вийшли із вживання, та відповідно до европейської директиви 2006/66/ЕС пошкоджені або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

Казак

Тел./факс: [phone]

Mo6.:070 595 888

Д.П.Т.У "РОЖКА"
