LIETOŠANAS INSTRUKCIJA GIM 120 Professional BOSCH

Latviešu Lappuse 151

Izstrādājuma un ta funkcjju apraksts

Nemiet vēr attelus lietosanas pamacibas sakuma dāla.

Paredzêais pielietojums

Mérinstruments ir paredzês ārai un precizai nolieces vertibu mīrānai.
Mérinstruments ir piemērots lietošanai gan telpas, gan ārpus tám.

Attelotas sastavdalas

Atteloto sastvDALU numeracija sakrit ar numuriem merinstrumenta attela, kas niegts grafiskaja lappuse.

(1) Limenradis limeniskai izldizinansai
(2) Sérijas numurs

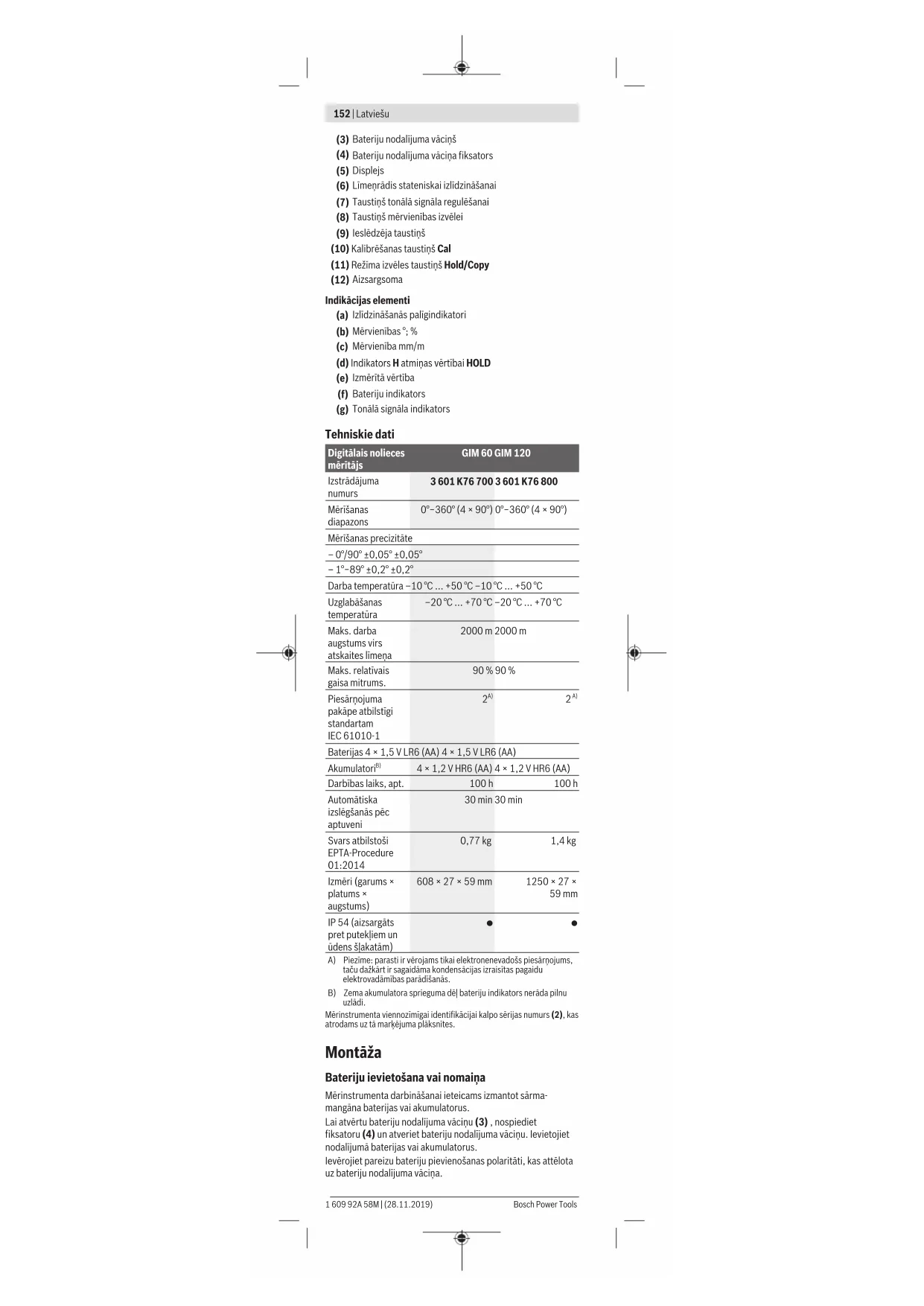

152|Latviešu

(3) Bateriju nodalijuma vacin's
(4) Bateriju nodalijumva vacina fiksators
(5) Displejs
(6) Limegradi stateniskai izlidzina sanai
(7) Tausti's tonal signala regulesanai
(8) Taustiš mérvienibas izvelei
(9) lesledzêja taustins
(10) Kalibresanas taustins Cal
(11) Režima izveles taustins' Hold/Copy
(12) Aizarsargsoma

Indikacijas elementi

(a) Izfdzinaans paligindikatori
(b) Mervienibas; %
(c) Mervieniba mm/m
(d) Indikators H atminas vertibai HOLD
(e) Izmerita vertiba
(f) Bateriju indicators
(g) Tonāla signala indicators

Tehniskie dati

Digitalais noliecesmēritäjs	GIM 60 GIM 120
Izsträdajumannums	3601 K76 700 3601 K76 800
Mēriānasdiapazons	0°-360° (4 × 90°) 0°-360° (4 × 90°)
Mēriānas precizitate
- 0°/90° ±0,05° ±0,05°
- 1°-89° ±0,2° ±0,2°
Darba temperatūrā -10°C ... +50°C -10°C ... +50°C
Uzglabāsanas temperatūrā	-20°C ... +70°C -20°C ... +70°C
Maks. darbaugstums virssatalkaites limena	2000 m 2000 m
Maks. relativaisgaisa mitrums.	90 % 90 %
Piesärnojuma pakäpe atbilstigi standartamIEC 61010-1	2A)	2A)
Baterijas 4 × 1,5 V LR6 (AA) 4 × 1,5 V LR6 (AA)
AkumulatoriB)	4 × 1,2 V HR6 (AA) 4 × 1,2 V HR6 (AA)
Daribas laiks, apt.	100 h	100 h
Automātiskaizslezgänās pécaptuveni	30 min 30 min
Svars atbilstošiEPTA-Procedure01:2014	0,77 kg	1,4 kg
Izmēri (garums ×platums ×augstums)	608 × 27 × 59 mm	1250 × 27 ×59 mm
IP 54 (aizsargatspret putekkjem unudens šlakatām)	●	●

A) Piezime: parastir ir verojams tikai elektronenevadospiesarnojums, taça dasktar i sugadama kondensacijas izraitsas paguidu elektrovadimbas paradisanas.
B) Zema akumulatora spireguma dei bateriju indicators nerada pilnu uzladi.

Mérinstrumente viennoizigai identifikacijai kalpo serijus numrms (2), kas atrodams uz ta markejuma plaksnitsnes.

Montaža

Bateriju ivietošana vai nomaina

Mérinstrumenta darbinasani ieteicams izmantot sarmamangana baterijas vai akumulatorus.

Lai atvertu bateriju nodalijuma vacinu (3), nospiediet fiksatoru (4) un atveriet bateriju nodalijuma vacinu. levietojiet nodalijuma baterijas vai akumulatorus. levojiet pareizu bateriju pievienosanas polaritati, kas attelota uz bateriju nodalijuma vacina.

160992A58M|(28.11.2019)

Bosch Power Tools

Bateriju indicators

Bateriju indicator(s) vienmer rada bateriju vai akumulatora aktualo statusu:

Indikators Uzlades pakape

90-100%

60-90%

30-60%

10-30%

0-10% Mirgo tuktas baterijas indicatorats. Pec mirgoşanas saksanas lidz izslezşanai var merit velem perimeter 15-20 min.

Viemner vienlaicig nomainiet visas baterijas vai akumulatorus, Izmantonjet tikai vienadas etilipibas baterijas vai akumulatorus, kas pagatavoti viena razotafirma.

Ja merinstrumentis ilgaku laiku netiek lietots, iznemiet no ta baterijas vai akumulatorus. Ilgstoanas uzglabasan laikabaterijas vai akumulatori merinstrumenta var korodet vai izladeties.

Lietošana

Uzsakotlietosanu

Sargajet merinstrumentu no mitruma un saules staru tiesas iedaribas.
Nepaklaujiet instrumentu loti augstas vai loti zemas temperatura iedaribai un straujam temperatura izmainam. Piemeram, neatstajiet merinstrumentu uz igaku laiku automasa. Lielu temperatura svartibu gadijumä pirms merinstrumenta lietoanas nogaidiet, lidz tatematura izldizinas ar apkartejas vides temperaturu. Ekstromalu temperatura vertibu vai strauju temperatura izmainiu iedaribai uz merinstrumentu var nelabveligi ietekmet t precizitati.
Uzturiet tiras mérinstrumenta virmas un mérstenu balsta malas. Sargajet mérinstrumentu nokritienum un tricienium. Pielipusas netirumu dalinas vai mérinstrumenta daju deformacija var but par celoni merijumu kjdam.
Nepaklaujiet merinstrumentu stipriem triecieniem, nelaujiet tam krist. Ja merinstrumentes ir ticis paklauts stiprai mehaniskai iedaribai, pirms darba turpinasanas vienmer japarbauda ta precizitate, ka noradits sadala(skitit „Merinstrumenta precizitates pbarde un kalibresana", Lappuse 154).

leslgsana un izlslggsana

Lai ieslégtu vai izslégtu mérinstrumentu, nospiediet taisledzêjataustiu (9).

Ja aptuveni 30 min netiek nospiests neviens no merinstrumenta taustinien vai ari merinstrumenta noliece neizmainas vairak kā par 1,5^ ,nolieces merisanas rezims un displeja indikacija automatiski izsledzas, sadi nodrosinot bateriju taupigu izmantoşanu.

Mervienibu mainisana (skatit attelu A)

Lietotajs jebkura bridi var mainit mervienibas 一 _ 4 ^ 一 % un mm/ m'. Lai mainitu mervienibu, spiediet taustinu (8) tic biézi, lidz indikajcia (c) vai (b) paradas velamavemira. Akutala merijumerta vertiba (e) tiek parrakinata automatiski.

Izveleta mervieniba saglabajas ari laika, kamer merinstruments ir izslegts.

Tonālā signā lieslēgsāna un izslegsāna

Ar skanas signalu taustinu (7) vara iesigt un izsigt skanas signalu. Ja iesigtskanasignalsdisplejavaradaskanas signalala indikaciya (g).

lesledzot merinstrumentu, parasti iesledzas ari skanas signals.

Merijuma rezultata indikacija un izlidzinaesanas paligindikatori

Merijuma vertiba (e) tiekactualizeta pie katras merinstrumenta kustibas. Nolasot merijumaresultatu pec leverojamam merinstrumenta stavokla izmainam, nogaidiet, lidz stabilizjas ta radijumi.

Atkariba no merinstrumenta stavokla merijuma vertiba un mervieniba dispeja tiek paradita pagriezta par 180^ .Tapec merijumu risultati ir erti nolasami ari tad, ja instruments darba laika tiek turets virs galvas.

Ar izidizinanas paligindikatoru (a) pafidizibu merinstrumentes parada displeja, kädā virzien to nepieciems noliek, lia tiku sasniegta mērka vertiba. Veicot standarta merjumus, merka

154 | Latviešu

verteirair merinstrumenta limenisks vail statenisks stavoklis, bet, Izmantojot fungciju Hold/Copy, merka vertiba ir saglabatais merijuraresultats.

Kad merka vertiba ir sasniegta, izidinasianas paligindikatoru bultinas (a) nodziest, un, ja iesegt skanas signals, atskan ilgsstos skanas signals.

Merisanas rezimu indikators

Merijumu rezultata fikseshana/parneshana

Ar taustinu Hold/Copy (11) var vadit 2 fungcjjas:

• merijuma rezultata fiksehana (Hold), kas darbojas ari tad, ja merinstruments pec tam tiek parvietots (piemeram, ja merinstruments atrodas stavokli, kurä t displejs ir slikti nolasams);
• mérijuma rezultata pärnesana (Copy).

Funkcija Hold:

• Islaicigi nospiediet taustinu Hold/Copy (11). Aktualias merijuma resultats (e) tiik fiksets uz displeja un saglabats atmina, mirgo indicators H.
• VéRérez nospiediet taustinu Hold/Copy (11), la pajeitu fungciju Hold. Pie t amtina saglabā vertiba teik dzesta. Lidz ar to merinstruments pariet normala mérisanas rezmia.

Funkija Copy (Kopét):

Igli spiediet taustinu Hold/Copy (11). Aktualä merijuma vertiba (e) tiek nikopeta un displeja pastavigi deg indikators H.
- Islaicigi nospiediet taustinu Hold/Copy (11). Saglabata merijuma vertiba (e) tiek paradita displeja un mirgo indicators H.
- Novietojet merinstrumentu mırka vietu, uz kuru nepieçiesams parnest merjuma vertibu. Pie tam nav svarigs precizs merinstrumenta izlidzinajums. Izlidzinaşanas paligindikatori (a) parada virzienu, kurj aqpárvieto merinstruments, liaktu sasniegra iekopétā nolieces vertiba. Sasniedzot atmă saglabato nolieces lenka vertibu, sak skanët skanas signals un izdziest izlidzinaşanas paligindikatori (a).
-Lai agrietzos normala merisanas rezima, nojauna islaicigi nospiediet taustinu Hold/Copy (11).Indikators H redzams displejapatavigi.
Lai saglabatu jaunu vertibu, ilgstoisi nospiediet taustinu Hold/Copy (11).
-Lai dzestu rezima Hold saglabato merijuma vertibu, islaicigi nospiediet iesleganas/izsleganas taustiu (9).

Mérinstrumenta precinctiates pàbaude un kalibresana

Mérisanas precizitates pbarde (skatit attelu B)

Veiciet merinstrumenta precizitates parbaudi pirmskritiskiem merijumium, pec stipram temperatas izmainam, k a ripec stipriem tricienium.

Pirms nolieces < 45^ meriisanas javeic pbarde pie lidzenas, horizontalas virmas, pirms nolieces >45^ meriisanas javeic pbarde pie lidzenas, vertikalias virmas. lesledziet merinstrumentu un uzlieciet uz horizontalas vai vertikalias virmas.

Izvlieties mervienibu O (skatit, Mervienibu mainisana (skatit attelu A), Lappuse 153).

Nogaidiet 10 s un pierakstiet merijuma rezultatu.

Pagrieziet mérinstrumentu par 180^ ap vertikälo asi. No jaunogaidiet 10 s un atziméjiétOTHERMIRijuma rezultatu.

▶ Kalibrejet merinstrumentu tikai tad, ja abu merijuma vertibu starpiba ir lielaka neka 0,1°.

Kalibresanas laikā mérinstrumentes jänovieto tadā paşa stavokli (stateniskā vai limeniskā), kāda tika iegūt merijumu rezultāt starpiβa.

Horizontalo balsta plaknu kalibresana (skatit attelu C)

Virma, uz kuras uzielkat merinstrumentu, nedrikst atskirties no horizontalæ par vairak neka 5°. Ja atskiriba ir lieläka, kalibresana tiek partraukta r adrijumu ...

1 lesledziet merinstrumentu un novietojiet to uz horizontalas virmas ta, lai limenradis (1) butu vests augsup un dispejs (5) butu vests jusirvziena. Nogaidiet 10 s.
② Aptuveni 2 spiediet kalibreşanas taustinu Cal (10), lidz displeja islaicigi paradas apzimejums CAL1. Tad uz displeja sak mirgot merijuna realizats.

③ Pagrieziet merinstrumentu par 180^ ap vertikalo asi ta, lai linenradis joprojam butu versts augsup, bet displejs (5) butu versts prom no jums. Nogaidiat 10 s.
4 No jauna nospiediet kalibresanas taustinu Cal (10). Uz displeja islaicigi paradas apzimejums CAL2. Tad uz displeja paradas merijuma rezultats (tas vairs nemirgo). Lidz ar to merinstruments ir no jauna nokalibriets sai balsta plaknei.
Nokalibrejiet merinstrumentu ari preteja puse izvietotajai balsta plaknei. Sim nolukam pagrieziet merinstrumentu ap ta horizontala si ta, lai limenradis (1) butu ververs leup un displees (5) butu ververs jusu virziena. Novietojet merinstrumentu uz horizontalas virmas. Nogaidiet 10 s.
Aptuveni 2 s spiediet kalbreşanas taustiu Cal (10), lidz displeja islaicigi paradas apzimejums CAL.1. Tad uz displeja sak mirgot merijura realztis.
⑦ Pagrieziet mérinstrumentu par 180^ ap vertikāo asi tā. lai limenradis joprojām būtu vérsts leju, bet displejs (5) būtu vérsts pro n jums. Nogaidiet 10 s.
No jauna nospiediet kalibresanas taustinu Cal (10). Uz displeja islaicigi paradas apzimejums CAL2. Tad uz displeja paradas merijuma resultats (tas vairs nemirgo). Lidz ar to merinstrumentes ir no jauna nokalibrets abam limeniskajam balsta plaknem.

Piezime: ja punkta ③ un ⑦ izpildes laika mérinstrumentes netiek pagriezts ap atteloto asi, kalibrešanu nevar pajeit (CAL2 neparadas displeja).

Vertikalo balsta plaknu kalibresana (skatit attelu D)

Virma, uz kuras uzielekat merinstrumentu, nedrikst atskirties no vertikales par vairak neka 5°. Ja atskiriba ir lielaka, kalibresana tiek partraukta ra radijumu ...

1 lesledziet merinstrumentu un piesiediet to pie vertikalas virmas ta, lai fimenradis vertikalai izldizinanai (6) butu vers augsup displejs (5) butu vers jusu virizena. Nogaidet 10 s.
② Aptuveni 2 spiiediet kalbreesanas taustinu Cal (10), lidz displeja jia slaicigi paradas apzimejums CAL.1. Tad uz displeja sak mirgot merijura realztats.
33 Pagrieziet merinstrumentu par 180^ ap vertikalo asi ta, lai limenradis joprojam butu versts augsup, bet displejs (5) butu versts prom no jums. Nogaidiat 10 s.
4 No jauna nospiediet kalibresanas taustinu Cal (10). Uz displeja islaicige paradas apzimejums CAL2. Tad uz displeja paradas merijuma rezultats (tas vairs nemirgo). Lidz ar to merinstruments ir no jauna nokalibrets sai balsta plaknei.
⑤ Nokalibrejiet merinstrumentu ari preteja puse izviotajai balsta plaknei. Sim nolukam pagrieziet merinstrumentu ap horizontala asi ta, lai limenradis vertikalai izidzinasanai (6) butu vsrsts lejup und displeje5 (5) butu vsrsts jusu virziana. Piespieiedt merinstrumentu pie vertikulas virmas. Nogaidiet 10 s.
⑥ Aptuveni 2 s spiediet kalbreşanas taustinu Cal (10), lidz displeja islaicigi paradas apzimejums CAL.1. Tad uz displeja sāk mirgot mérjūmárzuktás.
⑦ Pagrieziet merinstrumentu par 180^ ap vertikalo asi tā.
lai limenradis joprojām būtu vérsts uz leju, bet displejs
(5) būtu vérsts pro n jums. Nogaidiet 10 s.
No jauna nospiediet kalibrešanas taustinu Cal (10). Uz displeja islaicigi paradas apzimejums CAL2. Tad uz displeja paradas merijuma rezultats (tas vairs nemirgo). Lidz ar to merinstrumentes ir no jauna nokalibrets abam stateniskajam balsta plaknem.

Piezime: ja punkta ③ un ⑦ izpildes laika mérinstrumentes netiek pagriezts ap atteloto asi, kalibresanu nevar pajeit (CAL2 neparadas displeja).

Apkalpošana un apkope

Apkalposana un tirisana

Uzturiet merinstrumentu tiru.

Neiegremdejiet merinstrumentu udeni vaiitos skidrumos.

Apslaukiet izstradajumu ar mitru, mikstu lupatiu. Nelietojet modula apkopei tirisanas lidzeklus vai skidinatajus.

Ja merinstruments ir ilgstoši atradies lietu, var tikt traučeta tā normala darbita. Taču péc pilnigas izúžusanas merinstruments ir no jauna pilnigi gatavs darbam. Tam nav nepieciešama nedáka papildu kalibrešana.

156 | Lietuvijk.

Uzglabasanas un transporteasanas laikaievietojiet merinstrumentu aizarsgoma (12).

Nosutot merinstrumentu remontam, ivietojet to aizsargsomä (12).

Klientu apkalposanas dinests un konsultacijas par lietoisanu

Klientu apkalposanas dienests atbildes uz Jusu jautajumiem par iztradajumu remontu un apkalposanu, kari par to rezerves dalam. Kopsalikuma attelus un informaciju par rezerves dalam Jusu varat atrast interneta vietne: www.bosch-pt.com Bosch konsultantu grupa palidzes Jums vislabakaja veida rast atbildes uz jautajumiem par musu iztradajumium un to piederumiem.

Pieprasot konsultacijs an pusutot rezeserves dalas, noteikti pazinojiet 10 zimju izstradajuma numuru, kas noradits uz izstradajuma markejuna plaksjines.

Latvijas Republaka

Robert Bosch SIA

Bosch elektroinstrumentu servisa centres

Mukusalas iela 97

LV-1004 Riga

Tär.: 67146262

Telefakss:67146263

E-pastes: [e-mail]

Atbrivosanas no nolietotajiem izstradajumiem

Nolietotais merinstruments, ta akumulators vai baterijas, piederumi un isaainojuma materiali japaklau ottereizejai prastradei apkarejai vide nekaitga veida.

Neizmetiet merinstrumentu un ta akumulatorus vai baterijas sadzives atkritumu tvertne!

Tikai EK valstim.

Atbilstosi Eiropas Savienibas direktivai 2012/19/ES, lietošanai nederige merinstrumenti, kā iri, atbilstosi Eiropas Savienibas direktivai 2006/66/EK, bojátie vani nilotiotie akumulatori un baterijas jasavac atseviški un japaklauj其中之一 prátradei apkartējai videi nekaitigā veidā.
