BEDIENUNGSANLEITUNG GOL 32 D Professional BOSCH
de Originalbetriebsanleitung
en Original instructions
10
63 Khushaoui gheri 1. Minimal minimal
ITISTRATIONAL original
Samtliche Anweisungen sind zulesen und zu beachten. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.
Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

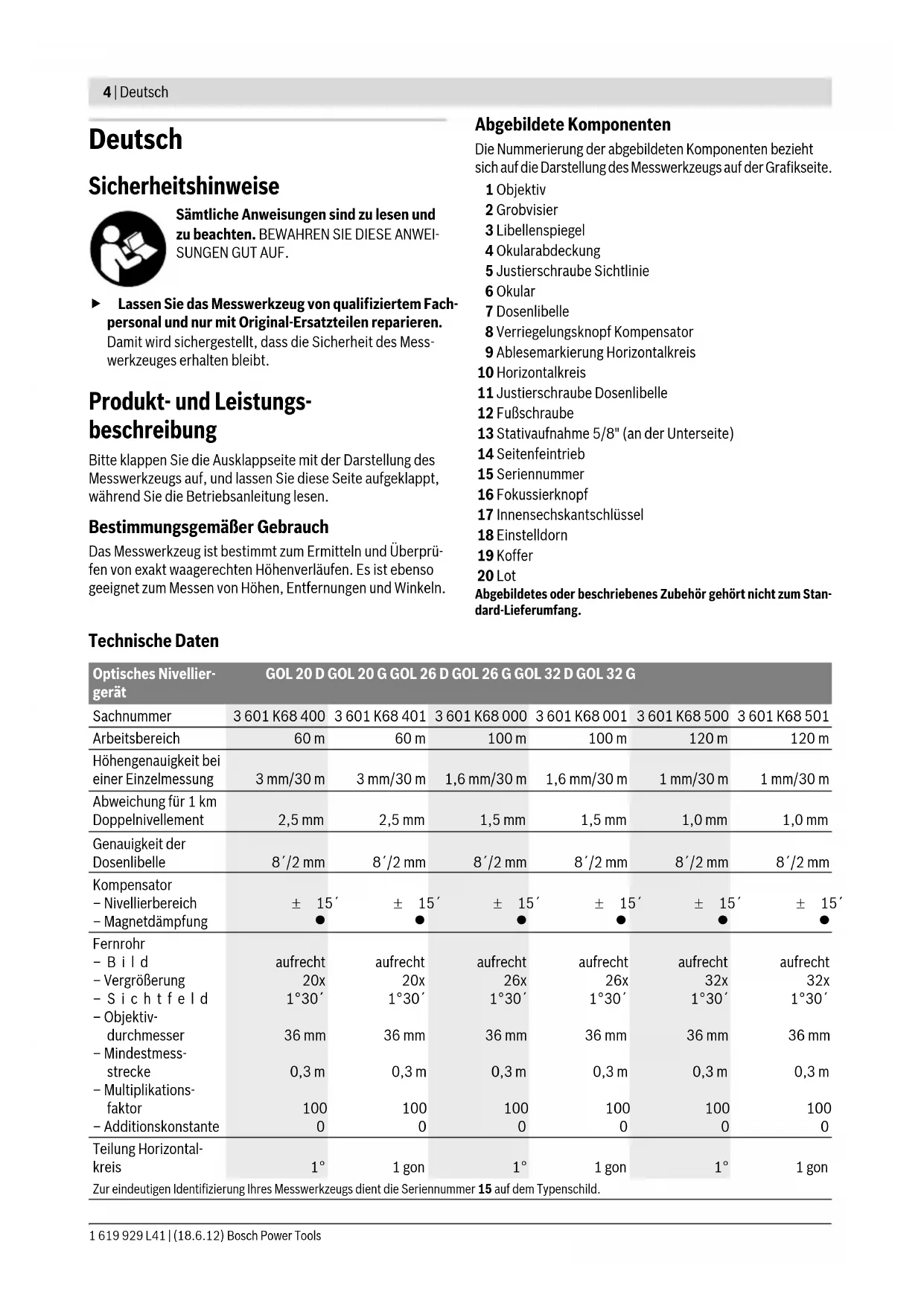

Produkt- und Leistungs-beschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und setzen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitunglesen.
Bestimmungsgemäß Gerbrauch
Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von exakt waagerechten Höhenverläufen. Es ist ebenso geeignet zum Messen von Höhen, Entfernungen und Winkeln.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Componenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafiksite.
1 Objektiv
2 Grobvisier
3 Libellenspiegel
4 Okularabdeckung
5 Justierschraube Sichtlinie
6 Okular
7 Dosenlibelle
8 Vertriegelungsknopf Kompensator
9 Ablesemarkierung Horizontaltalkreis
10 Horizontaltalkreis
11 Justierschraube Dosenlibelle
12 FuBschaube
13 Stativaufnahme 5 / 8'' (an der Unterseite)
14 Seitenfeintrieb
15 Seriennummer
16 Fokussierknopf
17 Innensechskantschlüssel
18 Einstelldorn
19 Koffer
20 Lot
Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang.
Technische Daten
| Optisches Nivellier-gerät | GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G | |||||
| Sachnummer | 3 601 K68 400 | 3 601 K68 401 | 3 601 K68 000 | 3 601 K68 001 | 3 601 K68 500 | 3 601 K68 501 |
| Arbeitsbereich | 60 m | 60 m | 100 m | 100 m | 120 m | 120 m |
| Höhengauigkeit bei einer Einzelmessung | 3 mm/30 m | 3 mm/30 m | 1,6 mm/30 m | 1,6 mm/30 m | 1 mm/30 m | 1 mm/30 m |
| Abweichung für 1 km Doppelnivellement | 2,5 mm | 2,5 mm | 1,5 mm | 1,5 mm | 1,0 mm | 1,0 mm |
| Genauigkeit der Dosenlibelle | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm |
| Kompensator | ||||||
| - Nivellierbereich | ± 15' | ± 15' | ± 15' | ± 15' | ± 15' | ± 15' |
| -Magnetdämpfung | ● | ● | ● | ● | ● | ● |
| Fernrohr | ||||||
| -Bild | aufrecht | aufrecht | aufrecht | aufrecht | aufrecht | aufrecht |
| -Vergröberung | 20x | 20x | 26x | 26x | 32x | 32x |
| -Sichtfeld | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
| -Objektiv-durchmesser | 36 mm | 36 mm | 36 mm | 36 mm | 36 mm | 36 mm |
| -Mindestmess-strecke | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m |
| -Multiplikations-faktor | 100 | 100 | 100 | 100 | 100 | 100 |
| -Additionskonstante | 0 | 0 | 0 | 0 | 0 | 0 |
| Teilung Horizontalekres | 1° | 1 gon | 1° | 1 gon | 1° | 1 gon |
| Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 15 auf dem Typenschild. | ||||||
| Optisches Nivellier-gerät | GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G | ||||
| Stativaufnahme | 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" | ||||
| Gewichtentsprechend EPTA-Procedure 01/2003 | 1,7 kg | 1,7 kg | 1,7 kg | 1,7 kg | 1,7 kg |
| Schutzart | IP 54 (staub- und spritzwassergeschützt) | ||||
| Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 15 auf dem Typenschild. | |||||
Betrieb
Überprüfen Sie die Nivellier- und Anzeigegenauigkeit des Messwerkzeugs vor jedem Arbeitsbeginn sowie nach längerem Transport des Messwerkzeugs.
Schützen Sie das Messwerkzeug vor Nisse und direkter Sonneneinstrahlung.
- Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht länger im Auto liegen. Lassen Sie das Messwerkzeug bei früheren Temperaturschwankungen erst austemperieren, bevor Sie es in Betriebnehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Prazision des Messwerkzeugs beeinträchtigt werden.
Vermeiden Sie jegliche Stöbe oder Stürze des Messwerkzeuges. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollenn Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführten (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 6).
- Setzen Sie das Messwerkzeug in den mitgelieferten Koffer, wenn Sie es über größere Strecken (z.B. im Auto) transportieren. Achten Sie auf die richtige Position des Messwerkzeugs im Koffer. Beim Einsetzen in den Koffer wird der Kompensator verriegelt, der sonst bei starken Bewegungen beschädigt werden kann.
Messwerkzeug aufstellen/ausrichten
Montage auf dem Stativ
Stellen Sie das Stativ stabil und gesichert gegen Umkippen oder Verrutschen auf. Setzen Sie das Messwerkzeug mit der Stativaufnahme 13 auf das Gewinde des Statifs und schrauben Sie das Messwerkzeug mit der Feststellschraube des Statifs fest.
Richten Sie das Stativ grob aus.
Über kürzere Strecken kann das Messwerkzeug montiert auf dem Stativ getragen werden. Um das Messwerkzeug damit nicht zu beschädigen, muss das Stativ beim Transport senkrecht gehalten werden und darüber z.B. nicht länger über die Schulter gelegt werden.
Messwerkzeug ausrichten
Richten Sie das Messwerkzeug mithilfe der Fußschrauben 12 so aus, dass sich die Luftblase im Zentrum der Dosenlibelle 7 befindet.


Bringen Sie die Luftblase durch Drehen der ersten beiden Fußschrauben A und B in eine Position mittig zwischen diesen beiden Schrauben. Drehen Sie dann die dritte Fußschraube C, bis sich die Luftblase im Zentrum der Dosenlibelle befindet.
Nach dem Einspielen der Dosenlibelle noch vorhandene Abweichungen des Messwerkzeugs von der Waagerechten werden durch den Kompensator ausgeglichen.
Kontrollieren Sie während der Arbeit regelmäßig (z.B. durch Blick in den Libellenspiegel 3), ob sich die Luftblase noch im Zentrum der Dosenlibelle befindet.
Messwerkzeug über einem Bodenpunkt zentrieren
Zentrieren Sie bei Bedarf das Messwerkzeug über einem Bodenkpunkt. Hängen Sie dazu das Lot 20 an die Feststellschraube des Stativs. Richten Sie das Messwerkzeug über dem Bodenkpunkt aus, indem Sie entweder das Messwerkzeug auf dem Stativ verschiben oder das Stativ verstehen.
Fernrohr fokussieren
Nehmen Sie die Schutzkappe vom Objektiv 1.

Richten Sie das Fernrohr auf ein helles Objekt oder halten Sie ein weißes Blatt Papier vor das Objektiv 1. Drehen Sie am Okular 6, bis das Fadenkreuz scharf und tiefschwarz zu sehen ist.
Richten Sie das Fernrohr auf die Nivellierlatte, gegebennenfalls mithilfe des Grobvisiers 2. Drehen Sie am Fokussierknopf 16, bis das Teilungsfeld der Nivellierlatte scharf zu sehen ist. Richten Sie durch Drehen des Seitenfeintriebs 14 das Fadenkreuz/genau auf die Mitte der Nivellierlatte aus.
Bei richtig fokussiertem Fernrohr)durfen sich Fadenkreuz und Bild der Nivellierlatte nicht geogeneinander verschiben, wenn das Auge hinter dem Okular bewegt wird.
Messfunktionen
Stellen Sie die Nivellierlatte immer GENAU senkrecht auf. Richten Sie das ausgerichtete und fokussierte Messwerkzeug auf die Nivellierlatte, sodass das Fadenkreuz auf der Mitte der Nivellierlatte liegt.
Höhe ablesen

Lesen Sie die Höhe an der Nivellierlatte beim mittleren Strich des Fadenkreuzes ab. Im Bild gemessene Höhe: 1,195 m.
Entfernung messen

Zentrieren Sie das Messwerkzeug über dem Punkt, ab dem die Entfernung gemessen werden soll.
Lesen Sie die Höhe an der Nivellierlatte beim oberen und unteren Strich des Fadenkreuzes ab. Multiplizieren Sie die Differenz der beiden Höhen mit 100, um die Entfernung vom Messwerkzeug zur Nivellierlatte zu erhalten.
Im Bild gemessene Entfernung: (1,347m - 1,042m)× 100 = 30,5m

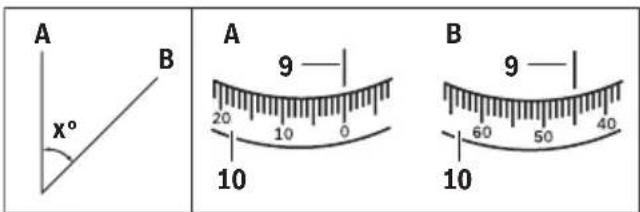

Winkel messen
Zentrierten Sie das Messwerkzeug über dem Punkt, ab dem der Winkel gemessen werden soll.

Richten Sie das Messwerkzeug auf Punkt A. Drehen Sie den Horizontaltalkreis 10 mit dem Nullpunkt zur Ablesemarkierung 9. Richten Sie das Messwerkzeug dann auf Punkt B. Lesen Sie den Winkel an der Ablesemarkierung 9 ab.
GOL 20 D/GOL 26 D/GOL 32 D: im Beispiel gemessener Winkel: 45^
GOL 20 G/GOL 26 G/GOL 32 G: im Beispiel gemessener Winkel: 45 gon.
Genauigkeitsüberprüfung des Messwerkzeugs
Überprüfen Sie die Nivelier- und Anzeigegenauigkeit des Messwerkzeugs vor jedem Arbeitsbeginn sowie nach längerem Transport des Messwerkzeugs.
Dosenlibelle überprüfen
Richten Sie das Messwerkzeug mithilfe der Fußschrauben 12 so aus, dass sich die Luftblase im Zentrum der Dosenlibelle 7 befindet.
Drehen Sie das Fernrohr um 180^ . Befindet sich die Luftblase nicht mehr im Zentrum der Dosenlibelle 7, muss die Dosenlibelle nachjustiert werden.
Dosenlibelle nachjustieren

Bringen Sie die Luftblase der Dosenlibelle 7 durch Drehen der Fußschrauben 12 in eine Position in der Mitte zwischen der Endposition des Überprüfungsvorgangs und dem Zentrum.

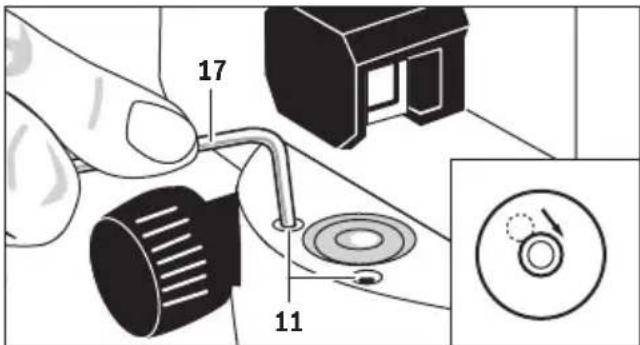

Drehen Sie mithilfe des Innensechskantschlüssels 17 die Justierschrauben 11, bis sich die Luftblase im Zentrum der Dosenlibelle befindet.
Überprüfen Sie die Dosenlibelle durch Drehen des Fernrohrs um 180^ . Wiederholen Sie den Justiervorgang bei Bedarf oder wenden Sie sich gegebenenfalls an den Bosch-Kundendienst.
Kompensator überprüfen
Messen Sie nach dem Ausrichten und Fokussieren des Messwerkzeugs die Höhe an einem Referenzpunkt. Drücken Sie dann den Verriegelungsknopf 8 des Kompensators und setzen Sie ihn wieder los.essen Sie erneut die Höhe am Referenzpunkt. Stimmen die beiden Hohen nicht genau überein, dann setzen Sie das Messwerkzeug von einem Bosch-Kundendienst reparieren.
Fadenkreuz überprüfen

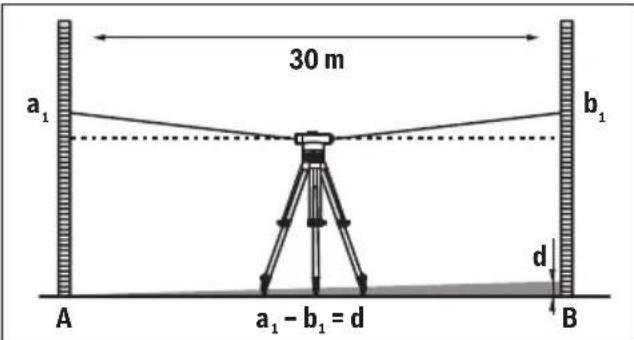

Für die Überprüfung benötigten Sie eine Messstrecke von ca. 30 m Lange. Stellen Sie das Messwerkzeug in der Mitte und die Nivellierlatten A und B an beiden Enden der Messstrecke auf.

Nach dem Ausrichten und Fokussieren des Messwerkzeugs lessen Sie die Höhe an beiden Nivellierlatten ab. Berechnen Sie die Differenz d zwischen der Höhe a1 an der Nivellierlatte A und der Höhe b1 an der Nivellierlatte B.
Beispiel:
$$ \begin{array}{l} \mathbf {a} _ {1} = 1, 9 3 7 \mathrm {m} \ \mathbf {b} _ {1} = 1, 6 8 9 \mathrm {m} \ \mathbf {a} _ {1} - \mathbf {b} _ {1} = 1, 9 3 7 m - 1, 6 8 9 m = 0, 2 4 8 m = d \ \end{array} $$

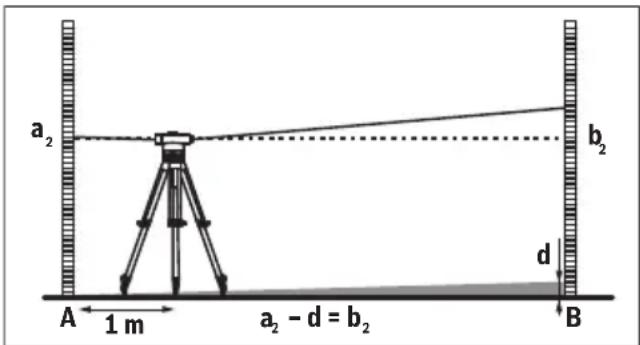

Stellen Sie das Messwerkzeug in ca. 1 m Entfernung von der Nivellierlatte A auf. Nach dem Ausrichten und Fokussieren des Messwerkzeugs setzen Sie die Höhe a_2 an der Nivellierlatte A ab. Ziehen Sie den vorher berechneten Wert d von der gesessenen Höhe a_2 ab, um den Sollwert für die Höhe b_2 an der Nivellierlatte B zu erhalten.
Messen Sie die Höhe b_2 an der Nivellierlatte B. Weicht der gemessene Wert um mehr als 6mm (GOL 20 D/G), 3mm (GOL 26 D/G) bzw. 2mm (GOL 32 D/G) vom berechneten Sollwert ab, muss das Fadenkreuz nachjustiert werden.
Beispiel:
$$ \mathbf {a} _ {2} = 1, 7 2 4 \mathrm {m} $$
$$ \mathbf {d} = 0, 2 4 8 \mathrm {m} $$
$$ \mathbf {a} _ {2} - \mathbf {d} = 1, 7 2 4 \mathrm {m} - 0, 2 4 8 \mathrm {m} = 1, 4 7 6 \mathrm {m} $$
GOL 20 D/G: Die Höhe b_2 muss bei der Messung 1,476m ± 6 mm detragen.
GOL 26 D/G: Die Höhe b_2 muss bei der Messung 1,476m ± 3 mm detragen.
GOL 32 D/G: Die Höhe b_2 muss bei der Messung 1,476m ± 2 mm detragen.
Fadenkreuz nachjustieren

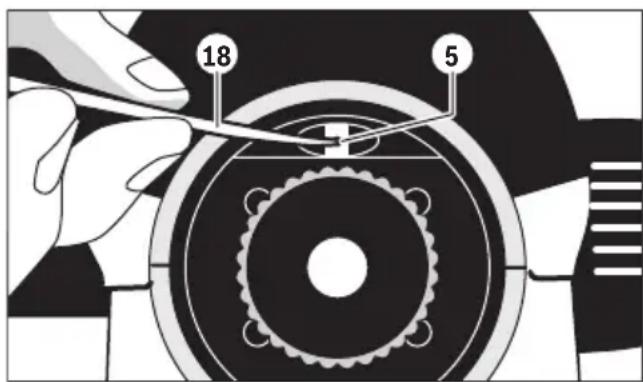

Schrauben Sie die Okularabdeckung 4 ab. Drehen Sie mithilfe des Einstelldorns 18 die Justierschraube 5 in bzw. gegen die Uhrzeigerrichtung, bis bei der Messung an der Nivellieratte B der errechnete Sollwert für die Höhe b_2 erreicht wird.
Schrauben Sie die Okularabdeckung 4 wieder auf.
Beispiel:
Bei der Messung von b_2 muss der Wert 1,476 m eingestellt werden.
Überprüfen Sie das Fadenkreuz nochmals. Wiederholen Sie den Justiervorgang bei Bedarf oder wenden Sie sich gegeben falls an den Bosch-Kundendienst.
Wartung und Service
Wartung und Reinigung
Lagern und transportieren Sie das Messwerkzeug nur im mitgelieferten Koffer.
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigung- oder Lösemittel.
Behandeln Sie die Linsen mit besonderer Vorsicht. Entfernen Sie Staub nur mit einem weichen Pinsel. Berühren Sie die Linsen nicht mit dem Finger.
Lassen Sie Messwerkzeug und Koffer vor dem Aufbewahrenn vollständig abtrocknen. Im Koffer befindet sich ein Beutel mit Trockenmittel, welches Restfeuchtigkeit bindet. Erneumann Sieden Beutel mit Trockenmittel regelmäßig.
Solle das MesswerkzeugTOTZ sorgfaltiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur Bosch-Elektrrowerkzeuge ausführten zu halten. Offnen Sie das Messwerkzeug nicht selbst.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschilddes Messwerkzeugs an.
Senden Sie im Reparaturfall das Messwerkzeug im Koffer ein.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft IhnenGREne bei Fragen zu Kauf,Anwendung und Einstellung von Produktien und Zubehoren.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
www ewbc.de, der Informations-Pool für Handwerk und Ausbildung.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10*
Fax: +49 (1805) 70 74 11*
*Festnetzpreis 14 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Tel. Kundenbergatung: +49 (1803) 33 57 99
(Festnetzpreis 9 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)
Fax: +49 (711) 758 1930
E-Mail: kundenberatung ew@de.bosch.com
Österreich
Tel.: +43 (01) 797222010
Fax: +43 (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Tel.: +41 (044) 847 15 11
Fax: +41 (044) 847 15 51
Luxemburg
Tel.: +32 25880589
Fax:+3225880595
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Änderungen vorbehalten.
