GEBRUIKSAANWIJZING GOL 32 D Professional BOSCH

Oarsprankelige gebruiksaanwijting

da Originalbrugansinsing

sv Brusalsmingi

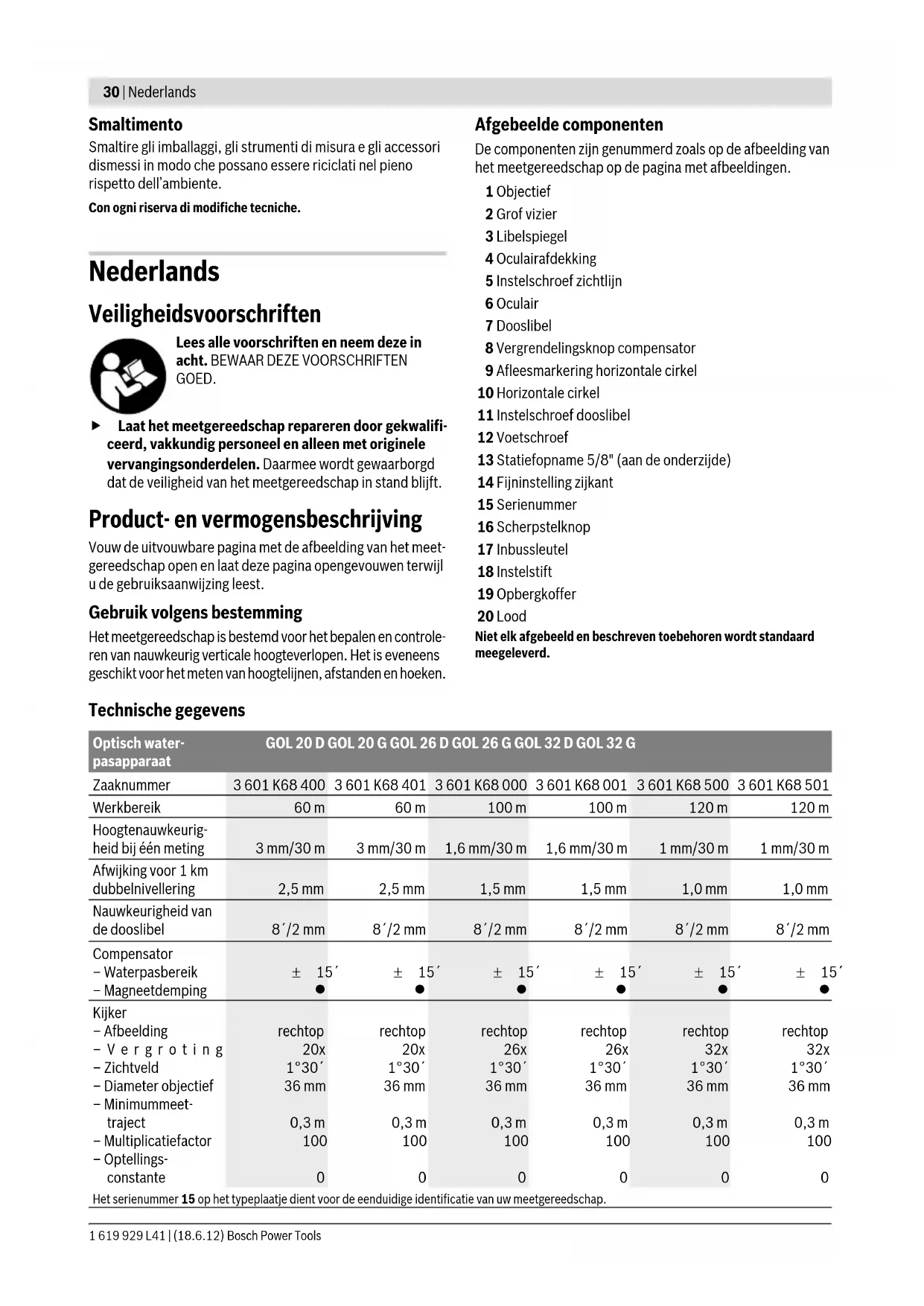

Veiligheidsvoorschriften

Lees alle voorschriften en neem deze in acht. BEWAAR DEZE VOORSCHRIFTEN GOED.

Laat het meetgereedschap repareren door gekwalific- ceerd, vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.

Product- en vermogensbeschrijving

Vouw de uitvouwbare pagina met de afbeelding van het meetgereedschap open en laat deze pagina opengevouwen verwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor het bepalen en controle- ren van nauwkeurig verticale hoogteverlopen. Het is eveneens geschikt voor het meten van hoogtelijnen, afstanden en hoeken.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

1 Objectief

2 Grof vizier

3 Libelspiegel

4 Oculairafdekking

5 Instelschroef zichlijn

6 Oculair

7 Dooslibel

8 Vergrendelingsknop compensator

9 Afleesmarkering horizontale cirkel

10 Horizontale cirkel

11 Instelschroef dooslibel

12 Voetschroef

13 Statiefopname 5 / 8'' (aan de onderzijde)

14 Fijninstellingrijkant

15 Seriennummer

16 Scherpstelknop

17 Inbussleutel

18 Instelstift

19 Opbergkoffer

20 Lood

Niet elk afgebeeld en beschreiben toebehoren worden standardmeegeleverd.

Technische gegevens

Optisch water-pasapparaat	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Zaaknummer	3 601 K68 400	3 601 K68 401	3 601 K68 000	3 601 K68 001	3 601 K68 500	3 601 K68 501
Werkbereik	60 m	60 m	100 m	100 m	120 m	120 m
Hoogetenauwkeurig-heid bij=eén meting	3 mm/30 m	3 mm/30 m	1,6 mm/30 m	1,6 mm/30 m	1 mm/30 m	1 mm/30 m
Afwijking voor 1 km dubbelnivelling	2,5 mm	2,5 mm	1,5 mm	1,5 mm	1,0 mm	1,0 mm
Nauwkeurigheid van de dooslibel	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm
Compensator
- Waterpasbereik	± 15'	± 15'	± 15'	± 15'	± 15'	± 15'
- Magneetdemping	●	●	●	●	●	●
Kijker
- Afbeelding	rechtep	rechtep	rechtep	rechtep	rechtep	rechtep
- Vergrotting	20x	20x	26x	26x	32x	32x
-Zichtveld	1°30'	1°30'	1°30'	1°30'	1°30'	1°30'
-Diameter objectief	36 mm	36 mm	36 mm	36 mm	36 mm	36 mm
-Minimummeet-traject	0,3 m	0,3 m	0,3 m	0,3 m	0,3 m	0,3 m
-Multiplicatiefactor	100	100	100	100	100	100
-Optellings-constante	0	0	0	0	0	0
Het serienummer 15 op het typeplaatje diest voor de eenduidige identificatie van uw meetgereedschap.

Optisch water-pasapparaat	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Verdeling horizontalecirkel	1° 1gon 1° 1gon	1° 1gon
Statiefopname	5/8" 5/8" 5/8" 5/8" 5/8" 5/8" 5/8"
Gewicht volgensEPTA-Procedure01/2003	1,7 kg	1,7 kg	1,7 kg	1,7 kg	1,7 kg
Beschermingsklasse	IP 54 (stof- en spatwaterbescherming)
Het serienummer 15 op het typeplaatje dient voor de eenduidige identificatie van uw meetgereedschap.

Gebruik

Controller de waterpas- en individienauwkeurigheid van het meetgereedschap algijd voor het begin van de werkzaamheden en na het vervoeren van het meetgereedschap.
Beschem het meetgereedschap gegen vocht en felzonlicht.
Stel het meetgereedschap Niet bloot aan extreme temperaten of temperatuurschommelingen. Laat het bijvoorbeeld Niet lange tijd in de auto liggen. Laat het meetgereedschap bij groe temperatuurschommelingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt. Bij extreme temperaten of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig worden beinvloed.
Voorkom schokken of vallen van het meetgereed-schap. Laat na sterke externe inwerkingen op het meetgereedschap voordat u de werkzaamheden voortzet.altijd een nauwkeurigheidscontrole uitvoeren (zie „Nauwkeurigheidscontrole van het meetgereedschap", pagina 32).
- Plaats het meetgereedschap in de meegeleverde koffer als u het over een groe afstand (bijvoorbeeld per auto) vervoert. Let op de juiste positie van het meetgereedschap in de koffer. Bijplaatsing in de koffer worden de compensator vergrendeld. Anders kan deze bij heftige bewegingen beschadigd worden.

Meetgereedschap opstellen en uitrachten

Montage op het statief

Stel het statief stabiel op, zodate het Niet kan kantelen of weglijden. Plaats het meetgereedschap met de statiefopname 13 op de schroefdraad van het statief en schroef het meetgereedschap met de vastzetschroef van het statief vast.

Stel het statief grof af.

Over een korte afstand kan het meetgereedschap gemonteerd op het statief worden gedragen. Houd het statiefijdens het verplaatenrechtop om het meetgereedschap Niet te beschadigen. Leg het statief Niet over uw schouder.

Meetgereedschap afstellen

Stel het meetgereedschap met de voetschroeven 12 zodanig af dat de luchtbel zich in het midden van de dooslibel 7 bevindt.

Breng de luchtbel door het draaien van de eerste beiden voetschroeven A en B in een positie in het middenussen deze beide schroeven. Draaiervolgens de derde voetschroef C tot de luchtbel zich in het midden van de dooslibel bevindt.

Waterpasafwijkingen van het meetgereedschap die na stabilisatie van de dooslibel nog aanwezig zich, worden door de compensator vereffend.

Controleerijdens de werkzaamheden regelmatig (bijvoorbeeld door waar de libelspiegel te kijkken 3), of de luchtbel zich nog in het centrum van de dooslibel bevindt.

Meetgereedschap boven een bodempunt centreren

Centreer indien nodig het meetgereedschap boven een bodempunt. Bevestig waar voor het loed 20 aan de vastzetschroef van het statief. Stel het meetgereedschap boven het bodempunt af door het meetgereedschap op het statief te verschuiven of het statief te verstellen.

Kijker scherpstellen

Verwijder de beschermdop van de lens 1.

Richt de kijker op een helder verlicht voorwerp of houd een wit vel papier voor de lens 1. Draai aan het oculair 6 tot u het draadkruis scherp en diepzwart ziet.

Richt de kijker op de waterpaslat, indien nodig met behulp van het grove vizier 2. Draai aan de scherpstelknop 16 tot u de schaalverdeling van de waterpaslat scherp ziet. Stel door het draaien van de fijninstelling 14 het draadkruis nauwkeurig op het midden van de waterpaslat af.

Bij een correct scherpgestelde kijker mogen het draadkuis en het beeld van de waterpaslat Niet ten opzichte van elkaar versuschuiven als u uw oog achefter het oculair beweegt.

Meetfunctions

Stel de waterpaslat alkijd nauwkeurig verticaal op. Richt het afgestelde en scherpgestelde meetgereedschap op de waterpaslat, zatat het draadkruis op het midden van de waterpaslat ligt.

Hoogte aflezen

Lees de hoogte op de waterpaslat bij de middelste streep van het draadkruis af. In het beeld gemeten hoogte: 1,195 m.

Afstand meten

Centreer het meetgereedschap boven het punt vanaf waar de afstand要去 worden ges meten.

Lees de hoogte op de waterpaslat bij de bovenste en onderste streep van het draadkruis af. Vermenigvuldig het verschil van de beiden hoogten met 100 om de afstand van meetgereedschap tot waterpaslat te krijgen.

In het beeld gemeten afstand: (1,347m - 1,042m)× 100 = 30,5m

Hoeken meten

Centreer het meetgereedschap boven het punt vanaf waar de hoek moet worden gemeten.

Richt het meetgereedschap op punt A. Draai de horizontale cirkel 10 met het nulpunt waar de afleesmarkering 9. Richt het meetgereedschap verrolgens op punt B. Lees de hoek op de afleesmarkering 9 af.

GOL 20 D/GOL 26 D/GOL 32 D: In het voorbeeld gemeten hoek: 45^

GOL 20 G/GOL 26 G/GOL 32 G: In het voorbeeld gemeten hoek: 45 gon.

Nauwkeurigheidscontrole van het meetgereed-schap

Controleer de waterpas- en indicationauwkeurigheid van het meetgereedschap altijd voor het begin van de werkzaamheden en na het vervoeren van het meetgereedschap.

Dooslibel controeren

Stel het meetgereedschap met de voetschroeven 12 zodenig af dat de luchtbel zich in het midden van de dooslibel 7 bevindt. Draai de kijker 180^ . Als de luchtbel zich Niet meer in het midden van de dooslibel 7 bevindt, moet de dooslibel worden bijgesteld.

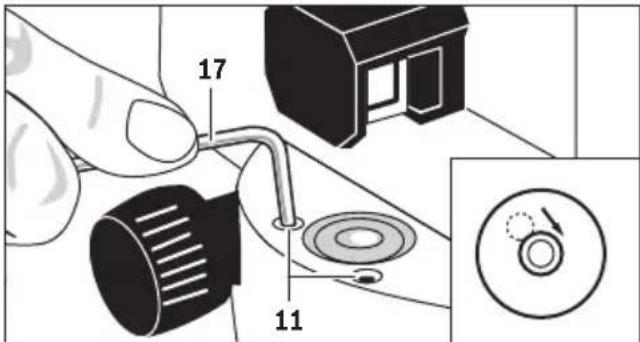

Dooslibel bijstellen

Breng de luchtbel van de dooslibel 7 door het draaien van de voetschroeven 12 in een positie midden:tussen de eindpositie van de controle en het midden van de dooslibel.

Draai met de inbussleutel 17 de instelschroeven 11 tot de luchtbel zich in het midden van de dooslibel bevindt.

Controleer de dooslibel door de kijker 180^ te draaien. Herhaal de instelling indien nodig of neem eventueel contact op met de klantenservice van Bosch.

Compensator controlleren

Meet na het afstellen en scherpstellen van het meetgereedschap de hoogte aan een referentiepunt. Druk verwolgens op de vergrendelingsknop 8 van de compensator en LASTEZweer los.Meet opnieuw de hoogte aan het referentiepunt. Komen beiden hoogten Niet nauwkeurig overeen,laat het meetereedschap dan door een Bosch-klantenservice repareren.

Draadkruis controlleren

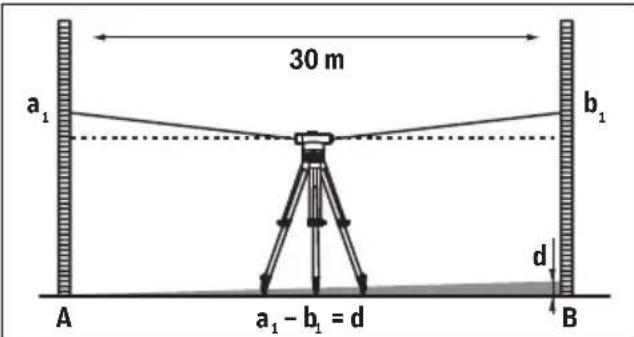

Voor de contrôle—heeft u een meettrajct van ca. 30 m lengte nodig. Stel het meetgereedschap in het midden en de waterpaslatten A en B aan beiden uiteinden van het meettrajct op.

Na het afstellen en scherpstellen van het meetgereedschap leest u de hoogte aan beiden waterpaslatten af. Bereken het verschil d tussen de hoogte a op de waterpaslat A en de hoogte b op de waterpaslat B.

Voorbeeld:

$$ \begin{array}{l} \mathbf {a} _ {1} = 1, 9 3 7 \mathrm {m} \ \mathbf {b} _ {1} = 1, 6 8 9 \mathrm {m} \ \mathbf {a} _ {\mathbf {1}} - \mathbf {b} _ {\mathbf {1}} = 1, 9 3 7 \mathrm {m} - 1, 6 8 9 \mathrm {m} = 0, 2 4 8 \mathrm {m} = \mathbf {d} \ \end{array} $$

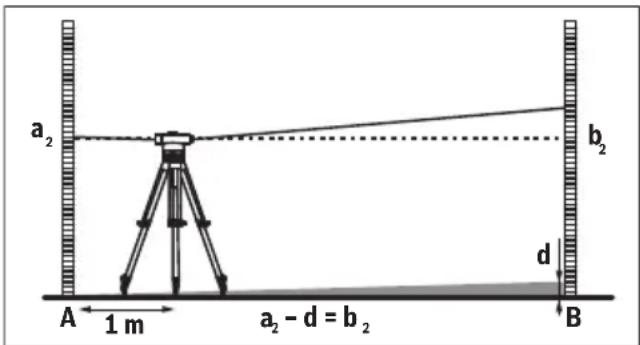

Stel het meetgereedschap op ca. 1 m afstand van waterpaslat A op. Na het afstellen en focusseren van het meetgereed-schap leest u de hoogte a_2 op de waterpaslat A af.

Trek de eerder berekende waarde d van de gemeten hoogte a2 af om de gewenste waarde voor de hoogte b2 op de waterpaslat B te verkrijgen.

Meet de hoogte b_2 op de waterpaslat B. Wijkt de gemeten waardeeer dan 6mm (GOL 20 D/G), 3mm (GOL 26 D/G) resp. 2mm (GOL 32 D/G) van de berekende gewenste Waarde af, moet het draadkruis worden bijgesteld.

Voorbeeld:

$$ \mathbf {a} _ {2} = 1, 7 2 4 \mathrm {m} $$

$$ \mathbf {d} = 0, 2 4 8 \mathrm {m} $$

$$ \mathbf {a} _ {2} - \mathbf {d} = 1, 7 2 4 \mathrm {m} - 0, 2 4 8 \mathrm {m} = 1, 4 7 6 \mathrm {m} $$

GOL 20 D/G: De hoogte b_2 要去 bij de meting 1,476 m

$$ \pm 6 \mathrm {m m} \text {b e d r a g e n .} $$

GOL 26 D/G: De hoogte b_2 要去 bij de meting 1,476m ± 3 mm bedragen.

GOL 32 D/G: De hoogte b_2 要去 bij de meting 1,476 m

± 2 mm bedragen.

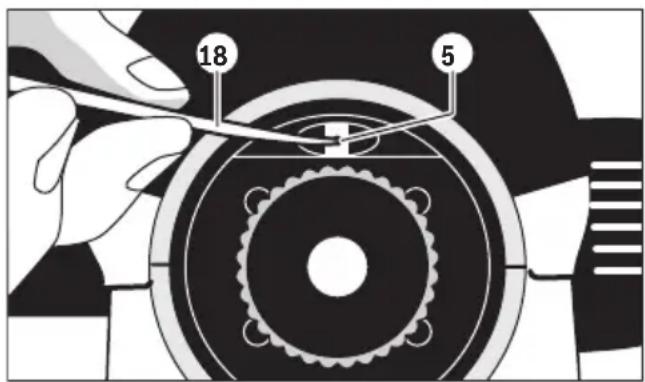

Draadkruis bijstellen

Schroef de oculairafdekking 4 los. Draai met de instelstift 18 de instelschroef 5 in resp. gegen derichting van de wijzers van de klok tot bij de meting op de waterpaslat B de berekende gewenste waarde voor de hoogte b_2 bereikt worden.

Schroef de oculairafdekking 4 weer vast.

Voorbeeld:

Bij de meting van b_2 要去 de Waarde 1,476 m worden ingesteld.

Controleer het draadkruis nogmaals. Herhaal de instelling indien nodig of neem eventueel contact op met de klantenservice van Bosch.

Onderhoud en service

Onderhoud en reiniging

Bewaar en Transporteer het meetgereedschap alleen in de meegeleverde opbergkoffer.

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap Niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Behandel de lenzen bijzonder voorzichtig. Verwijder stof al-leen met een zachte kwast. Raak de lenzen Niet met uw vingers aan.

Laat het meetgereedschap en de opbergkoffer volledig dro-gen voordat u deze wegzet. In de opbergkoffer bevindt zich een zakje met droogmiddel dat vocht bindt. Vervang het regelmatinig door een neuen zakje.

Mocht het meetgereedschap ondanks zorgvuldige fabricageen testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Open het meetgereedschap Niet.

Vermeld bij vragen en bestellingen van verrangingsonderden.altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereedschap.

Verzend in het geval van een reparatie het meetgereedschap in de opbergkoffer.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onderone klantenservice adviseren ugraag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Afvalverwijdering

Meetgereedschappen, toebehoren en verpakkingen dieren op een voor het milieu verantwoorde manier te worden hergebruikt.

Wijzigingen voorbehonden.
