NÁVOD K OBSLUZE GOL 32 D Professional BOSCH

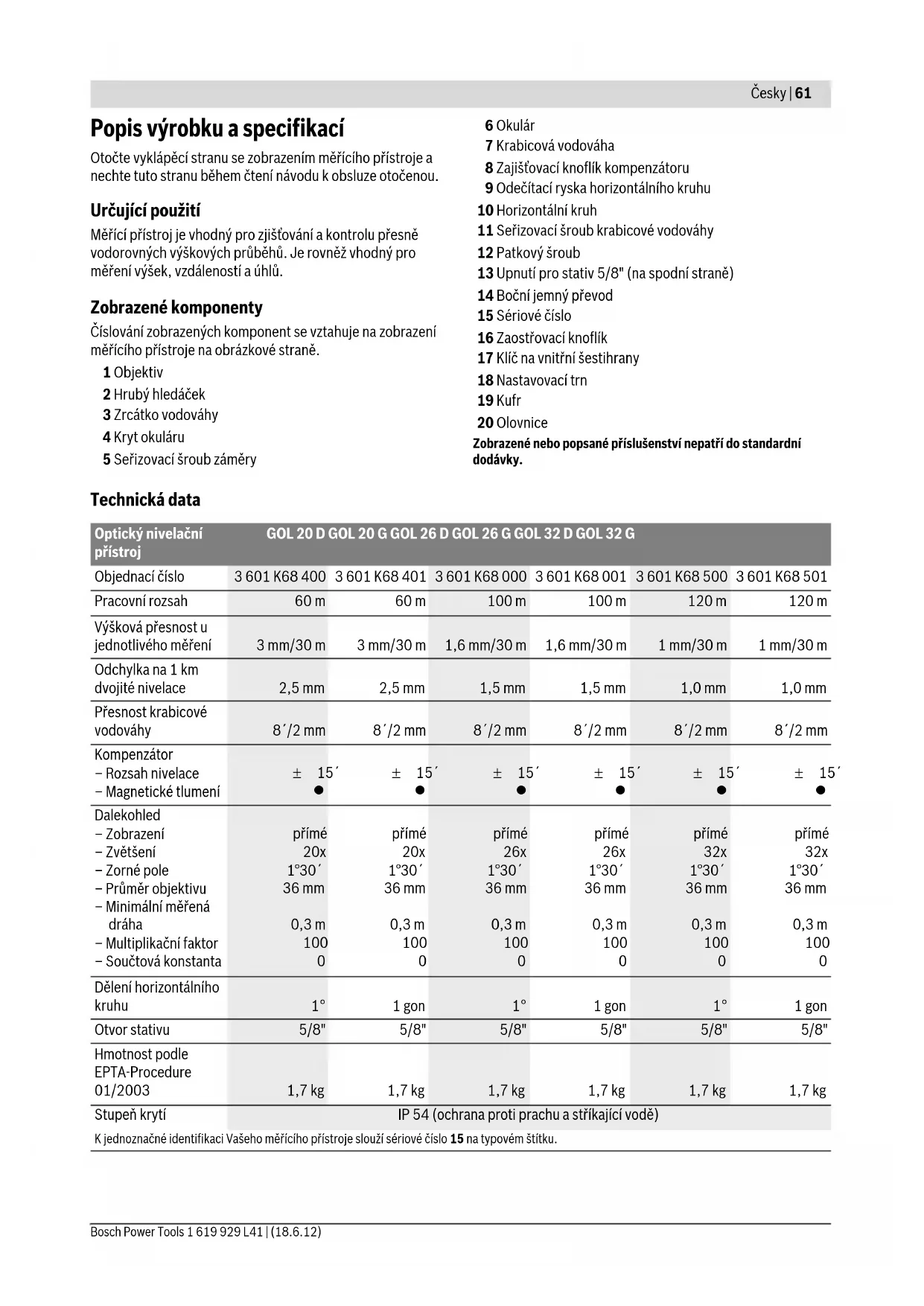

OBJ_BUCH-1239-002.book Page 60 Monday, June 18, 2012 10:51 AMČesky | 61 Bosch Power Tools 1 619 929 L41 | (18.6.12) Popis výrobku a specifikací Otočte vyklápěcí stranu se zobrazením měřícího přístroje a nechte tuto stranu během čtení návodu k obsluze otočenou. Určující použití Měřící přístroj je vhodný pro zjišťování a kontrolu přesně vodorovných výškových průběhů. Je rovněž vhodný pro měření výšek, vzdáleností a úhlů. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení měřícího přístroje na obrázkové straně. 1 Objektiv 2 Hrubý hledáček 3 Zrcátko vodováhy 4 Kryt okuláru 5 Seřizovací šroub záměry 6 Okulár 7 Krabicová vodováha 8 Zajišťovací knoflík kompenzátoru 9 Odečítací ryska horizontálního kruhu 10 Horizontální kruh 11 Seřizovací šroub krabicové vodováhy 12 Patkový šroub 13 Upnutí pro stativ 5/8" (na spodní straně) 14 Boční jemný převod 15 Sériové číslo 16 Zaostřovací knoflík 17 Klíč na vnitřní šestihrany 18 Nastavovací trn 19 Kufr 20 Olovnice Zobrazené nebo popsané příslušenství nepatří do standardní dodávky. Technická data Optický nivelační přístroj GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Objednací číslo 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 Pracovní rozsah 60 m 60 m 100 m 100 m 120 m 120 m Výšková přesnost u jednotlivého měření 3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m Odchylka na 1 km dvojité nivelace 2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm Přesnost krabicové vodováhy 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm Kompenzátor – Rozsah nivelace – Magnetické tlumení ± 15´

Dalekohled – Zobrazení – Zvětšení – Zorné pole – Průměr objektivu – Minimální měřená dráha – Multiplikační faktor – Součtová konstanta přímé 20x 1°30´ 36 mm 0,3 m

přímé 20x 1°30´ 36 mm 0,3 m

přímé 26x 1°30´ 36 mm 0,3 m

přímé 26x 1°30´ 36 mm 0,3 m

přímé 32x 1°30´ 36 mm 0,3 m

přímé 32x 1°30´ 36 mm 0,3 m

Dělení horizontálního kruhu 1° 1gon 1° 1gon 1° 1gon Otvor stativu 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Hmotnost podle EPTA-Procedure 01/2003 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg Stupeň krytí IP 54 (ochrana proti prachu a stříkající vodě) K jednoznačné identifikaci Vašeho měřícího přístroje slouží sériové číslo 15 na typovém štítku. OBJ_BUCH-1239-002.book Page 61 Monday, June 18, 2012 10:51 AM62 | Česky 1 619 929 L41 | (18.6.12) Bosch Power Tools Provoz f Před každým začátkem práce a též po delší přepravě měřicího přístroje zkontrolujte přesnost nivelace a přesnost zobrazování měřícího přístroje. f Chraňte měřící přístroj před vlhkem a přímým slunečním zářením. f Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje. f Zabraňte jakýmkoli nárazům či pádům měřícího přístroje. Po silných vnějších účincích na měřící přístroj byste vždy měli před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřícího přístroje“, strana 63). f Pokud měřící přístroj přepravujete na větší vzdálenosti (např. v autě), vložte jej do dodávaného kufru. Dbejte na správnou polohu měřícího přístroje v kufru. Při vložení do kufru bude kompenzátor zajištěn, jinak se může při prudkých pohybech poškodit. Ustavení/vyrovnání měřícího přístroje Montáž na stativ Stativ umístěte stabilně a spolehlivě proti převrácení nebo sesmeknutí. Měřící přístroj nasaďte upnutím pro stativ 13 na závit stativu a pomocí zajišťovacího šroubu stativu jej pevně přišroubujte. Stativ nahrubo vyrovnejte. Na krátké vzdálenosti lze měřící přístroj přenášet namontovaný na stativu. Aby se přitom měřící přístroj nepoškodil, musí se stativ při transportu držet svisle a nesmí být např. podélně položený přes rameno. Vyrovnání měřícího přístroje Měřící přístroj vyrovnejte pomocí patkových šroubů 12 tak, aby se bublina nacházela ve středu krabicové vodováhy 7. Otáčením prvních dvou patkových šroubů A a B dostaňte bublinu do polohy uprostřed mezi těmito dvěma šrouby. Poté otáčejte třetí patkový šroub C, až se bublina nachází ve středu krabicové vodováhy. Po ustálení krabicové vodováhy se dosud existující odchylky měřícího přístroje od horizontály vyrovnají pomocí kompenzátoru. Během práce pravidelně kontrolujte (např. pohledem do zrcátka vodováhy 3), zda se bublina ještě nachází ve středu krabicové vodováhy. Středění měřícího přístroje nad bodem na zemi Podle potřeby ustřeďte měřící přístroj nad bodem na zemi. K tomu zavěste olovnici 20 na zajišťovací šroub stativu. Měřící přístroj vyrovnejte nad bodem na zemi tím, že buď posunete měřící přístroj na stativu nebo stativ přemístíte. Zaostření dalekohledu Sejměte z objektivu 1 ochranné víčko. Nasměrujte dalekohled na světlý objekt nebo podržte před objektivem 1 bílý list papíru. Otáčejte okulárem 6, až je nitkový kříž vidět ostře a sytě černě. Nasměrujte dalekohled případně za pomoci hrubého hledáčku 2 na nivelační lať. Otáčejte zaostřovacím knoflíkem 16, až je ostře vidět dělící pole nivelační latě. Vyrovnejte otáčením bočního jemného převodu 14 nitkový kříž přesně na střed nivelační latě. Při správně zaostřeném dalekohledu se nesmějí nitkový kříž a obraz nivelační latě vůči sobě posouvat, když se oko za okulárem pohne. Měřící funkce Nivelační lať postavte vždy přesně svisle. Nasměrujte vyrovnaný a zaostřený měřící přístroj na nivelační lať tak, aby nitkový kříž ležel na středu nivelační latě. Odečtení výšky Výšku odečtěte na nivelační lati u prostřední rysky nitkového kříže. V obrázku změřená výška: 1,195 m. Měření vzdálenosti Ustřeďte měřící přístroj nad bodem, od něhož má být vzdálenost změřena. Odečtěte výšku na nivelační lati u horní a dolní rysky nitkového kříže. Vynásobte rozdíl obou výšek číslem 100, abyste obdrželi vzdálenost od měřícího přístroje k nivelační lati. V obrázku změřená vzdálenost: (1,347 m – 1,042 m) x 100 = 30,5 m.

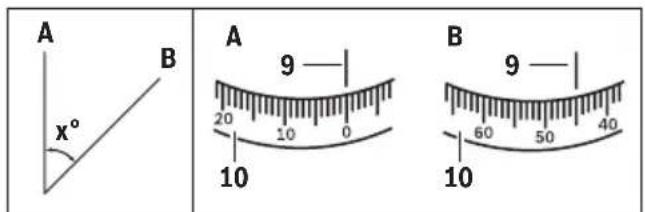

OBJ_BUCH-1239-002.book Page 62 Monday, June 18, 2012 10:51 AMČesky | 63 Bosch Power Tools 1 619 929 L41 | (18.6.12) Měření úhlů Ustřeďte měřící přístroj nad bodem, od něhož má být změřen úhel. Nasměrujte měřící přístroj na bod A. Otočte horizontální kruh 10 nulovým bodem k odečítací rysce 9. Potom nasměrujte měřící přístroj na bod B. Úhel odečtěte na odečítací rysce 9. GOL 20 D/GOL 26 D/GOL 32 D: v příkladu naměřený úhel: 45°. GOL 20 G/GOL 26 G/GOL 32 G: v příkladu naměřený úhel: 45 gon. Kontrola přesnosti měřícího přístroje Před každým začátkem práce a též po delší přepravě měřicího přístroje zkontrolujte přesnost nivelace a přesnost zobrazování měřícího přístroje. Kontrola krabicové vodováhy Měřící přístroj vyrovnejte pomocí patkových šroubů 12 tak, aby se bublina nacházela ve středu krabicové vodováhy 7. Otočte dalekohled o 180°. Nenachází-li se již bublina ve středu krabicové vodováhy 7, musí se krabicová vodováha seřídit. Seřízení krabicové vodováhy Uveďte bublinu krabicové vodováhy 7 otáčením patkových šroubů 12 do polohy uprostřed mezi koncovou polohou zkoumaného pochodu a středem. Otáčejte pomocí klíče na vnitřní šestihrany 17 seřizovací šrouby 11, až se bublina nachází ve středu krabicové vodováhy. Zkontrolujte krabicovou vodováhu otočením dalekohledu o 180°. Podle potřeby proces seřízení opakujte nebo se případně obraťte na servis Bosch. Kontrola kompenzátoru Po vyrovnání a zaostření měřícího přístroje změřte výšku na referenčním bodě. Poté stiskněte zajišťovací knoflík 8 kompenzátoru a opět jej uvolněte. Znovu změřte výšku na referenčním bodě. Neshodují-li se přesně obě výšky, pak nechte měřící přístroj opravit v servisu Bosch. Kontrola nitkového kříže Pro kontrolu potřebujete měřicí dráhu délky ca. 30 m. Měřicí přístroj postavte doprostřed a nivelační latě A a B na oba konce měřicí dráhy. Po vyrovnání a zaostření měřicího přístroje odečtěte výšku na obou nivelačních latích. Vypočtěte rozdíl d mezi výškou a

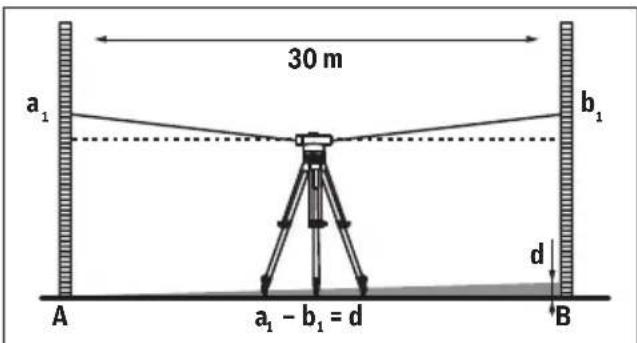

nivelační lati A a výškou b

na nivelační lati B. Příklad:

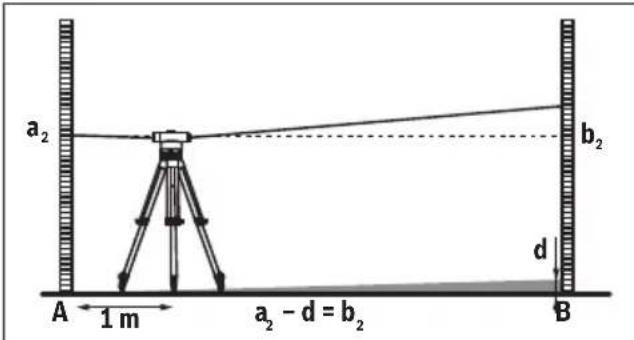

=1,937m– 1,689 m = 0,248 m = d Postavte měřicí přístroj do vzdálenosti ca. 1 m od nivelační lati A. Po vyrovnání a zaostření měřicího přístroje odečtěte výšku a

na nivelační lati A. Odečtěte dříve vypočtenou hodnotu d od naměřené výšky a

aby se obdržela požadovaná hodnota pro výšku b

nivelační lati B. Změřte výšku b

na nivelační lati B. Liší-li se naměřená hodnota o více než 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) resp. 2 mm (GOL 32 D/G) od vypočtené požadované hodnoty, musí se nitkový kříž seřídit. Příklad:

musí při měření činit 1,476 m ± 6mm. GOL 26 D/G: výška b

musí při měření činit 1,476 m ± 3mm. GOL 32 D/G: výška b

musí při měření činit 1,476 m ± 2mm. A B

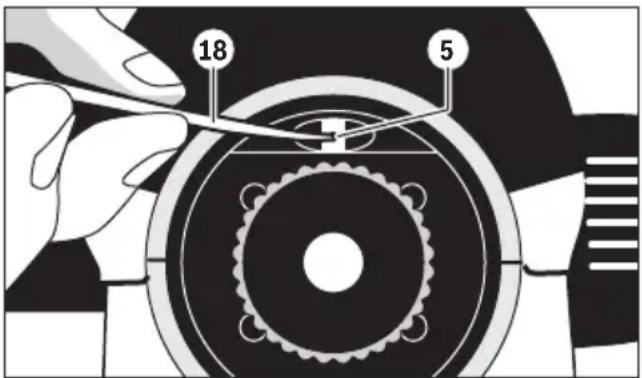

OBJ_BUCH-1239-002.book Page 63 Monday, June 18, 2012 10:51 AM64 | Slovensky 1 619 929 L41 | (18.6.12) Bosch Power Tools Seřízení nitkového kříže Odšroubujte kryt okuláru 4. Otáčejte pomocí nastavovacího trnu 18 seřizovací šroub 5 ve směru resp. proti směru hodinových ručiček, až se při měření dosáhne na nivelační lati B vypočítaná požadovaná hodnota pro výšku b

Kryt okuláru 4 zase našroubujte. Příklad: Při měření b

se musí nastavit hodnota 1,476 m. Ještě jednou zkontrolujte nitkový kříž. Podle potřeby proces seřízení opakujte nebo se případně obraťte na servis Bosch. Údržba a servis Údržba a čištění Měřící přístroj skladujte a přepravujte pouze v dodaném kufru. Udržujte měřící přístroj vždy čistý. Měřící přístroj neponořujte do vody nebo jiných kapalin. Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky a rozpouštědla. S čočkami zacházejte se zvláštní opatrností. Prach odstraňujte pouze měkkým štětcem. Nedotýkejte se čoček prsty. Měřící přístroj a kufr nechte před uskladněním zcela vyschnout. V kufru se nachází sáček s vysoušecím prostředkem, který váže zbytkovou vlhkost. Sáček s vysoušecím prostředkem pravidelně obnovujte. Pokud by došlo přes pečlivou výrobu a zkušební metody u měřícího přístroje někdy k výpadku, nechte opravu provést v autorizovaném servisu pro elektronářadí Bosch. Měřící přístroj sami neotvírejte. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku měřícího přístroje. V případě opravy zašlete měřící přístroj v kufru. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: +420 (519) 305 700 Fax: +420 (519) 305 705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Měřící přístroje, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Starostlivo si prečítajte a dodržiavajte všetky pokyny. TIETO POKYNY SI DOBRE USCHOVAJTE. f Merací prístroj nechávajte opravovať len kvalifiko- vanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná. Popis produktu a výkonu Vyklopte si láskavo vyklápaciu stranu s obrázkami meracieho prístroja a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Tento merací prístroj je určený na zisťovanie a kontrolu presných vodorovných línií (rovín). Takisto je vhodný na meranie výšok, vzdialeností a uhlov. Vyobrazené komponenty Číslovanie jednotlivých zobrazených komponentov sa vzťahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie. 1 Objektív 2 Hrubý hľadáčik 3 Zrkadlo libely 4 Kryt okulára 5 Aretačná skrutka na nastavovanie zrakovej línie 6 Okulár 7 Zapuzdrená libela 8 Aretačný gombík pre kompenzátor 9 Odčítavacia značka pre horizontálny kruh 10 Horizontálny kruh 11 Aretačná skrutka na nastavovanie zapuzdrenej libely
