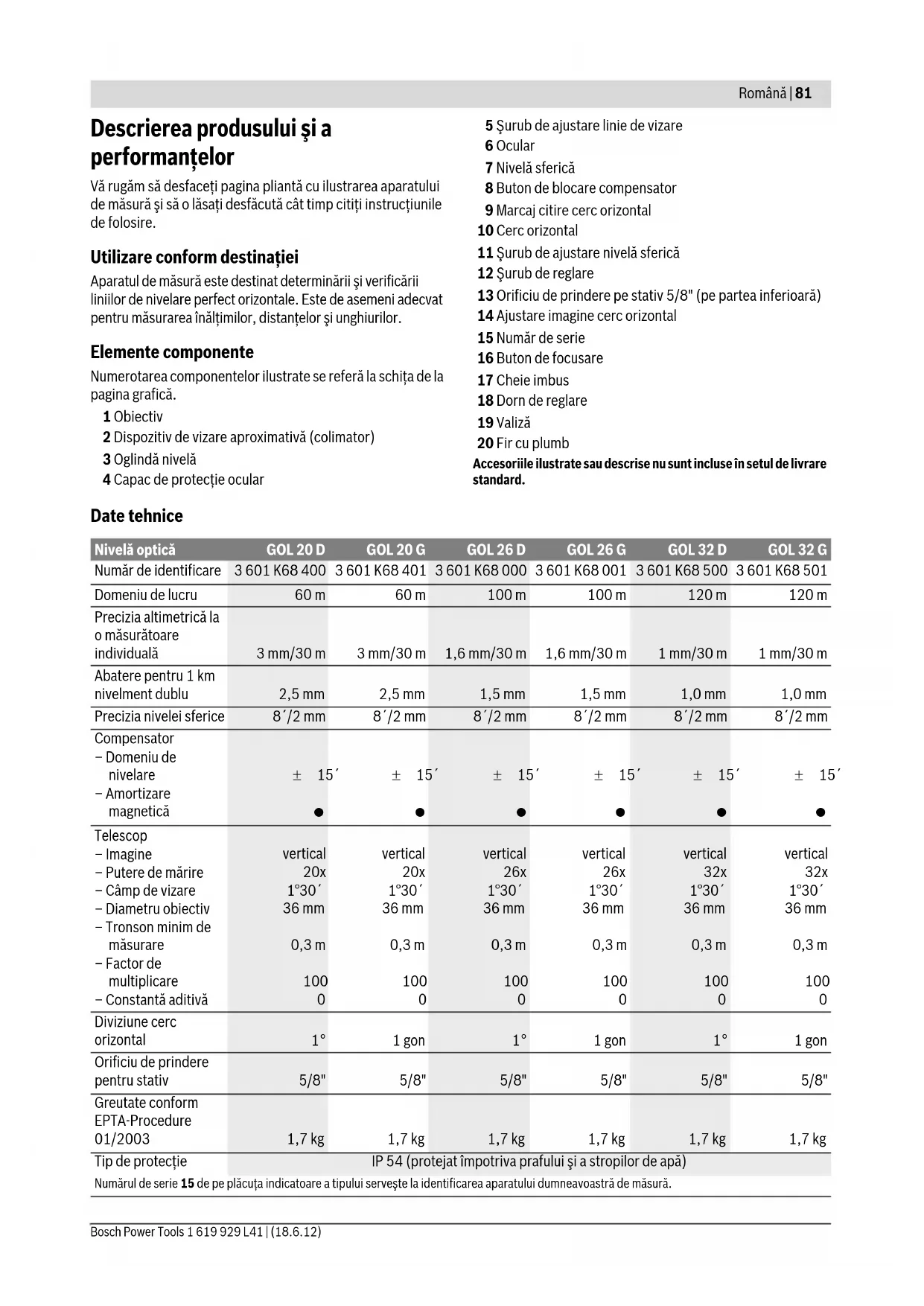

OBJ_BUCH-1239-002.book Page 80 Monday, June 18, 2012 10:51 AMRomână | 81 Bosch Power Tools 1 619 929 L41 | (18.6.12) Descrierea produsului şi a performanţelor Vă rugăm să desfaceţi pagina pliantă cu ilustrarea aparatului de măsură şi să o lăsaţi desfăcută cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Aparatul de măsură este destinat determinării şi verificării liniilor de nivelare perfect orizontale. Este de asemeni adecvat pentru măsurarea înălţimilor, distanţelor şi unghiurilor. Elemente componente Numerotarea componentelor ilustrate se referă la schiţa de la pagina grafică. 1 Obiectiv 2 Dispozitiv de vizare aproximativă (colimator) 3 Oglindă nivelă 4 Capac de protecţie ocular 5 Şurub de ajustare linie de vizare 6 Ocular 7 Nivelă sferică 8 Buton de blocare compensator 9 Marcaj citire cerc orizontal 10 Cerc orizontal 11 Şurub de ajustare nivelă sferică 12 Şurub de reglare 13 Orificiu de prindere pe stativ 5/8" (pe partea inferioară) 14 Ajustare imagine cerc orizontal 15 Număr de serie 16 Buton de focusare 17 Cheie imbus 18 Dorn de reglare 19 Valiză 20 Fir cu plumb Accesoriile ilustrate sau descrise nu sunt incluse în setul de livrare standard. Date tehnice Nivelă optică GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Număr de identificare 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 Domeniu de lucru 60 m 60 m 100 m 100 m 120 m 120 m Precizia altimetrică la o măsurătoare individuală 3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m Abatere pentru 1 km nivelment dublu 2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm Precizia nivelei sferice 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm Compensator – Domeniu de nivelare – Amortizare magnetică ± 15´

Telescop – Imagine – Putere de mărire – Câmp de vizare – Diametru obiectiv – Tronson minim de măsurare – Factor de multiplicare – Constantă aditivă vertical 20x 1°30´ 36 mm 0,3 m

Diviziune cerc orizontal 1° 1gon 1° 1gon 1° 1gon Orificiu de prindere pentru stativ 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Greutate conform EPTA-Procedure 01/2003 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg Tip de protecţie IP 54 (protejat împotriva prafului şi a stropilor de apă) Numărul de serie 15 de pe plăcuţa indicatoare a tipului serveşte la identificarea aparatului dumneavoastră de măsură. OBJ_BUCH-1239-002.book Page 81 Monday, June 18, 2012 10:51 AM82 | Română 1 619 929 L41 | (18.6.12) Bosch Power Tools Funcţionare f Verificaţi precizia de nivelare şi afişare a aparatului de măsură înainte de a începe lucrul cât şi după un transport de mai lungă durată al acestuia. f Feriţi aparatul de măsură de umezeală şi de expunere directă la radiaţii solare. f Nu expuneţi aparatul de măsură unor temperaturi sau unor variaţii extreme de temperatură. De ex. nu-l lăsaţi prea mult timp în autoturism. În cazul unor variaţii mai mari de temperatură lăsaţi mai întâi aparatul să se acomodeze înainte de a-l pune în funcţiune. Temperaturile sau variaţiile extreme de temperatură pot afecta precizia aparatului de măsură. f Evitaţi orice şoc sau cădere a aparatului de măsură. După acţiunea unor influenţe exterioare puternice asupra aparatului de măsură, înainte de a continua lucrul cu acesta, ar trebui să efectuaţi întotdeauna o verificare a preciziei (vezi „Verificarea preciziei aparatului de măsură“, pagina 83). f Introduceţi aparatul de măsură în valiza din setul de livrare, atunci când îl transportaţi la distanţe mai mari (de ex. în autoturism). Aveţi grijă ca aparatul de măsură să fie poziţionat corect în valiză. La introducerea în valiză, compensatorul se blochează pentru că altfel s-ar putea deteriora din cauza mişcărilor puternice din timpul transportului. Amplasarea/alinierea aparatului de măsură Montare pe stativ Aşezaţi stativul într-o poziţie stabilă şi asiguraţi-l împotriva răsuturnării sau alunecării. Puneţi aparatul de măsură cu orificiul de prindere pe stativ 13 pe filetul stativului şi fixaţi prin înşurubare aparatul de măsură cu şurubul fixare al stativului. Aliniaţi brut stativul. Pe distanţe scurte, aparatul de măsură poater fi transportat fiind montat pe stativ. Pentru a nu deteriora aparatul de măsură, în timpul transportului stativul trebuie ţinut vertical şi nu trebuie aşezat de ex. longitudinal pe umăr. Alinierea aparatului de măsură Orientaţi astfel aparatul de măsură cu ajutorul şuruburilor de calare 12, încât bula de aer să se afle în centrul nivelei sferice 7. Aduceţi bula de aer, răsucind primul din cele două şuruburi de calare A şi B, la mijloc, între aceste două şuruburi. Răsuciţi apoi al treilea şurub de calare C, până când bula de aer se va afla în centrul nivelei sferice. Abaterile aparatului de măsură de la orizontală, existente după centrarea nivelei sferice, sunt contrabalansate de compensator. Controlaţi regulat în timpul lucrului (de ex. privind oglinda nivelei 3), dacă bula de aer se află în centrul nivelei sferice. Centrarea aparatului de măsură deasupra unui punct la sol Dacă este necesar centraţi aparatul de măsură deasupra unui punct la sol. Agăţaţi în acest scop firul cu plumb 20 de şurubul de fixare al stativului. Aliniaţi aparatul de măsură deasupra punctului la sol, fie deplasând aparatul de măsură pe stativ, fie deplasând stativul. Focusarea telescopului Îndepărtaţi capacul de protecţie de pe obiectivul 1. Îndreptaţi telescopul asupra unui obiect luminos sau ţineţi o foaie de hârtie albă în faţa obiectivului 1. Rotiţi ocularul 6, până când crucea reticulară se vede clar şi este de culoare negru închis. Îndreptaţi telescopul asupra mirei, eventual cu ajutorul dispo- zitivului de vizare aaproximativă 2. Răsuciţi butonul de focusare 16, până cân zona cu diviziuni gradate a mirei poate fi văzută clar. Orientaţi exact crucea reticulară spre mijlocului mirei, rotind dispozitivul de ajustare a imaginii cercului orizontal 14. Dacă telescopul a fost focusat corect, crucea reticulară şi imaginea mirei nu au voie să se deplaseze una spre cealaltă, atunci când ochiul este mişcat în spatele ocularului. Funcţii de măsurare Poziţionaţi întotdeauna perfect vertical mira. Îndreptaţi apara- tul de măsură aliniat şi focusat spre miră, astfel încât crucea reticulară să fie poziţionată deasupra mijloculului mirei. Citirea înălţimii Citiţi înălţimea pe miră la linia din mijloc a crucii reticulare. Înălţimea măsurată în figură: 1,195 m. Măsurarea distanţei Centraţi aparatul de măsură deasupra punctului, din care trebuie măsurată distanţa. Citiţi înălţimea pe miră, la linia superioară şi inferioară a crucii reticulare. Înmulţiţi cu 100 diferenţa dintre cele două înălţimi, pentru a obţine distanţa de la aparatul de măsură până la miră. Distanţa măsurată în figură: (1,347 m – 1,042 m) x 100 = 30,5 m.

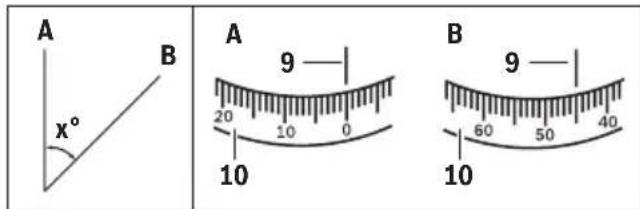

OBJ_BUCH-1239-002.book Page 82 Monday, June 18, 2012 10:51 AMRomână | 83 Bosch Power Tools 1 619 929 L41 | (18.6.12) Măsurarea unghiurilor Centraţi aparatul de măsură deasupra punctului din care trebuie măsurat unghiul. Îndreptaţi aparatul de măsură spre punctul A. Rotiţi cercul orizontal 10 cu punctul zero spre marcajul de citire 9. Îndreptaţi apoi aparatul de măsură spre punctul B. Citiţi unghiul pe marcajul de citire 9. GOL 20 D/GOL 26 D/GOL 32 D: Unghiul măsurat în exemplu: 45°. GOL 20 G/GOL 26 G/GOL 32 G: Unghiul măsurat în exemplu: 45 gon. Verificarea preciziei aparatului de măsură Verificaţi precizia de nivelare şi afişare a aparatului de măsură înainte de a începe lucrul cât şi după un transport de mai lungă durată al acestuia. Verificarea nivelei sferice Orientaţi astfel aparatul de măsură cu ajutorul şuruburilor de calare 12, încât bula de aer să se afle în centrul nivelei sferice 7. Rotiţi telescopul la 180°. Dacă bula de aer nu se mai află în centrul nivelei sferice 7, aceasta din urmă trebuie reajustată. Reajustarea nivelei sferice Aduceţi bula de aer a nivelei sferice 7, prin răsucirea şuruburilor de calare 12, într-o poziţie situată la mijloc, între poziţia finală a procesului de verificare şi centru. Răsuciţi cu ajutorul cheii imbus 17 şuruburile de ajustare 11, până când bula de aer se va afla în centrul nivelei sferice. Verificaţi nivela sferică rotind telescopul la 180°. Dacă este necesar, repetaţi procedura de ajustare sau eventual adresaţi-vă centrului de asistenţă tehnică şi service post- vânzări Bosch. Verificarea compensatorului După alinierea şi focusarea aparatului de măsură măsuraţi înălţimea într-un punct de referinţă. Apăsaţi apoi butonul de blocare 8 al compensatorului şi eliberaţi-l din nou. Măsuraţi din nou înălţimea în punctul de referinţă. Dacă cele două înălţimi nu coincid exact, predaţi aparatul de măsură pentru reparare la un centru de asistenţă tehnică şi service post-vânzări Bosch. Verificarea crucii reticulare Pentru verificare aveţi nevoie de un tronson de măsurare de aprox. 30 m lungime. Aşezaţi aparatul de măsură în mijloc iar mirele A şi B în cele două capete ale tronsonului de măsurare. După alinierea şi focusarea aparatului de măsură citiţi înălţimea pe cele două mire de nivelment. Calculaţi diferenţa d intre înălţimea a

de pe mira de nivelment A şi înălţimea b

=1,937m– 1,689 m = 0,248 m = d Amplasaţi aparatul de măsură la o distanţă de aprox. 1 m de mira de nivelment A. După alinierea şi focusarea aparatului de măsură citiţi înălţimea a

de pe mira de nivelment A. Scădeţi valoarea calculată d din înălţimea măsurată a

, pentru a obţine valoarea de referinţă pentru înălţimea b

de pe mira de nivelment B. Măsuraţi înălţimea b

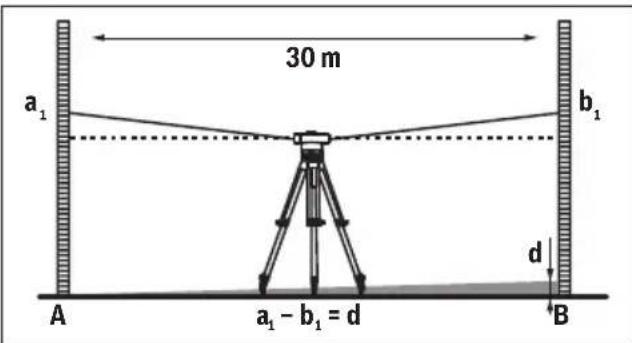

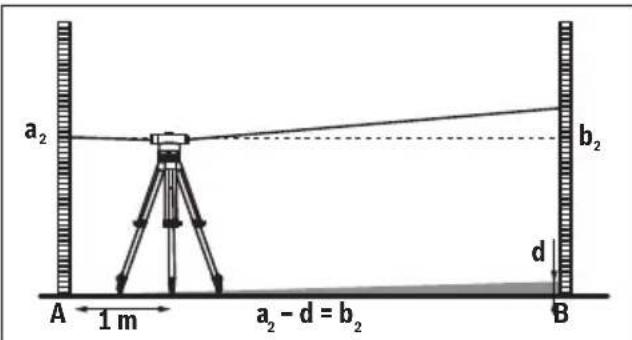

cu mira de nivelment B. Dacă valoarea măsurată se abate cu mai mult de 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) respectiv 2 mm (GOL 32 D/G) de la valoarea de referinţă calculată, crucea reticulară trebuie reajustată. Exemplu:

– d =1,724m– 0,248 m = 1,476 m GOL 20 D/G: La măsurare, înălţimea b

trebuie să fie de 1,476 m ± 6mm. GOL 26 D/G: La măsurare, înălţimea b

trebuie să fie de1,476 m ± 3 mm. GOL 32 D/G: La măsurare, înălţimea b

trebuie să fie de1,476 m ± 2 mm. A B

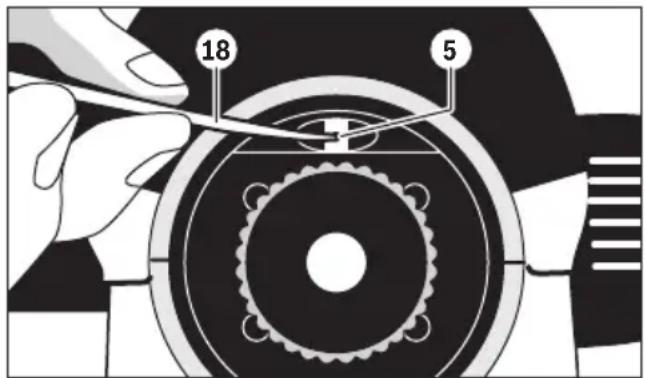

OBJ_BUCH-1239-002.book Page 83 Monday, June 18, 2012 10:51 AM84 | Áúëãàðñêè 1 619 929 L41 | (18.6.12) Bosch Power Tools Reajustarea crucii reticulare Deşurubaţi capacul de protecţie al ocularului 4. Răsuciţi cu ajutorul dornului de reglare 18 şurubul de ajustare 5 în sensul resp. în sens contrar mişcării acelor de ceasornic, până când la măsurătoarea de pe mira de nivelment B se va obţine valoarea de referinţă calculată pentru înălţime b
