Popis výrobku a vykonu

Rid'te se obrzky v predni casti nadvu k obslze.

Pouziti v souladus urcenym ucelem

Vyrovnámi méricho prístroje

Kontrola présnosti mériciho prístroje

Prid kazdym zahajenim prace a po delsi preprave mericho pristroje zkontrolujte presnost merenia zobrazeni mericho pristroje.

Kontrola krabicové libely

Bezpečnostné upozornenia

Vyobrażene alebo opisané prisluşenstvo nepatri do standardného roszahu dováky. Kompletné prisluşenstvo najdete v našom sistente prisluşenstva.

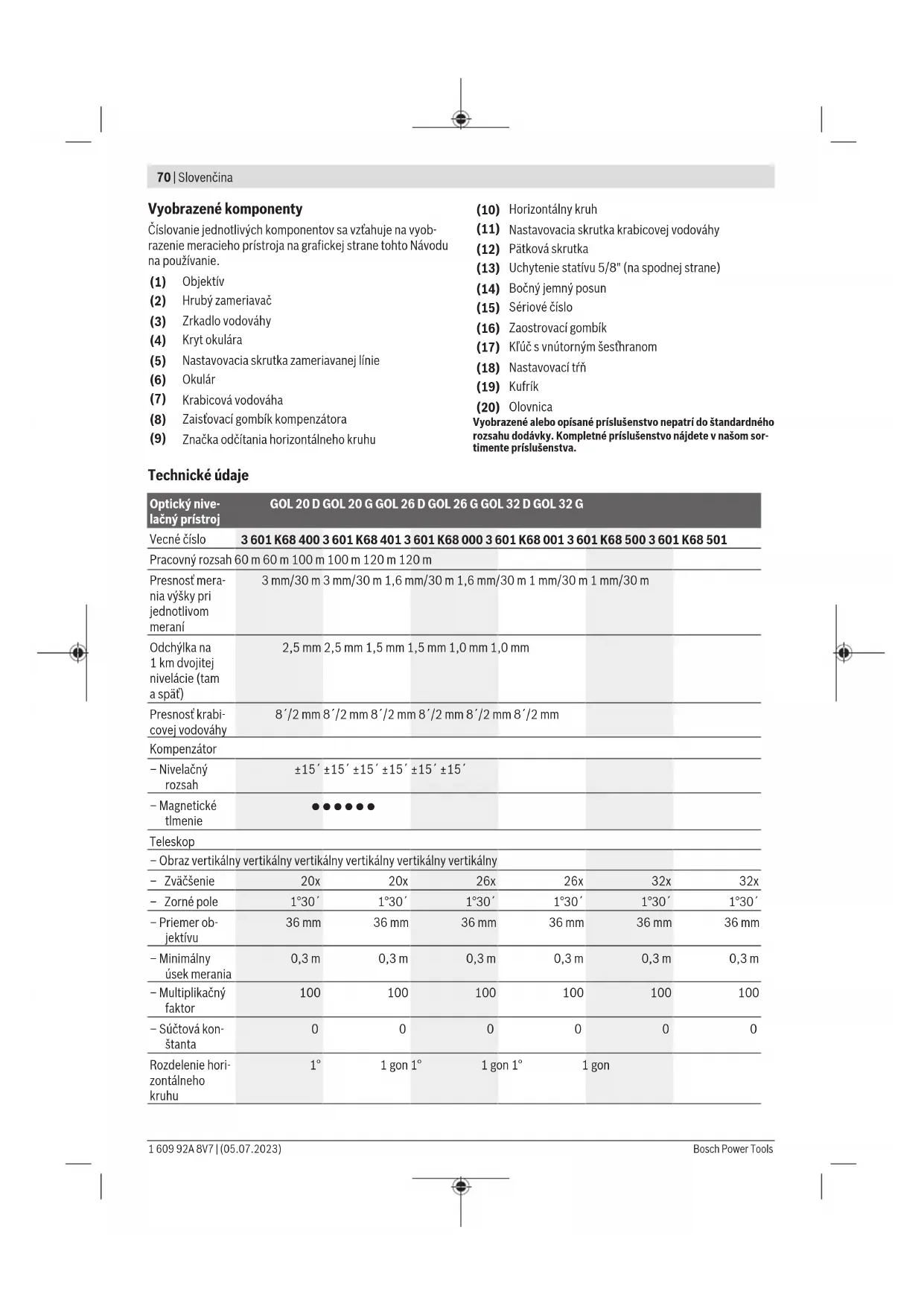

Technické udaje

Optický nive-lačný pristroj	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Vecné Čísló	3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501
Pracovný rozsah	60 m 60 m 100 m 100 m 120 m
Presnost' mera-nia výšky pri-jednotlivom merani	3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m
Odchýlka na 1 km dvojitej nivalácie (tam a spáť)	2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm
Presnoš' krabi-covej vodováhy	8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm
Kompenzátör
-Nívelačný rozsah	±15' ±15' ±15' ±15' ±15'
-Magnetické tlmenie	●●●●●●●
Teleskop
-Obraz vertikálny vertikálny vertikálny vertikálny vertikálny vertikálny vertikálny
-Zváčsenie	20x	20x	26x	26x	32x	32x
-Zorné pole	1°30'	1°30'	1°30'	1°30'	1°30'	1°30'
-Priemer ob-jektivu	36 mm	36 mm	36 mm	36 mm	36 mm	36 mm
-Minimálny ušek merania	0,3 m	0,3 m	0,3 m	0,3 m	0,3 m	0,3 m
-Multiplikačný faktor	100	100	100	100	100	100
-Súčtová kon-STanta	0	0	0	0	0	0
Rozdelenie hori-zontálneho kruhu	1°	1 gon 1°	1 gon 1°	1 gon

Optický nive-lacñy prístroi	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Uchytenie stati-vu	5/8" 5/8" 5/8" 5/8" 5/8" 5/8" 5/8"
Hmotnost podlaEPTA-Proce-dure 01:2014	1,5 kg 1,5 kg 1,5 kg 1,5 kg 1,5 kg 1,5 kg
Stupeř ochrany IP 54 (chránené proti prachu a streakajúcej vode)

Na Jednoznacnu identifikaciu vasho meraceho pristroja sluzi seriove cislo (15) uveden na typovom stitku.

Prevádzka

Pred každou prácou a po dlhšej preprave meracieho prístroja skontrolujte presnost nivalácie a presnost zobrazovania meracieho prístroja.
Meraci pristroj chrante pred vlhkom a pred priamym slnechnym ziarenim.
Meraci pristroj nevystavujte extrmnym teplotam alebo teplotnym vkyvom. Nenechavajte ho napriklad dlhsi cas lezaf v automobile.V pripeva csih teplotnchy vkyvov nechajte meraci pristroj pred uvedenim do prevadzky zahriat.Pri extrmnych teplotach alebo v priade kolisania telot moze byt negativne ovplyvnena presnost meracieho pristroja.
Zabrante akymkofvek naraizom alebo padom meracieho pristroja. Pri silnych vonkajish vplyvoch by ste mali vzdy pred dalsou pracou vykonat skusku presnosti meracieho pristroja (pozri „Skuska presnosti meracieho pristroja", Stranka 72).
Ak meraci pristroj prenăsate na văčsie vdialenosti (napr. autom), uložte ho do dodaného kufrika. Davajte pozor na správnu polohu meracieho pristroja v kufri-ku. Pri VKladani do kufrika zaistite kompenzátor, pretoze sa pri silnejsich pohyboch moze poskodit.

Umiestnenie/vyrovnanie meracieho pristroja

Montáz na stativ

Postavte stativ stabilne a zaistite ho proti prevalnteniu alebo zośmyknutiu. Nasad'te meraci pristroj s uchytenim stativu (13) na zavit stativu a meraci pristroj pevnie priskrutkujte pomocou aretačnej skrutky stativu.

Stativ zhruba vyrovnajte.

Na kratsie vzdialenosti mozno meraci pristroj prenasat na montovany na stative. Aby sa meraci pristroj pritom neposkodil, stativ je nutne pri prenasani drzat zvisle a nesmie sa napr. poloizt pozdiz cze plicia.

Vyrovnanie meraceho pristroja

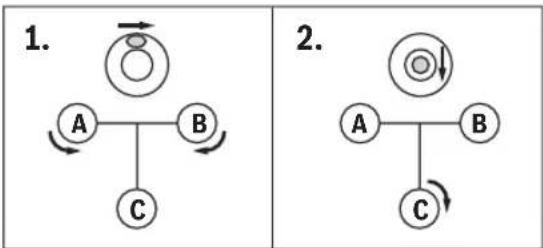

Meraci pristroj vyrovnajte pomocou patkovych skrutiek (12) tak, aby sa vzduchová bublina nachadzala v strede krabicovejvodováhy (7).

Vzduchovu bublinu uvedte otacanim Jednej z patkovych skrutiek A a B do polohy v strede medzi tymito dvomi skrutkami. Potom otacajte tretiu patkovu skrutku C dovtedy, kym sa vzduchová bublina nenachadza v strede krabicovejvodováhy.

Po nastaveni krabicovej vodováhy vyrovnajte eSTE existujúce odchylky meraceho pristroja od vodorovnej roviny pomocou kompenzátora.

Pocas prace pravidene kontrlujte (napr. pozretim do zrkadla vodováhy (3)), ci sa vzduchová bublina stale nachá-dza v strede krabicovej vodováhy.

Vycentrovanie meracieho pristroja nad bodom na zemi

Meraci pristroj v priride potreby vycentruje nad bodom na zemi. Zaveste pritom olovnicu (20) na aretacn u skrutku stativu. Vyrovnajte meraci pristroj nad tymto bodom na zemi tak, ze bud posuniete meraci pristroj na stative alebo stativ prestavite.

Zaostrenie teleskopu

Odoberte ochranny kryt z objektivu (1).

Nasmerujte teleskop na nejaký svétly objekt alebo podržte pred objektivom (1) list bieleho papiera. Otracajte okular (6), kým nie je vidiet nitkový križ ostro a tmavocierno.

Nasmerujte teleskop na nivalacnlu latu, v pripe potreby pomocou hrubeho zameriavaca (2). Otaçajte zaostrovaci gombik (16), kym nie je zretelne vidiet stipnicu nivalacnej laty. Nasmerujte otacanim boceho jemneho posunu (14) nitkovy kriz presne na stred nivalacnej laty.

Pri správné zaostrenom teleskope s na smú nitkovy križ a obraz nivalacnej laty navzajom posúvat, ke'd sa ok zo oku-lárom pohybuje.

Meracie funkcie

Nivelačnú latu postavte vždy presne zvisle. Nasmerujte vyrovná y a zaostrený meraci pristroj na nivalačnú latu tak, aby sa nitkový križ nachadzal v strede nivalačnej laty.

72 Slovencina

Odčitanie výšky

Vyška n a nivalačnej late odćitate pri strednej Čiarke nitkového kríza.

Vyška nameraná na obrázku: 1, 195 m.

Meranie vzdialenosti

Vcentrujte meraci pristroj nad bodom, od ktoreho chcete merat vzdialenost.

Odcitajte vysku na nivalacnej late pri hornej a dolnej ciarke nitkového križa. Vynasobte rozdiel oboch vyšok cislom 100, aby ste ziskali vzdialenost od meracieho pristroja k nivalacnej late.

Na obrzku nameranvzdialenost: (1,347m - 1,042m)× 100 = 30.5m

Meranie uhl

Vcentruijte meraci pristroj nad bodom, od ktoreho chceter meraf uhol.

(10) (10)

Nasmerujte meraci pristroj na bod A. Otocte horizontalny kruh (10) s nulovym bodom k značke odćitania (9). Potom nasmerujte meraci pristroj na bod B. Odćitajte uhol na značke odćitania (9).

GOL 20 D/GOL 26 D/GOL 32 D: uhol namerany v priklade: 45^

GOL 20 G/GOL 26 G/GOL 32 G: uhol namerany v priklade: 45 gon.

Skúška presnosti meracieho pristroja

Pred kazdou pracou a po dlhsej preprave meracieho pri-stroja skontrolujte presnost nivelacia a presnost zobrazovania meracieho pristroja.

Kontrola krabicovej vodováhy

Meraci pristroj vyrovnajte pomocou patkovych skrutiek (12) tak, aby sa vzduchová bublina nachadzala v strede krabicovejvodováhy (7).

Otocte teleskop o 180^ Ak sa vzduchová bublina uż nenachadza v strede krabicovej vodováhy (7), je nutné krabicovú vodováhu skalibrovat.

Kalibrácia krabicovej vodováhy

Vzduchovu bublinu krabicovej vodováhy (7) uved'te otacanim patkovych skrutiek (12) do polohy v strede medzi koncovou polohou skusobného postupu a stredom.

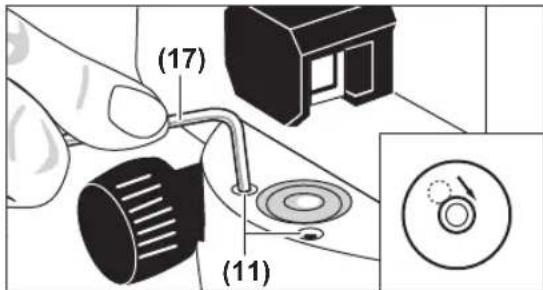

Pomocou kluca s vnutornym seshtranom (17) otacajte na
stavovacie skrutky (11), kym sa vzduchova bublina
nenachadza v strede krabicovej vodováhy.

Skontrolujte krabicov vodovahu otočenim teleskopu o 180°. V pripeade potreby zopakujte kalibračny postup alebo kontaktujte zakaznicky servis Bosch.

Po vyrovnani a zaostreni meraceho pristroja zmerajte vysku nejakého referencného bodu. Potom stlačte zaistovaci gombík (8) kompenzátrora a opát ho uvolnite. Znova zmerajte vysku referencného bodu.

Ak sa obidve vysky navzajom presne nezhoduju, nechajte meraci pristroj opravit v zakaznickom servise Bosch.

Kontrola nitkového kríža

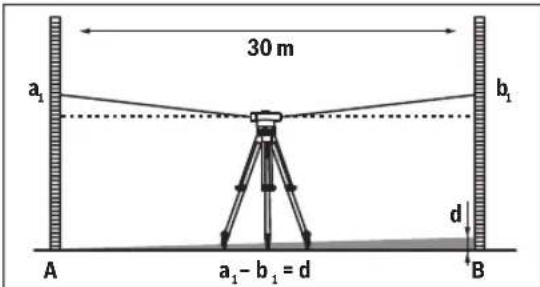

Na kontrlu potrebujete volny usek dlhy priblizne 30 m. Postavte meraci pristroj do stredu a nivalacne laty A a B na oba konce meracieho useku.

Po vyrovnani a zaostreni meraceho pristroja odcitajte vysku na oboch nivalacnych latach. Vypocitaje rozdiel d medzi vyskou a, na nivalacnej late A a vyskou b, na nivalacnej late B.

Priklad:

a. = 1,937m

b_1 = 1,689m

a_1 - b_1 = 1,937m - 1,689m = 0,248m = d

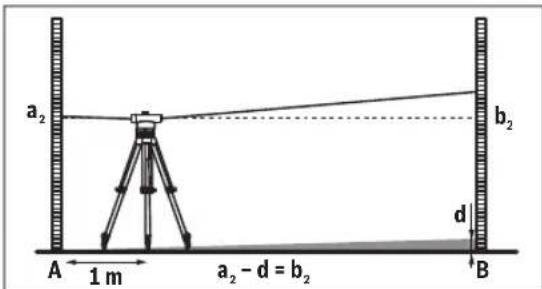

Postavte meraci pristroj vo vzdialenosti cca 1 m od nivalacnej laty A. Po vyrovnani a zaostreni meracieho pristroja odcitajte vysku a na nivalacnej late A.

Odcitajte predytym vypocitanu hodnotu od nameranj ysky a,aby ste ziskali pozadovanu hodnotu pre ysku b, na nivelacnej late B.

Zmerajte vysku b_2 na nivalacnej late B. Ak sa nameraná hodnota odlišije o viac ak 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) alebo 2 mm (GOL 32 D/G) od vypocitanej požadovanej hodnoty, nitkový križ je nutné skalibrovat. Priklad:

a_2 = 1,724m

d = 0,248m

a- d = 1,724m - 0,248m = 1,476m

GOL 20 D/G: Vyska b_2 musi byt pri merani 1,476m± 6mm GOL 26 D/G: Vyska b_2 musi byt pri merani 1,476m± 3mm GOL 32 D/G: Vyska b_2 musi byt pri merani 1,476m± 2mm

Kalibrácia nitkového kríza

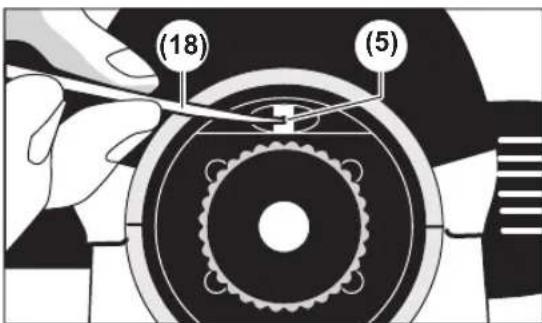

Odskrutkujte kryt okulara (4). Pomocou nastavovacieho tna (18) otacajte nastavovaci skrutku (5) v smere alebo proti smeru hodinovych ruciiek, kym pri merani na nivelacnej late B nedosiahnete yypocitanu pozadovanu hodnotu pre vysku b.

Opat naskrutkujte kryt okulara (4).

Priklad:

Pri merani b, musi byt nastavena hodnota 1,476 m.

Nitkov križ este raz skontrolujte. V pripe de potreby zopakujte kalibračny postup alebo kontaktujte zákaznicky servis Bosch.

Udrzba a servis

Udrzba a cistenie

Servisiné stredisko Vám opodovie na otázky týkajúce sa opravya a udžby Vásho produktu akj nahradnych dielov. Rozkladove vykresy a informácie o nahradnych dieloch najdete tiež na: www.bosch-pt.com

V pripeode otazok tykajucich sa naishyrobkov a prisluensstva Vam ochote pomoze poradensky tim Bosch.

V priade akychkolvek otazok a objednavok nahradnych dielov uvdzajte bezpodmienecne 10-miestne vecné cislo uvedené na typovom stitku vyrobku.

Slovakia

Na www.bosch-pt.sk si możete objednat opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk
