JUHISED. u Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö. Toote kirjeldus ja kasutusjuhend Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Mõõteriist on ette nähtud täpselt horisontaalsete kõrgusjoonte määramiseks ja kontrollimiseks. Ta sobib ka kõrguste, kauguste ja nurkade mõõtmiseks. Kujutatud komponendid Kujutatud komponentide numeratsiooni aluseks on jooniseleheküljel toodud numbrid. (1) Objektiiv (2) Jämevisiir (3) Vesiloodi peegel (4) Okulaari kate (5) Justeeritav vaatejoon (6) Okulaar (7) Ümar vesilood (8) Kompensaatori lukustaminupp (9) Horisontaalringi lugemismärgis (10) Horisontaalring (11) Justeeritav ümar vesilood (12) Jalakruvi (13) Statiivi kinnituskoht 5/8" (alaküljel) (14) Külgmine peenajam (15) Seerianumber (16) Fokusseerimisnupp (17) Sisekuuskantvõti (18) Seadetorn (19) Kohver Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)120 | Eesti (20) Lood Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate meie lisavarustusprogrammist. Tehnilised andmed Optiline nivelleerimisse ade GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Tootenumber 3601K68400 3601K68401 3601K68000 3601K68001 3601K68500 3601K68501 Tööpiirkond 60m 60m 100m 100m 120m 120m Kõrgustäpsus üksikmõõtmisel 3mm/30m 3mm/30m 1,6mm/30m 1,6mm/30m 1mm/30m 1mm/30m 1km topeltnivelleeri mise hälve 2,5mm 2,5mm 1,5mm 1,5mm 1,0mm 1,0mm Ümara vesioodi täpsus 8´/2mm 8´/2mm 8´/2mm 8´/2mm 8´/2mm 8´/2mm Kompensaator – Nivelleerimis piirkond ±15´ ±15´ ±15´ ±15´ ±15´ ±15´ – Magnet- tõukeleevend

● ● ● ● ● ● Pikksilm – Joonis püstine püstine püstine püstine püstine püstine – Suurendus 20x 20x 26x 26x 32x 32x – Vaateväli 1°30´ 1°30´ 1°30´ 1°30´ 1°30´ 1°30´ – Objektiivi läbimõõt 36mm 36mm 36mm 36mm 36mm 36mm – Minimaalne mõõtelõik 0,3m 0,3m 0,3m 0,3m 0,3m 0,3m – Kordistamist egur

– Lisakonstant 0 0 0 0 0 0 Horisontaalringi jaotis 1° 1gon 1° 1gon 1° 1gon Statiivi kinnituskoht 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Kaal EPTA- Procedure01:2 014 järgi 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg Kaitseaste IP54 (kaitstud tolmu ja veepritsmete eest) Teie mõõteriista ühetähenduslikuks identimiseks kasutatakse tüübisildil olevat seerianumbrit(15). Töö u Kontrollige enne iga töö alustamist ning mõõteriista pikema transportimise järel mõõteriista nivelleerimis- ja näidutäpsust. u Kaitske mõõteriista niiskuse ja otsese päikesekiirguse eest. u Ärge jätke mõõteriista äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Suurte temperatuurikõikumiste korral laske mõõteriistal enne kasutuselevõtmist esmalt keskkonnatemperatuuriga kohaneda. Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõõteriista täpsus väheneda. u Vältige mõõteriista igasuguseid lööke ja kukkumisi. Mõõteriista tugevate väliste mõjutuste järel peate alati enne edasitöötamist viima läbi täpsusekontrolli (vaadake „Mõõteriista täpsuse kontroll“, Lehekülg121). 1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsEesti | 121 u Pange mõõteriist selle pikematel lõikudel (nt autos) transportimiseks tarnekomplekti kuuluvasse kohvrisse. Jälgige mõõteriista õiget asendit kohvris. Kohvrisse asetamisel lukustatakse kompensaator, mida muidu võidakse tugevate liigutustega vigastada. Mõõteriista ülesseadmine/joondamine Kinnitamine statiivile Seadke statiiv üles stabiilselt ja ümberkukkumise või libisemise vastu tõkestatult. Asetage mõõteriist statiivi kinnituskohaga(13) statiivi keermele ja keerake statiivi fikseerimiskruviga kinni. Joondage statiiv jämedalt. Lühemaid vahemaid võib mõõteriista kanda statiivile kinnitatult. Et mõõteriista sealjuures mitte vigastada, tuleb statiivi hoida transpordil vertikaalselt ja seda ei tohi näiteks pikiti õlale asetada. Mõõteriista joondamine Joondage mõõteriist jalakruvide(12) abil nii, et õhumull on ümara vesiloodi(7) keskel.

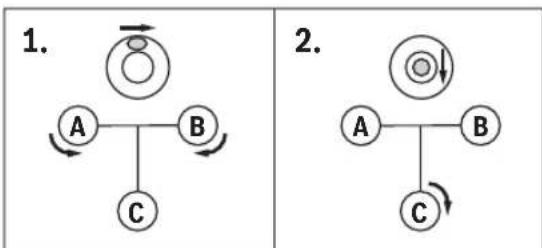

Viige õhumull mõlemat esimest jalakruvi A ja B keerates nende kruvide vahele keskasendisse. Seejärel keerake kolmandat jalakruvi C, kuni õhumull on ümara vesiloodi keskel. Ümara vesiloodi paikaseadmise järel ühtlustatakse mõõterista veel olemasolevad hälbed horisontaalasendist kompensaatori poolt. Kontrollige töö ajal korrapäraselt (nt pilguga vesiloodi peeglisse(3)), kas õhumull on veel ümara vesiloodi keskel. Mõõteriista keskmestamine maapunktile Keskmestage vajadusel mõõteriist maapunktile. Riputage selleks statiivi fikseerimiskruvile lood(20). Seadke mõõteriist maapunkti kohale, nihutades mõõteriista statiivil või reguleerides statiivi. Pikksilma fokusseerimine Eemaldage objektiivilt(1) kaitsekate. Suunake objektiiv heledale objektile või hoidke objektiivi(1) ees leht valget paberit. Pöörake okulaari(6), kuni niitrist on teravalt ja sügavmustalt näha. Suunake pikksilm nivelleerimislatile, vajadusel jämevisiiri(2) abil. Pöörake fokusseerimisnuppu(16), kuni nivelleerimislati jaotusväli on teravalt näha. Suunake külgmist peenajamit(14) pöörates niitrist täpselt nivelleerimislati keskele. Õigesti fokusseeritud pikksilma korral ei tohi niitrist ja kujutis nivelleerimislatil silma liigutamisel objektiivi taga omavahel nihkuda. Mõõtmisfunktsioonid Seadke nivelleerimislatt alati täpselt vertikaalseks. Suunake joondatud ja fokusseeritud mõõteriist nivelleerimislatile, nii et niitrist on nivelleerimislati keskel. Kõrguse lugemine Lugege kõrgus nivelleerimislatil niitristi keskmise joone kohal. Joonisel mõõdetud kõrgus: 1,195m. Kauguse mõõtmine Keskmestge mõõteriist punkti kohale, millest alates tuleb kaugust mõõta. Lugege kõrgus nivelleerimislatil niitristi ülemise ja alumise joone kohal. Mõõteriista kauguse leidmiseks nivelleerimislatist korrutage mõlema kõrguse vahe 100-ga. Joonisel mõõdetud kaugus: (1,347m–1,042m)x100=30,5m. Nurga mõõtmine Keskmestage mõõteriist punkti kohale, millest tuleb nurka mõõta.

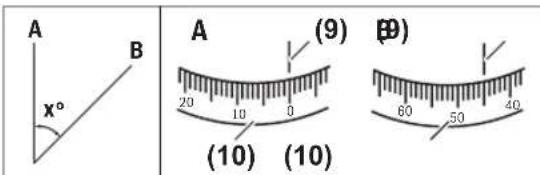

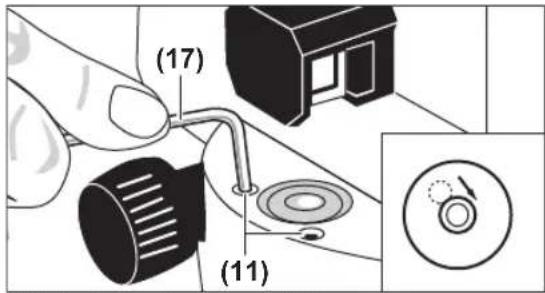

(9) (9) (10) (10) Suunake mõõteriist punktile A. Pöörake horisontaalring(10) nullpunktiga lugemismärgisele(9). Suunake mõõteriist seejärel punktile B. Lugege nurk lugemismärgise(9) juures. GOL20D/GOL26D/GOL32D: näites mõõdetud nurk: 45°. GOL20G/GOL26G/GOL32G: näites mõõdetud nurk: 45gon. Mõõteriista täpsuse kontroll Kontrollige enne iga töö alustamist ning mõõteriista pikema transportimise järel mõõteriista nivelleerimis- ja näidutäpsust. Ümara vesiloodi kontrollimine Joondage mõõteriist jalakruvide(12) abil nii, et õhumull on ümara vesiloodi(7) keskel. Pöörake pikksilma 180°. Kui õhumull ei ole enam ümara vesiloodi(7) keskel, tuleb ümar vesilood järeljusteerida. Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)122 | Eesti Ümara vesiloodi järeljusteerimine Viige ümara vesiloodi(7) õhumull jalakruvisid(12) keerates kontrollimistoimingu lõppasendi ja keskkoha vahelisse keskasendisse. (17) (11) Pöörake sisekuuskantvõtmega(17) justeerimiskruvisid(11), kuni õhumull on ümara vesiloodi keskel. Kontrollige ümarat vesiloodi, pöörates pikksilma 180°. Vajadusel korrake justeerimistoimingut või pöörduge vajadusel Bosch klienditeenindusse. Kompensaatori kontrollimine Mõõtke mõõteriista joondamise ja fokuseerimise järel mingi viitepunkti kõrgus. Vajutage seejärel kompensaatori lukustusnuppu(8) ja laske jälle lahti. Mõõtke viitepunkti kõrgus uuesti. Kui kõrgused täpselt ei kattu, laske mõõteriistaBosch klienditeenindusel parandada. Niitristi kontrollimine Kontrollimiseks vajate u 30 m pikkust mõõtelõiku. Seadke mõõterist üles mõõtelõigu keskele ja nivelleerimislatid A ja B mõlemasse mõõtelõigu otsa. A B 30 m

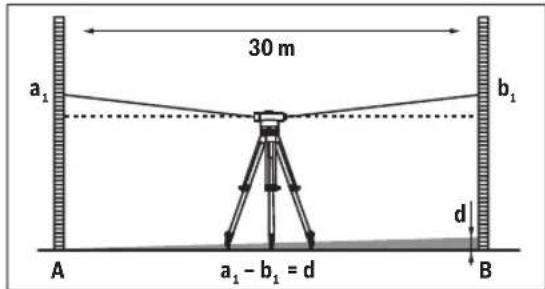

= d Lugege mõõteriista joondamise ja fokuseerimise järel kõrgus mõlemal nivelleerimislatil. Arvutage erinevus d kõrguse a

nivelleerimislatil A ja kõrguse b

nivelleerimislatil B vahel. Näide:

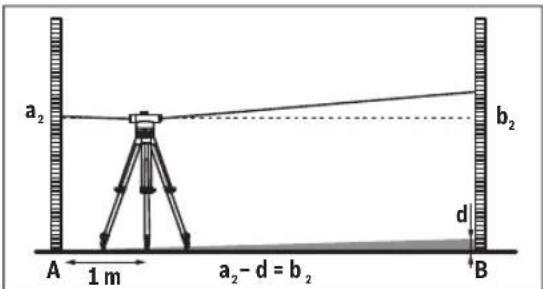

Seadke mõõteriist üles u 1m kaugusele nivelleerimislatist A. Mõõteriista joondamise ja fokuseerimise järel lugege kõrgus

nivelleerimislatil A. Lahutage eelnevalt arvutatud väärtus d mõõdetud kõrgusest

nimiväärtuse saamiseks nivelleerimislatil B. Mõõtke kõrgus b

nivelleerimislatil B. Kui mõõdetud väärtus erineb rohkem kui 6mm (GOL20D/G), 3mm (GOL26D/G) või 2mm (GOL32D/G) arvutatud nimiväärtusest, tuleb niitrist järeljusteerida. Näide:

peab mõõtmisel olema 1,476m ±6mm. GOL26D/G: kõrgus b

peab mõõtmisel olema 1,476m ±3mm. GOL32D/G: kõrgus b

peab mõõtmisel olema 1,476m ±2mm. Niitristi järeljusteerimine (18) (5) Keerake okulaari kate(4) maha. Pöörake seadetorni(18) abil justeerimiskruvi(5) päri- või vastupäeva, kuni mõõtmisel nivelleerimislatil B saavutatakse kõrguse b

arvutatud nimiväärtus. Keerake okulaari kate(4) jälle peale. Näide:
