MANUALE UTENTE GOL 32 G Professional BOSCH

Avverenze di sicurezza

Leggere e osservare tutte le avventenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e alla pericoli. Se lo strumento di misura non viene utilizzato

conformmente alle presenti istruzioni, cui poe pregiudicare i dispositivi di protezione integrati nello strumento stesso. Non renderere mai illeggibili le targhette di avventenza applicate sullo strumento di misura. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI E CONSEGNARLE INSieme ALLO STRUMENTO DI MISURA IN CASO DI CESSIONE A TERZI.

Far riparare lo strumento di misura solamente da personale tecnico specializzato e sostanto utilizzando

pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dello strumento di misura.

Descrizione del prodotto e dei servizi forniti

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

Lo strumento di misura è concepito per il rilevamento e la verificata profili di altezza esattamente orizzontali. Lo strumento è altresi indicato per la misurazione di altezze, distanziè ed angoli.

Componenti illustrati

La numeroazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trovava sulla pagina con la rappresentazione grafica.

(1) Objettivo
(2) Dispositivo di mira approximativa
(3) Specchio livella

(4) Copertura dell'oculare
(5)Vite di regolazione linea di osservazione
(6) Oculare
(7) Livella circolare
(8) Pulsante di bloccaggio compensatore
(9) Marcatura dilettura cerchio azimutale
(10) Cerchio azimuthale
(11) Vite di regolazione livella circolare
(12) Vite del piedino
(13) Attacco treppiede 5 / 8^n (sul lato inferiore)
(14) Comando di precisione laterale
(15)Numero di seri
(16) Pulsante di messa a fuoco
(17) Chiave a brugola
(18) Perno di regolazione
(19) Valigetta
(20) Filo a piombo

L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standard. L'accessorio completo è contentuto nel nostro programma accessori.

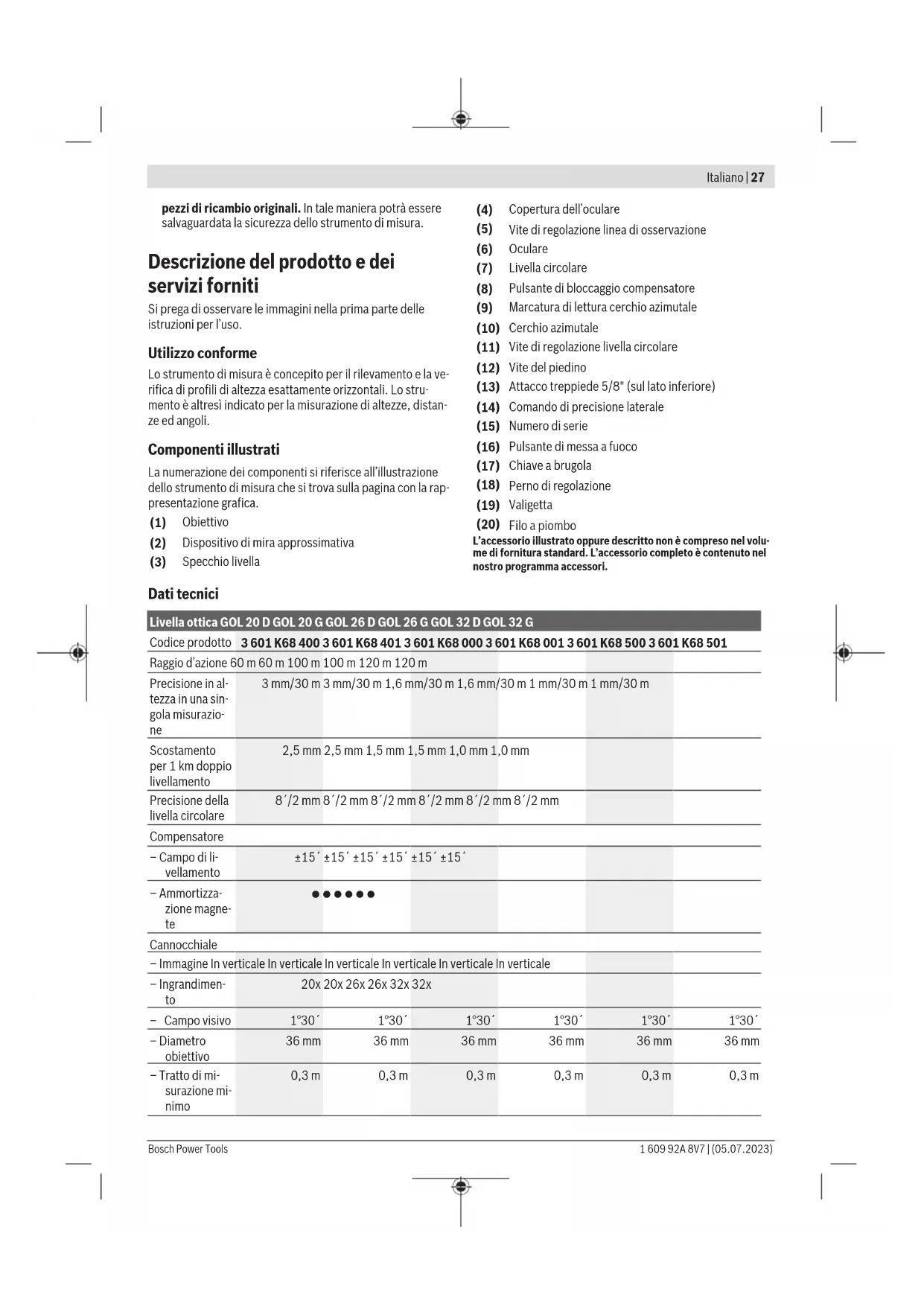

Dati tecnici

Livella ottica GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G

Codice prodotto	3601 K68 400	3601 K68 401	3601 K68 000	3601 K68 001	3601 K68 500	3601 K68 501
Raggio d'azione	60 m	100 m	120 m
Preciosa in al- tezza in una sin- gola misurazio- ne	3 mm/30 m	3 mm/30 m	1,6 mm/30 m	1,6 mm/30 m	1 mm/30 m	1 mm/30 m
Scostamento per 1 km doppio livellamento	2,5 mm	2,5 mm	1,5 mm	1,5 mm	1,0 mm	1,0 mm
Preciosa della livella circolare	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm
Compensatore
- Campo di li- vellamento	±15'	±15'	±15'	±15'	±15'
- Ammortiza- zione magne- te	●	●	●	●
Cannocchiale
- Imagine In verticale In verticale In verticale In verticale In verticale In verticale
- Ingrandimen- to	20x	20x	26x	32x
- Campo visivo	1°30'		1°30'		1°30'
- Diametro obiettivo	36 mm		36 mm		36 mm	36 mm
- Tratto di mi- surazione mi- nimo	0,3 m		0,3 m		0,3 m	0,3 m

28 Italiano

Livella ottica GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
- Fattore di multiplicazione	100	100	100
- Costante di addizione	0	0	0
Suddivisione cerchio azimutale	1°	1 gon 1°	1 gon 1°
Attacco treppiede	5/8"	5/8"	5/8"
Peso secondo EPTA-Procedure 01:2014	1,5 kg	1,5 kg	1,5 kg
Grado di protezione	IP 54 (protezione da polvere ed acqua)

Per un identificazione univoca dello strumento di misura, consultare il numero di series (15) riportato sulla targhetta identificativa.

Utilizzo

Prima di iniziare il lavoro, oppure dopo ave trasportato a lungo lo strumento di misura, verificare sempre la precisione di livellamento e di visualizzazione dello strumento di misura stesso.
Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'internalo dell'auto. In caso di forti oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.
Evitare di urtare o di far cadere lo strumento di misura. Qualora lo strumento di misura abbia subito forti influssi esterni, prima di riprendere il lavoro andr sempre effettuata una verifica della precisione (vedi «Verifica della precisione dello strumento di misura», Pagina 29).
Sistemare lo strumento di misura nella valigetta fornita in dotazione, qualora lo si trasporti per lunghi percorsi (ad es. in auto). Accertarsi che lo strumento di misura sia correttamente posizionato nella valigetta. All'introduzione nella valigetta, il compensatore verrà bloccato, poiche, in caso contrario, potrebbe subire danni in caso di forti movimenti.

Posizionamento/allineamento dello strumento di misura

Montaggio sul treppiede

Posizione are treppiede stabilmente e in modo che non pos- ssa ribaltarsi o scivolare. Sistemare lo strumento di misura con l'attacco treppiede (13) sulla filettatura del treppiede ed avvitare saldamente lo strumento di misura con la vite di fermo del treppiede.

Allineare approssimativamente il treppiede.

Su percorsi brevi, lo strumento di misura si pou trasportare montato sul treppiede. In tali casi, al fine di non danneggiare lo strumento di misura, durante il trasporto il treppiede andr mantenuto in verticale e non andr ad es.ippo longitudinallymente su una spalla.

Allineamento dello strumento di misura

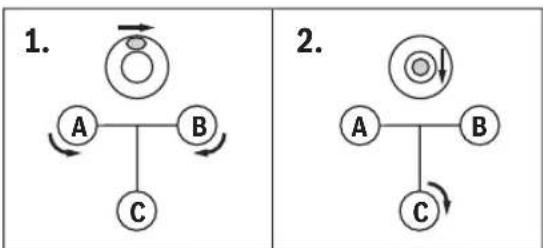

Allineare lo strumento di misura mediante le viti del piedino (12) in modo che la bolla d'aria si trovi al centro della livella circolare (7).

Ruotando le prime due viti del piedino A e B, portare la balla d'aria in una posizione centrale fra queste due viti. Ruotare quando la terza vite del piedino C sino a quando la balla d'aria si trovi al centro della livella circolare.

Dopo la messa a punto della livella circolare, gli eventuali scostamenti dello strumento di misura dall'orizzontale ancorta presenti verranno compensati dal compensatore.

Durante il lavoro, controllare regolarmente (ad es. guardando nello specchio livella (3)) se la bolla d'aria si trovi più al centro della livella circolare.

Centraggio dello strumento di misura su un punto del pavimento

Se necessario, centrare lo strumento di misura su un punto del pavimento. A tale scopo, agganciare il filo a piombo (20) alla vite di fermo del treppiede. Allineare lo strumento di misura sul punto del pavimento spostando lo strumento di misura sul treppiede, oppure regolando il treppiede.

Messa a fuoco del cannocchiale

Prelevare la calotta protettiva dall'obiettivo (1).

Orientare il cannocchiale su un oggettoto bianco davanti all'obiettivo (1). Ruotare l'oculare (6) sino a quando il reticolo appaia nitido e di colore nero profondo.

Orientare il cannocchiale sulla stadia di livellamento, all'occorrenza mediante il disposietivo di mira approssimativa (2). Ruotare il pulsante di messa a fuoco (16) fino a quando il campo di suddivisione della stadia di livellamento appaia nitido. Ruotando il comando di precisione laterale (14), allineare il reticolo esattamente sul centro della stadia di livellamento.

Se il cannocchiale è correttamenteesso a fuoco, il reticolo e l'imagine della stadia di livellamento non dovranno spostarsi reciprocamente quando si muoverà l'occhio dietro l'oculare.

Funzioni di misurazione

Posizione la stadia di livellamento sempre esattamente in verticale. Allineato eesso a fuoco lo strumento di misura, orientarlo sulla stadia di livellamento in modo che il reticolo si trovi sul centro della stadia di livellamento.

Lettura dell'altezza

Leggere l'altezza sulla stadia di livellamento in corrispondenza della linea centrale del reticolo. Altezza misurata nella'immagine: 1,195 m.

Misurazione della distance

Centrare lo strumento di misura sul punto da cui si desidera misurare la distanza.

Leggere l'altezza sulla stadia di livellamento in corrispondenza della linea superiore ed inferiore del reticolo. Moltiplicare la differenza fra le due altezze per 100, per ottenere la distanza fra lo strumento di misura e la stadia di livellamento.

Distanza misurata nell'immagine: (1,347m - 1,042m)× 100 = 30,5m

Misurazione di angoli

Centrare lo strumento di misura sul punto da cui si desidera misurare l'angolo.

Orientare lo strumento di misura sul punto A. Ruotare il cerchio azimuthale (10) con il punto zero verso la marcatura dilettura (9). Orientare quindi lo strumento di misura sul punto B. Leggere l'angolo sulla marcatura dilettura (9).

GOL 20 D/GOL 26 D/GOL 32 D: angolo misurato nell'esempio: 45^

GOL 20 G/GOL 26 G/GOL 32 G: angolo misurato nell'esempio:45 gon.

Verifica della precisione dello strumento di misura

Prima di iniziare il lavoro, oppure dopo ave trasportato a lungo lo strumento di misura, verificare sempre la precisione di livellamento e di visualizzazione dello strumento di misura stesso.

Verifica della livella circolare

Allineare lo strumento di misura mediante le viti del piedino (12) in modo che la bolla d'aria si trovi al centro della livella circolare (7).

Ruotare il cannocchiale di 180^ . Se la bolla d'aria non si trovava più al centro della livella circolare (7), la livella circolare anandra nuovamente registrata.

Nuova registrazione della livella circolare

Portare la bolla d'aria della livella circolare (7), ruotando le viti del piedino (12), in una posizione al centro fra la posizione finale della procedura di verifica ed il centro.

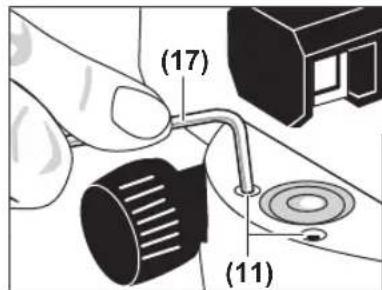

Mediating la chiave a brugola (17), ruotare le viti di regolazione (11) fino a quando la bolla d'aria si trovi al centro della livella circolare.

Verificare la livella circolare ruotando il cannocchiale di 180^ . Se necessario, ripetere la procedura di registrazione, oppure, all'occorrezza, contattare il Centro Assistenza Clienti Bosch.

Verifica del compensatore

Dopo l'allineamento e la messa a fuoco dello strumento di misura, misurare l'altezza su un punto di riferimento. Premere quindi il pulsante di bloccaggio (8) del compensatore e rislasciarlo. Misurare nuovamente l'altezza sul punto di riferimento.

Se le due altezze non corrispondono esattamente, far ripara re lo strumento di misura da un Centro Assistenza Clienti Bosch.

30|Italiano

Verifica del reticolo

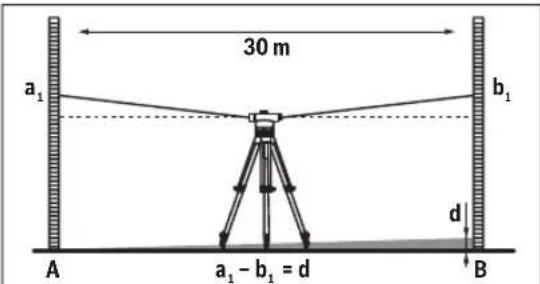

Per la verifica, occorra un tratto di misurazione da circa 30 m di lunghezza. Posizionare lo strumento di misura al centro e le stadie di livellamento A e B alle due estremita del tratto di misurazione.

Dopo l'allineamento e la messa a fuoco dello strumento di misura, leggere l'altezza sulle due stadie di livellamento. Calcolare la differenza d fra l'altezza a sulla stadia di livellamento A e l'altezza b sulla stadia di livellamento B.

Esemblio:

$$ \begin{array}{l} a _ {1} = 1, 9 3 7 m \ \mathbf {b} _ {\mathrm {r}} = 1, 6 8 9 \mathrm {m} \ \mathbf {a} _ {1} - \mathbf {b} _ {1} = 1, 9 3 7 m - 1, 6 8 9 m = 0, 2 4 8 m = d \ \end{array} $$

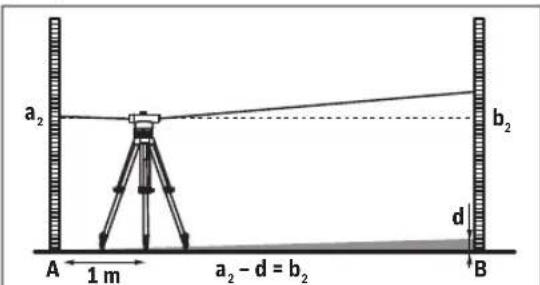

Posizione lo strumento di misura a circa 1 m di distanza alla stadia di livellamento A. Dop o l'allineamento e la messa a fuoco dello strumento di misura, leggere l'altezza a sulla stadia di livellamento A.

Sotrarrre il valore d, precedentamente calculato, dall'altezza misurata a, per ottener il valore nominale dell'altezza b_2 sul la stadia di livellamento B.

Misurare l'altezza b_2 sulla stadia di livellamento B. Se il valore misurato si discosta di altre 6mm (GOL 20 D/G), 3 mm (GOL 26 D/G) o 2 mm (GOL 32 D/G) dal valore nominale calculato, il reticolo andra nuovamente registrato.

Esemblio:

$$ \mathbf {a} _ {2} = 1, 7 2 4 \mathrm {m} $$

$$ \mathbf {d} = 0, 2 4 8 \mathrm {m} $$

$$ \mathbf {a} _ {2} - \mathbf {d} = 1, 7 2 4 \mathrm {m} - 0, 2 4 8 \mathrm {m} = 1, 4 7 6 \mathrm {m} $$

GOL 20 D/G: l'altezza b₂, durante la misurazione, dovra essere pari a 1,476 m ± 6 mm.

GOL 26 D/G: l'altezza b, durante la misurazione, dovra essere pari a 1,476 m ± 3 mm.

GOL 32 D/G: l'altezza b, durante la misurazione, dovra essere parr a 1,476 m ± 2 mm.

Nuova registrazione del reticolo

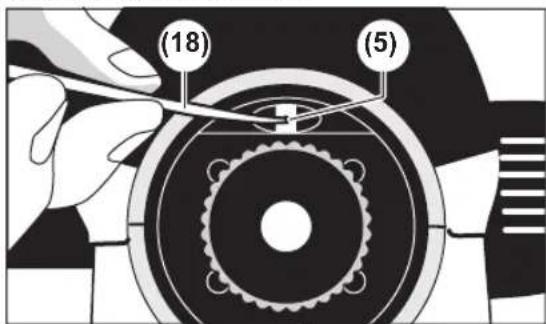

Svitare la copertura dell'oculare (4). Mediente il perno di regolazione (18), ruotare la vite di regolazione (5) in senso orario o antiorario fino a quando, durante la misurazione sulla stadia di livellamento B, venga raggiunto il valor nominale calcolo dell'altezza b.

Riavvitare la copertura dell'oculare (4).

Esemblio:

Durante la misurazione di b_2 , andra regolato il valore di 1,476 m.

Verificare nuovamente il reticolo. Se necessario, ripetere la procedura di registrazione, oppure, all'occurrezza, contatta re il Centro Assistenza Clienti Bosch.

Manutenzione ed assistenza

Manutenzione e pulizia

Conservare e trasportare lo strumento di misura escludamente nella valigetta fornita in dotazione.

Avere cura di tenere lo strumento di misura sempre pulito. Non immershere in alcun caso lo strumento di misura in ac-qua, ne in alcun alto liquido.

Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzato detergenti, né solventi.

Trattare le lenti con particolare cautela. Rimuovere la polvere esclusivamente con un pennello morbido. Non toccare le lenti con le dita.

Prima di riporli per la conservazione, lasciar asciugare complemente lo strumento di misura e la valigetta. Nella valigetta si trova un sacchetto con essiccante, che trattiene l'umidità residua. Sostituire regolarmente il sacchetto con essiccante.

Qualora occorra farlo riparare, inviare lo strumento di misura all'interno della valigetta.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre dati relati-ve alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili ancche sul site www.bosch-pt.com

Il team di consulenza tecnica Bosch sare lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cîre riportato sulla targhetto di fabbricazione dell'eletttroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Strumenti di misura, accessori e confezioni non più utilizzato andranno avviati ad un riciclaggio rispettoso dell'ambiente.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli strumenti di misura non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o ESAuste, andranno raccoli separatamente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'amiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
