Produktbeskrivelse ogytelsesspesifikasjoner

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Måleverktøyet er beregnet for måling og kontroll av nøyaktig vannrette og vertikale høydeforlp. Det er øgsæ egnet for måling av høyder, avstander og vinkler.

Illustrertekomponenter

Nummereringen av de illustrtrerte komponentene refererer til bildet av malleverktoyet pa illustrrasjonssiden.

(1) Objektiv
(2) Grovsikte
(3) Libellespeil
(4) Okulardeksen
(5) Justerskrue for siktelinje
(6) Okular
(7) Bokslibelle
(8) Laseknapp for compensator
(9) Avlesingsmerke horizontal sirkel
(10) Horizontal sirkel
(11) Justerskrue for bokslibelle
(12) Fotskrue
(13) Stativfeste 5 / 8^n (pa undersiden)
(14) Finjustering paskiden
(15) Seriennummer
(16) Fokuseringsknapp
(17) Unbrakonekkel
(18) Innstillingsdor
(19) Koffert

44|Norsk

(20) Lodd

Kontroller nivellerings- og visningsnoyaktigheten til maleverktoyet hvr gang du skal bruke det og etter lengre transport av maleverktoyet.
Beskytt mAleverktoyet mot fuktighet og direkte sollys.

Måleverktøyet på违法犯罪赦ny.

temperaturer aller temperatursvingninger. La det for eksempe ikke ligge lenge i bilen. Ved store temperatursvingninger bør moleverktoyet tempereres for det brukes. Ved ekstreme temperaturer uller temperatursvingninger kan molevertoyets presisjon svekkes.

Unnga stot ellr slag mot maleverktoyet. Etter sterk ytre paivrkning pa maleverktoyet bcr du alltid kontrollere noyaktigheten fordur fortsetter arbeidet (se, Kontrolere maleverktoyets noyaktighe", Side 46).
Sett mäleverktøyet i kofferten som fulgte med nár du skal Transportere det over lengre avstander (f.eks. i bilen). Pass pa at mäleverktøyet plasseres riktig i kofferten. När mäleverktøyet settes i kofferten, lases kompensatoren. Ellers vil den kinne bli skadet ved bra bevegelser.

Stille opp/justere maleverktoyet

Montering på stativet

Plasser stativet stabilt, og sik at det er sikret mot a velte ellg. Sett maleverktoyet med stativfestet (13) pa gjengene til stativet, og skru fast maleverktoyet med festeskruen til stativet.

Måleverktøyet kan bæres moniert på måleverktøyet over korte avstander. For at/DDke mæleverktøyet skal skades, ma stativet holds loddrett under transporten.Det ma f.eks. ikke legges skratt over skulderen.

Justere mäleverktøyet

Juster maleverktoyet ved hjelp av fotskruene (12) helt til luftbojen er imiden av bokslibellen (7).

Drei pa de to forste fotskruene A og B til luftboblen befinner seg i en posisjonmidt mellom disse to skruene. Drei deretter pa den tredje fotskruen C helt til luftboblen befinner seg i midten av bokslibellen.

Aviket som fortsett finnes på maleverktøyet fra vannrett posisjon etter justering av bokslibellen utlignes av kompensatoren.

Kontroller jevnig under arbeidet (f.eks. ved a se i libellespeilet (3)) om luftboblen fortsett er imidten av bokslibellen.

Sentrere malverktoyet over et punkt pa bakken

Sentrer mAleverktoyet over etpunkt pa bakken ved behov. Du ma da henge loddet (20) pa laseskruen til stativet. Rett inn mAleverktoyet over punktet pa bakken ved a flytte mAleverktoyet pa stativet erler justere stativet.

Fokusere teleskopet

Rett teleskopet mot nivelleringsstangen, eventuelt ved bruk av grovsiktet (2). Drei pa fokuseringsknappen (16) helt til delingsfeltet til niveleringsstangen kan sees skarpt. Still inn tradkorset noyaktig etter midten pa nivelleringsstangen ved a dreie pa finjusteringen (14).

Nar teleskopet er riktig fokusert, skal ikke tradkorset og bildet av nivelleringsstangen forskve seg mot hverandre narøyet beveges bak okularet.

Målefunksjoner

Sett alltid nivelleringsstangen loddrett. Sett det justerte og fokuserte maleverktoyet mot nivelleringsstangen, sik at tradkorset ligger pa midten av nivelleringsstangen.

Lese av hoyde

Les av hoyden pa nivelleringsstangen ved den midtre streken til tradkorset. Hoyde som er malt pa bildet: 1,195 m.

Måle avstand

Sentrer mAleverktoyet over punktet som avstanden skal males fra. Les av hoyden pa nivelleringsstangen ved den ovre og nedre streken til tradkorset. Multijser differansen til de to hoydene med 100 for a f avstanden fra mAleverktoyet til nivelleringsstangen.

Avstand som er malt pa bildet: (1,347m - 1,042m)× 100 = 30,5m

Male vinkel

Sentrer mäleverktøyet over punktet som vindelen skal måles fra.

(10) (10)

Rett mAleverktoyet mot punkt A. Drei den horizontale sirkelen (10) med nullpunktet mot avlesingsmerket (9). Rett deretter mAleverktoyet mot punkt B. Les av vindelen pa avlesingsmerket (9).

GOL 20 D/GOL 26 D/GOL 32 D: Malt vinkel ieksempelet: 45^

GOL 20 G/GOL 26 G/GOL 32 G: Malt vinkel ieksempelet: 45 gon.

46 | Norsk

Kontrollere mäleverktøyets nøyaktighet

Kontroller nivellerings- og visningsnoyaktigheten til maleverktoyet hvr gang du skal bruke det og fetter lengre transport av maleverktoyet.

Kontrollere bokslibellen

Juster maleverktoyet ved hjelp av fotskruene (12) helt til luftbojen er i midten av bokslibellen (7).

Drei teleskopet 180^ . Hvis luftboblen违法犯罪.
bokslibellen (7) longer, mä bokslibellen justeres.

Etterjustere bokslibellen

Sett luftbohlen til bokslibellen (7) i en posisjon i midten mellom endeposisjonen for kontrollprosedyren og sentrum ved a dreie pa fotskruene (12).

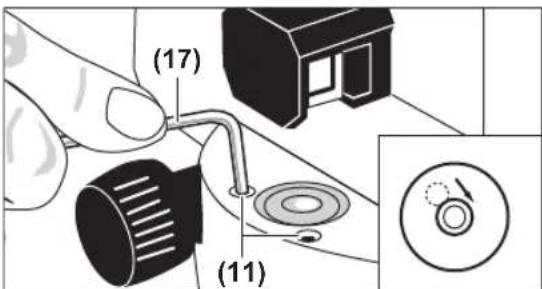

Drei pa justerskruene (11) ved hjelp av unbrakonokkelen (17) helt til luftboblen er i midten av bokslibellen.

Kontroller bokslibellen ved a dreie teleskopet 180^ . Gjenta justeringen om nodvendig, aller Kontakt eventuelt Bosch kundeservice.

Kontrollere kompensatoren

Mäl høyden på et referansepunkt etter at måleverktøyet er stilt inn og fokusert. Trykk deretter på laseknappen (8) til kompensatoren, og slipp den igjen. Mäl høyden på referansepunktet på nytt.

Hvis违法犯罪 Hvis违法犯罪 Hvis de to hóydene stemmer nøyaktig overens, ma du levere mæleverktøyet til et Bosch-serviceverksted for a fá det reparert.

Kontrollere tradkorset

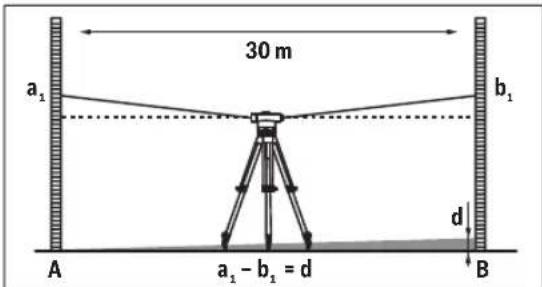

For a kontrollere trenger du en molestrekning pa ca. 30 m. Sett malleverktoyet i midten og nivelleringsstengene A og B i de to endene av molestrekningen.

Les av hoyden pa begge nivelleringsstengene etter at maleverktoyet er stilt inn og fokusert. Beregn differansen d

mellom hoyden a1 pa nivelleringsstangen A og hoyden b1 pa nivelleringsstangen B.

Ekmempel:

$$ \begin{array}{l} \mathbf {a} _ {1} = 1. 9 3 7 \mathrm {m} \ \mathbf {b} _ {1} = 1, 6 8 9 \mathrm {m} \ \mathbf {a} _ {1} - \mathbf {b} _ {1} = 1, 9 3 7 m - 1, 6 8 9 m = 0, 2 4 8 m = d \ \end{array} $$

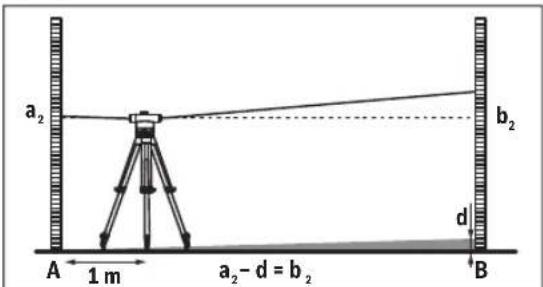

Plasser mAleverktoyet ca. 1 m fra nivelleringsstangen A. Les av hoyden a2 pa nivelleringsstangen A etter at mAleverktoyet er justert og fokusert.

Trekk den tidigere beregnede verdien d fra den malte hoyden a, for a fainstillingsverdien for hoyden b2 pa nivellersingsstangen B.

Måhøyen b_2 pa nivelleringsstangen B. Hvis den malte verdien aviker mer enn 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) hhv. 2 mm (GOL 32 D/G) fra den beregnede innstillingsverdien, ma tradkorset etterjusteres.

Ekmempel:

$$ \mathbf {a} _ {2} = 1, 7 2 4 \mathrm {m} $$

$$ \mathbf {d} = 0, 2 4 8 \mathrm {m} $$

$$ \mathbf {a} _ {2} - \mathbf {d} = 1, 7 2 4 \mathrm {m} - 0, 2 4 8 \mathrm {m} = 1, 4 7 6 \mathrm {m} $$

$$ \begin{array}{l} \text {G O L 2 0 D / G : H o y d e n b} _ {2} \text {m a v e r e 1 , 4 7 6 m} \pm 6 \text {m m v e d} \ \text {m a l i n g e n .} \end{array} $$

GOL 26 D/G: Høyden b₂ mæ være 1,476 m ± 3 mm ved malingen.

GOL 32 D/G: Høyden b_2 ma vare 1,476 m ± 2 mm ved malingen.

Etterjustere tradkorset

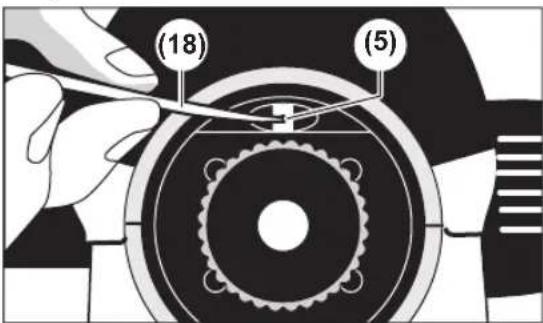

Skru av okulardekselet (4). Drei justerskruen (5) med aller mot urviseren ved hjelp av innstillingsdoren (18) helt til den beregnede innstillingsverdien for hoyden b_2 nas ved malingen pa nivellersingsstangen B.

Skru pə kʊlɑrdekselet (4) igjen.

Eksempel:

Ved malingen av b_2 ma verdien 1,476 m stilles inn.

Kontroller tradkorset en gang til. Gjenta justeringen om ndvendig, aller Kontakt eventuelt Bosch kundeservice.

Service og vedlikehold

Vedlikehold og rengjering

Oppbevar og transporter alltid maleverktoyet i kofferten som fulgte med.

Sorg for at maleverktoyet alltid er rent.

Mäleverktøyet måkke senkes ned i vann erler andre væsker.

Tork bort skitt med en myk, faktig klut. Bruk ici rengjorings- aller Isemidler.

Behandle linsene svert forsiktig. Stov ma bare fjernes med en myk pensel. Ikke beror linsene med fingrene.

La mäleverktøyet og kofferten tørke helt før oppbevaring. I kofferten er det en pose med tørkemiddel som binder restfuktighet. Skift ut posen med tørkemiddel med javne mellomrom.

Send mäleverktøyet i kofferten hvis reparasjon er ndvendig.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og resededelene. Du finner ogsa sprengskisser og informasjon om resededer pa www.bosch-pt.com

Bosch kundeveilederteam hjelper deg gjerne hvis du har sporsmal om vare Produkter og tilbehør.

Lever malverktayet, tilbehoret og emballasjen til gjenvinning.

Bare for land i EU:

Ifolge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomfaringen av dette i nasjonalt loverk ma maleverktoy som/DDke longer kan brakes, og ifolge det europeiske direktivet 2006/66/EC ma defekte erler brukte oppladbare batterier / engangsbattery, sorteres og gjenvinnes pa en miljovennlig mate.

Ikke-forskiftsmessig handtering av elektrisk og elektronisk avfall kan fore til miljo- og helseskader pa grunn av eventuelle farlige stoffer.
