BRUGSANVISNING GOL 32 G Professional BOSCH

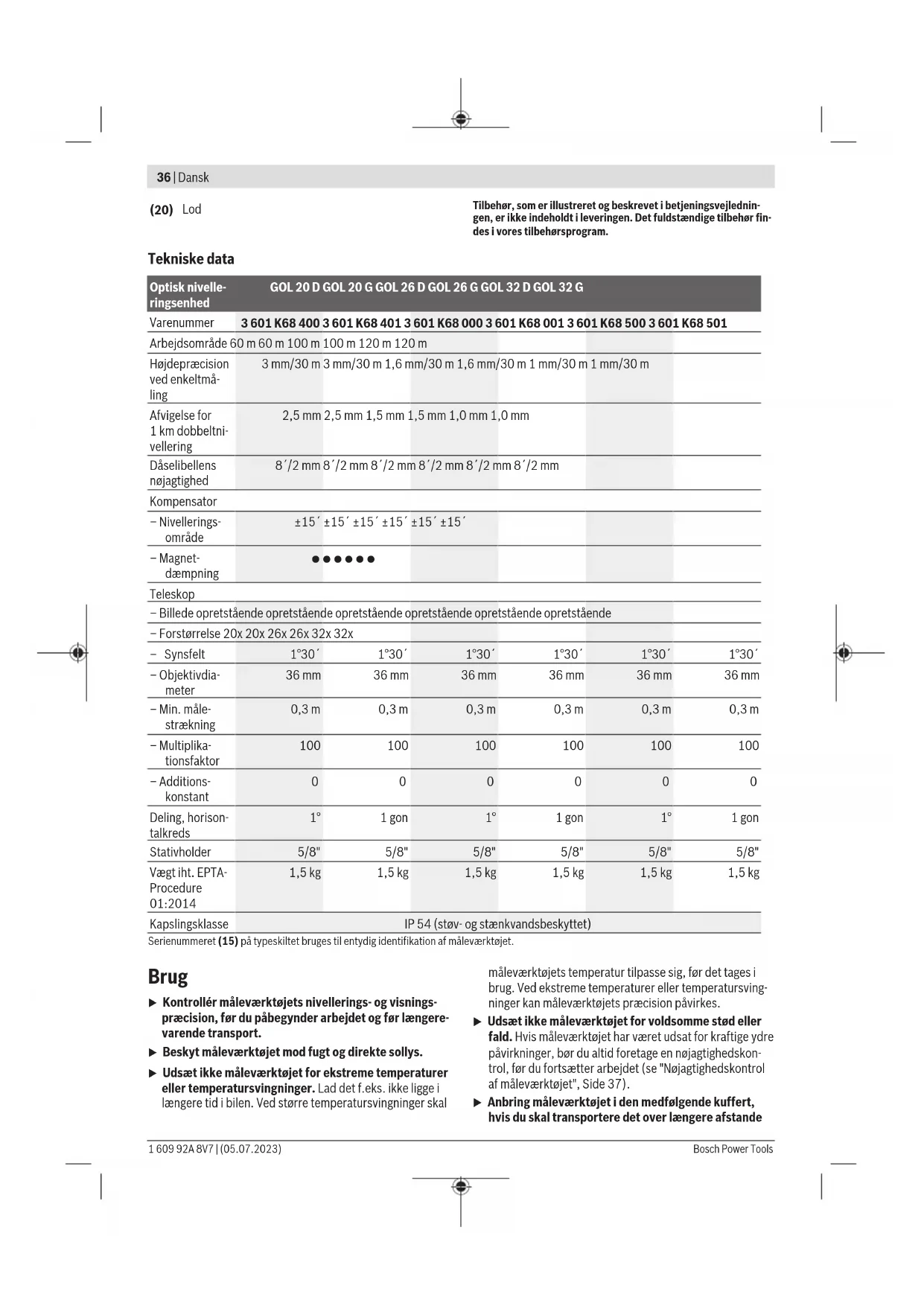

Deling, horison- talkreds 1° 1gon 1° 1gon 1° 1gon Stativholder 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Vægt iht. EPTA- Procedure 01:2014 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg Kapslingsklasse IP 54 (støv- og stænkvandsbeskyttet) Serienummeret(15) på typeskiltet bruges til entydig identifikation af måleværktøjet. Brug u Kontrollér måleværktøjets nivellerings- og visnings- præcision, før du påbegynder arbejdet og før længere- varende transport. u Beskyt måleværktøjet mod fugt og direkte sollys.u Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperaturer eller temperatursving- ninger kan måleværktøjets præcision påvirkes. u Udsæt ikke måleværktøjet for voldsomme stød eller fald. Hvis måleværktøjet har været udsat for kraftige ydre påvirkninger, bør du altid foretage en nøjagtighedskon- trol, før du fortsætter arbejdet (se "Nøjagtighedskontrol af måleværktøjet", Side37). u Anbring måleværktøjet i den medfølgende kuffert, hvis du skal transportere det over længere afstande 1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsDansk | 37 (f.eks.i bil). Sørg for at vende måleværktøjet rigtigt i kufferten. Når måleværktøjet anbringes i kufferten, låses kompensatoren, da den ellers kan blive beskadiget som følge af de kraftige bevægelser. Opstilling/indstilling af måleværktøj Montering på stativet Opstil stativet stabilt, og foretag sikring, så det ikke kan væl- te eller skride. Sæt måleværktøjet med stativholderen(13) på stativets gevind, og skru måleværktøjet fast på stativet med låseskruen. Indstil stativet groft. Over korte afstande kan måleværktøjet bæres, mens det er monteret på stativet. Stativet skal holdes lodret under trans- port og må for eksempel ikke lægges over skulderen,da må- leværktøjet i så fald kan blive beskadiget. Indstilling af måleværktøj Indstil måleværktøjet ved hjælp af fodskruerne(12), så luft- boblen befinder sig midt i dåselibellen(7).

Drej de to første fodskruer A og B, så luftboblen anbringes midt mellem de to skruer. Drej derefter den tredje fodskrue C, indtil luftboblen befinder sig midt i dåselibellen. Ved hjælp af kompensatoren kompenseres der for eventuel- le resterende afvigelser af måleværktøjet fra vandret, efter at dåselibellen er blevet indstillet. Kontrollér regelmæssigt under arbejdet (f.eks.ved at kigge i libellespejlet(3)), om luftboblen stadig befinder sig midt i dåselibellen. Centrer måleværktøjet over et jordpunkt Centrer om nødvendigt måleværktøjet over et jordpunkt. Hæng i den forbindelse loddet(20) på låseskruen til stati- vet. Indstil måleværktøjet over jordpunktet ved enten at for- skyde måleværktøjet på stativet eller justere stativet. Fokusering af teleskop Tag beskyttelseskappen af objektivet(1). Ret teleskopet mod en lys genstand, eller hold et stykke hvidt papir op foran objektivet(1). Drej på okularet(6), indtil trådkorset fremstår skarpt og helt mørkt. Ret teleskopet mod nivelleringsstaven, eventuelt ved hjælp af grovvisiret(2). Drej fokuseringsgrebet(16), indtil nivelle- ringsstavens delingsfelt fremstår skarpt. Indstil trådkorset, så det befinder sig præcis i midten af nivelleringsstaven, ved at dreje findrevet i siden(14). Når teleskopet er korrekt fokuseret, må trådkorset og bille- det af nivelleringsstaven ikke bevæge sig mod hinanden, når øjet bevæges bag okularet. Målefunktioner Placer altid nivelleringsstaven helt lodret. Ret det justerede og fokuserede måleværktøj mod nivelleringsstaven, så tråd- korset befinder sig i midten af nivelleringsstaven. Aflæsning af højde Aflæs højden på nivelleringsstaven ved den midterste streg i trådkorset. Højde målt på billedet: 1,195m. Måling af afstand Centrer måleværktøjet over det punkt, som af- standen skal måles fra. Aflæs højden på nivelleringsstaven ved den øverste og nederste streg i trådkorset. Multipli- cer forskellen mellem de to højder med 100 for at finde afstanden fra måleværktøjet til nivelle- ringsstaven. Afstand målt på billedet: (1,347m–1,042m)x100=30,5m. Måling af vinkel Centrer måleværktøjet over det punkt, som vinklen skal må- les fra.

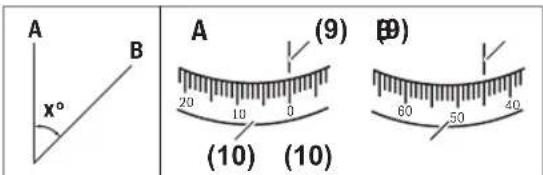

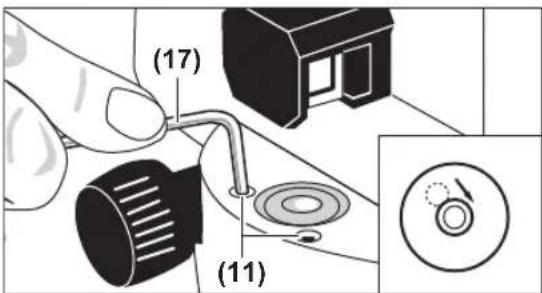

(9) (9) (10) (10) Ret måleværktøjet mod punktet A. Drej horisontalkredsen(10) med nulpunktet til aflæsningsmarkeringen(9). Ret derefter måleværktøjet mod punktet B. Aflæs vinklen på aflæsningsmarkeringen(9). GOL20D/GOL26D/GOL32D: vinkel målt i eksemplet: 45°. GOL20D/GOL26D/GOL32D: vinkel målt i eksemplet: 45gon. Nøjagtighedskontrol af måleværktøjet Kontrollér måleværktøjets nivellerings- og visningspræci- sion, før du påbegynder arbejdet og før længerevarende transport. Kontrol af dåselibelle Indstil måleværktøjet ved hjælp af fodskruerne(12), så luft- boblen befinder sig midt i dåselibellen(7). Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)38 | Dansk Drej teleskopet 180°. Hvis luftboblen ikke længere befinder sig midt i dåselibellen(7), skal dåselibellen efterjusteres. Efterjustering af dåselibelle Anbring luftboblen i dåselibellen(7) midt mel- lem endepositionen ved kontrollen og midten ved at dreje fodskruerne(12). (17) (11) Brug derefter unbrakonøglen(17) til at dreje indstillingsskruen(11), indtil luftboblen befinder sig midt i dåselibellen. Kontrollér dåselibellen ved at dreje teleskopet 180°. Gentag om nødvendigt indstillingen, eller kontakt Bosch-kundeser- vice. Kontrol af kompensator Mål højden på et referencepunkt, når du har indstillet og stil- let skarpt med måleværktøjet. Tryk derefter på låsegrebet(8) til kompensatoren, og slip det igen. Mål højden af referencepunktet igen. Hvis de to højder ikke stemmer overens, skal du få måle- værktøjet repareret af Bosch-kundeservice. Kontrol af trådkors Til kontrollen skal du bruge en målestrækning med en læng- de på ca. 30m. Anbring måleværktøjet i midten og nivelle- ringsstavene A og B i hver ende af målestrækningen. A B 30 m

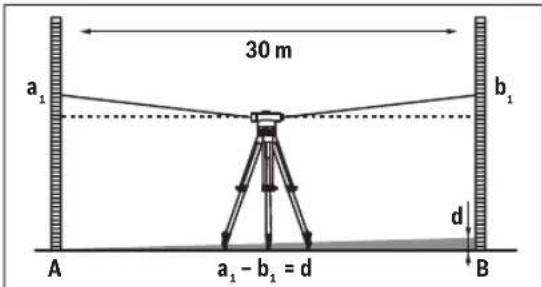

= d Aflæs højden på de to nivelleringsstave, når du har indstillet og stillet skarpt med måleværktøjet. Beregn forskellen d mel- lem højden a

på nivelleringsstaven A og højden b

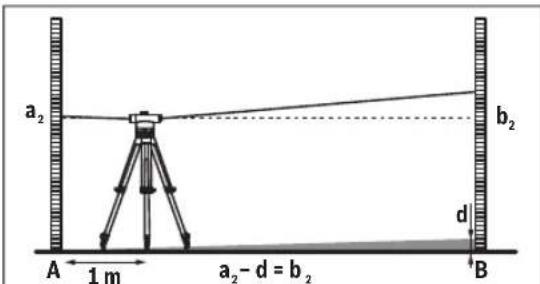

Anbring måleværktøjet ca. 1m fra nivelleringsstaven A. Når du har indstillet og stillet skarpt med måleværktøjet, skal du aflæse højden a

på nivelleringsstaven A. Træk den tidligere beregnede værdi d fra den målte højde a

for at finde den nominelle værdi for højden b

på nivelle- ringsstaven B. Mål højden b

på nivelleringsstaven B. Hvis den målte værdi afviger med mere end 6mm (GOL20D/G), 3mm (GOL26D/G) eller 2mm (GOL32D/G) fra den beregnede nominelle værdi, skal trådkorset efterjusteres. Eksempel:

skal ved målingen være 1,476m ±6mm. GOL26D/G: Højden b

skal ved målingen være 1,476m ±3mm. GOL32D/G: Højden b

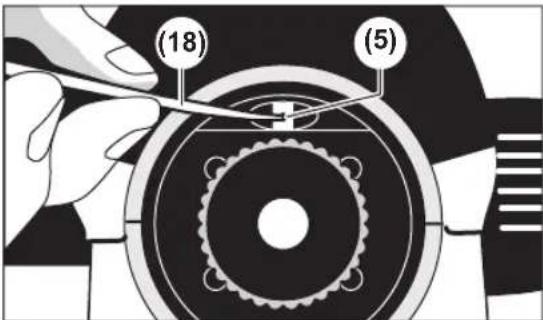

skal ved målingen være 1,476m ±2mm. Efterjustering af trådkors (18) (5) Skru okularafdækningen(4) af. Brug indstillingsdornen(18) til at skrue justeringsskruen(5) ind eller mod uret, indtil du ved målingen på nivelleringsstaven B når den beregnede no- minelle værdi for højden b

Skru okularafdækningen(4) på igen. Eksempel: Ved målingen af b
