må verdien 1,476m stilles inn. 1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsSuomi | 47 Kontroller trådkorset en gang til. Gjenta justeringen om nødvendig, eller kontakt eventuelt Boschs kundeservice. Service og vedlikehold Vedlikehold og rengjøring Oppbevar og transporter alltid måleverktøyet i kofferten som fulgte med. Sørg for at måleverktøyet alltid er rent. Måleverktøyet må ikke senkes ned i vann eller andre væsker. Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler. Behandle linsene svært forsiktig. Støv må bare fjernes med en myk pensel. Ikke berør linsene med fingrene. La måleverktøyet og kofferten tørke helt før oppbevaring. I kofferten er det en pose med tørkemiddel som binder restfuktighet. Skift ut posen med tørkemiddel med jevne mellomrom. Send måleverktøyet i kofferten hvis reparasjon er nødvendig. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Kassering Lever måleverktøyet, tilbehøret og emballasjen til gjenvinning. Bare for land i EU: Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må måleverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. Suomi Turvallisuusohjeet Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyöka- lua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa olevia varoi- tuskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEU- RAAVALLA KÄYTTÄJÄLLE. u Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena. Tuotteen ja ominaisuuksien kuvaus Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Mittalaite on tarkoitettu tarkalleen vaakasuorien korkeuslin- jojen määrittämiseen ja tarkistamiseen. Se soveltuu myös korkeuksien, etäisyyksien ja kulmien mittaamiseen. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan mit- taustyökalun piirrokseen. (1) Objektiivi (2) Karkea tähtäin (3) Libellipeili (4) Okulaarin suojus (5) Tähtäyslinjan säätöruuvi (6) Okulaari (7) Pyöreä libelli (8) Kompensaattorin lukituspainike (9) Vaakaympyrän kohdistusmerkki (10) Vaakaympyrä (11) Pyöreän libellin säätöruuvi (12) Jalkaruuvi (13) Jalustakiinnitin 5/8" (alapuolella) (14) Sivusuunnan hienosäädin (15) Sarjanumero (16) Tarkennusnuppi (17) Kuusiokoloavain (18) Säätötuurna (19) Laukku (20) Luoti Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakio- varustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvas- tostamme. Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)48 | Suomi Tekniset tiedot Optinen vaai- tuslaite GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Tuotenumero 3601K68400 3601K68401 3601K68000 3601K68001 3601K68500 3601K68501 Kantama 60m 60m 100m 100m 120m 120m Korkeustark- kuus yksittäis- mittauksessa 3mm/30m 3mm/30m 1,6mm/30m 1,6mm/30m 1mm/30m 1mm/30m Poikkeama 1km:n kaksois- vaaituksessa 2,5mm 2,5mm 1,5mm 1,5mm 1,0mm 1,0mm Pyöreän libellin tarkkuus 8´/2mm 8´/2mm 8´/2mm 8´/2mm 8´/2mm 8´/2mm Kompensaattori – Tasausalue ±15´ ±15´ ±15´ ±15´ ±15´ ±15´ – Magneettivai- mennus ● ● ● ● ● ● Kaukoputki – Kuva Pysty Pysty Pysty Pysty Pysty Pysty – Suurennus 20x 20x 26x 26x 32x 32x – Näkökenttä 1°30´ 1°30´ 1°30´ 1°30´ 1°30´ 1°30´ – Objektiivin halkaisija 36mm 36mm 36mm 36mm 36mm 36mm – Vähimmäis- mittaus- matka 0,3m 0,3m 0,3m 0,3m 0,3m 0,3m – Kerroin 100 100 100 100 100 100 – Summavakio 0 0 0 0 0 0 Vaakaympyrän asteikkoväli 1° 1gon 1° 1gon 1° 1gon Jalustakiinnitin 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Paino EPTA-Pro- cedure 01:2014 -ohjei- den mukaan 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg Suojaus IP 54 (pöly- ja roiskevesisuojattu) Laitekilpeen on merkitty tuotteen sarjanumero (15), joka on mittalaitteen yksilöllinen tunnistusnumero. Käyttö u Tarkista mittalaitteen tasaus- ja näyttötarkkuus en- nen jokaista käyttökertaa sekä mittalaitteen pitkän kuljetusmatkan jälkeen. u Suojaa mittaustyökalu kosteudelta ja suoralta aurin- gonpaisteelta. u Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säi- lytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurien lämpötilavaihteluiden jälkeen mittaustyöka- lun lämpötilan ensin tasaantua, ennen kuin otat sen käyt- töön. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen. u Älä missään tapauksessa altista mittalaitetta iskuille tai putoamiselle. Jos mittalaitteeseen on kohdistunut ko- via iskuja, sille täytyy tehdä aina tarkkuuden tarkistus (katso "Mittalaitteen tarkkuuden tarkistus", Sivu49). u Pakkaa mittalaite mukana toimitettuun laukkuun, jos kuljetat sitä pitkiä matkoja (esim. autossa). Varmista mittalaitteen oikea asento laukussa. Laukkuun pakat- taessa kompensaattori lukitaan, koska muuten se saattaa vaurioitua suurten liikkeiden yhteydessä. 1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsSuomi | 49 Mittalaitteen asentaminen/suuntaaminen Asennus jalustaan Pystytä jalusta niin, että se seisoo vakaasti paikallaan ilman kaatumisen tai luisumisen vaaraa. Asenna mittalaite jalustakiinnittimen(13) kanssa jalustan kierteeseen ja kiristä mittalaite paikalleen jalustan lukitusruuvilla. Suuntaa jalusta karkeasti. Mittalaitetta voi kuljettaa lyhyitä matkoja jalustaan asennet- tuna. Tällöin jalustaa on pidettävä kuljetuksen aikana pysty- suorassa asennossa, jotta mittalaite ei vahingoitu. Esim. kul- jetus vaakasuorassa asennossa hartian päällä on kielletty. Mittalaitteen suuntaaminen Suuntaa mittalaite jalkaruuveilla(12) niin, että ilmakupla on pyöreän libellin(7) keskellä.

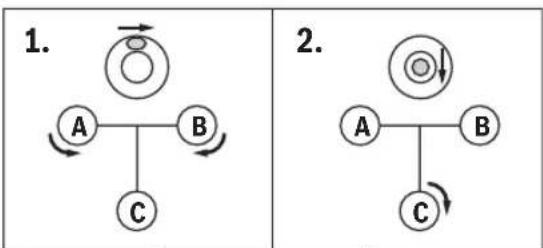

Säädä kiertämällä kahta ensimmäistä jalkaruuvia A ja B ilma- kupla näiden kahden ruuvin puoliväliin. Kierrä sitten kol- matta jalkaruuvia C, kunnes ilmakupla on pyöreän libellin keskellä. Pyöreän libellin säädön jälkeen kompensaattori tasaa mitta- laitteen mahdolliset jäljellä olevat poikkeamat vaakatason suhteen. Tarkista työskentelyn aikana säännöllisin väliajoin (esim. kat- somalla libellipeiliin(3)), että ilmakupla on edelleen pyöreän libellin keskellä. Mittalaitteen keskittäminen tietyn maapisteen yläpuolelle Keskitä mittalaite tarvittaessa tietyn maapisteen yläpuolelle. Ripusta sitä varten luoti(20) jalustan lukitusruuviin. Koh- dista mittalaite maapisteen yläpuolelle joko siirtämällä mitta- laitetta jalustalla tai säätämällä jalustaa. Kaukoputken tarkentaminen Ota objektiivin(1) suojakansi pois. Kohdista kaukoputki kirkasta kohdetta päin tai pidä valkoista paperiarkkia objektiivin(1) edessä. Kierrä okulaaria(6), kunnes lankaristi on terävä ja syvän musta. Suuntaa kaukoputki mittalattaan, tarvittaessa karkean tähtäimen(2) avulla. Kierrä tarkennusnuppia(16), kunnes mittalatan asteikkokenttä näkyy selvästi. Kohdista lankaristi tarkasti mittalatan keskelle kiertämällä sivusuunnan hienosäädintä(14). Kun kaukoputki on tarkennettu oikein, lankaristi ja mittalatan kuva eivät saa siirtyä toistensa suhteen, kun silmää liikute- taan okulaarin takana. Mittaustoiminnot Aseta mittalatta aina tarkalleen pystysuoraan. Suuntaa koh- distettu ja tarkennettu mittaustyökalu mittalattaan niin, että lankaristi on mittalatan keskellä. Korkeuden lukeminen Lue korkeus mittalatasta lankaristin keskiviivan kohdalta. Kuvassa mitattu korkeus: 1,195m. Etäisyyden mittaaminen Keskitä mittalaite sen pisteen yläpuolelle, josta lähtien haluat mitata etäisyyden. Lue korkeus mittalatasta lankaristin ylä- ja ala- viivan kohdalta. Kerro näiden kahden korkeu- den erotus 100:lla saadaksesi mittalaitteen ja mittalatan välisen etäisyyden. Kuvassa mitattu etäisyys: (1,347m–1,042m)x100=30,5m. Kulman mittaaminen Keskitä mittalaite sen pisteen yläpuolelle, josta lähtien haluat mitata kulman.

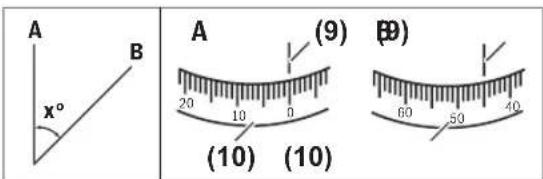

(9) (9) (10) (10) Kohdista mittalaite pisteeseen A. Käännä vaakaympyrän(10) nollapiste kohdistusmerkin(9) koh- dalle. Kohdista sitten mittalaite pisteeseen B. Lue kulma kohdistusmerkin(9) kohdalta. GOL20D/GOL26D/GOL32D: esimerkissä mitattu kulma: 45°. GOL20G/GOL26G/GOL32G: esimerkissä mitattu kulma: 45gon. Mittalaitteen tarkkuuden tarkistus Tarkista mittalaitteen tasaus- ja näyttötarkkuus ennen jo- kaista käyttökertaa sekä mittalaitteen pitkän kuljetusmatkan jälkeen. Pyöreän libellin tarkistaminen Suuntaa mittalaite jalkaruuveilla(12) niin, että ilmakupla on pyöreän libellin(7) keskellä. Käännä kaukoputkea 180 astetta. Jos ilmakupla ei ole enää pyöreän libellin(7) keskellä, pyöreä libelli on säädettävä uu- delleen. Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)50 | Suomi Pyöreän libellin säätäminen Aseta pyöreän libellin(7) ilmakupla tarkastus- toimenpiteen pääteasennon ja libellin keskipis- teen puoliväliin kiertämällä jalkaruuveja(12). (17) (11) Kierrä kuusiokoloavaimella(17) säätöruuveja(11), kunnes ilmakupla on pyöreän libellin keskellä. Tarkista pyöreä libelli kääntämällä kaukoputkea 180 astetta. Tarvittaessa toista säätötoimenpide tai ota yhteyttä Bosch- huoltoon. Kompensaattorin tarkistaminen Kun olet kohdistanut ja tarkentanut mittalaitteen, mittaa kor- keus vertailupisteestä. Paina ja sen jälkeen vapauta kompen- saattorin lukituspainike(8). Mittaa uudelleen korkeus vertai- lupisteestä. Jos nämä kaksi korkeutta eivät täsmää tarkalleen keskenään, korjauta mittalaite Bosch-huollossa. Lankaristin tarkistaminen Tarkistusta varten tarvitset n. 30m pituisen mittausmatkan. Aseta mittalaite keskelle ja mittalatat A ja B mittausmatkan molempiin päihin. A B 30 m

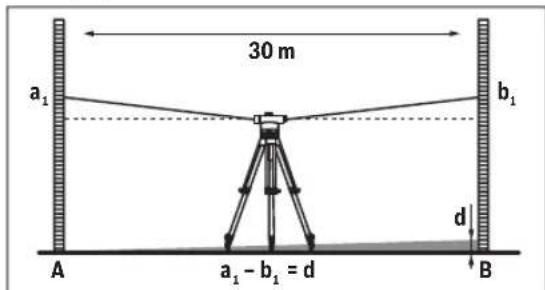

= d Kun olet kohdistanut ja tarkentanut mittalaitteen, lue kor- keus molemmista mittalatoista. Laske mittalatan A korkeu- den a

ja mittalatan B korkeuden b

keskinäinen erotus d. Esimerkki:

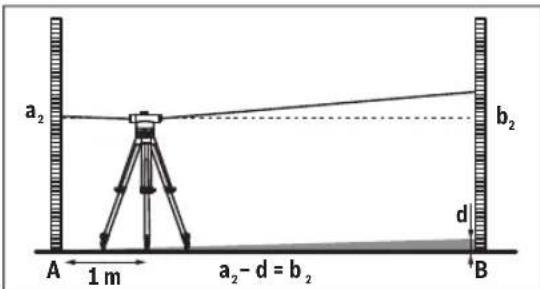

Aseta mittalaite noin 1metrin päähän mittalatasta A. Kun olet kohdistanut ja tarkentanut mittalaitteen, lue korkeus a

mittalatasta A. Vähennä aiemmin laskemasi arvo d mitatusta korkeudesta

ohjearvon mittalatalle B. Mittaa korkeus b

mittalatasta B. Jos mitattu arvo poikkeaa lasketusta ohjearvosta yli 6mm (GOL20D/G), 3mm (GOL26D/G) tai 2mm (GOL32D/G), lankaristi on säädet- tävä uudelleen. Esimerkki:

pitää olla mittauksessa 1,476m ±6mm. GOL26D/G: korkeuden b

pitää olla mittauksessa 1,476m ±3mm. GOL32D/G: korkeuden b

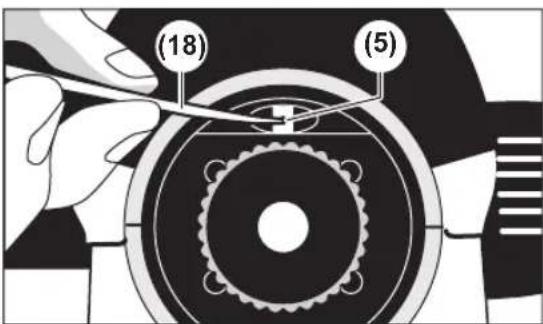

pitää olla mittauksessa 1,476m ±2mm. Lankaristin säätäminen (18) (5) Kierrä okulaarin suojus(4) irti. Kierrä säätötuurnalla(18) säätöruuvia(5) myötä- tai vastapäivään, kunnes mittalatan B mittauksessa korkeuden b

laskettu ohjearvo on saavutettu. Kierrä okulaarin suojus(4) takaisin paikalleen. Esimerkki: korkeuden b

mittauksessa arvoksi pitää säätää 1,476m. Tarkista lankaristi vielä kerran uudelleen. Tarvittaessa toista säätötoimenpide tai ota yhteyttä Bosch-huoltoon. Hoito ja huolto Huolto ja puhdistus Säilytä ja kuljeta mittauslaitetta vain mukana toimitetussa laukussa. 1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsΕλληνικά | 51 Pidä aina mittaustyökalu puhtaana. Älä koskaan upota mittaustyökalua veteen tai muihin nestei- siin. Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puh- distusaineita tai liuottimia. Käsittele linssejä erityisen varovaisesti. Poista pöly vain peh- meällä siveltimellä. Älä koske linsseihin sormella. Anna mittalaitteen ja laukun kuivua perusteellisesti, ennen kuin viet ne varastoon. Kotelossa on kuivausainepussi, joka sitoo jäännöskosteutta. Vaihda kuivausainepussi säännöllisin väliajoin. Lähetä vioittunut mittalaite korjaamoon laukussa. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen. Koskee vain EU‑maita: Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattami- sen mukaan käyttökelvottomat mittalaitteet sekä EU-direktii- vin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/ paristot on kerättävä erikseen ja toimitettava ympäristöystä- välliseen kierrätykseen. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle.
