NAUDOJIMO INSTRUKCIJA GOL 32 G Professional BOSCH
Lietuviy k. .Puslapis 127
中文 页132
繁體中文. 135
中国国 139
Inu 142
Kad su matavimo prietaisu dirbtumete nepavojingai ir saugiai, perskaity kite visas nuorodas ir ju laikykites. Jei matavimo prietaisas naudiojas nesilaikant pateiktu nuo
rodu, gali buti pakenkta matavimo prietaise integruo
tiems apsauginiams itaisams. Pasirupinkite, kad ispja
mieji zenklai ant matavimo prietaiso visada butu iskaito
mi. ISSAUGOKITE SIA INSTRUKCIJA IR ATIDUOKITE JA
KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JI
KITAM SAVININKUI.
Matavimo prietaisa turi taisyti tik kvalifikuoti meistrair naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas isiks saugus naudoti.
128 | Lietuvijk.

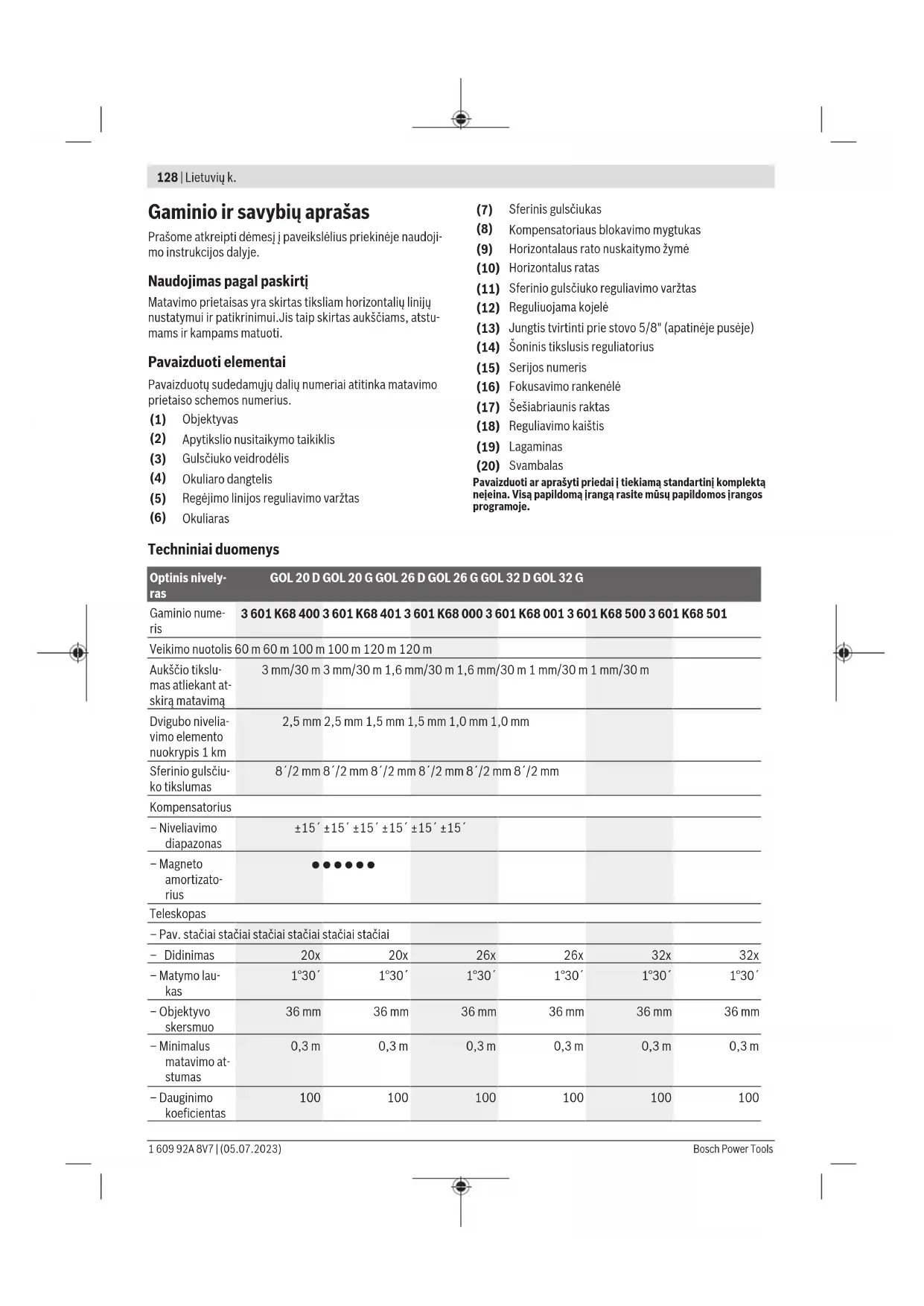

Gaminio ir savybiu aprasas
Praśome atkreipti demesj paveiksléius priekinéje naudoji-mo instrukcijos dalyje.
Naudojimas pagal paskirtj
Matavimo prietaais yra skirtas tiksliam horizontali lijny nustatymui ir patikrinimui.Jis taip skirtas auksciams, atstu mams ir kampams matuoti.
Pavaizduoti elementai
Pavaizduotu sudedamuju daliu numeroia atitinka matavimo prietaiso schemos numerius.
(1) Objektyvas
(2) Apytikslio nusitaikymo taikiklis
(3) Gulsciuko veidrodelis
(4) Okuliarodangtelis
(5) Regejimo linijos reguliavimo varztas
(6) Okuliaras
(7) Sferinis gulsciukas
(8) Kompensatorius blokavimo mygtukas
(9) Horizontalaus rato nuskaitymozyme
(10) Horizontalus ratas
(11) Sferinio gulciuko regulavimo varztas
(12) Reguliuojama kojelé
(13) Jungtis tvirtinti prie stovo 5 / 8" (apatineje pusije)
(14) Soninis tikslusis regidatorius
(15) Serijos numeris
(16) Fokusavimo rankenèle
(17) Šeşiabriaunis raktas
(18) Regulavimo kaisitis
(19)Lagaminas
(20) Svambalas
Pavaizduotti ar aprasyti priedai i tekiama standartinj komplekta nejeina. Visa papildoma iranga rasite musu papildomos irangos programoje.
Techniniai duomenys
| Optinis nively-ras | GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G | |||||
| Gaminio numeris | 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 | |||||
| Veikimo nuotolis | 60 m 60 m 100 m 100 m 120 m 120 m | |||||
| Aukšćio tikslumas atliekant atskiraj matavimā | 3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m | |||||
| Dvigubo nivali-vimo elemento nuokrypis 1 km | 2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm | |||||
| Sferinio gulščiu-ko tikslumas | 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm | |||||
| Kompensatorius | ||||||
| -Nivelaviimo diapazonas | ±15' ±15' ±15' ±15' ±15' | |||||
| -Magneto amortizzatoius | ||||||
| Teleskopas | ||||||
| -Pav. stačial stačial stačial stačial stačial stačial stačial | ||||||
| -Didinimas | 20x | 20x | 26x | 26x | 32x | 32x |
| -Matymo lau-kas | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
| -Objektyvo skersmuo | 36 mm | 36 mm | 36 mm | 36 mm | 36 mm | 36 mm |
| -Minimalus matavimo at-stumas | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m |
| -Dauginimo koeficientas | 100 | 100 | 100 | 100 | 100 | 100 |
| Optinis nively-ras | GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G | ||
| - Sudéties konstanta | 0 0 0 0 0 0 | ||
| Horizontalaus rato skalès dalys | 1° 1 gonas 1° 1 gonas 1° 1 gonas | ||
| Sriegis prie-taisui prie stovotvirtinti | 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" | ||
| Svoris pagal „EPTA-Procedure 01:2014“ | 1,5 kg 1,5 kg 1,5 kg 1,5 kg 1,5 kg 1,5 kg | ||
Apsaugos tipas IP 54 (apsauge nuo dulkiy ir vandens purslu)
Firminéje lenteleje esantis serijos numeris (15) yra skiras jusy matavimo prietaaisui vienareiksmiskai identifikuoti.
Naudojimas
Kaskart pries pradedami dirbt bei po ilgesnio matavimo prietaiso transportavimo patikrinkite matavimo prietaiso niveliavimo ir rodymo tiksluma.
Saugokite matavimo prietaisa nuo dregmés ir tiesioginio saules spinduliu poveikio.
Matavimo prietaisa saugokite nuo itin aukstos ir ze-mos temperaturos bei temperaturos svryavimu.Pvz., nepalikite jo ilgesniam laikui automobilyje. Esant dides-niems temperaturos svryavimams, pries jungdami mata-vimo prietaisa,palaukite,kol stabilizuosisjo temperatura. Esant ypac aukstai ir zemai temperaturai arba temperatu-roos svryavimams,gali buti pakenkiamatamovimo prietaiso tikslumui.
Saugokite, kad matavimo prietaisas nebutu sutrenkatas ir nenukristu. Po stipraus iorinio poveikio matavimo prietaisui, pries tedsami darba, visada turetumete atlikti tikslumo patikrinima (zr., Matavimo prietaiso tikslumo pa-tikra", Puslapis 130).
Jei matavimo prietaisa ketinate transportuoti ilgesnj atstuma (pvz., automobiliu), idekite jj karti tiekiama krepsi. Atkreipkite demesi, kad krepjs idetumete tinkama padetimi. Jedant krepjs uzblokujamas kompensatorius, kuris priesingu atveju stipriai judant gali buti labai pazeistas.
Matavimo prietaiso pastatmas/iślyginimas
Montavimas prie stovo
Pastatykite stovā stabilii ar ipsaugot nao apvirtimo ir nuslydimo. Matavimo prietaiso jungt, skirtä prie stvo tvirtinti (13), jstatykite j stovo sriegj ir prisukite matavimo prietaisa stvo fiksuoamuoju varztu.
Stovapytiksliai islyginkite.
Nedidelais atstumais matavimo prietaisa galima pernesti pritvirtinta prie stovo. Kad nesdami matavimo prietaiso nepazeistumete, stova transportuodami laikykite vertikaliali.

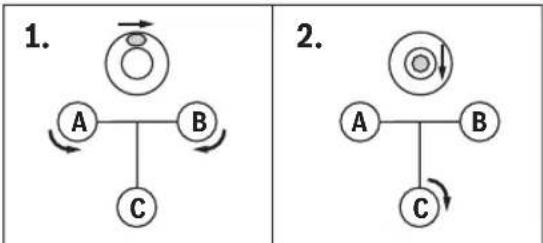

Matavimo prietaiso islyginimas
Reguliojamomis kojelémis (12) islyginkite matavimo prietaisa taip, kad oro burbulēlis būt y sferinio gulsciuko (7) centre.
Sukdami abi pirmasias reguliuojamas kojeles A ir B, nustatykite oro burbulj y vidur tarp siu abieju varztu. Tada sukitetreciaja reguliuojama kojele C, kol oro burbulj nustatysite j sferinio gulsciuko centra.
Nustacius sferinj gulsciuka, likusius matavimo prietaiso nuokrypius islygina compensatorius.
Dirbdami reguliariai tikrinkite (pvz., zvilgteredami gulsciuko veidrodelj (3)), ar oro burbulenis vis dar yra sferinio gulsciuko centre.
Matavimo prietaiso centravimas virs pagrindo tasko
Jei reikia, centruokite matavimo prietaisa virs pagrindo ta-ko. Tuo tikslu prie stovo fiksuoamojo varzto pakabinkite svambala (20). Islyginkite matavimo prietaisa virs pagrindo ta-ko, t.y. arba paslinkite matavimo prietaisa ant stvo, arba perstatykite stova.
Telescopo fiksavimas
Nuo objektyvo (1) nuimkite apsauginj gaubtelj.
Nukreipkite teleskopaj svesju objektar pries objektyva (1) laikykita bahta popieriaus lapu. Sukite okuliara (6), kol kryzelis taps ryskus ir tamsiaj juodas.
Nukreipkite teleskopaj niveliavimo liuiopte, jei reikia, naudokites apytkslio nusitaikymo taikikliu (2). Sukite fokusavimo rankenele (16), kol niveliavimo liuiootes padalos taps ryskios. Sukdami soninj tikslujj reguiatoriy (14), nustatykite kryzel tikslaij niveliavimo liuiootes vidurj.
130 | Lietuvijk.
Esant tinkamai sureguliuotam teleskopui, judinant už okuliaro esanci āk kryželis ir niveliavimo liniuotés vaizdas neturety pasislinkti vienas kito atžvilgu.
Matavimo fungcija
Niveliavimo liniuote visada nustatykite tiksliai vertikaliai. lsyginta ir sufokusuota matavimo prietaisaq ant niveliavimo liniuotes nukreipkite taip, kad kryzelis buty niveliavimo liniuotes viduryje.
Aukšćio nuskaitymas
Aukstj niveliavimo liniuoteje rodo vidurinis kry-zelio bruksnelis.
Paveiksleye i smatuotas aukstis: 1,195 m.
Atstumo matavimas
Centruokite matavimo prietaisa vir's taisko, nuo kurio turi buti matuojasas atstumas.
Pazirekite, kok alkstj niveliavimo linuotete rodo virutinis ir apatinis kryzelo brksenilis.Kad gautumete atstuma nuo matavimo prietaiso iki niveliavimo linuotes, abieju auksciu skirtumpaadauginkite is 100.
Paveiksléyje ismatuotas atstumas: (1,347m - 1,042m)× 100 = 30,5m
Kampo matavimas
Centruokite matavimo prietaisa vir s tasko, nuo kurio turi buti matuojas kampas.
Matavimo prietaaisnukreipkitej taskA.Sukite horizontalaus rato (10) nulinj taska iki nuskaitymozymes (9).Tada matavimo prietaaisnukreipkitej taskB.Paziurekite, kokj kampa rodo nuskaitymozyme (9).
GOL 20 D/GOL 26 D/GOL 32 D: pavyzdyje ismatuotas kampas: 45^
GOL 20 G/GOL 26 G/GOL 32 G: pavyzdyje ismatuotas kampas: 45 gon.
Matavimo prietaiso tikslumo patikra
Kaskart pries pradedami dirbt bei po ilgesnio matavimo prietaiso transportavimo patikrinkite matavimo prietaiso nivilaviimo ir rodymo tiksluma.
Sferinio gulsciuko patikrinimas
Reguluojamomis kojelémis (12) islyginkite matavimo prietaisa taip, kad oro burbulēlis būt y sferinio gulsciuko (7) ce-ntre.
Teleskopa pasukite 180^ kampu. Jei oro burbulélis nebera sferinio gulsciuko (7) centre, sferinj gulsciuka reikia suregu-liuoti.

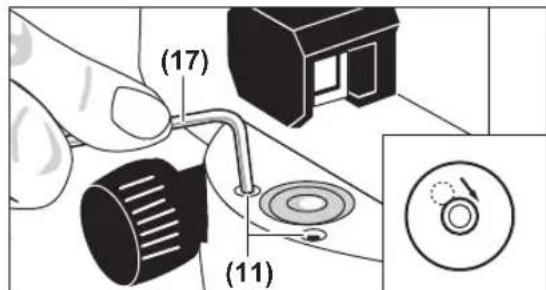

Sferinio gulsciuko sureguliavimas
Sukdami reguliuojamas kojeles (12), nustaty kite sferinio gulsciuko (7) oro burbulj viduri ne padetj tarp galines tikrinimo padeties ir centro.
Sesiabriauniu raktu (17) sukite regulavimo varztus (11), kol oro burbulj nustatsite j sferinio gulsciuko centra. Patikrinkite sferinj gulciuka pasukdami teleskopaj 180' kampu. Jei reikia, pakartokite regulavimo operacija arba kreipkitesj Bosch klieny aptarnavimo tarnya.
Kompensatoriaus patikrinimas
Ilsyginrufokusave matavimo prietaisa,ismatuokite atskaitos taisko aukstj.Paspauskite komponsatoriaus blokavi-mo mygtuka (8)ir vel jj atleiskite. Is naujo ismatuokite atskaitos taisko aukstj.
Jei abu auksciai nesutampa, del matavimo prietaiso remonto kreipkitesj Bosch klieny aptarnavimo tarnybq.

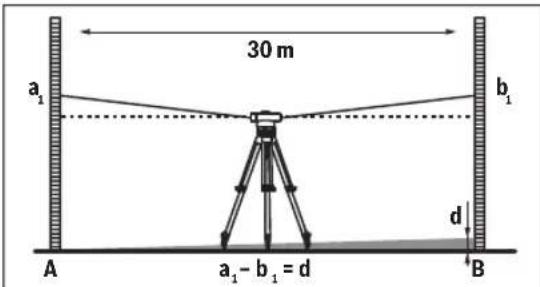

Kryzelio patikrinimas
Norint atlikti patikrinima, reikia apie 30 m matavimo atstu mo. Matavimo prietaais pastatykite viduryje, o niveliavimo li niuotes A ir B - abiejuose matavimo atstumo galuose.
Ilsyginirufokusave matavimoprietaisa,paziurekite abiejumatavimoliniouciuakstj.Apskaiciuokite skirtuma darpauksio a1 nivelaviimo linuotetejA ir aukschio1nivelaviimo linuotetejB.
Pavyzdys:
$$ \mathbf {a} _ {1} = 1, 9 3 7 \mathrm {m} $$
b_- = 1,689m
a-b=1,937m-1,689m=0,248m=d

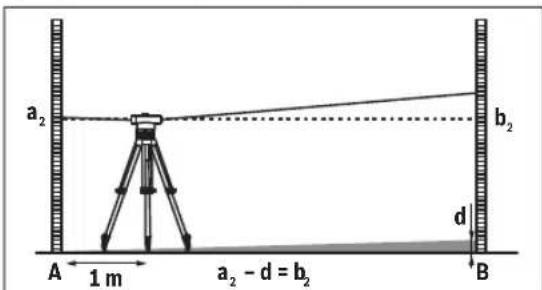

Matavimo prietaisa pastatykite mazdaug 1 m atsumu nuo niviliavimo liniotues A. Islygine ir sufokusave matavimo prietaisa, paziurekite aukstj a, niviliavimo linioteteA.
Priesaiapskaiciuota verted atimkite isismatuotoaukscio a, kad gautumete aukscio b niveliavimo liniuotje B uzduotaja verte.
Ismatuokite aukstj b, niveliavimo liniuotete B. Jei ismatuota verte daugiau kaip 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) ar 2 mm (GOL 32 D/G) skiriasi nuo apskaiciuotos uzduotosios vertes, reikia sureguluioti kryzelj.
Pavyzdys:
a=1,724m
d = 0,248m
a-d=1,724m-0,248m=1,476m
GOL 20 D/G: aukstis b_2 matuojant turi buti 1,476 m ± 6 mm.
GOL 26 D/G: aukstis b_2 matuojant turi buti 1,476 m ± 3 mm.
GOL 32 D/G: aukstis b_2 matuojant turi buti 1,476 m ± 2 mm.

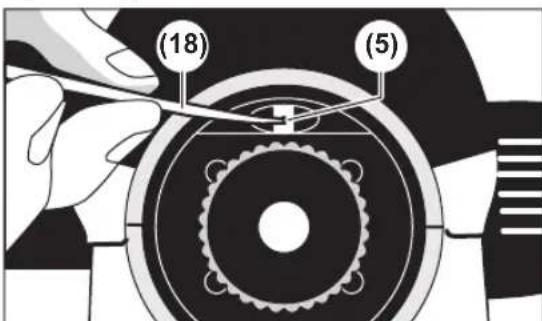

Kryzelio sureguliavimas
Nusukite okularo gaubta (4). Reguliavimo kaišciu (18) sukite reguliavimo varžta (5) pagal arba prišlaikrodžio rodyk-le, kol bus pasiekta apskaičiuota aukšcio b₂ užduotoji verte matuojan niveliavimo liniuote B.
Matuojant b, turi buti nustatyta 1,476 m verte.
Dar kartā patikrinkite kryželj. Jei reikia, pakartokite reguliavimo operacija arba kreipkités j Bosch clientu aptarnavimo tarryba.
Priežiūrāir servvas
Matavimo prietaisa laikykite ir transporteukite tik kartu tie-kiamame krepsyje.
Matavimo prietaisas visuomet turi buti svarus.
Nepanardinkite matavimo prietaiso j vandenj ir kitokius skyscius.
Visus neśvarumus nuvalykit dregnu minkstu skudureliu. Næudokite valymo priemoniu ir tirpikliu.
Su lesiais elkites ypaacatsargiai. Minkstu teptuku pašalinkite dulkes. Nelieskite lesiy pirstais.
Pries padedami sandeliuoti, palaukite, kol matavimo prietaasir krepys visiskai ijsius. Krepsyera maielis su dregme sugeriancais milteliais, kurie surisa likusia drege. Reguliarai keiskite maielj su dregmegsugeriancais milteliais.
Remonto atveju matavimo prietaaisa atsijskite krepsyje.
Klientu aptarnavimo skyrius ir konsultavimotarryba
Klienty aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalius brezinius ir informacjos apie atsargines dalis rasite interneto puslapye:
www.bosch-pt.com
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir ju papildomajranga.
leskant informacijos ir uzsakant atsargines dalis prasome bu tinai nurodyti desimtzenklj gaminio numeri, esanti firmineje lenteleje.
Lietuva
Bosch jrankiy servisas
Informacijos tarryba: (037) 713350
Irankiy remontas: (037) 713352
Faksas: (037) 713354
El. pastas: service-pt@lv.bosch.com
Kitus technines prieziuros skyriaus adresus rasite cia:
Matavimo prietaaisai, papildoma jranga ir pakuote turi buti su renkami ir perdirbami aplinkai nekensmingu budu.
Tik ES šalims:
Pagal Europos direktyv 2012/19/ES del elektrós ir elektronínes jrangos atlieky ir sios direktyvos Perkinsimo n Nacionaline teise aktus nebetinkami naudoti matavimo prietaïsai r pagal 2006/66/EB pazeisti ir susidéveje akumuliatoriali/baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekensmingu budu.
Netinkamai pašalintos elektrós ir elektroníne jrangos atriekos del galimu pavojingu medziagu gali tureti Žalinga poveikjaplankai ir Žmoniu smeikatai.
