KULLANIM KILAVUZU GOL 32 G Professional BOSCH

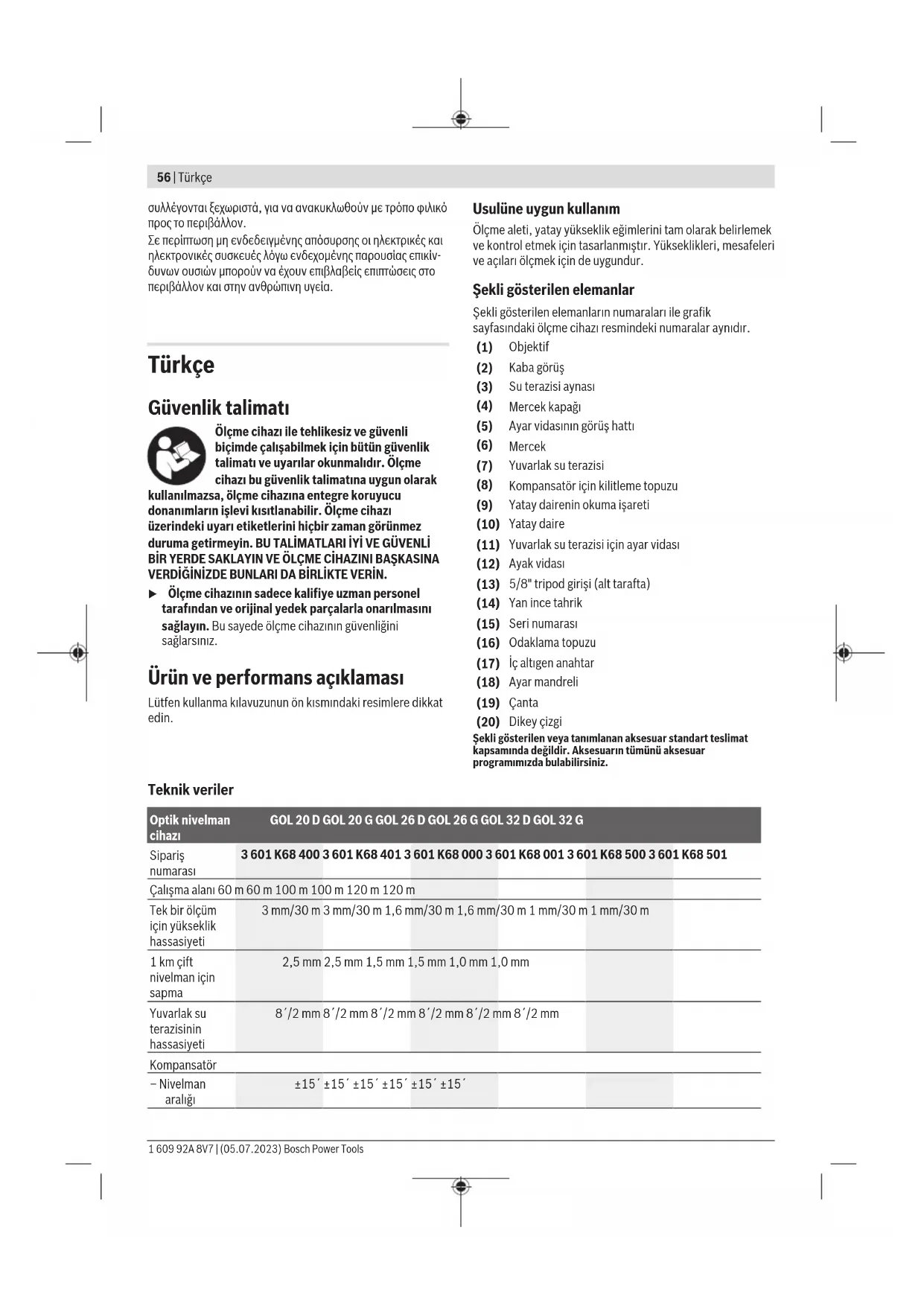

Μόνο για χώρες τηςΕΕ: Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μετα- φορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα όργανα μέτρησης και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)56 | Türkçe συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίν- δυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία. Türkçe Güvenlik talimatı Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır. Ölçme cihazı bu güvenlik talimatına uygun olarak kullanılmazsa, ölçme cihazına entegre koruyucu donanımların işlevi kısıtlanabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN. u Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını sağlayın. Bu sayede ölçme cihazının güvenliğini sağlarsınız. Ürün ve performans açıklaması Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin. Usulüne uygun kullanım Ölçme aleti, yatay yükseklik eğimlerini tam olarak belirlemek ve kontrol etmek için tasarlanmıştır. Yükseklikleri, mesafeleri ve açıları ölçmek için de uygundur. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları ile grafik sayfasındaki ölçme cihazı resmindeki numaralar aynıdır. (1) Objektif (2) Kaba görüş (3) Su terazisi aynası (4) Mercek kapağı (5) Ayar vidasının görüş hattı (6) Mercek (7) Yuvarlak su terazisi (8) Kompansatör için kilitleme topuzu (9) Yatay dairenin okuma işareti (10) Yatay daire (11) Yuvarlak su terazisi için ayar vidası (12) Ayak vidası (13) 5/8" tripod girişi (alt tarafta) (14) Yan ince tahrik (15) Seri numarası (16) Odaklama topuzu (17) İç altıgen anahtar (18) Ayar mandreli (19) Çanta (20) Dikey çizgi Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz. Teknik veriler Optik nivelman cihazı GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Sipariş numarası 3601K68400 3601K68401 3601K68000 3601K68001 3601K68500 3601K68501 Çalışma alanı 60m 60m 100m 100m 120m 120m Tek bir ölçüm için yükseklik hassasiyeti 3mm/30m 3mm/30m 1,6mm/30m 1,6mm/30m 1mm/30m 1mm/30m 1km çift nivelman için sapma 2,5mm 2,5mm 1,5mm 1,5mm 1,0mm 1,0mm Yuvarlak su terazisinin hassasiyeti 8´/2mm 8´/2mm 8´/2mm 8´/2mm 8´/2mm 8´/2mm Kompansatör – Nivelman aralığı ±15´ ±15´ ±15´ ±15´ ±15´ ±15´ 1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsTürkçe | 57 Optik nivelman cihazı GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G – Manyetik sönümleme ● ● ● ● ● ● Teleskop – Resim dikey dikey dikey dikey dikey dikey – Büyütme 20x 20x 26x 26x 32x 32x – Görüş alanı 1°30´ 1°30´ 1°30´ 1°30´ 1°30´ 1°30´ – Mercek çapı 36mm 36mm 36mm 36mm 36mm 36mm – Minimum ölçüm profili 0,3m 0,3m 0,3m 0,3m 0,3m 0,3m – Çarpma faktörü

Yatay dairenin bölünmesi 1° 1gon 1° 1gon 1° 1gon Tripod girişi 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Ağırlığı EPTA- Procedure01:2 014 uyarınca 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg Koruma sınıfı IP 54 (Toz ve püskürme suyu koruması) Tip etiketi üzerindeki seri numarası(15) ölçüm aleti kimliğinin belirlenmesini sağlar. İşletim u Her çalışmaya başlamadan önce ve ölçme aletini uzun süre taşıdıktan sonra ölçme aletinin nivelman ve gösterge doğruluğunu kontrol edin. u Ölçme cihazını nemden ve doğrudan gelen güneş ışınından koruyun. u Ölçme cihazını aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık dalgalanmalarından sonra ölçme cihazını tekrar çalıştırmadan önce ortam sıcaklığına uyum göstermesini bekleyin. Aşırı sıcaklıklarda veya sıcaklık dalgalanmalarında ölçme cihazının hassaslığı olumsuz yönde etkilenebilir. u Ölçme aletinin herhangi bir çarpma ve düşmeye maruz kalmamasına dikkat edin. Ölçüm aletine dışarıdan şiddetli etki olduğunda, çalışmaya devam etmeden önce daima bir hassaslık kontrolü yapmalısınız (Bakınız „Ölçme cihazının hassaslık kontrolü“, Sayfa58). u Ölçme aletini uzun mesafelere taşırken (örn.arabada) birlikte verilen çantaya koyun. Ölçme aletinin çantaya doğru şekilde yerleştirildiğinden emin olun. Çantaya yerleştirilirken, aksi takdirde güçlü hareketlerden zarar görebilecek olan kompansatör kilitlenir. Ölçme aletinin yerleştirilmesi/hizalanması Tripoda montaj Tripodu sabit bir konuma kurun ve devrilmeye veya kaymaya karşı emniyete alın. Ölçme aletini tripod girişi(13) ile birlikte tripodun dişine yerleştirin ve ölçme aletini tripodun sabitleme vidası ile sıkın. Tripodu kabaca doğrultun. Daha kısa mesafelerde ölçme aleti tripod üzerine monte edilerek taşınabilir. Ölçme aletinin hasar görmesini önlemek için, tripod taşıma sırasında dikey olarak tutulmalı ve örneğinomuz üzerine uzunlamasına yerleştirilmemelidir. Ölçme aletinin hizalanması Ayak vidalarını(12) kullanarak ölçme aletini, hava kabarcığı yuvarlak su terazisinin(7) ortasında olacak şekilde hizalayın.

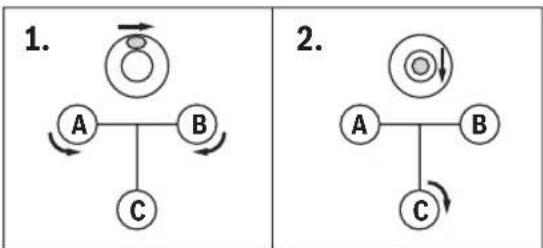

Hava kabarcığını, ilk iki ayak vidası A ve B'yi çevirerek bunların arasında merkezi bir konuma getirin. Ardından üçüncü ayak vidası C'yi hava kabarcığı yuvarlak su terazisinin ortasına gelene kadar çevirin. Yuvarlak su terazisi takıldıktan sonra ölçme aletinin yataydan kalan sapmaları kompansatör tarafından telafi edilir. Çalışma sırasında düzenli olarak (örneğinsu terazisi aynasına(3) bakarak) hava kabarcığının hala yuvarlak su terazisinin merkezinde olup olmadığını kontrol edin. Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)58 | Türkçe Ölçme aletinin bir zemin noktası üzerinde ortalanması Gerekirse ölçme aletini bir zemin noktası üzerinde ortalayın. Bunu yapmak için, dikey çizgiyi(20) tripodun sabitleme vidasına asın. Ölçme aletini tripod üzerinde hareket ettirerek veya tripodu ayarlayarak ölçme aletini zemin noktası üzerinde hizalayın. Teleskobun odaklanması Koruyucu kapağı objektiften(1) çıkarın. Teleskobu parlak bir nesneye doğrultun veya objektifin(1) önünde beyaz bir kağıt tutun. Merceği(6) çapraz parça keskin ve koyu siyah olana kadar çevirin. Gerekirse kaba görüşü(2) kullanarak teleskobu nivelman çubuğuna doğrultun. Odaklama topuzunu(16), nivelman çubuğunun bölme alanı keskin bir şekilde görülebilene kadar çevirin. Yan ince tahriki(14) çevirerek çapraz parçayı nivelman çubuğunun ortasıyla tam olarak hizalayın. Teleskop düzgün bir şekilde odaklandığında göz, merceğin arkasında hareket ettirildiğinde çapraz parça ve nivelman çubuğunun görüntüsü birbirine karşı hareket etmemelidir. Ölçüm fonksiyonları Nivelman çubuğunu her zaman tam olarak dikey yerleştirin. Hizalanmış ve odaklanmış ölçme aletini, çapraz parça nivelman çubuğunun merkezinde olacak şekilde nivelman çubuğuna doğrultun. Yüksekliğin okunması Çapraz parçaların orta çizgisindeki nivelman çubuğundaki yüksekliği okuyun. Fotoğrafta ölçülen yükseklik: 1,195m. Uzaklığın ölçülmesi Ölçme aletini uzaklığın ölçüleceği nokta üzerinde ortalayın. Çapraz parçaların üst ve alt çizgilerindeki nivelman çubuğundaki yüksekliği okuyun. Ölçme aletinden nivelman çubuğuna olan mesafeyi elde etmek için iki yüksekliğin farkını 100 ile çarpın. Fotoğrafta ölçülen uzaklık: (1,347m–1,042m)x100=30,5m. Açının ölçülmesi Ölçme aletini açının ölçüleceği nokta üzerinde ortalayın.

(9) (9) (10) (10) Ölçme aletini A noktasına doğrultun. Yatay daireyi(10) sıfır noktası ile okuma işaretine(9) döndürün. Daha sonra ölçme aletini A noktasına doğrultun. Açıyı okuma işaretinden(9) okuyun. GOL20D/GOL26D/GOL32D: örnekte ölçülen açı: 45°. GOL20G/GOL26G/GOL32G: örnekte ölçülen açı: 45gon. Ölçme cihazının hassaslık kontrolü Her çalışmaya başlamadan önce ve ölçme aletini uzun süre taşıdıktan sonra ölçme aletinin nivelman ve gösterge doğruluğunu kontrol edin. Yuvarlak su terazisinin kontrol edilmesi Ayak vidalarını(12) kullanarak ölçme aletini, hava kabarcığı yuvarlak su terazisinin(7) ortasında olacak şekilde hizalayın. Teleskopu 180° çevirin. Hava kabarcığı artık yuvarlak su terazisinin(7) merkezinde değilse, yuvarlak su terazisi yeniden ayarlanmalıdır. Yuvarlak su terazisinin yeniden ayarlanması Yuvarlak su terazisinin(7) hava kabarcığını, ayak vidalarını(12) çevirerek kontrol işleminin son konumu ile merkez arasında bir konuma getirin. (17) (11) İç altıgen anahtarı(17) kullanarak, hava kabarcığı yuvarlak su terazisinin ortasına gelene kadar ayar vidalarını(11) çevirin. Teleskobu 180° döndürerek yuvarlak su terazisini kontrol edin. Gerekirse ayar işlemini tekrarlayın veya Bosch yetkili servisine başvurun. Kompansatörün kontrol edilmesi Ölçme aletini hizaladıktan ve odakladıktan sonra, yüksekliği bir referans noktasında ölçün. Ardından kompansatörün kilitleme topuzuna(8) basın ve bırakın. Referans noktasındaki yüksekliği tekrar ölçün. İki yükseklik tam olarak eşleşmiyorsa, ölçme aletinin bir Bosch yetkili servisi tarafından onarılmasını sağlayın. 1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsTürkçe | 59 Çapraz parçaların kontrol edilmesi Kontrol için yaklaşık 30m uzunluğunda bir ölçüm profiline ihtiyacınız vardır. Ölçme aletini ortaya, nivelman çubukları A ve B'yi de ölçüm profilinin her iki ucuna yerleştirin. A B 30 m

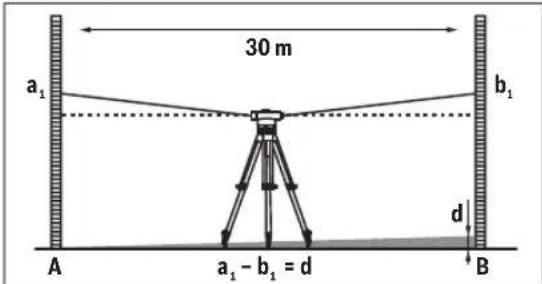

= d Ölçme aletini hizaladıktan ve odakladıktan sonra, her iki nivelman çubuğundaki yüksekliği okuyun. Nivelman çubuğu A'daki a

yüksekliği ile nivelman çubuğu B'deki b

yüksekliği arasındaki d farkını hesaplayın. Örnek:

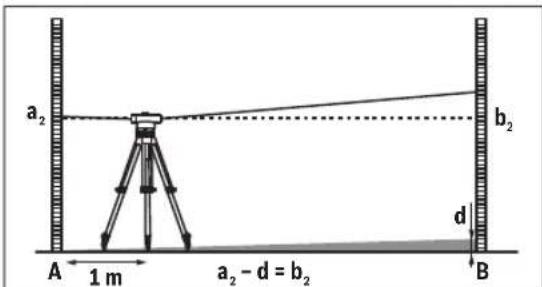

Ölçme aletini nivelman çubuğu A'dan yaklaşık 1m uzağa yerleştirin. Ölçme aletini hizaladıktan ve odakladıktan sonra

yüksekliğini nivelman çubuğu A üzerinden okuyun. Nivelman çubuğu B'deki yükseklik b

için nominal değeri elde etmek için önceden hesaplanan d değerini ölçülen yükseklik

'den çıkarın. Nivelman çubuğu B üzerinde b

yüksekliğini ölçün. Ölçülen değer hesaplanan nominal değerden 6mm (GOL20D/G), 3mm (GOL26D/G) veya 2mm'den (GOL32D/G) daha fazla saparsa, çapraz parçalar yeniden ayarlanmalıdır. Örnek:

yüksekliği 1,476m ±6mm olmalıdır. GOL26D/G: Ölçümde b

yüksekliği 1,476m ±3mm olmalıdır. GOL32D/G: Ölçümde b

yüksekliği 1,476m ±2mm olmalıdır. Çapraz parçanın yeniden ayarlanması (18) (5) Mercek kapağını(4) sökün. Ayar mandrelini(18) kullanarak ayar vidasını(5) saat yönünde veya saat yönünün tersine çevirin ve B nivelman çubuğu üzerinde ölçüm yaparken b

yüksekliği için hesaplanan nominal değere ulaşıncaya kadar çevirin. Mercek kapağını(4) yeniden vidalayın. Örnek:

ölçülürken 1,476m değeri ayarlanmalıdır. Çapraz parçayı tekrar kontrol edin. Gerekirse ayar işlemini tekrarlayın veya Bosch yetkili servisine başvurun. Bakım ve servis Bakım ve temizlik Ölçme aletini sadece birlikte verilen çantada depolayın ve taşıyın. Ölçme cihazını her zaman temiz tutun. Ölçme cihazını suya veya başka sıvılar içine daldırmayın. Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın. Lensleri özel bir dikkatle kullanın. Tozu sadece yumuşak bir fırça ile temizleyin. Lenslere parmağınızla dokunmayın. Saklamadan önce ölçme aletinin ve çantanın tamamen kurumasını bekleyin. Çantada, kalan nemi bağlayan kurutucu içeren bir torba bulunmaktadır. Kurutucu torbayı düzenli olarak değiştirin. Ölçüm aletini onarım için çantada gönderin. Müşteri servisi ve uygulama danışmanlığı Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin. Türkiye Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti. Tersane cd. Zencefil Sok.No:6 Karaköy Beyoğlu / İstanbul Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)60 | Türkçe Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu / Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Akgül Motor Bobinaj San. Ve Tİc. Ltd. Şti Alaaddinbey Mahallesi 637. Sokak No:48/C Nilüfer / Bursa Tel: +902244435424 Fax: +902242710086 E-mail: info@akgulbobinaj.com Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan / KAYSERİ Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Canik / Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti. 10021 Sok. No: 11 AOSB Çiğli / İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti. Karaağaç Mah. Sümerbank Cad. No:18/4 Merkez / Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ulus / Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Onarım Bobinaj Raif Paşa Caddesi Çay Mahallesi No:67 İskenderun / HATAY Tel:+903266137546 E-mail: onarim_bobinaj31@mynet.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Murat Paşa / Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü / İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti. Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir / İzmir Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr Üstündağ Bobinaj ve Soğutma Sanayi Nusretiye Mah. Boyacılar Aralığı No: 9 Çorlu / Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com
