PANDUAN PENGGUNA GOL 32 G Professional BOSCH

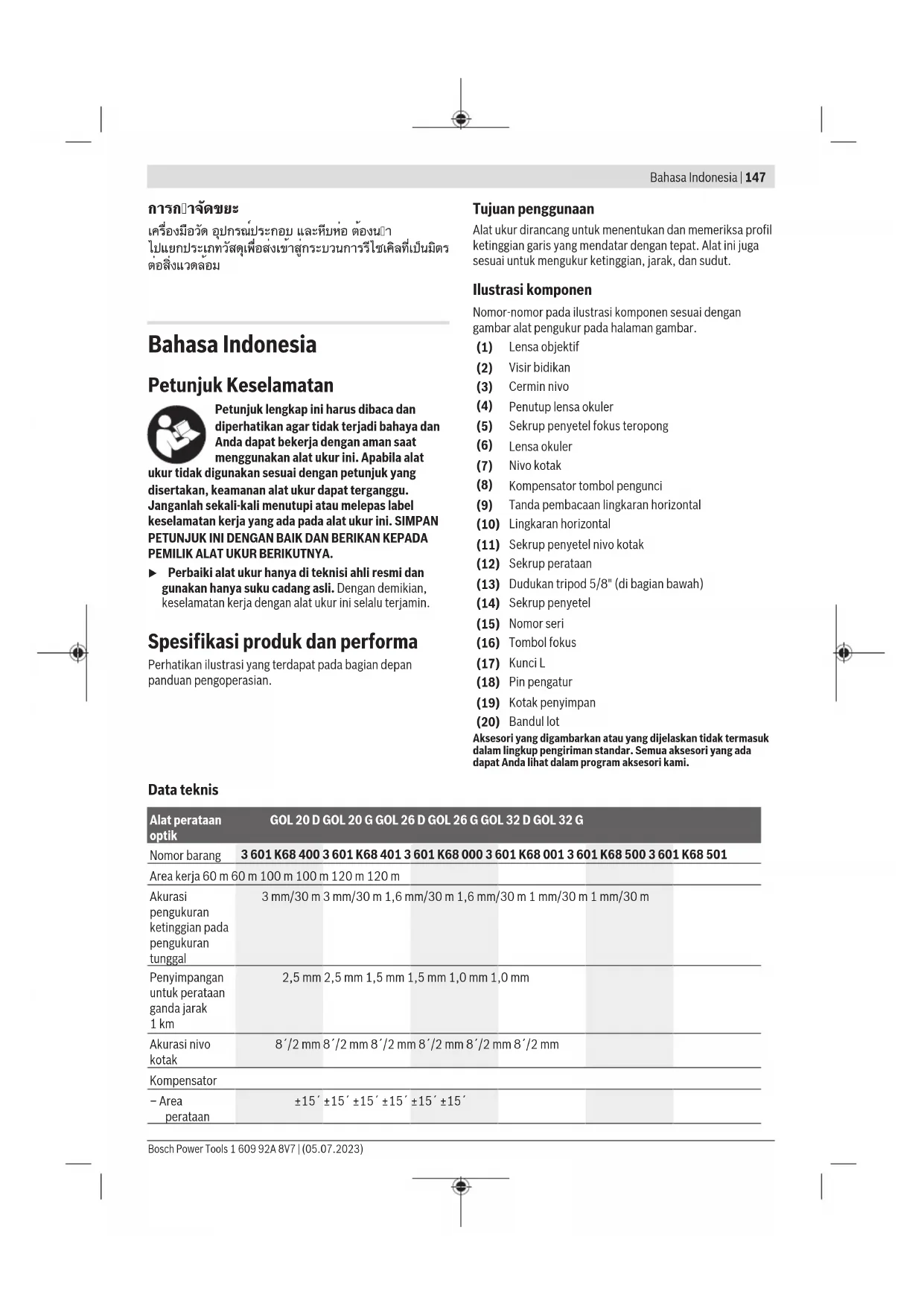

Bahasa Indonesia. Halaman 147

Tiéng Viét. Trang 151

156

wJ 161

Deutsch

Sicherheitshinweise

Petunjuk Keselamatan

Petunjuk lengkap ini harus dibaca dan diperhatikanagartidak terjadi bahaya dan Andaapat bekerja denganaman saat menc gunakan alatukur ini.Apabila alat

ukur tidak digunakan sesuai dengan petunjuk yang disertakan, keamanan alat ukur dapat terganggu. Janganlah sekali-kali menuutipi atas melepas label keselamatan kerja yang ada pada alat ukur ini. SIMPAN PETUNJUK INI DENGAN BAIK DAN BERIKAN KEPADA PEMILIK ALAT UKUR BERIKUTNYA.

Perbaiki atat ukur hanyadi teknisiahrlresmi dan gunakan hanyushuku cadang asli.Dengan demikian, keselamatan kerja dengan atat ukur ini selalu terjamin.

Spesifikasi Produk dan performa

Perhatikan ilustrasi yang terdapat pada bagianapan panduan pengoperasian.

Tujuan penggunaan

Alat ukur dirancang untuk menentukan dan memeriksa profil ketinggian garis yang mendatar dengan kepada. Alat ini juga sesuai untuk mengukur ketinggian, jalak, dan sudut.

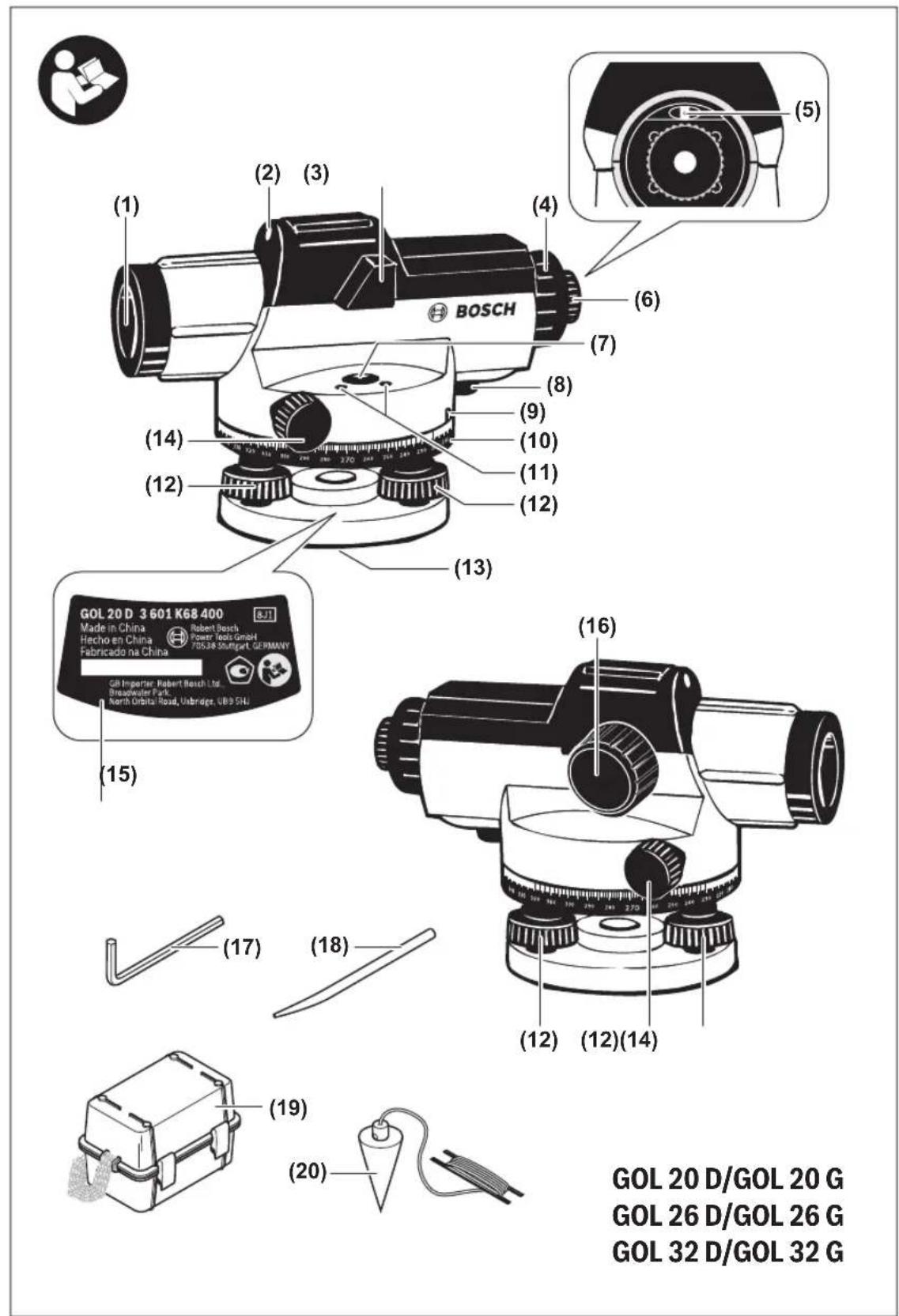

Ilustrasi komponen

Nomor-nomor pada ilustrasi komponen seksuai dengan gambar alat pengukur pada halaman gambar.

(1) Lensa objektif
(2) Visir bidikan
(3) Cerminivo
(4) Penutup lensa okuler
(5) Sekrup penyetel fokus teropong
(6) Lensa okuler
(7) Nivo kotak
(8) Kompensator tombol pengunci
(9) Tanda pembacaan lingkaran horizontal
(10) Lingkaran horizontal
(11) Sekrup penyetel nivo kotak
(12) Sekrup perataan
(13) Dudukan tripod 5 / 8 (di bagian bawah)
(14) Sekrup penyetet
(15) Nomor seri
(16) Tombol fokus
(17) Kunci L
(18) Pin pengatur
(19) Kotak penyimpan
(20) Bandul lot

Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Alat perataan optik	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Nomor Barang	3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501
Area kerja 60 m 60 m 100 m 100 m 120 m 120 m
Akurasi pengukuran ketinggian pada pengukuran tunggal	3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m
Penyimpangan untuk perataan ganda jarak 1 km	2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm
Akurasi nivo kotak	8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm
Kompensator
- Area perataan	±15' ±15' ±15' ±15' ±15'

Bosch Power Tools 1609 92A 8V7 (05.07.2023)

148 Bahasa Indonesia

Alat perataan optik	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
- Peredam magnet	●●●●●●
Teropong
- Gambar tegak tegak tegak tegak tegak tegak
- Pembersaran 20x 20x 26x 26x 32x 32x
- Area pandang	1°30' 1°30' 1°30' 1°30' 1°30' 1°30'
-Diameter lensa objektif	36 mm 36 mm 36 mm 36 mm 36 mm 36 mm
-Jarak pengukuran minimal	0,3 m 0,3 m 0,3 m 0,3 m 0,3 m
-Faktor penggandaan	100 100 100 100 100 100
-Konstanta penjumlahan	0 0 0 0 0 0
Pembagan lingkaran horizontal	1° 1 gon 1° 1 gon 1° 1 gon
Dudukan tripod	5/8"	5/8"	5/8"	5/8"	5/8"	5/8"
Berat seksuai dengan EPTA-Procedure 01:2014	1,5 kg	1,5 kg	1,5 kg	1,5 kg	1,5 kg	1,5 kg
Jenis perilindungan	IP 54 (terlindung dari debu dan percikan air)

Nomor seri (15) pada label tipe berfungsi sebagai identifikasi atat pengukur Anda.

Penggunaan

Periksa akurasi perataan dan akurasi indicator pada alat ukur sebelum mulai bekerja dan setelah menggangkit alat ukur dalam waku yang lama.
Lindungilah alat ukur dari cairan dan sinar matahari langsung.
Jauhkan atal ukur dari suhu ataupubahan suhu yang ekstrem. Jangan biarkan atal ukur berada terlalu lama di dalam kendarana. Biarkan atal ukur menyesuikan suhu lingkungan sebelum diooperasikan saat terjadi perubahan suhu yang drastis. Pada suhu yang ekstrem atauterkadi perubahan suhu yang drastis, ketepatan atal ukur dapat terganggu.
Jaga alat ukuragartidak terbentur ata terjatus. Setelah terjadi guncangan atau benturan keras pada alat ukur,disarankan untuk selalu memeriksa akurasi alat ukur setiap (lihat,Pemerisuan akurasi alat ukur Halaman 149)sebelum digunakan kembali.
Letakkan atuk di kotak penyimpan yang disediakan jika atuk diangkut untuk jarak jauh (misalnya di dalam mobil). Pastikan posisi atuk di dalam kotak penyimpan sudah benar. Saat atat dimasukkan ke dalam kotak penyimpan, kompensator

akan terkunci seesingga tidak dapat rusak akibat gerakan yang kuat.

Mengatur/menyejajarkan alat ukur

Pemasangan pada tripod

Atur tripod hingga stabil dan aman agar akan terjatuh oleh merosot. Pasang akan utur pada dudukan tripod (13) di ini; utar ulir tripod, lalu kencangkan akan utur dengan sekrup pengunci tripod.

Sejajarkan tripod sceara kasar.

Alat ukur dapat diangkut untuk jarak dekat dengan tetap terpasang pada tripod. Agar tidak merusak kepada ukur, tripod harus dipegang secara vertikal selama pengangkutan dan tidak boleh ditopang, misalnya di atas bahu.

Menyejajarkan alat ukur

Sejajarkan atal ukur mencgunakan sekrup kaki (12) Seeingga gelembung udara berada di tengah nivo kotak (7).

1.

2.

Atur gelembung udara ke posisi tengah di antara keluaksekrup dengan memutar duo sekrup kaki pertama A dan B. Lalu, putar sekrup kaki ketiga C hingga gelembung udara berada di tengah nivo kotak.

Setelah nivo kotak dibawa masuk, setup penyimpangan dari posisi horizontal pada alat ukur akan diseimbangkan oleh kompensator.

Lakukan pemeriksaan secara bergala selema pengerjaan (misalnya dengan melihat ke cermin nivo (3)), pastikan gelembung udara sebagai berada di tengah nivo kotak.

Memusatkan alat ukur di atas titik dasar

Jika perlu, pusatkan alat ukur di atas titik dasar. Untuk itu, gantung bandul lot (20) pada sekrup pengunci tripod.

Sejajarkan atal ukur di atas titik dasar dengan cara menggerakkan atal ukur pada tripod atau menyetel tripod.

Memfokuskan teropong

Lepaskan kap pelinding lensa objektif (1).

Arahkan teropong ke objek yang terang kepada pegang selemar kertas putih di depan lensa objektif (1). Putar lensa okuler (6) tingga tanda bidik terlihat jelas dan berwarna hitam pekat.

Arahkan teropong ke batang perataan, bila perlu, gunakan visir bidikan (2). Putar tambol fokus (16)ingga bidang pembagan pada batang perataan dapat terlihat jelas. Sejaharkan tanda bidik tepat di tengah batang perataan dengan cara memutar penyesuai halus (14).

Jika teropong telah difokuskan dengan kepada, tanda bidik dan gambar pada batang perataan tidak boleh bergeser dapat sama lain untuk melakuang lensa okuler dikerakkan.

Fungsi pengukuran

Selalu atur batang perataan secara vertical dengan tersebut. Sejaharkan alat ukur yang telah sejajar dan difokuskan pada batang perataan sehingga tanda bidik berada di tengah batang perataan.

Membaca ketinggian

Baca ketinggian pada batang perataan di garis tengah tanda bidik.

Ketinggian yang telah diukur pada gambar: 1.195 m.

Mengukur jarak

Pusatkan alat ukur pada titik yang digunakan sebagai titik mulai untuk mengukur jarak.

Baca ketinggian pada batang perataan di garis atas dan bawah tanda bidik. Kalikan selisihkedua ketinggian dengan 100 untukmemperoleh jarak dari alat ukur kebatangperataan.

Jarak yang telah diukur pada gambar: (1.347m - 1.042m)× 100 = 30,5m

Mengukur sudut

Pusatkan alat ukur pada titik yang digunakan sebagai titik mulai untuk mengukur sudut.

(10) (10)

Sejajarkanatatukke titikA.Putar lingkaran horizontal (10)dengatanitiknolkearahtanda pembacaan (9).Lalu,sejajarkanatlatukkertitikB.B sudut pada tanda pembacaan (9).

GOL 20 D/GOL 26 D/GOL 32 D: sudut yang diukur pada contoh: 45^

GOL 20 G/GOL 26 G/GOL 32 G: sudut yang diukur pada contoh: 45 gon.

Pemeriksaan akurasi alat ukur

Perika akurasi perataan dan akurasi indicator pada alat ukur sebelum mulai bekerja dan setelah menggangkat pada ukur dalam waktu yang lama.

Memeriksa nivo kotak

Sejajarkan atal ukur mencgunakan sekrup kaki (12) sehingga gelembung udara berada di tengah nivo kotak (7). Putar teropong sebesar 180^ . Jika gelembung udara tidak lagi berada di tengah nivo kotak (7), nivo kotak harus diatur ulang.

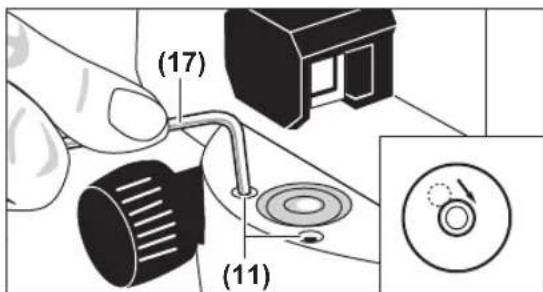

Mengatur ulang nivo kotak

Atur gelembung udara pada nivo kotak (7) keposisi tengah di antara posisi akhir proses pemeriksaan dan di bagian tengah dengan memutar sekrup kaki (12).

Gunakan kunci L (17) untuk memutar sekrup penyetel (11)ingga gelembung udara berada di tengah nivo kotak.

Periksa nivo kotak dengan memutar teropong sebesar 180^ . Bila perlu, ulangi proses penyetelan ata hubungi juga layanan pelangan Bosch.

Memeriksa kompensator

Setelah说我nejajarkan dan memfokuskan alat ukur,ukur ketinggian pada titik referensi. Lalu, tekan tambol penguncian (8) komponsator dan kembali lepaskan. Ukur ulang ketinggian pada titik referensi.

Jika keda ketinggian tersebut berbeda, lakukan perbaikan alat ukur di layanan pelanggan Bosch.

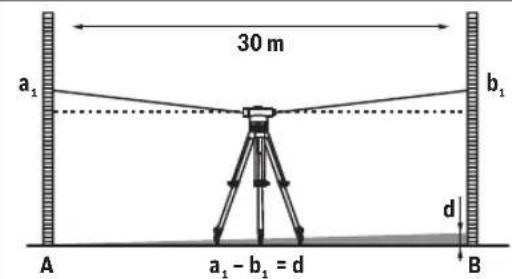

Memeriksa tanda bidik

Diperlukan jalak pengukuran dengan panjang sekitar 30 m untuk melakukan pemeriksaan. Pasang alat ukur di bagian tengah dan batang perataan A dan B di kedua ujung jalak pengukuran.

Letakkan atal ukur pada jarak sekitar 1 m dari batang perataan A. Setelah menyejajarkan dan memfokuskan atal ukur, baca ketinggian a_2 pada batang perataan A.

Kurangi nilai d yang telah dihitung sebelumnya dari ketinggian a, yang telah diukur untuk memperoleh nilai target untuk ketinggian b, pada batang perataan B.

Ukur ketinggian b_2 pada batang perataan B. Jika nilai yang diukur menuimpang dari nilai target yang telah dihitung sebesar lebih dari 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G), atau 2 mm (GOL 32 D/G), tanda bidik harus diatur ulang.

Contoh:

a_2 = 1.724m

d = 0.248m

a_2 - d = 1.724m - 0.248m = 1.476m

GOL 20 D/G: Ketinggian b_2 harus sebesar 1.476m± 6mm saat pengukuran.

GOL 26 D/G: Ketinggian b_2 harus sebesar 1.476m± 3mm saat pengukuran.

GOL 32 D/G: Ketinggian b_2 harus sebesar 1.476m± 2mm saat pengukuran.

Mengatur ulang tanda bidik

Lepas penutup lensa okuler (4).Dengan menc gunakan pin pengatur (18),putar sekrup penyetel (5)search ata berlawanan arah jarum jam hingga nilai target yang dihitung untuk ketinggian b, tercapai saat melakukan pengukuran pada batang perataan B.

Pasang kembali penutup lensa okuler (4).

Contoh:

Saat makukan pengukuran b_2 ,nilai harus diatur sebesar 1.476 m.

Periksa lagi tanda bidik. Bila perlu, ulangi proses penyetelan atau hubungi juga layanan pelanggan Bosch.

Perawatan dan servis

Perawatan dan pembersihan

Simpan dan angkut atas ukurnya di dalam kotak penyimpan yang disediakan.

Jaga kebersihan thermostat.

Jangan memasukkan alat pengukur ke dalam air atau cairan lainnya.

Jika alat kotor, bersihkan dengan lap yang lembut dan lembap. Jangan gunakan bahan pembersih kepada zat pelarut.

Gunakan lensa dengan sangat hati-hati. Bersihkan debu olehanya dengan kuas yang lembut. Jangan sentuh lensa dengan jari.

Biarkanatatukdarokatenotakpenyipbanbenar-benardalam kondisi keringsebelumdisimpan.Di dalamkotakpenyipantenerdapatsebauhkantongberisi bahanpengeringyang mengikat sisa kelembapan.Ganti kantong berisi bahan pengeringsecara Berkala.

Masukkan alat ukur di dalam kotak penyimpan jika alat hendak diperbaiki.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang Produk ini. Gambaran teknis (exploded view) dan informasi mengenai siku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta akesesorinya.

Jika Anda hendak menanyakan sesuatu atopemesan sukucadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe Produk.

Alamat layanan lainnya dapat ditemukan di:

Alat pengukur, aksesori, dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.
