Petunjuk Keselamatan

Petunjuk lengkap ini harus dibaca dan diperhatikan agar tidak terjadi bahaya dan Anda dapat bekerja dengan aman saat menggunakan alat ukur ini. Apabila alat ukur tidak digunakan sesuai dengan petunjuk yang disertakan, keamanan alat ukur dapat terganggu.

Janganlah sekali-kali menutupi atau melepas label keselamatan kerja yang ada pada alat ukur ini. SIMPAN PETUNJUK INI DENGAN BAIK DAN BERIKAN KEPADA PEMILIK ALAT UKUR BERIKUTNYA.

▶ Perhatian – jika perangkat pengoperasian atau perangkat pengaturan atau prosedur lain selain yang dituliskan di sini

296 | Bahasa Indonesia

digunakan, hal ini dapat menyebabkan terjadinya paparan radiasi yang berbahaya.

▶ Alat pengukur dikirim dengan tanda peringatan laser (ditandai dengan ilustrasi alat pengukur di halaman grafis).
Jika teks pada tanda peringatan laser tidak tertulis dalam bahasa negara Anda, tempelkan label yang tersedia dalam bahasa negara Anda di atas label berbahasa Inggris sebelum Anda menggunakan alat untuk pertama kalinya.

Jangan melihat sinar laser ataupun mengarahkannya kepada orang lain atau hewan baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan seseorang, menyebabkan kecelakaan atau merusak mata.

Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan kepala agar tidak terkena sorotan laser.

Jangan mengubah peralatan laser.
Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata pelindung. Kacamata pelihat laser digunakan untuk mendeteksi sinar laser dengan lebih baik, namun tidak melindungi dari sinar laser.
Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata hitam atau di jalan raya. Kacamata pelihat laser tidak menawarkan perlindungan penuh terhadap sinar UV dan mengurangi persepsi warna.
▶ Perbaiki alat ukur hanya di teknisi ahli resmi dan gunakan hanya suku cadang asli. Dengan demikian, keselamatan kerja dengan alat ukur ini selalu terjamin.
Jangan biarkan anak-anak menggunakan alat ukur laser tanpa pengawasan. Hal ini dapat menyilaukan orang lain atau diri sendiri secara tidak sengaja.
Jangan mengoperasikan alat ukur di area yang berpotensi meledak yang di dalamnya terdapat cairan, gas, atau serbuk yang dapat terbakar. Di dalam alat pengukur dapat terjadi bunga api, yang lalu menyulut debu atau uap.
▶ Saat menggergaji benda kerja yang sudutnya telah ditentukan dengan alat pengukur ini, selalu perhatikan dengan saksama petunjuk keselamatan dan petunjuk kerja penggunaan gergaji (termasuk petunjuk mengenai meletakkan dan menjepit benda kerja). Apabila sudut yang diperlukan pada gergaji tertentu atau suatu jenis gergaji tidak dapat diatur, metode penggergajian alternatif harus diterapkan. Terutama sudut lancip dapat dipotong menggunakan penjepit kerucut dengan gergaji hand-held circular atau dengan gergaji circular table.

Spesifikasi produk dan performa

Perhatikan ilustrasi yang terdapat pada bagian depan panduan pengoperasian.

Tujuan penggunaan

Alat ukur cocok untuk mengukur dan merekam kemiringan dan sudut, untuk menghitung sudut miter tunggal dan ganda serta memeriksa dan memandu arah vertikal dan horizontal.

Alat ukur ditujukan untuk digunakan di dalam maupun di luar ruangan. Produk ini adalah produk laser konsumen sesuai dengan EN 50689.

Ilustrasi komponen

Nomor-nomor pada ilustrasi komponen sesuai dengan gambar alat pengukur pada halaman gambar.

(1) Kaki lipat
(2) Jendela tampilan untuk display
(3) Roda pengunci
(4) Kaki dasar
(5) Tutup kompartemen baterai
(6) Penguncian tutup kompartemen baterai
(7) Display pengukuran sudut
(8) Display pengukuran sudut inklinasi
(9) Waterpas untuk penyetelan mendatar

(10) Waterpas untuk penyetelan tegak lurus

(11) Outlet sinar laser

(12) Label peringatan laser

(13) Nomor seri

(14) Tombol on/off

(15) Tombol MTR1 untuk miter tunggal

(16) Tombol MTR2 untuk miter ganda

(17) Tombol Hold

(18) Tombol on/off untuk sinar laser

(19) Tombol untuk suara sinyal

(20) Tombol kalibrasi / penggantian unit

(21) Ekstensi kaki

(22) Tas pelindung

Simbol pada display

(o) Display untuk sinyal suara

Data teknis

Pengukuran sudut dan kemiringan digital GAM 270 MFL
Nomor model	3 601 K76 400
Fungsi "HOLD" ●
Mode pengoperasian "Miter tunggal" ●
Mode pengoperasian "Miter ganda" ●
Mode pengoperasian "Pengukuran kemiringan" ●
Pencahayaan display ●
Kalibrasi ●
Rentang pengukuran sudut 0° ... 270°
Akurasi pengukuran sudut ±0,1°
Unit display terkecil 0,1°
Rentang pengukuran sudut kemiringan 0–360° (4 × 90°)
Akurasi pengukuran kemiringan
- 0°/90° ±0,05°
- 1°–89° ±0,1°
Area kerja laser4)	30 m
Akurasi perataan vertikal laser ±0,5 mm/m
Akurasi perataan horizontal laser	±1 mm/m
Jarak pancaran laser - Tepi bawah alat pengukur	30 mm
Suhu pengoperasian	-10°C ... +50°C
Suhu penyimpanan	-20°C ... +70°C
Tinggi penggunaan maks. di atas tinggi acuan	2000 m
Kelembapan relatif maks.	90%
Tingkat polusi sesuai dengan IEC 61010-1	25)
Kelas laser	2
Jenis laser	< 1 mW, 650 nm
C6	1
Divergensi titik laser	0,6 mrad (sudut penuh)
Baterai	4 × 1,5 V LR6 (AA)
Waktu pengoperasian (baterai mangan alkali) sekitar.5)	50 h
Penonaktifan otomatis setelah sekitar.	30 min
Panjang kaki	600 mm
Berat sesuai dengan EPTA-Procedure 01:2014	1,7 kg
Dimensi (panjang × lebar × tinggi)	684 × 52 × 60 mm
IP54 (terlindung dari debu dan percikan air)	●

A) Area kerja dapat berkurang akibat keadaan lingkungan yang tidak menguntungkan (seperti sinar matahari langsung).

B) Ilanya polusi nonkonduktif yang terjadi, namun terkadang muncul konduktivitas sementara yang disebabkan oleh kondensasi.

C) Waktu pengoperasian tanpa laser

Terdapat nomor seri (13) pada label tipe untuk mengidentifikasi alat pengukur secara jelas.

Cara memasang

Memasang / mengganti baterai (lihat gambar A)

Untuk pengoperasian alat ukur disarankan memakai baterai mangan alkali.

298 | Bahasa Indonesia

Untuk membuka tutup kompartemen baterai (5), tekan pengunci (6) dan buka tutup kompartemen baterai. Pasang baterai.

Pastikan baterai terpasang pada posisi kutub yang benar sesuai gambar pada kompartemen baterai.

Display baterai

Display baterai (b) selalu menampilkan status baterai saat ini:

Display Kapasitas

	90-100%
	60-90%
	30-60%
	10-30%
	0-10%Display baterai habis daya berkedip. Terdapat waktu sekitar 15-20 menit untuk melakukan pengukuran setelah alat mulai berkedip dan mati.

Selalu ganti semua baterai sekaligus. Hanya gunakan baterai dari produsen dan dengan kapasitas yang sama.

▶ Keluarkan baterai dari alat pengukur jika tidak digunakan dalam waktu yang lama. Jika baterai disimpan di dalam alat pengukur untuk waktu yang lama, baterai dapat berkarat dan dayanya akan habis dengan sendirinya.
▶ Matikan laser sebelum mengganti baterai. Laser yang dinyalakan tanpa sengaja dapat menyilaukan mata.

Memasang ekstensi kaki

Buka ekstensi kaki (21) dari depan pada kaki lipat (1). Geser ekstensi kaki selebar mungkin melalui sambungan alat ukur.

Penggunaan

Mengoperasikan pertama kali

Lindungilah alat ukur dari cairan dan sinar matahari langsung.
Jauhkan alat ukur dari suhu atau perubahan suhu yang ekstrem. Jangan biarkan alat ukur berada terlalu lama di dalam kendaraan. Biarkan alat ukur menyesuaikan suhu lingkungan sebelum dioperasikan saat terjadi perubahan suhu yang drastis. Pada suhu yang ekstrem atau terjadi perubahan suhu yang drastis, ketepatan alat ukur dapat terganggu.
Jaga kebersihan permukaan sambungan dan tepi sambungan alat pengukur. Lindungi alat pengukur dari guncangan dan benturan. Kesalahan pengukuran dapat terjadi karena kotoran atau deformasi.
Jagalah supaya alat pengukur tidak terbentur atau terjatuh. Setelah terjadi pengaruh luar yang besar terhadap alat pengukur, disarankan untuk memeriksa akurasi alat pengukur setiap sebelum digunakan kembali (lihat „Pemeriksaan akurasi dan kalibrasi alat ukur“, Halaman 302).

Menyalakan / mematikan

Jangan biarkan alat ukur yang aktif berada di luar pengawasan dan matikan alat ukur setelah digunakan. Sinar laser dapat menyilaukan mata orang lain.

Untuk menyalakan alat ukur, tekan tombol on/off (14).

Apabila indikator H (a) menyala, nilai dari pengukuran terakhir masih akan tersimpan. Nilai ini dapat dihapus dengan menekan singkat tombol on/off (14).

Untuk mematikan alat pengukur, tekan tombol on/off (14).

Jika selama sekitar 30 tidak ada tindakan yang dilakukan, alat pengukur akan mati secara otomatis untuk melindungi baterai.

Pengaturan dengan waterpas

Dengan waterpas (9), alat pengukur dapat diatur secara vertikal dan dengan waterpas (10), alat pengukur dapat diatur secara horizontal.

Alat pengukur juga dapat digunakan seperti waterpas untuk memeriksa secara vertikal atau horizontal. Letakkan alat pengukur di atas permukaan yang akan diperiksa.

Pemutaran display

Apabila alat pengukur diputar sebesar 180°, display akan ikut berputar secara otomatis agar nilai yang ditampilkan dapat dibaca dengan lebih mudah.

Mode pengoperasian "Pengukuran standar"

Setiap kali dinyalakan, alat pengukur berada dalam mode "Pengukuran standar".

Dalam mode "Pengukuran standar", pengukuran sudut dan pengukuran kemiringan akan dilakukan secara bersamaan.

Mengukur sudut (lihat gambar C-D)

Letakkan kaki lipat (1) dan kaki dasar (4) secara mendatar pada tepi yang harus diukur. Nilai ukur yang ditampilkan (g) sesuai dengan sudut dalam w antara kaki dasar dan kaki penutup.

1 609 92A 8LL | (28.03.2023) Bosch Power Tools

Nilai ukur akan ditampilkan beberapa saat pada display (7) hingga sudut di antara kaki lipat (1) dan kaki dasar (4) diubah.

Merekam sudut (lihat gambar E)

Ukur sudut yang harus direkam dengan meletakkan kaki lipat dan kaki dasar pada sudut yang ditetapkan.

Dengan mengencangkan roda pengunci (3), posisi kaki dapat terkunci secara mekanis. Nilai yang ditampilkan tidak akan tersimpan.

Letakkan alat ukur di posisi yang diinginkan pada benda kerja. Gunakan kaki sebagai penggaris untuk menentukan sudut.

Menyimpan nilai ukur

Untuk menyimpan (H) dari nilai ukur saat ini (g), tekan tombol penyimpanan Hold (17).

Sebagai konfirmasi, indikator (a) akan berkedip pada display. Nilai yang diukur saat ini terkunci dan juga akan berubah saat kaki bergerak. Apabila tombol penyimpanan Hold ditekan kembali, indikator (a) akan muncul pada display secara permanen. Nilai yang ditampilkan berubah bergantung pada gerakan kaki. Nilai yang terkunci sebelumnya kini tersimpan di latar belakang. Dengan menekan kembali tombol penyimpanan Hold (17), nilai yang ditampilkan sebelumnya akan muncul, lalu indikator (a) berkedip. Untuk menghapus nilai penyimpanan, tekan singkat tombol (14).

Nilai yang ditampilkan sebelumnya harus dihapus agar dapat menyimpan nilai yang baru. Nilai-nilai yang tersimpan tidak dapat ditimpa.

Nilai penyimpanan juga tidak akan berubah saat mematikan alat ukur (secara manual atau otomatis). Namun, nilai akan terhapus saat baterai diganti dan saat baterai kosong.

Mengukur dengan ekstensi kaki (lihat gambar G-H)

Ekstensi kaki (21) memungkinkan pengukuran sudut, saat permukaan sambungan lebih pendek dari kaki lipat (1).

Letakkan kaki dasar (4) dan ekstensi kaki secara mendatar pada tepi yang harus diukur.

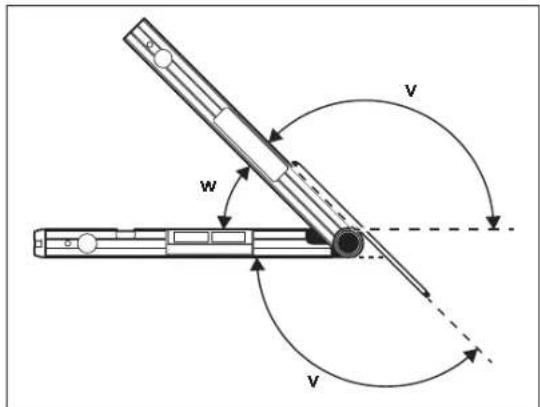

Pada display, sudut w antara kaki dasar dan kaki lipat akan ditampilkan sebagai nilai ukur. Sudut yang dicari v antara kaki dasar dan ekstensi kaki dapat dihitung seperti berikut:

v = 180^ - w

w v v

Mode pengoperasian "Miter tunggal"

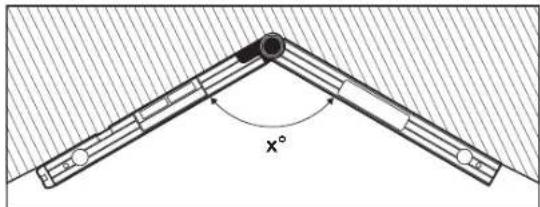

Pengukuran "Miter tunggal" digunakan untuk mengukur sudut potong MTR jika dua benda kerja harus membentuk sudut luar x° yang lebih kecil dari 180° dengan miter yang sama (misalnya untuk lantai, pilar susuran tangga atau pigura foto).

Pengukuran "Miter tunggal" diaktifkan dengan menekan tombol MTR1 (15). Nilai yang ditampilkan selalu digunakan untuk perhitungan MTR. Jika nilai tersimpan sedang ditampilkan (display (a) berkedip), perhitungan akan dilakukan dengan nilai yang tersimpan terlepas dari posisi kaki.

x°

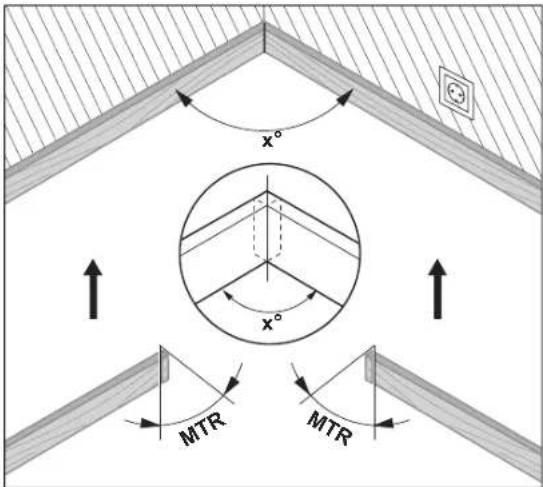

Apabila benda kerja harus disesuaikan dengan suatu sudut (misalnya untuk lantai), maka ukur sudut siku x° dengan meletakkan kaki lipat dan kaki dasar. Untuk sudut yang ditetapkan sebelumnya (misalnya pigura foto), buka kaki lipat dan kaki dasar lebar-lebar hingga sudut yang diinginkan ditampilkan pada display.

300 | Bahasa Indonesia

Sudut miter horizontal MTR ("Miter Angle": sudut miter horizontal) dihitung dengan dua benda kerja tersebut harus dipendekkan. Bilah gergaji berada dalam posisi vertikal saat memotong miter secara vertikal pada benda kerja (sudut miter vertikal adalah 0").

MTR

Tekan tombol MTR1 (15). Sudut miter horizontal yang dihitung MTR yang harus diatur pada gergaji miter, seperti indikator MTR akan ditampilkan pada display.

Tekan tombol MTR1 (15), untuk kembali dari mode pengoperasian "Miter tunggal" ke mode pengoperasian "Pengukuran standar".

Dengan menekan singkat tombol on/off (14), Anda dapat kembali ke mode pengoperasian "Pengukuran sudut". Namun, nilai Hold yang mungkin tersimpan akan dihapus.

Catatan: Sudut miter yang dihitung MTR hanya dapat dilakukan untuk gergaji miter yang dengannya pengaturan untuk pemotongan vertikal adalah 0°. Jika pengaturan untuk pemotongan vertikal sebesar 90°, sudut untuk gergaji harus dihitung seperti berikut:

90° – sudut yang ditampilkan MTR = sudut yang harus diatur pada gergaji.

Mode pengoperasian "Miter ganda"

Pengukuran "Miter ganda" ("Compound MTR") digunakan untuk menghitung sudut miter horizontal dan vertikal jika dua benda kerja dengan beberapa sudut (misalnya kayu luar plafon) harus bersentuhan dengan tepat.

Pengukuran "Miter tunggal" diaktifkan dengan menekan tombol MTR2 (16). Nilai posisi kaki yang ditampilkan selalu digunakan untuk penghitungan sudut. Nilai Hold yang mungkin tersimpan akan dihapus dengan mengakhiri mode pengoperasian "Miter ganda".

Lakukan langkah kerja secara tepat dalam urutan yang ditunjukkan.

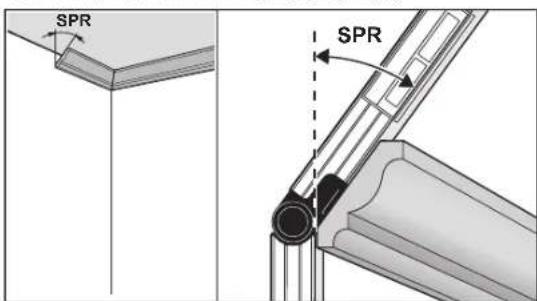

1. SPR: Menyimpan sudut kemiringan (Spring Angle)

SPR SPR

Terdapat kemungkinan-kemungkinan berikut untuk menyimpan sudut kemiringan:

- Buka kaki lipat dan kaki dasar selebar mungkin hingga sudut kemiringan yang diinginkan muncul pada display.

- Ukur sudut kemiringan pada sudut inklinasi yang tak diketahui. Letakkan benda kerja yang harus diukur di antara kaki lipat dan kaki dasar. Jika pengukuran tidak dapat dilakukan dengan alat ukur, terutama pada benda kerja yang sempit atau kecil, gunakan alat bantu seperti misalnya bevel, kemudian atur sudutnya pada alat ukur.

1 609 92A 8LL (28.03.2023) Bosch Power Tools

Tekan tombol MTR2 (16) untuk menyimpan sudut kemiringan yang diukur untuk miter ganda. Pada display akan muncul SPR dan sudut saat ini.

Jika besar sudut saat menekan tombol MTR2 (16) lebih dari 90°, namun lebih kecil dari 180°, sudut kemiringan SPR akan berubah secara otomatis seperti berikut:

SPR = 180° - sudut yang diukur atau diatur.

2. CNR: Menyimpan sudut siku (Corner Angle)

CNR

Letakkan kaki lipat dan kaki dasar untuk mengukur sudut siku secara mendatar ke dinding atau atur sudut siku yang dikenali pada alat pengukur. Tekan kembali tombol MTR2 (16) untuk menyimpan sudut siku yang diukur dan dipanggil untuk miter ganda. Pada display akan muncul CNR dan sudut saat ini.

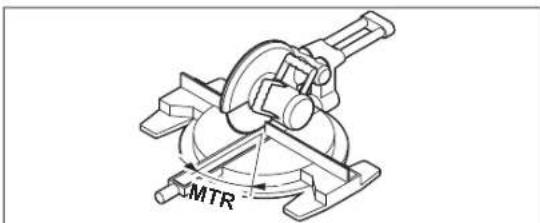

3. MTR: Menentukan sudut miter horizontal (Miter Angle)

MTR

Tekan kembali tombol MTR2 (16). Pada display akan muncul MTR dan sudut miter horizontal yang dihitung untuk gergaji miter. Dengan menggunakan sudut miter horizontal, perputaran meja potong akan ditentlukan (MTR).

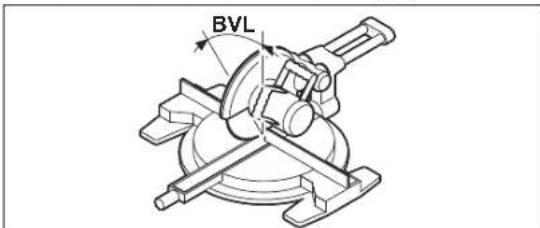

4. BVL: Menentukan sudut miter vertikal (Bevel Angle)

BVL

Tekan kembali tombol MTR2 (16). Pada display akan muncul BVL dan sudut miter vertikal yang dihitung untuk gergaji miter.

Dengan menggunakan sudut miter horizontal, kemiringan mata gergaji akan ditentukan (BVL).

Jika perlu, sudut miter horizontal dan vertikal dapat kembali diakses namun hanya selama tombol on/off (14) tidak ditekan untuk mengganti mode pengoperasian. Tekan tombol MTR2 (16) untuk mengakses sudut. Pada display akan muncul MTR dan sudut miter horizontal yang dihitung setelah menekan kembali tombol MTR2 (16) BVL dan sudut miter vertikal.

Tekan tombol MTR1 (15) lebih singkat dari 1 detik untuk kembali dari mode pengoperasian "Miter ganda" ke mode pengoperasian "Pengukuran standar".

Petunjuk mengenai mode pengoperasian "Miter ganda"

Sudut miter yang dihitung MTR hanya dapat dilakukan untuk gergaji miter yang dengannya pengaturan untuk pemotongan vertikal adalah 0°. Jika pengaturan untuk pemotongan vertikal sebesar 90°, sudut untuk gergaji harus dihitung seperti berikut:

90° - sudut yang ditampilkan MTR = sudut yang harus diatur pada gergaji.

Mode pengoperasian pengukuran kemiringan

Mengaktifkan / menonaktifkan laser

Untuk mengaktifkan sinar laser, tekan tombol on/off untuk laser (18)

Jangan mengarahkan sinar laser pada orang lain atau binatang dan jangan melihat ke sinar laser, juga tidak dari jarak jauh.

Untuk menonaktifkan sinar laser, tekan kembali tombol on/off untuk laser (18).

Jangan biarkan alat ukur yang aktif berada di luar pengawasan dan matikan alat ukur setelah digunakan. Sinar laser dapat menyilaukan mata orang lain.

Untuk menghemat energi, nonaktifkan laser saat sedang tidak digunakan.

302 | Bahasa Indonesia

Mengganti satuan ukur (lihat gambar B)

Satuan ukur dapat diganti setiap saat antara, „”, „%“ atau „mm/m”. Tekan tombol pengganti satuan ukur (20) beberapa kali hingga satuan ukur yang diinginkan muncul pada display (k) atau (m). Nilai ukur saat ini (n) akan berubah secara otomatis.

Pengaturan satuan ukur tetap dipertahankan saat alat ukur dimatikan dan dinyalakan.

Mengaktifkan / menonaktifkan sinyal suara

Dengan tombol sinyal suara (19), sinyal suara dapat diaktifkan dan dinonaktifkan. Saat sinyal suara diaktifkan, pada display akan muncul indikator untuk sinyal suara (o).

Pengaturan sinyal suara tetap dipertahankan saat alat ukur dimatikan dan dinyalakan.

Display nilai ukur dan perataan (lihat gambar F)

Nilai ukur (n) selalu diperbarui tiap kali alat ukur bergerak. Tunggu dengan membaca nilai ukur setelah alat ukur bergerak dengan lebih kencang hingga nilai tidak lagi berubah.

Nilai ukur dan satuan ukur pada display akan ditampilkan dengan diputar sebesar 180° bergantung pada lokasi alat ukur. Sehingga, display dapat dibaca saat bekerja di atas kepala.

Alat ukur akan menampilkan keterangan pada display melalui perataan (h)/(i), ke arah mana alat harus menuju untuk mencapai nilai target. Nilai target merupakan pengukuran standar horizontal atau vertikal dalam fungsi Hold nilai ukur yang tersimpan.

Jika nilai target tercapai, arah panah dari perataan (h)/(i) akan menghilang dan saat sinyal suara diaktifkan, suara akan terus-menerus berbunyi.

Mengukur / merekam kemiringan tanpa menyentuh

Dengan bantuan laser, Anda dapat mengukur atau merekam kemiringan tanpa menyentuh, juga pada rentang yang besar.

Jangan mengarahkan sinar laser pada orang lain atau binatang dan jangan melihat ke sinar laser, juga tidak dari jarak jauh.

▶ Hanya selalu gunakan pusat titik laser untuk menandai. Besarnya titik laser berubah sesuai dengan jarak.

Untuk mengukur kemiringan, arahkan alat ukur sehingga sinar laser melewati sepanjang permukaan yang harus diukur. Untuk merekam kemiringan, arahkan alat ukur, sehingga kemiringan yang diinginkan sebagai nilai ukur (n) akan ditampilkan, lalu tentukan kemiringan ke permukaan target dengan bantuan titik laser.

Catatan: Perhatikan saat merekam kemiringan dengan menggunakan laser sehingga laser 30 mm melampaui tepi bawah alat ukur.

Pemeriksaan akurasi dan kalibrasi alat ukur

Memeriksa akurasi pengukuran kemiringan

Periksa akurasi alat ukur dari pengukuran kritis setelah adanya perubahan suhu yang drastis serta setelah terjadi benturan keras.

Sebelum mengukur kemiringan < 45°, sebaiknya lakukan pemeriksaan pada permukaan yang rata, seperti permukaan horizontal, sebelum mengukur kemiringan > 45° pada permukaan yang rata, seperti permukaan vertikal. Nyalakan alat ukur dan letakkan pada permukaan horizontal atau vertikal.

Pilih satuan ukur ° (lihat „Mengganti satuan ukur (lihat gambar B)“, Halaman 302).

Tunggu selama 10 detik dan catat nilai ukur (n) dari pengukuran kemiringan. Putar alat ukur sebesar 180° mengelilingi sumbu vertikal. Tunggu selama 10 detik dan catat nilai ukur kedua (n) dari pengukuran kemiringan.

- Kalibrasikan alat ukur jika perbedaan kedua nilai ukur lebih besar dari 0,1°.

Kalibrasikan alat ukur pada posisi (vertikal atau horizontal), di mana perbedaan nilai ukur diketahui.

Kalibrasi hanya dapat dilakukan dengan sisi bawah.

Kalibrasikan permukaan sambungan horizontal untuk pengukuran kemiringan (lihat gambar I)

Permukaan di mana Anda meletakkan alat ukur, boleh berbeda tidak lebih dari 5° dari permukaan horizontal. Apabila perbedaannya lebih besar, kalibrasi akan dibatalkan dengan display ---.

① Nyalakan alat ukur dan letakkan pada bidang horizontal, sehingga waterpas untuk perataan mendatar (9) menunjuk ke atas dan display (7) mengarah ke Anda. Tunggu selama 10 detik.
② Kemudian, tekan tombol kalibrasi UnitsCal (20) selama sekitar 2 detik hingga CAL1 muncul pada display secara singkat. Kemudian, nilai ukur (n) akan berkedip pada display.
③ Putar alat ukur sebesar 180° mengelilingi sumbu vertikal sehingga waterpas untuk perataan mendatar (9) mengarah ke atas, display (7) berada di sisi berlawanan dengan Anda. Tunggu selama 10 detik.
④ Kemudian, tekan kembali tombol kalibrasi UnitsCal (20). Pada display akan muncul CAL2 secara singkat. Kemudian, nilai ukur (n) akan muncul (tidak lagi dengan berkedip) pada display. Kini, alat ukur telah terkalibrasi untuk permukaan sambungan ini.

Catatan: Jika alat ukur tidak diputar mengelilingi sumbu seperti yang dijelaskan pada gambar pada langkah Ⓐ, kalibrasi tidak dapat diselesaikan.

Kalibrasi permukaan sambungan vertikal untuk pengukuran kemiringan (lihat gambar J)

Permukaan di mana Anda meletakkan alat ukur, boleh berbeda tidak lebih dari 5° dari permukaan vertikal. Apabila perbedaannya lebih besar, kalibrasi akan dibatalkan dengan display ---.

Nyalakan alat ukur dan letakkan pada bidang vertikal, sehingga waterpas untuk perataan tegak lurus (10) menunjuk ke atas dan display (7) mengarah ke Anda. Tunggu selama 10 detik.
② Kemudian, tekan tombol kalibrasi sekitar 2 detik UnitsCal (20) hingga CAL1 muncul pada display secara singkat. Kemudian, nilai ukur (n) akan berkedip pada display.
③ Putar alat ukur sebesar 180° mengelilingi sumbu horizontal, sehingga waterpas untuk perataan tegak lurus (10) mengarah ke bawah dan display (7) berada di sisi berlawanan dengan Anda. Tunggu selama 10 detik.
④ Kemudian, tekan lagi tombol kalibrasi UnitsCal (20). Pada display akan muncul CAL2 secara singkat. Kemudian, nilai ukur (n) akan muncul (tidak lagi dengan berkedip) pada display. Kini, alat ukur telah terkalibrasi untuk permukaan sambungan ini.

Catatan: Jika alat ukur tidak diputar mengelilingi sumbu seperti yang dijelaskan pada gambar pada langkah ③, kalibrasi tidak dapat diselesaikan.

Perawatan dan servis

Perawatan dan pembersihan

Jaga kebersihan alat.

Jangan memasukkan alat pengukur ke dalam air atau cairan lainnya.

Jika alat kotor, bersihkan dengan lap yang lembut dan lembap. Jangan gunakan bahan pembersih atau zat pelarut.

Bersihkanlah secara berkala terutama permukaan outlet sinar laser dan pastikan terbebas dari bulu halus.

Jika alat ukur diletakkan di bawah hujan dalam waktu yang lama, alat dapat menjadi rusak. Alat dapat kembali beroperasi penuh setelah dikeringkan dengan sempurna. Tidak diperlukan kalibrasi.

Hanya simpan dan lakukan pengangkutan pada alat ukur di dalam tas pelindung (22).

Saat alat akan dibawa untuk diperbaiki, simpan alat pengukur di dalam kantong pelindung (22).

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch Indonesia

Alamat layanan lainnya dapat ditemukan di:

Alat pengukur, aksesori, dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang alat pengukur dan baterai bersama dengan sampah rumah tangga!

Tiếng Việt

Hướng dẫn an toàn
