HASZNÁLATI ÚTMUTATÓ GAM 270 MFL Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 143

Русский...... Страница 151

Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a mérőműszert. Ha a mérőműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a mérőműszerbe beépített védelmi intézkedésekre. Soha ne

tegye felismerhetetlenné a mérőműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMÜSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.

Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülésekhez vezethet.
A mérömüszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérömüszernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.

▶ Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.

▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.

▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.

A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

A mérömüszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a méröműszer biztonságos berendezés maradjon.

144 | Magyar

▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres mérőműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a méröműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A méröműszer szikrákat kelthet, amelyek a port vagy a gözőket meggyújthatják.
Azon munkadarabok fűrészelésekor, melyek számára a vágási szöget ezzel a méroműszerrel határozta meg, mindig szigorúan tartsa be a felhasználásra kerülő fűrész biztonsági- és munkavégzési útmutatóját (beleértve a munkadarab beállításával és befogásával kapcsolatos útmutatót). Ha a kívánt szögeket egy bizonyos fűrésszel, vagy fűrésztipussal nem lehet beállítani, alternativ fűrészelési módszereket kell használni. Különösen hegyes szögeket egy kúpos befogó szerkezet alkalmazásával egy asztali vagy kézi körfűrész alkalmazásával lehet előnyösen ki-vágni.

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

A mérőműszer szögek és lejtések mérésére és átvitelére, egyszerű és kettős sarkalószögek kiszámítására és vízszintes és függőleges vonalak ellenőrzésére és beállítására szolgál.

A mérőműszer mind zárt helyiségekben, mind a szabadban használható. Ez az EN 50689 szabványnak megfelelő termék kiskereskedelemben kapható lézergyártmány.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a mérömüszer ábrájának az ábrákat tartalmazó oldalon.

(1) Kihajtható szár
(2) Kijelző ablak
(3) Rögzítőkerék
(4) Alapszár
(5) Akkumulátorfiókfedél
(6) Az akkumulátorfiókfedél reteszelése
(7) Szögmérési kijelző
(8) Lejtésmérés kijelző
(9) Libella a vízszintes beállításhoz
(10) Libella a függöleges beállitáshoz
(11) Lézersugár kilépő nyilás
(12) Lézer figyelmeztető tábla
(13) Sorozatszám
(14) Be-/Ki-gomb
(15) MTR1 egyszerű sarokvágó gomb
(16) MTR2 dupla sarokvágó gomb
(17) Hold gomb
(18) Lézer Be-/Ki-gomb
(19) Hangjel gomb
(20) Kalibráció/mértékegység-átkapcsoló gomb
(21) Szárhosszabbitó
(22) Védötáska

Kijelző elemek

(a) A Hold memóriában tárolt érték H kijelzője
(b) Akkumulátor kijelző
(c) BVL függőleges sarkalószög kijelző
(d) MTR vízszintes sarkalószög kijelző
(e) CNR sarokszög kijelző
(f) SPR dölésszög kijelző
(g) Szögmérési mért érték
(h) Irányzék felfelé kijelző
(i) Irányzék lefelé kijelző
(j) Lézerüzem kijelző
(k) Mértékegység mm/m
(m) Mértékegység°; %
(n) Lejtésmérés mérési érték
(o) Hangjelzés kijelző

Müszaki adatok

Digitális szög- és lejtésmérő műszer GAM 270 MFL

Cikkszám

3 601 K76 400

Digitális szög- és lejtésmérő műszer GAM 270 MFL

„HOLD” funkció ●
“Egyszerű sarkalószög” üzemmód ●
“Kettős sarkalószög” üzemmód ●
“Lejtésmérés” üzemmód ●
A kijelző megvilágítása ●
Kalibráció ●
Szögmérési méréstartomány 0° ... 270°
Szögmérési pontosság ±0,1°
Legkisebb kijelezhető egység 0,1°
Lejtésmérési méréstartomány 0–360° (4 × 90°)
Lejtésmérési pontosság
- 0°/90° +0,05°
- 1°–89° ±0,1°
A lézer működési tartománya ^a	30 m
A lézer függöleges szintezési pontossága ±0,5 mm/m
Lézer vízszintes szintezési pontossága ±1 mm/m
A lézer kilépési pontja és a mérómüszer alsó éle közötti távolság	30 mm
Üzemi hőmérséklet	-10°C ... +50°C
Tárolási hőmérséklet	-20°C ... +70°C
A használathoz megengedett max. tengerszint feletti magasság	2000 m
relatív páratartalom max.	90%
Szennyezettségi fok az IEC 61010-1 szerint	2 ^b
Lézerosztály	2
Lézertípus	< 1 mW, 650 nm
C _6	1
A lézerpont divergenciája	0,6 mrad (teljes szög)
Elemek	4 × 1,5 V LR6 (AA)
Üzemidő (alkáli-mangán-elemek) kb. ^c	50 h
Kikapcsolóautomatika, kb. a következő idő eltel-tével.	30 perc
Szár hossza	600 mm
Súly az „EPTA Procedure 01:2014” (2014/01 EPTA-eljárás) szerint	1,7 kg
Méretek (hosszúság × szélesség × magasság)	684 × 52 × 60 mm
IP54 (por és fröccsenő viz ellen védett)	●

A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthctik.

B) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.

C) Üzemidő lézer nélkül

A mérömüszerét a típustáblán található (13) gyári számmal lehet egyértelműen azonosítani.

Összeszerelés

Az elemek behelyezése/kicserélése (lásd a A ábrát)

A mérömüszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasol-juk.

Az elemfiók fedelének (5) felnyitásához nyomja meg a reteszelést (6), és hajtsa fel az elemfiók fedelét. Tegye be az elemeket.

Ügyeljen az elemfiök fedelén található ábrára, amely a helyes polarítást ábrázolja.

Akkumulátor kijelző

Az elemkijelzö (b) mindig az elemek aktuális állapotát mutatja:

Kijelzés	Kapacitás
	90-100 %
	60-90 %
	30-60 %
	10-30 %

0–10% Az üres elem-kijelző villog. A villogás kezdete után a kikapcsolásig még kb. 15–20 perc lehet méréseket végrehajtani.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású element használja.

▶ Vegye ki az elemeket a mérömüszerböl, ha azt hosszabb ideig nem használja. Az elemek a mérömüszeren belüli hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.

146 | Magyar

▶ Az elemcsere előtt okvetlenül kapcsolja ki a lézert. A lézer akaratlan bekapcsolása elvakíthatja az érintett személyeket.

A szárhosszabbító felhelyezése

Tolja rá elölröl a (21) szárhosszabbítót a (1) kihajtható szárra. Tolja át a szárhosszabbítót, amennyire lehetséges, a mérömüszer csuklóján.

Üzemeltetés

Üzembe helyezés

• Óvja meg a méröműszert a nedvességtől és a közvetlen napsugárzás behatásától.
  ▶ Ne tegye ki a méröműszert szélsőséges hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja a méröműszert hosszabb idoig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a méröműszer hőmérsékletet kiegyenlítődik, mielött azt üzembe helyezné. Szélsőséges hőmérsékletek vagy hőmérsékletingadozások esetén a méröműszer pontossága csökkenhet.
  Tartsa mindig tisztán a mérömüszer felhelyező felületeit és felrakó éleit. Óvja meg a mérömüszert a lökésektöl és ütésektöl. Szennyező részecskék és deformációk hibás mérésekhez vezethetnek.
  Ügyeljen arra, hogy a mérömüszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha a mérömüszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát(lásd „A mérömüszer pontosságának ellenőrzése és kalibrálása”, Oldal 150).

Be- és kikapcsolás

▶ Ne hagyja a bekapcsolt mérömüszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.

A mérőműszer bekapcsolásához nyomja meg a (14) Be-/Ki gombot. Ha a H (a) kijelző világít, akkor a legutolsó mérésből egy érték még tárolva van. Ezt az értéket a (14) Be-/Ki-gomb rövid megnyomásával ki lehet törölni.

A mérömüszer kikapcsolásához nyomja meg a (14) Be-/Ki-gombot. Ha a mérömüszeren kb. 30 percig semmilyen müveletet sem hajtanak végre, a mérömüszer az elemek kímélésére automatikusan kikapcsol.

Beállítás a libellák segítségével

A mérömüszert a (9) libellával vízszintesen és a (10) libellával függölegesen lehet beállítani.

A mérőműszert egy vízmértékhez hasonlóan vízszintes és függőleges vonalak helyességének ellenőrzésére is lehet használni. Ehhez helyezze fel a mérőműszert az ellenőrizni kívánt felületre.

A kijelző elforgatása

Ha a mérömüszert 180°-kal elforgatja, a kijelzés automatikusan elfordul, hogy a kijelzést jobban le lehessen olvasni.

„Standard mérés” üzemmód

A mérömüszer minden egyes bekapcsolás után a „Standard mérés” üzemmódban van.

A "Standard mérés" üzemmódban a szögmérés és a lejtésmérés egyidejűleg kerül végrehajtásra.

Szögmérés (lásd a C–D ábrát)

Fektesse fel a (1) kihajtható szárat és az (4) alapszárat a mérésre kerülő élekre, illetve felületekre. A kijelzésre kerülő (g) mért érték az alapszár és a kihajtható szár közötti w belső szögnek felel meg.

Ez a mérési érték addaig kerül a (7) kijelzön kijelzésre, amíg meg nem változtatják a (1) kihajtható szár és a (4) alapszár közötti szöget.

Szög átvitele (lásd a E ábrát)

Mérje meg az átvitelre kerülő szögértéket, ehhez hozza a szögnek megfelelő helyzetbe a kihajtható és az alapszárat.

A (3) rögzítőkerék beszorításával a szár helyzetét mechanikai úton rögzíteni lehet. A kijelzésre kerülő értéket a rendszer nem tárolja.

Tegye fel a mérömüszert a kívánt helyzetbe a munkadarabra. Használja a szárakat vonalzóként a szög felvételére.

A mérési eredmény mentése

A pillanatnyi (g) mérési érték (H) mentéséhez nyomja meg a Hold (17) memória gombot.

Ennek nyugtázására a kijelzőn villog a (a) kijelzés. A pillanatnyilag kijelzésre kerülő érték "befagyasztásra kerül" és a szár mozgása esetén sem változik meg. Ha most ismét megnyomja a Hold tárológombot, akkor a (a) kijelzés a kijelzőn folyamatosan láthatóvá válik. A most kijelzésre kerülő érték a szár mozgásának megfelelően változik. Az előzőleg "befagyasztott" érték most a háttérben van tárolva. A Hold (17) tárológomb ismételt megnyomásakor kijelzésre kerül az előzőleg mentett érték és a (a) kijelző villog.

A tárolt érték törléséhez nyomja meg rövid időre a (14) gombot. Egy új érték mentéséhez egy előzőleg mentett értéket ki kell törölni. A tárolt értékeket nem lehet felülirni.

A memóriában tárolt érték a mérőműszer (kézi vagy automatikus) kikapcsolásakor is megmarad. Ez az érték azonban egy elemcsere, illetve az elemek kiürülése esetén törlésre kerül.

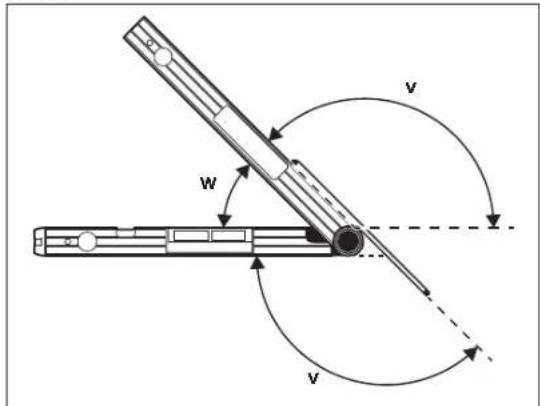

Mérés a szárhosszabbitóval (lásd a G-H ábrát)

A (21) szárhosszabbitó segítségével akkor is lehet szöget mérni, ha a felfek tetési felület rövidebb, mint az (1) kihajtható szár.

Fektesse fel az (4) alapszárat és a szárhosszabbítót a mérésre kerülő élekre. A kijelzőn megjelenik az alapszár és a kihajtható szár közötti mért w szög. Az alapszár és a szárhosszabbító közötti keresett v szöget a következő képlettel lehet kiszámítani:

v = 180^ - w

v w v

"Egyszerű sarkalószög" üzemmód

Az „Egyszerű sarokillesztés“ a MTR vágási szög kiszámítására szolgál, amikor két azonos sarokszögű munkadarabnak együtt egy tetszőleges, 180°-nál kisebb x° szöget kell képeznie (pl. padlólécekhez, lépcsőkorlátoszlopokhoz képkeretekhez).

Az "Egyszerű sarokillesztés" mérést a MTR1 (15) gomb megnyomásával leh aktiválni. A MTR értékének kiszámítására mindig a kijelzett érték kerül felhasználásra. Ha éppen egy tárolt érték kerül kijelzésre (a (a) kijelzés villog), a rendszer a számítást a szárak helyzetétöl függetlenül, a tárolt értékkel hajtja végre.

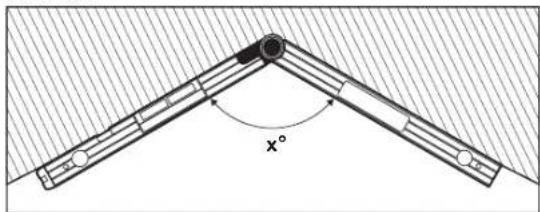

x°

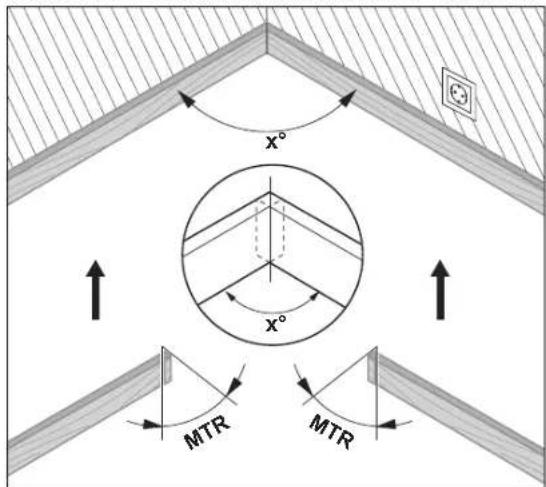

Ha a munkadarabokat egy sarokba kell beilleszteni (például padlólécekhez), akkor a kihajtható és az alapszár felhelyezésével mérje meg a x° sarokszöget. Egy adott szögértékhez (például képkeret) nyissa szét annyira a kihajtható és az alapszárat, hogy a kívánt szögérték kerüljön kijelzésre.

Ekkor kiszámításra kerül a MTR („Miter Angle“: vízszintes sarkalószög), amennyivel le kell rövidíteni a két munkadarabot. Ennél a sarokvágásnál a fűrészlap a munkadarabra merőlegesen áll (a függöleges sarkalószög 0°).

148 | Magyar

MTR

Nyomja meg a MTR1 (15) gombot. A kijelzőn megjelenik a számított MTR vízszintes sarokillesztési szög, amelyet a rövidítő és sarkaló fűrészen be kell állítani, valamint az MTR kijelzés.

Nyomja meg a MTR1 (15) gombot, hogy visszatérjen az "Egyszerű sarokillesztés" üzemmódból a "Standardmérés" üzemmódba.

A (14) Be /Ki-gomb rövid megnyomásával szintén vissza lehet térni a "Standard mérés" üzemmódba. Ebben az esetben azonban egy esetleg tárolt Hold érték törlésre kerül.

Megjegyzés: A MTR számított vízszintes sarkalószöget csak olyan röviditő és sarkalófürészekhez lehet átvenni, amelyeknél a függöleges vágásokhoz 0° van beállítva. Ha a beállított érték a függöleges vágásokhoz 90°, akkor a fü- részhez a szög értékét a következőképpen kell kiszámítani: 90° – kijelzett MTR szög = a fűrészen beállítandó szög.

"Kettős sarokillesztés" üzemmód

A „Kettös sarokillesztés” („Compound MTR“) mérés vízszintes és függöleges sarkalószögek számítására szolgál, ha két, többféle szöget tartalmazó munkadarabnak (például mennyezetléceknek) pontosan egymáshoz kell illeszkednic.

A "Kettős sarokillesztés" üzemmódot a MTR2 (16) gomb megnyomásával lehet aktiválni. A szög értékének kiszámítására mindig a szár helyzetének kijelzett értéke kerül felhasználásra. Egy esetleg tárolt Hold érték a "Kettős sarokillesztés" üzemmód befejezésével törlésre kerül.

Az egyes lépéseket pontosan a megadott sorrendben kell végrehajtani.

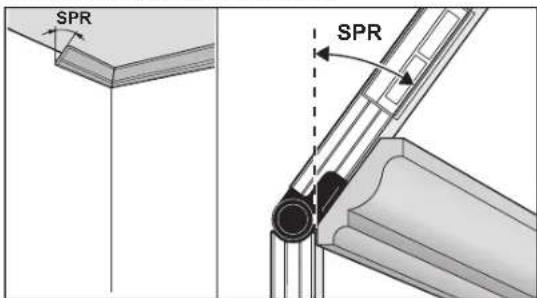

1. SPR: A dölésszög (Spring Angle) mentése

SPR SPR

A dölésszög tárolására a következő lehetőségek állnak rendelkezésre:

– Nyissa annyira szét a kihajtható és az alapszárat, amíg a kijelzőben megjelenik a kívánt dölésszög.

- Egy ismeretlen dölésszög esetén mérje meg annak értékét. Tegye ehhez be a mérésre kerülő munkadarabot a kihajtható és az alapszár közé. Ha a mérést különösen keskeny vagy kisméretű munkadaraboknál a méröműszerrel nem lehet végrehajtani, akkor használjon egy alkalmas segédeszközt, például egy illesztölécet, és ezután állítsa be a méröműszeren az adott szöget.

Nyomja meg a MTR2 (16) gombot, hogy mentse a mért dölési szöget a kettős sarokillesztéshez. A kijelzőn megjelenik a SPR kijelzés és a pillanatnyi szög.

Ha a szög a MTR2 (16) gomb megnyomásakor nagyobb, mint 90°, de kisebb, mint 180°, akkor a berendezés a SPR lejtésszöget az alábbi képlettel automatikusan átszámítja:

SPR = 180° - mért, illetve beállitott szög.

1. CNR: Sarokszög (Corner Angle) mentése

CNR

A sarokszög méréséhez helyezze fel a kihajtható és az alapszárat sikban a falakra, vagy állitson be a mérőműszeren egy ismert sarokszöget. Nyomja meg még egyszer a MTR2 (16) gombot, hogy mentse a mért sarokszöget a kettős sarokillesztéshez. A kijelzőn megjelenik a CNR kijelzés és a pillanatnyi szög.

1609 92A 8LL (28.03.2023) Bosch Power Tools

3. MTR: Vízszintes sarkalószög (Miter Angle) meghatározása

MTR

Nyomja meg ismét a MTR2 (16) gombot. A kijelzön megjelenik a MTR kijelzés és a számított vízszintes sarkalószög a röviditő és sarkaló fűrész számára. A vízszintes sarkalószög alkalmazásával meghatározásra kerül a fűrészasztal elfordulási szöge (MTR).

4. BVL: A függöleges sarkalószög (Bevel Angle) meghatározása

BVL

Nyomja meg ismét a MTR2 (16) gombot. A kijelzön megjelenik a BVL kijelzés és a számított függöleges sarkalószög a rövidítő és sarkaló fűrész számára.

A függöleges sarkalószög alkalmazásával meghatározásra kerül a fűrészlap dőlésszöge (BVL).

Szükség esetén a vízszintes és függöleges sarkalószöget ismét le lehet hívni, de csak addig, amíg az üzemmódok közötti átkapcsoláshoz meg nem nyomták a (14) Be -Ki-gombot. Nyomja meg a szög lehívásához a

MTR2 (16) gombot. A kijelzőn megjelenik a MTR kijelzés és a kiszámított vízszintes sarokszög, majd a MTR2 (16) BVL gomb ismételt megnyomása után a függőleges sarokszög.

Nyomja meg a MTR1 (15) gombot rövidebb mint 1 s, hogy a berendezés visszatérjen a "Kettős sarokillesztés" üzemmódból a "Standard mérés" üzemmódba.

Tudnivaló a „Kettős sarokillesztés” üzemmódhoz

A MTR számított vizszintes sarkalószöget csak olyan rövidítő és sarkalófürészekhez lehet átvenni, amelyeknél a függőleges vágásokhoz 0° van beállitva. Ha a beállított érték a függőleges vágásokhoz 90°, akkor a fürészhez a szög értékét a következőképpen kell kiszámítani:

90° - kijelzett MTR szög = a fürészen beállitandó szög.

Lejtésmérés üzemmód

A lézer be- és kikapcsolása

A lézersugár bekapcsolásához nyomja meg a lézer (18) be-/kikapcsoló gombját.

▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.

A lézersugár kikapcsolásához nyomja meg ismét a lézer (18) be-/kikapcsoló gombját.

▶ Ne hagyja a bekapcsolt méröműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakít-hat.

Ha nem használja a lézert, kapcsolja azt ki, hogy takarékoskodjon az energiával.

Mértékegységek közötti átkapcsolás (lásd a B ábrát)

A "≡", "%" és "mm/m" mértékegységek között bármikor át lehet kapcsolni. Nyomja meg ehhez annyiszor a (20) mértékegység átváltó gombot, amíg a

(k), illetve a (m) kijelzön a kívánt mértékegység jelenik meg. Az aktuális (n) mért értéket a berendezés automatikusan átszámitja az új mértékegységre.

A beállított mértékegység a mérőszerszám ki- és bekapcsolásakor megmarad.

A hangjelzés be-/kikapcsolása

A (19) hangjelzés gomb a hangjelzés be- és kikapcsolására szolgál. Bekapcsolt hangjelzés esetén a kijelzőben megjelenik a (o) jel. A hangjelzés beállítása (be- vagy kikapcsolt állapot) a mérőműszer ki- és bekapcsolásakor megmarad.

A mérési érték kijelzése és az irányzékok (lásd a F ábrát)

A (n) mérési érték a mérömüszer minden mozgásakor aktualizálásra kerül. Ezért nagyobb mozgások végrehajtása után várjon addig a mért érték leolvasásával, amig az már nem változik tovább.

150 | Magyar

A mérőszerszám helyzetétöl függöen a mért érték és a mértékegység a kijel-zön szükség esetén 180°-kal elforgatott helyzetben jelenik meg. Így a kijel-zés a fej feletti helyzetben végzett munkák során is leolvasható.

A mérőműszer a (h)/(i) irányzékokkal mutatja, melyik irányban kell a mérőműszert dönteni, hogy el lehessen érni a célértéket. A célérték standard méreseknél a vizszintes, illetve a függöleges, a Hold funkció esetén pedig a mentett mérési érték.

A célérték elérésekor a (h)/(i) irányzékok nyilai kialszanak és bekapcsolt hangjelzés esetén felhangzik egy tartós hangjelzés.

Lejtés érintésmentes mérèse/átvitele

A lézerrel a lejtési értékeket érintésmentesen is meg lehet mérni, illetve nagyobb távolságokra is át lehet vinni.

▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.

▶ A jelöléshez mindig csak a lézerpont középpontját használja. A lézerpont méretei a távolsággal változnak.

A lejtések méréséhez állítsa úgy be a mérőműszert, hogy a lézersugár a mé-résre kerülő felület mentén haladjon. A lejtések átviteléhez állítsa úgy be a mérőműszert, hogy a kívánt lejtés (n) mérési eredményként kerüljön kijel-zésre, majd a lézerpont segítségével vigye fel a lejtést a célfelületre.

Megjegyzés: A lejtések lézer segítségével történő átvitelekor vegye figyelembe, hogy a lézersugár 30 mm-rel a mérömüszer alsó éle felett lép ki.

A mérömüszer pontosságának ellenőrzése és kalibrálása

A lejtésmérés mérési pontosságának ellenőrzése

Kritikus mérések elött, erős hömérsékletváltozások, valamint erős lökések utan ellenörizze a mérömüszer pontosságát.

A < 45° lejtések mérése előtt az ellenőrzést egy sík, nagyjából vizszintes felületen, > 45° lejtések mérése előtt pedig egy sík, nagyjából függőleges felületen célszerű végrehajtani.

Kapcsolja be a mérömüszert és tegye fel a vizszintes, illetve a függöleges felületre.

Jelölje ki a ° mértékegységet (lásd „Mértékegységek közötti átkapcsolás (lásd a B ábrát)”, Oldal 149).

Várjon 10 s, majd jegyezze fel a lejtésmérés (n) mért értékét.

Forgassa el a mérömüszert 180°-kal a függöleges tengelye körül. Várjon is-mét 10 s, majd jegyezze fel a lejtésmérés második (n) mért értékét.

A mérőműszert újra kell kalibrálni, ha a két mért érték közötti különbség meghaladja a 0,1°-ot.

Kalibrálja a mérőszerszámot ugyanabban a helyzetben (függőleges, illetve vízszintes), amelyben a mért értékek különbsége meghaladta a megengedett mértéket.

A kalibrálást csak az alsó oldallal lehet végrehajtani.

A vízszintes felfekvési felületek kalibrálása a lejtésméréshez (lásd a l ábrát)

Annak a felületnek, amelyre felfekteti a méröműszert, nem szabad több, mint 5°-kal eltérnie a vízszintestől. Ha az eltérés nagyobb, a kalibrálás a --- kijelzés kibocsátásával megszakításra kerül.

① Kapcsolja be a mérömüszert és fektesse úgy rá a vízszintes felületre, hogy a (9) vízszintes helyzetbeállításra szolgáló libella felfelé és a (7) kijelző Ön felé mutasson. Várjon 10 s.

② Ekkor nyomja be kb. 2 s a UnitsCal (20) kalibráló gombot, amíg a kijelzőn rövid időre megjelenik a CAL1 kijelzés. A kijelzőn ezután villog a (n) mérési érték.

③ Forgassa el a méröműszert 180°-kal a függőleges tengely körül, úgy hogy a (9) vizszintes helyzetbeállításra szolgáló libella továbbra is felfelé mutasson, viszont a (7) kijelző most az Önnel ellentétes oldalon legyen. Várjon 10 s.

④ Ekkor nyomja meg ismét a UnitsCal (20) kalibráló gombot. A kijelzőn rövid időre megjelenik a CAL2 kijelzés. A kijelzőn ezután megjelenik (most már nem villogva) a (n) mérési érték. A méröműszer most erre a felfekvési felületre van újra kalibrálva.

Figyelem: Ha a mérömüszert a ③ lépésben nem fordítja meg az ábrán látható tengely körül, a kalibrálást nem lehet előírásszerűen végrehajtani és befejezni.

A függőleges felfekvési felületek kalibrálása a lejtésméréshez (lásd a J ábrát)

Annak a felületnek, amelyre felfekteti a mérőműszert, nem szabad több, mint 5°-kal eltérnie a függőlegestől. Ha az eltérés nagyobb, a kalibrálás a --- kijelzés kibocsátásával megszakításra kerül.

① Kapcsolja be a méröműszert és fektesse úgy rá a függőleges, hogy a (10) függőleges helyzetbeállításra szolgáló libella felfelé és a (7) kijelző Ön felé mutasson. Várjon 10 s.

② Ekkor nyomja be kb. 2 s a UnitsCal (20) kalibráló gombot, amíg a kijelzön rövid időre megjelenik a CAL1 kijelzés. A kijelzön ezután villog a (n) mérési érték.

③ Forgassa el a méröműszert 180°-kal a függőleges tengely körül, úgy hogy a (10) függőleges helyzetbeállításra szolgáló libella lefelé mutasson, viszont a (7) kijelző most az Önnel ellentétes oldalon legyen. Várjon 10 s.
④ Ekkor nyomja meg ismét a UnitsCal (20) kalibráló gombot. A kijelzön rövid idöre megjelenik a CAL2 kijelzés. A kijelzön ezután megjelenik (most már nem villogva) a (n) mérési érték. A mérömüszer most erre a felfekvési felületre van újra kalibrálva.

Figyelem: Ha a mérömüszert a ② lépésben nem fordítja meg az ábrán látható tengely körül, a kalibrálást nem lehet előírásszerűen végrehajtani és befejezni.

Karbantartás és szerviz

Karbantartás és tisztítás

Tartsa mindig tisztán a mérömüszert.

Ne merítse bele a méröműszert vízbe vagy más folyadékokba.

A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.

Rendszeresen tisztítsa meg mindenek elött a lézersugár kilépési nyilása kö- rüli felületeket és ügyeljen a szálakra.

Ha a mérömüszert hosszabb ideig eső hatásának teszi ki, ez hatással lehet a műszer működésére. A teljes kiszárítás után a méröműszer azonban minden korlátozás nélkül tovább használható. Kalibrálásra ekkor nincs szükség.

A mérőműszert csak az azzal együtt szállított (22) védötáskában tárolja és szállítsa.

Ha javításra van szükség, a (22) védőtáskába csomagolva küldje be a mérő-műszert.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék tipustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömröi út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javitását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

A mérömüszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a mérőműszereket és elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható méröműszereket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Szakszerütlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Русский

Nurga möötmine (vt jooniseid C-D)
