KASUTUSJUHEND GAM 270 MFL Professional BOSCH

et Algupärane kasutusjuhend

Möötmeseadmega ohutu ja täpse töö tagamiseks lugege köik juhised hoolikalt läbi ja järgige neid. Kui mööteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mööteseadmesse sisseehitatud kaitseseadised kahjustada saada. Ärge katke kinni

mööteseadmel olevaid hoiatusmärgiseid. HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.

▶ Ettevaatust - käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks.

Mõõteseade tarnitakse koos laseri hoiatussildiga (tähistatud mõöteriista kujutisel jooniste leheküljel).

Kui laseri hoiatussildi tekst ei ole teie riigis köneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia.

- Ärge tehke laserseadmes mingeid muudatusi.

- Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest.

1 609 92A 8LL | (28.03.2023) Bosch Power Tools

• Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.
  Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö.
• Ärge laske lastel kasutada lasermööteseadet ilma järelevalveta. Lapsed vöivad teisi inimesi vöi ennast kogemata pimestada.
• Ärge töötage mööteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mööteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.
  Järgige töödeldavate detailide saagimisel, mille jaoks olete nurga määranud selle mööteriistaga, alati täpselt kasutatava sae ohutus- ja tööjuhiseid (kaasa arvatud töödeldava detaili positioneerimise ja kinnitamise juhised). Kui vajalikku nurka ei saa teatava sae või saetüübi korral seada, tuleb rakendada alternatiivseid saagimisviise. Eriti teravaid nurki saab saagida laua- või käsisaega, kasutades koonilist kinnitusseadist.

Toote kirjeldus ja kasutusjuhend

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Mööteriist on ette nähtud kallete ja nurkade möötmiseks ja ülekandmiseks, ühe- ja kahekordsete kaldenurkade arvutamiseks ning horisontaalide ja vertikaalide kontrollimiseks ja joondamiseks.

Mööteriist sobib kasutamiseks sise- ja välistingimustes. Käesolev toode on tarbijatele möeldud lasertoode, mis vastab standardile EN 50689.

Pildil kujutatud komponendid

Kujutatud komponentide numeratsiooni aluseks on jooniseleheküljel toodud numbrid.

(1) Pöördhaar
(2) Ekraani aken
(3) Lukustusratas
(4) Pöhihaar
(5) Patareipesa kaas
(6) Patareipesa kaane fiksaator
(7) Nurga möötmise ekraan
(8) Kalde möötmise ekraan
(9) Vesilood horisontaalseks joondamiseks
(10) Vesilood vertikaalseks joondamiseks
(11) Laserkiirguse väljumisava
(12) Laseri hoiatussilt
(13) Seerianumber
(14) Sisse-/väljalülitusnupp
(15) Ühekordse kaldlöikenurga nupp MTR1
(16) Topelt kaldlöikenurga nupp MTR2
(17) Nupp Hold
(18) Laseri sisse-/väljalülitusnupp
(19) Signaalheli nupp
(20) Kaliibrimis-/mōōtūhiku vahetamise nupp
(21) Haarapikendus
(22) Kaitsekott

Näiduelemendid

(a) Salvestatava väärtuse Hold indikaator H
(b) Patareinäit
(c) Vertikaalse kaldlöikenurga indikaator BVL
(d) Horisontaalse kaldlöikenurga indikaator MTR
(e) Tipunurga indikaator CNR
(f) Kaldenurga indikaator SPR
(g) Nurga möötmise möötetulemus
(h) Joondamisabi üles
(i) Joondamisabi alla
(j) Laserrežiimi indikaator
(k) Mōōtūhik mm/m
(m) Mōōtūhik°; %
(n) Kalde mõõtmise mõõtetulemus
(o) Helisignaali näit

232 | Eesti

Tehnilised andmed

Digitaalne nurga- ja kaldemõõdik GAM 270 MFL
Tootenumber	3 601 K76 400
„HOLD“-funktsioon ●
Töörežiim „Ühekordne kaldlöikenurk“ ●
Töörežiim „Topelt kaldlöikenurk“ ●
Töörežiim „Kalde möõtmine“ ●
Ekraanivalgustus ●
Kaliibrimine ●
Nurga möõtmise möõtevahemik 0°... 270°
Nurgamõõdiku möõtetäpsus ±0,1°
Väikseim näiduuiksus 0,1°
Kalde möõtmise möõtevahemik 0–360° (4 × 90°)
Kalde möõtmise möõtetäpsus
- 0°/90° ±0,05°
- 1°–89° ±0,1°
Laseri tööpiirkond ^a	30 m
laseri vertikaalne nivelleerimistäpsus ±0,5 mm/m
laseri horisontaalne nivelleerimistäpsus ±1 mm/m
Kaugus laserikiire väljumiskohast mööteseadme alaservani	30 mm
Töötemperatuur	-10 °C ... +50 °C
Hoiustamistemperatuur	-20 °C ... +70 °C
Viitekõrgust ületav max töökõrgus	2000 m
Max suhteline öhuniiskus.	90 %
Määrdumisaste vastavalt standardile IEC 61010-1	2 ^a)
Laseri klass	2
Laseri tüüp	< 1 mW, 650 nm
C_6	1
Laseripunkti hajumine	0,6 mrad (täispõöre)
Patareid	4 × 1,5 V LR6 (AA)
Tööaeg (leelismangaanpatareid) u. ^c	50 h
Automaatne väljalülitus, kui möödunud on u.	30 min
Haara pikkus	600 mm
Kaal EPTA-Procedure 01:2014 järgi	1,7 kg
Mõõtmed (pikkus × laius × kõrgus)	684 × 52 × 60 mm
IP54 (kaitstud tolmu ja veepritsmete eest)	●

A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tõöpiirkonda vahendada.

B) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda.

C) Tööaeg ilma laserita

Teie mööteseadme ühetähenduslikuks identimiseks kasutatakse tuübisildil olevat seerianumbrit (13).

Paigaldamine

Patareide sisseasetamine / vahetamine (vt joonist A)

Mööteriistas on soovitatav kasutada leelis-mangaan-patareisid. Patareipesa kaane (5) avamiseks vajutage fiksaatorit (6) ja pöörake patareipesa kaas üles. Pange patareid sisse. Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat öiget polaarsust.

Patareinäit
Patareinäit (b) näitab alati patareide tegelikku olekut:

Näit	Mahtuvus
	90-100%
	60-90%
	30-60%
	10-30%

0-10%
Tühi patareinäit vilgub. Pärast vilkumise algust saate mõõta veel umbes 15-20 minutit, enne kui seade välja lülitub.

Vahetage alati kõik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid.

Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid välja. Patareid võivad pikemal mõõteseadmes hoidmisel korrodeeruda ja iseeneslikult tühjeneda.

▶ Enne patarei vahetamist lülitage laser kindlasti välja. Juhuslikult sisse lülitatud laser vöib inimesi pimestada.

Haarapikenduse paigaldamine

Lükake haarapikendus (21) eestpoolt pöördhaarale (1). Lükake haarapikendus vajalikus ulatuses üle mõõteriista liigendi.

Töötamine

Kasutuselevött

▶ Kaitske mööteriista niiskuse ja otsese päikesekirguse eest.
- Ärge jätke mõöteriista äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Suurte temperatuurikõikumiste korral laske mõöteriistal enne kasutuselevõtmist esmalt keskkonnatemperatuuriga kohaneda. Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõöteriista täpsus väheneda.
▶ Hoidke mõöteriista tugipinnad ja tugiservad puhtad. Kaitske mõöteriista tõugete ja lõökide eest. Mustuseosakesed ja deformatsioonid võivad muuta mõõtetulemused ebatäpseks.
Vältige tugevaid lõöke mõöteriistale ja kukkumisi. Mõöteriista tugevate väliste mõjutuste järel peate alati enne edasitöötamist viima läbi täpsusekontrolli (vaadake „Mõöteriista täpsuse kontrollimine ja kalibreerimine“, Lehekülg 237).

Sisse-/väljalülitamine

- Ärge jätke sisselülitatud mööteseadet järelevalveta ja lülitage mööteseade pärast kasutamist välja. Laserkiir vöib teisi inimesi pimestada.

Mõöteriista sisselülitamiseks vajutage sisse-/väljalülitusnuppu (14). Kui indikaator H (a) põleb, on veel salvestatud viimase mõötmise tulemus. Väärtust kaab kustutada, vajutades korraks sisse-/välja-nuppu (14). Mõõteseadme väljalülitamiseks vajutage sisse-/väljalülitusnuppu (14). Kui u 30 min jooksul mingit tegevust ei toimu. lülitub mõöteriist patarei säästmiseks automaatselt välja.

Joondamine vesiloodidega

Vesiloodiga (9) saate mõöteriista horisontaalselt ja vesiloodiga (10) vertikaalselt joondada. Mõõteseadet saab kasutada ka vesiloodina horisontaalide ja vertikaalide kontrollimiseks. Selleks asetage mõõteseade kontrollitavale pinnale.

Nāidu keeramine

Kui keerate mööteriista 180°, pöörab näit ennast automaatselt, võimaldades kuvatud möötetulemust paremini lugeda.

Töörežiim „Standardmöötmine“

Iga sisselülitamise järel on mõõteriist töörežiimis „Standardmõõtmine“. Režiimis „Standardmõõtmine“ mõõdetakse nurka ja kallet üheaegselt.

Asetage pöördhaar (1) ja põhihaar (4) tasapinnaliselt vastu mõõdetavaid servi või nende peale. Näidatud mõõteväärtus (g) vastab sisenurgale w põhi- ja pöördhaara vahel.

Seda mõõteväärtust näidatakse ekraanil (7) seni, kuni muudate nurka põördhaara (1) ja põhihaara (4) vahel.

Nurga ülekandmine (vt joonist E)

Möötke ülekantav nurk ära, asetades pöördhaara ja pöhihaara etteantud nurgale.

Lukustusratta (3) kinnikeeramisega saab haara asendi mehaaniliselt kinnitada. Kuvatud väärtust ei salvestata.

Asetage mööteseade soovitud asendis vastu töödeldavat detaili. Kasutage haarasid nurga pealekandmisel joonlauana.

Möötetulemuse salvestamine

Aktuaalse mõõtetulemuse (g) salvestamiseks (H) vajutage salvestusnuppu Hold (17).

Kinnitamiseks vilgub ekraanil indikaator (a). Hetkel kuvatav mõõtetulemus on külmutatud ega muutu ka haara liigutamisel. Kui vajutada uuesti salvestamisnupule Hold, kuvatakse indikaatorit (a) ekraanil pidevalt. Kuvatud mõõtetulemus muutub vastavalt haara liigutamisele. Eelnevalt külmutatud mõõtetulemus on niüd taustal salvestatud. Uue vajutamisega salvestamisnupule Hold (17) kuvatakse eelnevalt salvestatud väärtust, indikaator (a) vilgub.

Salvestatud möötetulemuse kustutamiseks vajutage korraks sisse-/välja nupule (14).

Uue mõõtetulemuse salvestamiseks peab eelnevalt salvestatud mõõtetulemus olema kustutatud. Salvestatud mõõtetulemusi ei saa üle kirjutada.

Salvestatud väärtus säilib ka pärast mõöteriista väljalülitamist (manuaalselt või automaatselt). See kustub aga patareide vahetamisel või patareide tühjenemisel.

234|Eesti

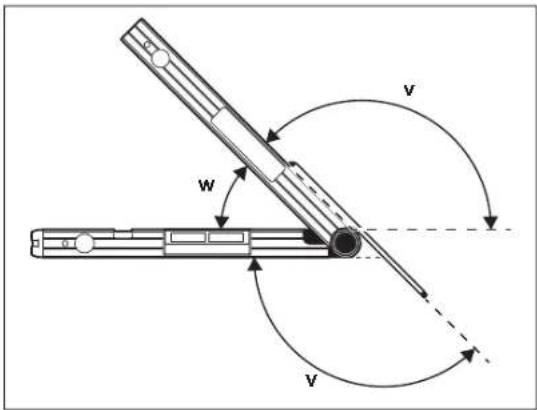

Möötmine haarapikendusega (vt jooniseid G-H)

Haarapikendus (21) võimaldab nurga mõõtmist, kui tugipind on lühem kui põördhaar (1).

Asetage põhihaar (4) ja haarapikendus tasapinnaliselt vastu mõõdetavaid servi või nende peale.

Ekraanil näidatakse möötetulemusena põhi- ja pöördhaara vahelist nurka w. Otsitava nurga v põhihaara ja haarapikenduse vahel saate arvutada järgmiselt:

v = 180^ - w

W V V

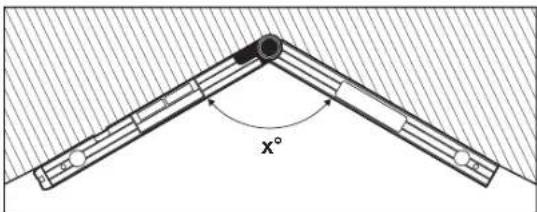

töörežiim „Ühekordne kaldlöikenurk“

Möötmist „Ühekordne kaldenurk“ kasutatakse löikenurga MTR arvutamiseks, kui kaks detaili peavad ühesuguse kaldenurgaga moodustama suvalise, väiksema kui 180° välisnurga x° (nt pörandaliistud, trepi käsipuupostid või pildiraamid).

„Ühekordne kaldlõikenurk” aktiveeritakse nupuga MTR1 (15). MTR I kalkuleerimiseks kasutatakse alati kuvatud väärtust. Kui parasjagu kuvatakse salvestatud väärtust (näit (a) vilgub), kasutatakse kalkulatsiooni tegemisel salvestatud väärtust, olenemata haara asendist.

x°

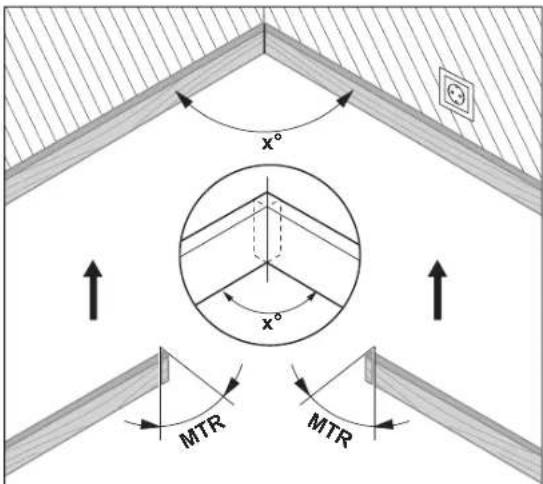

Kui töödeldavad detailid tuleb nurgaks kokku sobitada (nt pörandaliistudeks), möötke pöörd- ja põhihaara toetades tipunurk x°. Etteantud nurga (nt pildiraami) jaoks avage pöörd- ja põhihaara sedavörd, et ekraanil näidatakse soovitud nurka.

Arvutatakse horisontaalne kaldlöikenurk MTR („Miter Angle“: horisontaalne kaldlöikenurk), mille järgi tuleb kahe detaili otsad maha löigata. Saeleht on nende kaldlöikenurkade korral detaili suhtes vertikaalne (vertikaalne kaldlöikenurk on 0°).

MTR

Vajutage nuppu MTR1 (15). Ekraanil kuvatakse arvutatud horisontaalset kaldenurka MTR, mis tuleb järkamissael välja reguleerida, ja indikaatorit MTR.

Vajutage nupule MTR1 (15), et pöörduda „ühekordse kaldlöikenurga“ režiimist tagasi „standardmöötmise“ režimi. Kui vajutate korraks sisse-/välja-nupule (14), pöördute samuti tagasi „standardmöötmise“ režiimi. Seejuures kustutatakse aga ka Hold -väärtus, juhul kui see on salvestatud.

Suunis: arvutatud horisontaalse kaldlöikenurga MTR vöib üle vötta ainult järkamis- ja kaldlöikesaagidele, millel vertikaalsete kaldlöigete seade nurk on 0°. Kui vertikaalsete löigete seade on 90°, peate sae nurga arvutama järgmiselt: 90° – näidatud nurk MTR = sael seatav nurk.

Töörežiim „Topelt kaldlöikenurk“

Möötmist „Topelt kaldlöikenurk“ („Compound MTR“) kasutatakse horisontaalsete ja vertikaalsete kaldlöikenurkade arvutamiseks, kui kaks detaili peavad mitmekordsete nurkadega (nt laeliistud) omavahel täpselt põkkuma.

„Topelt kaldlöikenurk“ aktiveeritakse nupuga MTR2 (16). Nurga kalkuleerimiseks kasutatakse alati haara asendite kuvatud väärtust. Salvestatud Hold -väärtus kustub, kui „kahekordse kaldlöikenurga“ töörežiim löpetada.

Teostage tööoperatsioonid täpselt toodud järjekorras.

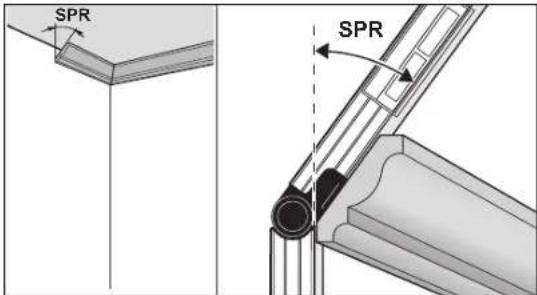

1. SPR: kaldenurga (Spring Angle) salvestamine


SPR SPR

Kaldenurga salvestamiseks on järgmised võimalused:

- Avage pöörd- ja põhihaara sedavõrd, et ekraanil näidatakse soovitud kaldenurka.

– Kui kaldenurk ei ole teada, mõõtke see ära. Selleks asetage mõõdetav detail põördhaara ja põhihaara vahele. Kui väga kitsaid ja väikseid detaile ei saa mõõteriistaga mõõta, kasuta abivahendit, nagu nt seadenurgik, ja seadke seejärel nurk mõõteseadmele.

Mõõdetud kaldenurga salvestamiseks topelt kaldlõikenurga jaoks vajutage nuppu MTR2 (16). Ekraanile kuvatakse SPR ja aktuaalne nurk.

Kui nurk on nupu MTR2 (16) vajutamisel enam kui 90°, kuid vähem kui 180°, siis muudetakse automaatselt kaldenurka SPR järgmisel viisil: SPR = 180° - mõõdetud või seatud nurk.

1. CNR: tipunurga (Corner Angle) salvestamine


CNR

Asetage pöördhaar ja põhihaar tipunurga möötmiseks vastu seina või reguleerige mööteseadmel välja teada olev tipunurk. Möödetud tipunurga salvestamiseks topelt kaldlöikenurga jaoks vajutage uuesti nuppu MTR2 (16). Ekraanile kuvatakse CNR ja aktuaalne nurk.

236 | Eesti

3. MTR: horisontaalse kaldlöikenurga (Miter Angle) määramine

MTR

Vajutage uuesti nuppu MTR2 (16). Ekraanil kuvatakse MTR ja arvutatud horisontaalne kaldlöikenurk järkamis- ja kaldlöikesaagidele. Horisontaalse kaldlöikenurga abil määratakse saelaua pööre (MTR).

4. BVL: vertikaalse kaldlöikenurga (Bevel Angle) määramine

BVL

Vajutage uuesti nuppu MTR2 (16). Ekraani kuvatakse BVL ja arvutatud vertikaalne kaldlöikenurk järkamis- ja kaldlöikesaagidele.

Vertikaalse kaldlöikenurgaga määratakse saelaua kalle (BVL).

Vajaduse korral saab horisontaalse ja vertikaalse kaldlöikenurga taastada, kuid ainult seni, kuni režiimi muutmiseks ei vajutatata sisse-/välja-nuppu

(14). Nurga taastamiseks vajutage nuppu MTR2 (16). Ekraanile kuvatakse MTR ja arvutatud horisontaalne kaldlöikenurk, pärast uuesti vajutamist nupule MTR2 (16) BVL ja vertikaalne kaldlöikenurk.

Vajutage nupule MTR1 (15) vähem kui 1 s, et pöörduda „ühekordse kaldlöikenurga“ režiimist tagasi „standardmöötmise“ režiimi.

Suunised töörežiimiks „Topelt kaldlöikenurk"

Arvutatud horisontaalse kaldlöikenurga MTR vöib üle vötta ainult järkamis- ja kaldlöikesaagidele, millel vertikaalsete kaldlöigete nurgaseadeks on 0°. Kui vertikaalsete löigete seade on 90°, peate sae nurga arvutama järgmiselt: 90° – näidatud nurk MTR = sael seatav nurk.

Kalde möötmise režiim

Laseri sisse-/väljalülitamine

Laserikiire sisselülitamiseks vajutage laseri sisse-/välja-nupule (18).

- Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant.

Laserikiire väljalülitamiseks vajutage laseri sisse-/välja-nupule (18).

- Ärge jätke sisselülitatud mööteseadet järelevalveta ja lülitage mööteseade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.

Energia säästmiseks lülitage laser välja, kui te seda ei kasuta.

Mõõtühiku vahetamine (vt joonist B)

Mõõtühikute „” „%“ ja „mm/m“ vahel saab igal ajal ümber lülitada. Selleks vajutage mõõtühikute ümberlülitamise nupule (20) seni, kuni soovitud mõõtühik ilmub näidikule (k) või (m). Aktuaalne mõõtetulemus (n) arvutatakse automaatselt ümber.

Seadistatud mõõtühik mõöteriista sisse- ja väljalülitamisel ei muutu.

Signaalheli sisse-/väljalülitamine

Signaalheli nupuga (19) saate signaalheli sisse ja välja lülitada. Sisselülitatud signaalheli korral ilmub ekraanile signaalheli näit (o). Helisignaali seadistus jääb mõöteriista välja- ja sisselülitamisel samaks.

Mõõtetulemuste näit ja joondamisabid (vt joonist F)

Mõõtetulemus (n) värskendatakse mõõteriista igal liigutamisel. Pärast mõõteriista liigutamist oodake mõõtetulemuse lugemisega seni, kuni mõõtetulemus enam ei muutu.

Sõltuvalt mõöteriista asendist näidatakse mõõtetulemust ja mõõtühikut ekraanil 180° keeratuna. Tänu sellele on näit loetav ka pea kohal töötades. Mõöteriist näitab ekraanile ilmuvate joondamisabi sümbolitega (h)/(i) im, millises suunas tuleb mõöteriista keerata, et jõuda sihtväärtuseni. Standardmöötmiste puhul on sihtväärtuseks horisontaal või vertikaal, funktsioonis Hold salvestatud mõõtetulemus.

Kui sihtväärtus on saavutatud, kustuvad justeerimist abistavad nooled (h)/(i) ja sisselülitatud signaalheli korral kostab pidev heli.

Kallete puutevaba mõõtmine / ülekandmine

Laseri abil saab kaldeid puutevabalt mööta ja üle kanda, seda ka suurte vahemaade korral.

• Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant.
  ▶ Kasutage märgistamiseks alati üksnes laserpunkti keset. Laserpunkti suurus muutub kauguse muutudes.

Kallete mõõtmiseks seadke mõõteriist nii, et laserikiir kulgeks piki mõõdetavat pinda. Kallete ülekandmiseks seadke mõõteriist nii, et soovitud kallet kuvatakse mõõtetulemusena (n), ja märkige kalle laserpunkti abil sihtpinnale.

Suunis: Laseriga kallakute ülekandmisel arvestage, et laser töuseb 30 mm üle mööteriista alumise serva.

Mööteriista täpsuse kontrollimine ja kalibreerimine

Kalde möötmise möötetäpsuse kontrollimine

Kontrollige mõöteriista täpsust iga kord enne oluliste mõötmiste alustamist, pärast suuri temperatuurimuutusi ja pärast tugevaid lõöke.

Enne kallete möötmist <45° tuleb kontroll teostada tasasel, suhteliselt horisontaalsel pinnal, enne kui mööta kaldeid >45° tasasel, suhteliselt vertikaalsel pinnal.

Lülitage mõõteriist sisse ja asetage see horisontaalsele või vertikaalsele pinnale.

Valige mõõtühik ° (vaadake „Mõõtühiku vahetamine (vt joonist B)“. Lehekülg 236).

Oodake uuesti 10 sekundit ja pange siis kirja kalde mõõtmise (n) mõõtetulemus.

Keerake mõöteriista 180° ümber vertikaaltelje. Oodake uuesti 10 sekundit ja pange kirja teine kalde mõötmise (n) mõötetulemus.

Kaliibrige mööteriista ainult siis, kui mölema möötetulemuse erinevus on suurem kui 0,1°.

Kalibreerige mõöteriista selles asendis (vertikaalselt või horisontaalselt), milles tuvastasite mõõtetulemuste vahelise erinevuse.

Kalibreerimist saab teostada ainult alumise küljega.

Kalde möötmise horisontaalsete aluspindade kaliibrimine (vt joonist I)

Pind, millele mõöteriista asetate, ei tohi horisontaalist erineda enam kui 5°. Kui erinevus on suurem, katkestatakse kaliibrimine näiduga ---.

⑤ Lülitage mööteriist sisse ja asetage see horisontaalsele pinnale nii, et vesilood horisontaalseks joondamiseks (9) on ülespoole ja ekraan (7) teie poole. Oodake 10 sekundit.
② Seejärel vajutage ca 2 sekundit kaliibrimisnupule UnitsCal (20), kuni ekraanile ilmub korraks CAL1. Seejärel hakkab möötetulemus (n) ekraanil vilkuma.
③ Keerake mõöteriista 180° ümber vertikaaltelje nii, et vesilood horisontaalseks joondamiseks (9) oleks endiselt suunatud üles, kuid ekraan (7) asub teie suhtes tagaküljel. Oodake 10 sekundit.
④ Seejärel vajutage uuesti kaliibrimisnupule UnitsCal (20). Ekraanil kuvatakse korraks CAL2. Seejärel ilmub ekraanile möötetulemus (n) (ei vilgu enam). Mööteriist on nüüd selle aluspinna jaoks uuesti kaliibritud.

Märkus: Kui mööteriista ei pöörata etapis ③ ümber joonisel kujutatud telje, ei ole kaliibrimist võimalik lõpule viia.

Kalde möötmise vertikaalsete aluspindade kaliibrimine (vt joonist J)

Pind, millele mõöteriista asetate, ei tohi vertikaalselt erineda enam kui 5°. Kui erinevus on suurem, katkestatakse kaliibrimine näiduga ---.

Lülitage mööteriist sisse ja asetage see horisontaalsele pinnale nii, et vesilood vertikaalseks joondamiseks (10) oleks ülespoole ja ekraan (7) teie poole. Oodake 10 sekundit.
② Seejärel vajutage ca 2 sekundit kaliibrimisnupule UnitsCal (20), kuni ekraanile ilmub korraks CAL1. Seejärel hakkab möötetulemus (n) ekraanil vilkuma.
③ Keerake mõöteriist 180" ümber horisontaaltelje nii, et vesilood horisontaalseks joondamiseks (10) oleks endiselt suunatud alla, ja ekraan (7) asub teie suhtes tagaküljel. Oodake 10 sekundit.
④ Seejärel vajutage uuesti kaliibrimisnupule UnitsCal (20). Ekraanil kuvatakse korraks CAL2. Seejärel ilmub ekraanile möötetulemus (n) (ei vilgu enam). Mööteriist on nüüd selle aluspinna jaoks uuesti kaliibritud.

Märkus: Kui mõõteriista ei põörata etapis ③ ümber joonisel kujutatud telje, ei ole kaliibrimist võimalik lõpule viia.

Hooldus ja korrashoid

Hooldus ja puhastamine

Hoidke mõöteriist alati puhas.

Ärge kastke mööteriista vette ega muudesse vedelikesse.

Eemaldage määrdumised niiske, pehme riidelapiga pühkides. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage regulaarselt eriti laseri väljumisava juures olevaid pindu ja jälgige, et sinna ei jääks puhastuslapist niidiotsakesi.

238 | Latviešu

Kui mõõteseade jääb pikemaks ajaks vihma kätte, võib see avaldada mõju seadme töökindlusele. Pärast täielikku kuivamist on seade aga taas täielikult töövalmis. Kaliibrimine ei ole vajalik.

Hoidke ja transportige mõõteriista ainult kaitsekotis (22).

Saatke mööteriist remonti kaitsekotis (22).

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Mööteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse vötta.

Ärge visake mööteseadmeid ega patareisid olmejäätmete hulka!

Üksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud mõöteseadmed ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Latviešu

Drošibas noteikumi
