20023 - τηλεχειριστήριο Schellenberg - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ραδιοχειριστήριο για ρολά
Μάρκα	Schellenberg
Μοντέλο	20023
Συχνότητα εκπομπής	868,4 MHz
Εμβέλεια εξωτερικού χώρου	Έως 150 μέτρα
Εμβέλεια εσωτερικού χώρου	Έως 20 μέτρα
Τροφοδοσία	3 V DC, 2 μπαταρίες LR03 / AAA
Τύπος προστασίας	IP 20
Θερμοκρασία περιβάλλοντος	0°C έως 50°C
Αριθμός καναλιών	5
Αριθμός κινητήρων ανά κανάλι	Έως 5
Αριθμός πομπών ανά κινητήρα	Έως 5
Κύριες λειτουργίες	Άνοδος, Στάση, Κάθοδος, Επιλογή καναλιού, Προγραμματισμός
Ένδειξη	LED ανά κανάλι (1 έως 5)
Πλήκτρο προγραμματισμού	Βρίσκεται στο χώρο των μπαταριών
Σύμφωνη χρήση	Πιστοποιημένοι σωληνωτοί κινητήρες Schellenberg
Ασφάλεια	Κίνδυνος ηλεκτροπληξίας, διατήρηση απόστασης από άτομα, υποχρεωτική επιτήρηση
Συντήρηση και καθαρισμός	Αντικαταστήστε τις μπαταρίες με ίδιες LR03/AAA, μην τις πετάτε μαζί με τα οικιακά απορρίμματα
Εγγύηση	Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών: [e-mail]

Συχνές ερωτήσεις - 20023 Schellenberg

Πώς προγραμματίζεται το τηλεχειριστήριο 20023 με έναν σωληνωτό κινητήρα;

Για να προγραμματίσετε το τηλεχειριστήριο, ακολουθήστε τα βήματα: ανοίξτε το χώρο των μπαταριών, πατήστε το πλήκτρο προγραμματισμού (⑥), επιλέξτε το κανάλι (⑤), και στη συνέχεια ενεργοποιήστε τη μάθηση στον κινητήρα. Συμβουλευτείτε τις ενότητες D έως O του εγχειριδίου για περισσότερες λεπτομέρειες.

Πώς αντικαθίστανται οι μπαταρίες του τηλεχειριστηρίου;

Ανοίξτε το χώρο των μπαταριών στο πίσω μέρος του τηλεχειριστηρίου. Αντικαταστήστε τις δύο χρησιμοποιημένες μπαταρίες με νέες μπαταρίες τύπου LR03 / AAA. Τηρήστε την αναγραφόμενη πολικότητα. Κλείστε το χώρο.

Ποια είναι η εμβέλεια του τηλεχειριστηρίου 20023;

Στο εξωτερικό, η μέγιστη εμβέλεια είναι περίπου 150 μέτρα. Στο εσωτερικό ενός κτιρίου, μειώνεται σε περίπου 20 μέτρα, ανάλογα με τα εμπόδια και τις μεταλλικές επιφάνειες.

Μπορώ να ελέγξω πολλούς κινητήρες με ένα μόνο τηλεχειριστήριο;

Ναι, το τηλεχειριστήριο διαθέτει 5 κανάλια. Κάθε κανάλι μπορεί να ελέγχει έως 5 σωληνωτούς κινητήρες ταυτόχρονα. Απλώς αντιστοιχίστε τους κινητήρες στο επιθυμητό κανάλι κατά τον προγραμματισμό.

Πώς διαγράφεται μια ρύθμιση ή γίνεται επαναφορά του τηλεχειριστηρίου;

Για να διαγράψετε τις ρυθμίσεις ενός πομπού, ακολουθήστε την ενότητα P του εγχειριδίου. Για πλήρη επαναφορά στις εργοστασιακές ρυθμίσεις, ανατρέξτε στην ενότητα Q. Χρησιμοποιήστε το πλήκτρο προγραμματισμού και την επιλογή καναλιού.

Είναι το τηλεχειριστήριο συμβατό με όλους τους κινητήρες Schellenberg;

Το τηλεχειριστήριο 20023 είναι σχεδιασμένο για σωληνωτούς κινητήρες πιστοποιημένους από τη Schellenberg. Χρησιμοποιήστε το μόνο με συσκευές που καθορίζονται από τον κατασκευαστή για να αποφύγετε ζημιές.

Πώς ρυθμίζονται τα τελικά σημεία (πάνω και κάτω) του ρολού;

Μετά τον προγραμματισμό του τηλεχειριστηρίου, χρησιμοποιήστε τα πλήκτρα Άνοδος (②) και Κάθοδος (④) για να τοποθετήσετε το ρολό. Στη συνέχεια, ακολουθήστε τις ενότητες H και I του εγχειριδίου για να αποθηκεύσετε τα άνω και κάτω τελικά σημεία.

Τι να κάνω αν το τηλεχειριστήριο δεν λειτουργεί;

Ελέγξτε πρώτα τις μπαταρίες: αντικαταστήστε τις αν χρειαστεί. Βεβαιωθείτε ότι ο κινητήρας είναι υπό τάση και ότι βρίσκεστε εντός εμβέλειας. Εάν το πρόβλημα persiste, συμβουλευτείτε το εγχειρίδιο ή επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών στο [e-mail].

Μπορώ να προσθέσω ένα δεύτερο τηλεχειριστήριο για να ελέγξω τον ίδιο κινητήρα;

Ναι, έως 5 πομποί μπορούν να προγραμματιστούν στον ίδιο κινητήρα. Ακολουθήστε την ενότητα O του εγχειριδίου για να υποβάλετε έναν νέο πομπό σε μάθηση.

Πώς χρησιμοποιείται το ενδιάμεσο σημείο;

Το ενδιάμεσο σημείο επιτρέπει να σταματήσετε το ρολό σε μια προκαθορισμένη θέση. Προγραμματίστε το σύμφωνα με την ενότητα K του εγχειριδίου. Χρησιμοποιήστε το πλήκτρο Στάση (③) για να το φτάσετε μετά τη διαμόρφωση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 20023 Schellenberg

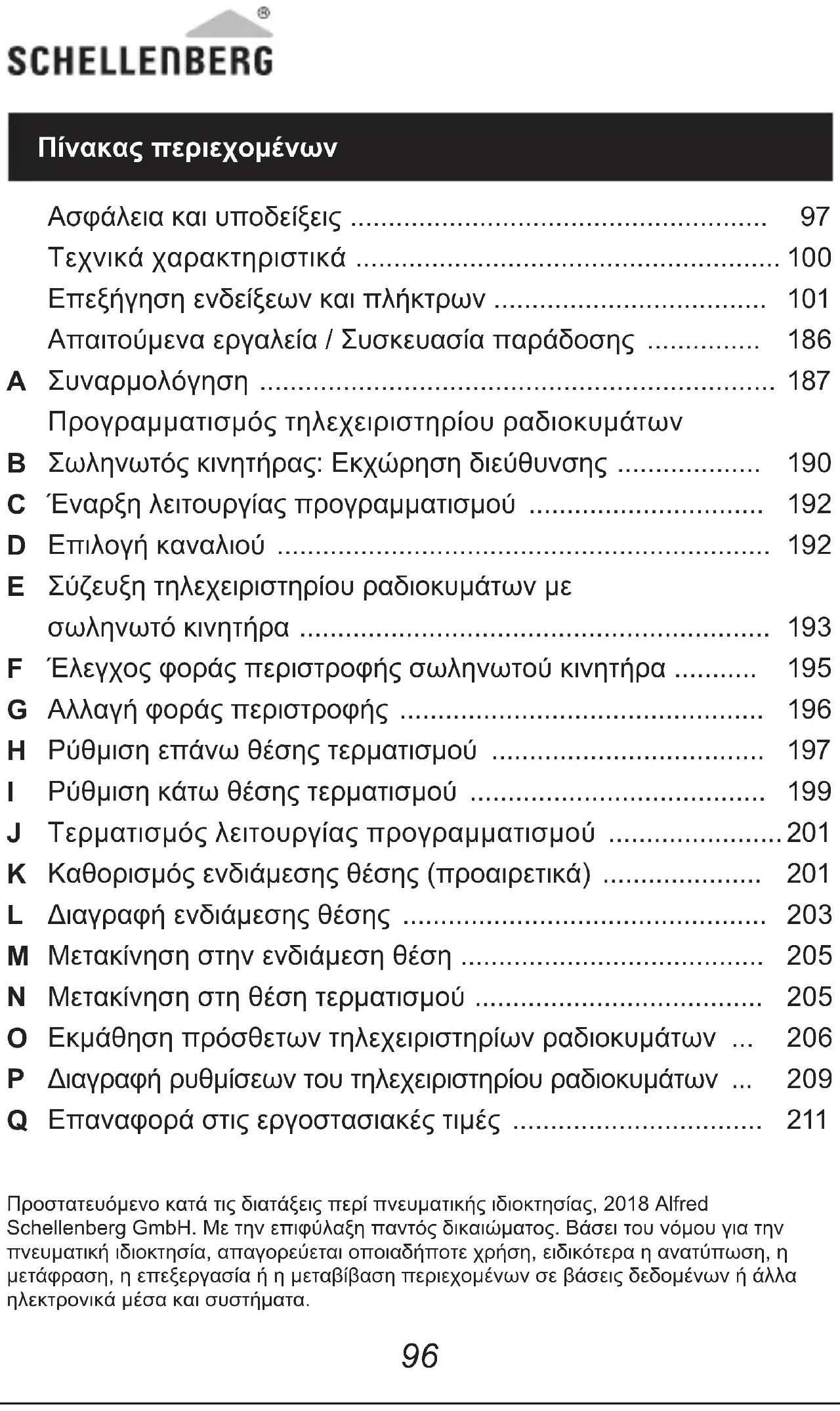

Πίνακας περιεχομένων

Ασφάλεια και υποδείξεις 97

Τεχνικά χαρακτηριστικά 100

Επεξήγηση ενδείξεων και πλήκτρων 101

Απαιτούμενα εργαλεία / Συσκευασία παράδοσης ...... 186

A Συναρμολόγηση 187

Προγραμματισμός τηλεχειριστηρίου ραδιοκυμάτων

B Σωληνωτός κινητήρας: Εκχώρηση διεύθυνσης 190

C 'Εναρξη λειτουργίας προγραμματισμού 192

D Επιλογή καναλιού 192

Ε Σύζευξη τηλεχειριστηρίου ραδιοκυμάτων με σωληνωτό κινητήρα 193

F 'Ελεγχος φοράς περιστροφής σωληνωτού κινητήρα ...... 195

G Αλλαγή φοράς περιστροφής 196

Η Ρύθμιση επάνω θέσης τερματισμού 197

I Ρύθμιση κάτω θέσης τερματισμού 199

J Τερματισμός λειτουργίας προγραμματισμού ...... 201

Κ Καθορισμός ενδιάμεσης θέσης (προαιρετικά) 201

L Διαγραφή ενδιάμεσης θέσης 203

Μ Μετακίνηση στην ενδιάμεση θέση 205

N Μετακίνηση στη θέση τερματισμού 205

Ο Εκμάθηση πρόσθετων τηλεχειριστηρίων ραδιοκυμάτων ... 206

P Διαγραφή ρυθμίσεων του τηλεχειριστηρίου ραδιοκυμάτων ... 209

Q Επαναφορά στις εργοστασιακές τιμές 211

Προστατευόμενο κατά τις διατάξεις περί πνευματικής ιδιοκτησίας, 2018 Alfred Schellenberg GmbH. Με την επιφύλαξη παντός δικαιώματος. Βάσει του νόμου για την πνευματική ιδιοκτησία, απαγορεύεται οποιαδήποτε χρήση, ειδικότερα η ανατύπωση, η μετάφραση, η επεξεργασία ή η μεταβίβαση περιεχομένων σε βάσεις δεδομένων ή άλλα ηλεκτρονικά μέσα και συστήματα.

Ασφάλεια και υποδείξεις

Αξιότιμη πελάτισσα, αξιότιμε πελάτη,

διαβάστε όλες αυτές τις οδηγίες πριν από τη συναρμολόγηση και την έναρξη λειτουργίας. Λάβετε υπόψη όλες τις υποδείξεις ασφαλείας πριν ξεκινήσετε τις εργασίες. Φυλάξτε τις οδηγίες και υποδείξτε σε κάθε χρήστη τυχόν κινδύνους σχετικά με αυτό το προϊόν. Σε περίπτωση αλλαγής ιδιοκτήτη, παραδώστε τις οδηγίες και στον επόμενο ιδιοκτήτη. Σε περίπτωση ζημιών που προκύπτουν λόγω ακατάλληλης χρήσης ή εσφαλμένης συναρμολόγησης, εκπίπτει η εγγύηση και οποιαδήποτε απαίτηση εγγύησης.

Υποδείξεις ασφαλείας

Υπάρχει κίνδυνος τραυματισμού λόγω

ηλεκτροπληξίας. Πριν από την εκτέλεση εργασιών σε ηλεκτρικές εγκαταστάσεις, πρέπει αυτές να τεθούν εκτός τάσης.

• Χρησιμοποιείτε το τηλεχειριστήριο radiokυμάτων μόνο σε στεγνούς χώρους.
• Το τηλεχειριζόμενο σύστημα ρολών πρέπει να φαίνεται κατά τη διάρκεια της λειτουργίας, ειδικότερα όταν ελέγχεται από περισσότερα από ένα τηλεχειριστήρια radiokυμάτων.
• Τα άτομα πρέπει να παραμένουν σε απόσταση από το χώρο κίνησης του συστήματος ρολών. Υπάρχει κίνδυνος τραυματισμού.
• Το τηλεχειριστήριο δεν είναι παιχνίδι, κρατάτε τα παιδιά μακριά από αυτό.

SCHELLENBERG

• Υπάρχει κίνδυνος τραυματισμού και ασφυξίας από τα μικροεξαρτήματα του τηλεχειριστηρίου radiokυμάτων και τη συσκευασία.
• Για τη λειτουργία ενός συστήματος ρολών με τηλεχειριστήριο ραδιοκυμάτων, πρέπει να τηρούνται οι διατάξεις της εκάστοτε χώρας.
  ▪ Αντικαθιστάτε τις μπαταρίες μόνο με μπαταρίες του ιδίου τύπου. LR03 / AAA.
• Μη μετακινείτε το σωληνωτό κινητήρα πέρα από τη θέση τερματισμού. Κίνδυνος πρόκλησης ζημίας!

Δήλωση συμμόρφωσης CE

Μην απορρίπτετε το τηλεχειριστήριο ραδιοκυμάτων και τις μπαταρίες μαζί με τα οικιακά απορρίμματα. Παραδώστε το τηλεχειριστήριο ραδιοκυμάτων σε κατάλληλο φορέα για παλιές ηλεκτρικές συσκευές. Παραδώστε τις άδειες μπαταρίες σε αντίστοιχο σημείο συλλογής.

RED 2014/53/EU

Ενδεδειγμένη χρήση

• Συνδέετε το τηλεχειριστήριο radiokumάτων μόνο με συσκευές που διαθέτουν ανάλογη έγκριση από τον κατασκευαστή.
• Mia διαφορετική ή αποκλίνουσα χρήση του τηλεχειριστηρίου ραδιοκυμάτων θεωρείται μη ενδεδειγμένη.
• Δεν επιτρέπεται η χρήση του τηλεχειριστηρίου radiokυμάτων σε χώρους υψηλού κινδύνου ή χώρους που είναι ευαίσθητοι σε παρεμβολές (π.χ. νοσοκομεία, αεροδρόμια ή παρόμοιες εγκαταστάσεις).
• Δεν παρέχεται προστασία από παρεμβολές από σωστά τοποθετημένο ή εν λειτουργία ραδιοηλεκτρικό εξοπλισμό, ειδικά από εξοπλισμό που λειτουργεί στην ίδια περιοχή συχνοτήτων.
• Τα συστήματα ρολών που λειτουργούν με τηλεχειριστήριο ραδιοκυμάτων πρέπει να είναι σε άψογη κατάσταση.
• Για επακόλουθες βλάβες, υλικές ζημιές και τραυματισμούς σε περίπτωση μη ενδεδειγμένης χρήσης δεν ευθύνεται η εταιρεία Alfred Schellenberg GmbH.
• Η χρήση του τηλεχειριστηρίου radiokυμάτων κοντά σε συσκευές με μαγνητική ακτινοβολία ή μεταλλικές επιφάνειες επηρεάζει αρνητικά την απρόσκοπτη λειτουργία.
• Η εμβέλεια του τηλεχειριστηρίου radiokυμάτων περιορίζεται από τους ευρωπαϊκούς κανονισμούς και οδηγίες του νομοθέτη.
• Η εμβέλεια του τηλεχειριστηρίου radiokυμάτων ανέρχεται περίπου στα 150 μέτρα σε ελεύθερο χώρο και περίπου στα 20 μέτρα μέσα σε κτίρια.

Υποδείξεις χρήσης

Είναι δυνατή η εκμάθηση έως και πέντε σωληνωτών κινητήρων ανά κανάλι. Και οι 5 σωληνωτοί κινητήρες ελέγχονται από το τηλεχειριστήριο radiokυμάτων ταυτόχρονα. Σε αυτήν την περίπτωση λαμβάνονται υπόψη και οι θέσεις τερματισμού σε παράθυρα και πόρτες με διαφορετικό προγραμματισμό. Είναι δυνατή η εκμάθηση έως και 5 τηλεχειριστηρίων radiokυμάτων σε ένα σωληνωτό κινητήρα.

Τεχνικά χαρακτηριστικά

Συχνότητα εκπομπής 868,4 MHz

Εμβέλεια μέχρι 150 μέτρα σε ελεύθερο χώρο

Εμβέλεια μέχρι 20 μέτρα μέσα σε κτίρια

Παροχή τάσης 3 V DC

Τύπος μπαταριών: 2 x LR03 / AAA

Βαθμός προστασίας IP 20

Θερμοκρασία περιβάλλοντος από 0° έως 50° Κελσίου

Τα δομικά χαρακτηριστικά των κτιρίων επηρεάζουν αρνητικά την εμβέλεια και τη λειτουργία του τηλεχειριστηρίου radiokυμάτων.

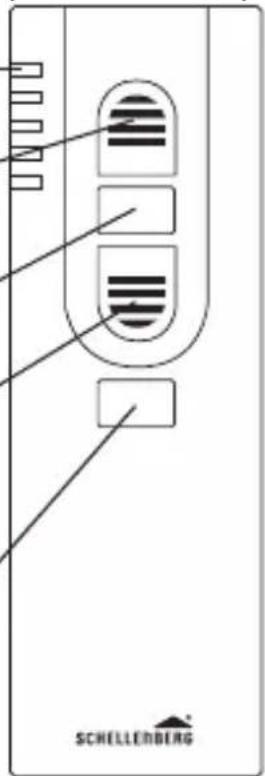

Πρόσθια πλευρά

① Λυχνία LED / Κανάλι 1-5

Αναβοσβήνει κατά τη διάρκεια του προγραμματισμού.

② Πλήκτρο Άνοδος

Το ρολό / η τέντα κινείται προς τα πάνω / έξω.

③ Πλήκτρο Σταμάτημα

Σταματά την καθοδική / ανοδική κίνηση.

④ Πλήκτρο Κάθοδος

Το ρολό / η τέντα κινείται προς τα κάτω / μέσα.

⑤ Πλήκτρο Επιλογή καναλιού

Με αυτό το πλήκτρο επιλέγετε το επιθυμητό κανάλι.

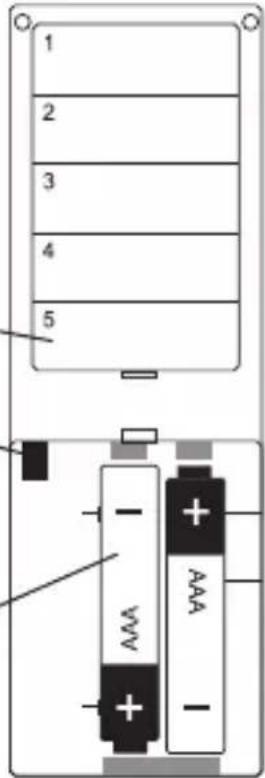

Πίσω πλευρά

Πεδία ετικέτας

⑥ Πλήκτρο Προγραμματισμός

Ενεργοποίηση και απενεργοποίηση της λειτουργίας προγραμματισμού. Το πλήκτρο βρίσκεται μέσα στη θήκη μπαταριών, στην πίσω πλευρά.

Θήκη 2 μπαταριών (AAA)

İÇINDEKILER

Σε περίπτωση εγγύησης, ανάγκης ανταλλακτικών ή ερωτήσεων γύρω από τη σωστή συναρμολόγηση του προϊόντος σας αποταθείτε παρακαλώ στο τμήμα εξυπηρέτηση πελατών της εταιρείας μας. [e-mail]
