20023 - пульт дистанційного керування Schellenberg - Безкоштовний посібник користувача

Тип продукту	Радіопульт для ролетів
Бренд	Schellenberg
Модель	20023
Частота передачі	868,4 МГц
Дальність на вулиці	До 150 метрів
Дальність у приміщенні	До 20 метрів
Живлення	3 В пост. струму, 2 батарейки LR03 / AAA
Ступінь захисту	IP 20
Температура навколишнього середовища	від 0°C до 50°C
Кількість каналів	5
Кількість двигунів на канал	До 5
Кількість передавачів на двигун	До 5
Основні функції	Підйом, Стоп, Спуск, Вибір каналу, Програмування
Дисплей	Світлодіоди по каналах (1–5)
Кнопка програмування	Знаходиться у відсіку для батарейок
Належне використання	Сертифіковані трубчасті двигуни Schellenberg
Безпека	Ризик ураження електричним струмом, тримати на відстані від людей, обов'язковий нагляд
Технічне обслуговування та чищення	Замінювати батарейки на ідентичні LR03/AAA, не викидати з побутовим сміттям
Гарантія	Звертатися до служби підтримки: [e-mail]

Часті запитання - 20023 Schellenberg

Як запрограмувати пульт 20023 з трубчастим двигуном?

Щоб запрограмувати пульт, виконайте такі дії: відкрийте відсік для батарейок, натисніть кнопку програмування (⑥), виберіть канал (⑤), потім активуйте навчання на двигуні. Зверніться до розділів D–O інструкції для отримання додаткової інформації.

Як замінити батарейки у пульті?

Відкрийте відсік для батарейок на задній стороні пульта. Замініть дві використані батарейки на нові батарейки типу LR03 / AAA. Дотримуйтесь зазначеної полярності. Закрийте відсік.

Яка дальність дії пульта 20023?

На вулиці максимальна дальність становить приблизно 150 метрів. Усередині будівлі вона зменшується до приблизно 20 метрів, залежно від перешкод і металевих поверхонь.

Чи можу я керувати кількома двигунами одним пультом?

Так, пульт має 5 каналів. Кожен канал може одночасно керувати до 5 трубчастих двигунів. Просто призначте двигуни на потрібний канал під час програмування.

Як видалити налаштування або скинути пульт?

Щоб видалити налаштування передавача, зверніться до розділу P інструкції. Для повного скидання до заводських налаштувань зверніться до розділу Q. Використовуйте кнопку програмування та вибір каналу.

Чи сумісний пульт з усіма двигунами Schellenberg?

Пульт 20023 призначений для трубчастих двигунів, сертифікованих Schellenberg. Використовуйте його лише з пристроями, зазначеними виробником, щоб уникнути пошкоджень.

Як налаштувати кінцеві точки (верхню та нижню) ролета?

Після програмування пульта використовуйте кнопки Підйом (②) та Спуск (④) для позиціонування ролета. Потім дотримуйтесь розділів H та I інструкції, щоб зберегти верхню та нижню кінцеві точки.

Що робити, якщо пульт не працює?

Спочатку перевірте батарейки: за потреби замініть їх. Переконайтеся, що двигун під напругою і ви знаходитесь у зоні дії. Якщо проблема не зникає, зверніться до інструкції або зв'яжіться зі службою підтримки за адресою [e-mail].

Чи можу я додати другий пульт для керування тим самим двигуном?

Так, до 5 передавачів можна запрограмувати на один двигун. Дотримуйтесь розділу O інструкції, щоб виконати навчання нового передавача.

Як використовувати проміжну точку?

Проміжна точка дозволяє зупинити ролет у заданому положенні. Запрограмуйте її згідно з розділом K інструкції. Використовуйте кнопку Стоп (③), щоб досягти її після налаштування.

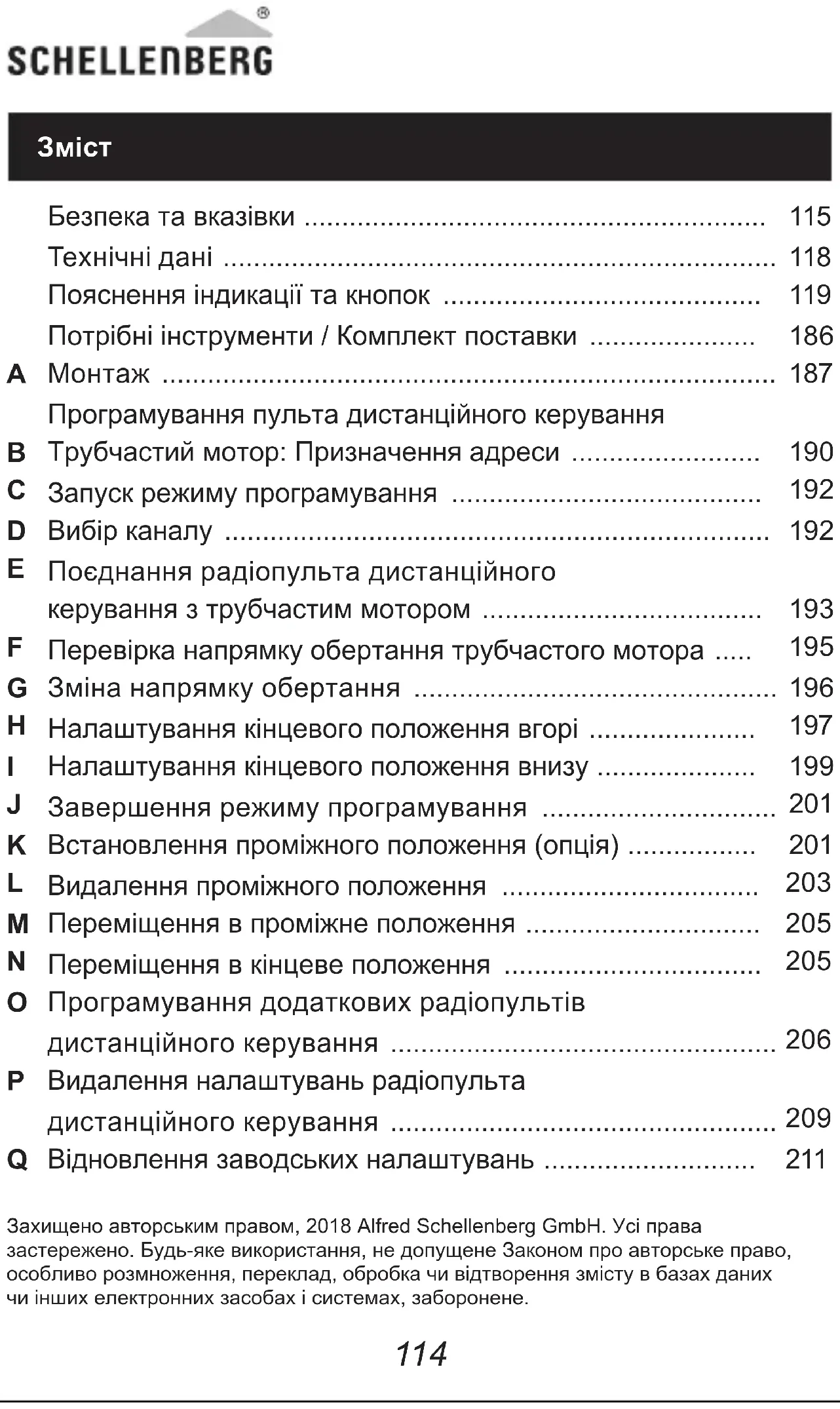

ПОСІБНИК КОРИСТУВАЧА 20023 Schellenberg

Безпека та вказівки 115

Технічні дані 118

Пояснення індикації та кнопок 119

Потрібні інструменти / Комплект поставки 186

A Монтаж 187

Програмування пульта дистанційного керування

В Трубчастий мотор: Призначення адреси 190

С Запуск режиму программування 192

D Вибір каналу 192

Е Поєднання радіопульта дистанційного керування з трубчастим мотором 193

F Перевірка напрямку обертання трубчастого мотора ..... 195

G Зміна напрямку обертання 196

Н Налаштування кінцевого положення вгорі 197

I Налаштування кінцевого положення внизу 199

J Завершення режиму программування 201

К Встановлення проміжного положення (опція) 201

L Видалення проміжного положення 203

М Переміщення в проміжне положення 205

N Переміщення в кінцеве положення 205

О Програмування додаткових радіопультів дистанційного керування 206

Р Видалення налаштувань радіопульта дистанційного керування 209

Q Відновлення заводських налаштувань 211

Захищено авторським правом, 2018 Alfred Schellenberg GmbH. Уси права застережено. Будь-яке використання, не допущене Законом про авторське право, особливо розмноження, переклад, обробка чи відтворення змісту в базах даних чи інших електронних засобах і системах, заборонене.

Безпека та вказівки

Шановні покупці!

Перед монтажем та введенням обладнання в експлуатацію повністю прочитайте цю інструкцію. Дотримуйтеся всіх вказівок при проведенні робіт. Збережіть цю інструкцію і вказуйте

кожному користувачеві на можливі небезпеки, пов'язані з використанням цього виробу. Якщо міняється власник, передайте інструкції йому. У разі пошкодження через неналежне використання або некваліфікований монтаж, право на гарантійне обслуговування анулюється.

Правила техніки безпеки

Небеспека ураження електричним струмом.

Перед проведенням робіт на електричному обладнанні його слід знеструмити.

• Радіопульт дистанційного керування дозволяється використовувати тільки в сухих приміщеннях.
• Під час експлуатації ролет з дистанційним радіокеруванням необхідно спостерігати за зоною їх руху, особливо, якщо керування ролетами здійснюється більше ніж одним радіопультом дистанційного керування.
• Не підпускайте людей в зону руху ролет. Існує небезпека травмування.
• Радіопульт дистанційного керування – не іграшка, не допускайте, щоб він потрапляв до рук дітей.

SCHELLENBERG

• Існує небезпека травми і удушення через дрібні деталі радіопульта дистанційного керування та його упаковку.
• Для експлуатації ролет за допомогою радіопульта дистанційного керування необхідно дотримуватися вимог місцевих стандартів.
• Батарейки слід замінювати лише на батарейки такого ж типу – LR03/AAA.
• Заборонено переміщати трубчастий мотор за кінцеві положення. Небезпека пошкодження!

Заява про відповідність стандартам ЄС

Виріб (арт. номер DE 20016, 2023) відповідає чинним вимогам європейських і національних директив. Відповідність було доведено. Повний текст Декларації про відповідність ЄС доступний за наступною адресою: http://www.schellenberg.de (пункт меню «Послуги» в Центрі завантаження).

Заборонено викидати радіопульт дистанційного керування та батарейки разом із побутовим сміттям. Радіопульт дистанційного керування необхідно здати в спеціалізований пункт прийому використаних електричних приладів. Використані батарейки необхідно здати у відповідний пункт збору.

RED 2014/53/EU

Використання за призначенням

• Радіопульт дистанційного керування можна з'єднувати лише з пристроями, які допущені для цього виробником.
• Будь-яке інше використання радіопульта дистанційного керування вважається використанням не за призначенням.
• Радіопульт дистанційного керування заборонено використовувати в зонах підвищеної небезпеки чи на ділянках зі сторонніми перешкодами (наприклад, в лікарнях, аеропортах чи схожих установах).
• Захист від перешкод з боку інших належним чином сконструйованих чи експлуатованих радіопристроїв, особливо таких, які працюють у тому самому частотному діапазоні, не передбачено.
• Ролети, які експлуатуються за допомогою радіопульта дистанційного керування, повинні бути у бездоганному стані.
• За побічні збитки, пошкодження майна та особисті травми через використання не за призначенням компанія Alfred Schellenberg GmbH відповідальності не несе.
• Експлуатація радіопульта дистанційного керування поблизу пристроїв із електромагнітним випромінюванням або металевих поверхонь негативно впливає на правильність функціонування.
• Радіус дії радіопульта дистанційного керування обмежений європейськими нормами та вимогами чинного законодавства.
• Радіус дії радіопульта дистанційного керування становить близько 150 метрів на відкритому просторі та близько 20 метрів у приміщенні.

Вказівки щодо використання

На один канал можна запрограмувати до 5 трубчастих моторів. Усі 5 трубчастих моторів одночасно управляються радіопультом дистанційного керування. При цьому також враховуються по-різному запрограмовані кінцеві положення вікон та дверей. На одному трубчастому моторі можна запрограмувати до 5 радіопультів дистанційного керування.

Технічні дані

Частота передавача 868,4 МГц

Радіус дії на відкритому просторі до 150 метрів

Радіус дії в приміщенні до 20 метрів

Живлення 3 В пост. струму

Ступінь захисту IP 20

Температура навколишнього середовища

0^ - 50^ C

Конструктивні особливості приміщення можуть впливати на радіус дії та функціонування радіопульта дистанційного керування.

Пояснення індикації та кнопок

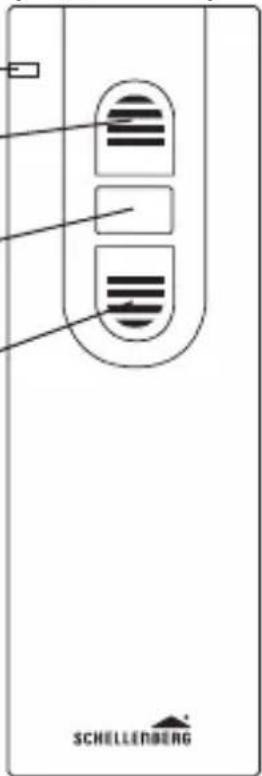

Передня сторона

① Світлодіодний індикатор/канал 1-5

Блимає під час програмування.

② Кнопка «Підйом»

Ролети/маркізи піднімаються/ виїжджають.

③ Кнопка «Стоп»

Зупинка трубчастого мотора під час підйому/спуску.

④ Кнопка «Спуск»

Ролети/маркізи опускаються/заїжджають.

⑤ Кнопка Вибір каналу

При натисканні кнопки відбувається вибір необхідного каналу.

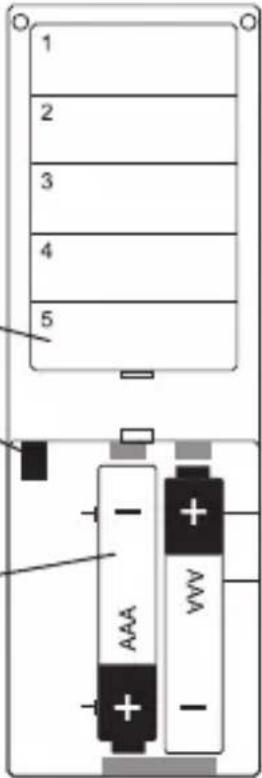

Зворотна сторона

Підписи

⑥ Кнопка «Програмування»

Увімкнення та вимкнення режиму програмування. Кнопка знаходиться у відсіку для батарейок на зворотній стороні.

Відсік для батарейок (2 шт. типу AAA)
