NOTENDAHANDBÓK 20023 Schellenberg

Skýringar á skjámyndum og hnöppum 185

Nauðsynleg verkfæri / Innifalið 186

A Uppsetning 187

Stillingar handsendis

B Röramótor: Vistfang tengt 190

C Sett í forritunarstillingu 192

D Rásaval 192

E Handsendir tengdur við röramótor 193

F Snúningsátt röramótors athuguð 195

G Snúningsátt breytt 196

H Endastaða uppi stillt 197

I Endastaða niðri stillt 199

J Farið úr forritunarstillingu 201

K Millistaða stillt (valfrjálst) 201

L Millistöðu eytt 203

M Farið í millistöðu 205

N Farið í endastöðu 205

O Fleiri handsendar samstilltir 206

P Stillingum handsendis eytt 209

Q Endurstillt á verksmiðjustillingar 211

Höfundarréttur, 2018 Alfred Schellenberg GmbH. Allur réttur áskilinn. Hvers kyns notkun sem ekki er leyfileg samkvæmt lögum um höfundarrétt, einkum afritun, þýðing, úrvinnsla eða miðlun efnis í gagnagrunnum eða öðrum rafrænum miðlum og kerfum, er með öllu óheimil.

ÖRYGGI OG ÁBENDINGAR

Ágæti viðskiptavinur!

Vinsamlegast lesið leiðbeiningarnar í heild sinni áður en varan er sett upp og tekin í notkun. Áður en hafist er handa skal huga að öllum öryggisleiðbeiningum. Geymið pessar leiðbeiningar og bendið öllum noten-

dum á þær mögulegu hættur sem geta skapast í tengslum við vöru þessa. Þegar eigendaskipti verða skal láta nýja eigandann fá leiðbeiningarnar. Tjón sem hlýst af óviðeigandi notkun eða rangri uppsetningu fellir ábyrgðina úr gildi.

ÖRYGGISLEIDBEININGAR

Hætta er á slysum vegna raflosts. Áður en unnið er í rafkerfum verður að taka strauminn af peim.

• Notið handsendinn aðeins á Þurrum stöðum.
• Notandinn verður að geta séð fjarstýrða gluggahlerabúnaðinn meðan á notkun stendur, einkum pegar gluggahlerakerfinu er stjórnað með fleiri en einum handsendi.
• Haldið fólki frá því svæði sem gluggahlerabúnaðurinn hreyfist eftir. Slysahætta er fyrir hendi.
• Handsendirinn er ekki leikfang, geymið hann par sem börn ná ekki til.
• Hætta er á slysum og köfnun vegna smáhluta í handsendinum og vegna umbúða hans.
• Pegar handsendir er notaður til að stjórna gluggahlerabúnaði skal fara að gildandi reglum í hverju landi.

SCHELLENBERG

• Pegar skipt er um rafhlöður verður að nota rafhlöður af sömu gerð, LR03 / AAA.
• Ekki má fara með röramótorinn fram yfir endastöðu. Hætta er á skemmdum!

CE-SAMRÆMISYFIRLÝSING

• Aðeins má tengja handsendinn við þau tæki sem framleiðandi leyfir að notuð séu í þeim tilgangi.
• Öll önnur notkun handsendisins telst vera röng.

• Ekki má nota handsendinn á stöðum par sem hætta getur stafað af honum eða hann getur valdið truflunum (t.d. á sjúkrahúsum, flugvöllum eða álíka stöðum).

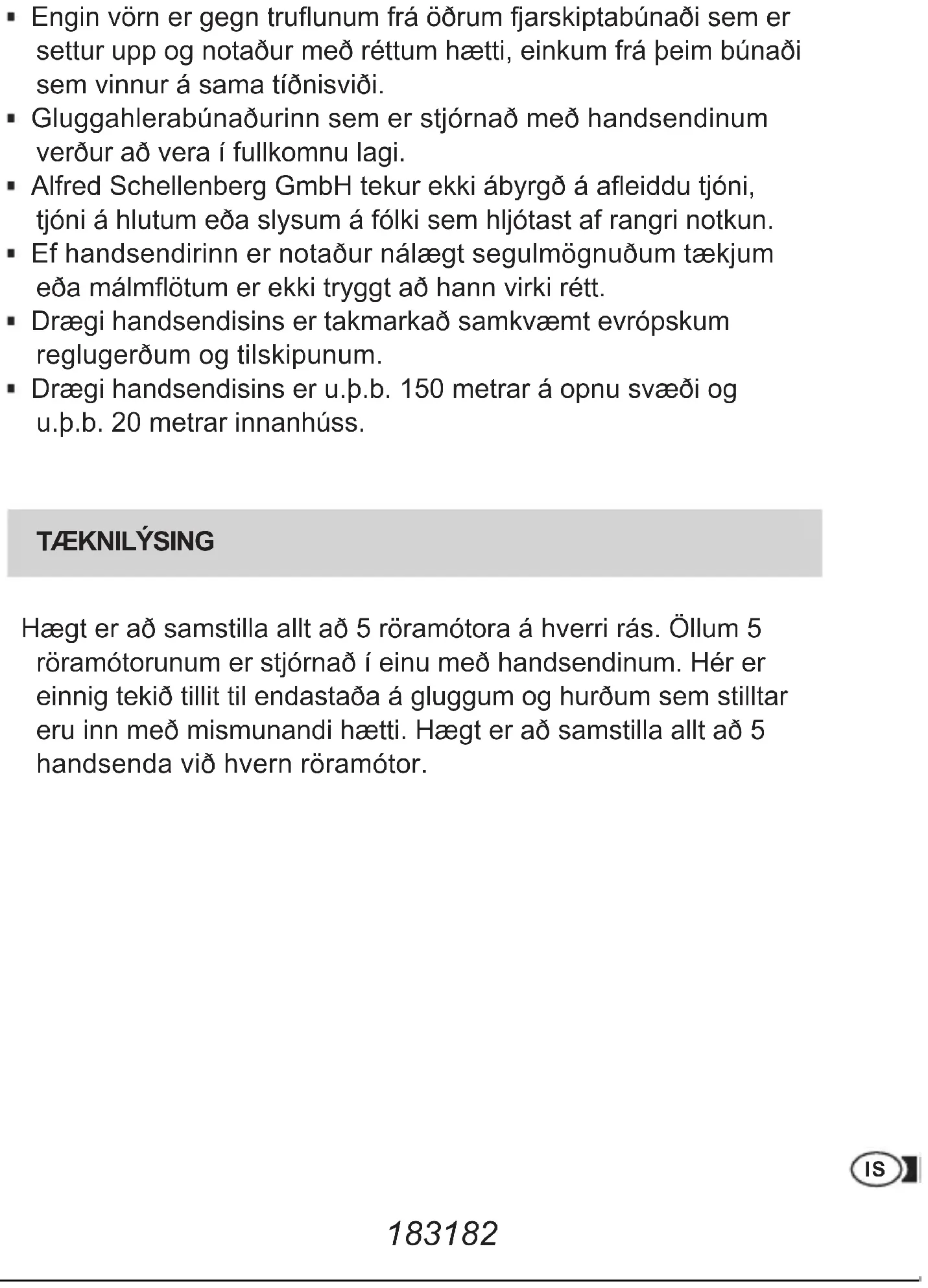

• Engin vörn er gegn truflunum frá öðrum fjarskiptabúnaði sem er settur upp og notaður með réttum hætti, einkum frá peim búnaði sem vinnur á sama tíðnisviði.

• Gluggahlerabúnaðurinn sem er stjórnað með handsendinum verður að vera í fullkomnu lagi.
• Alfred Schellenberg GmbH tekur ekki ábyrgő á afleiddu tjóni, tjóni á hlutum eða slysum á fólki sem hljótast af rangri notkun.
• Ef handsendirinn er notaður nálægt segulmögnuðum tækjum eða málmflötum er ekki tryggt að hann virki rétt.
• Drægi handsendisins er takmarkað samkvæmt evrópskum reglugerðum og tilskipunum.
• Drægi handsendisins er u.p.b. 150 metrar á opnu svæði og u.p.b. 20 metrar innanhúss.

TÆKNILÝSING

Hægt er að samstilla allt að 5 röramótora á hverri rás. Öllum 5 röramótorunum er stjórnað í einu með handsendinum. Hér er einnig tekið tillit til endastaða á gluggum og hurðum sem stilltar eru inn með mismunandi hætti. Hægt er að samstilla allt að 5 handsenda við hvern röramótor.

TÆKNILÝSING

Senditíðni 868,4 MHz

Drægi á opnu svæði allt að 150 metrar

Drægi innanhúss allt að 20 metrar

Spennugjafi 3 V DC

Gerð rafhlöðu 2 x LR03 / AAA

Varnarflokkur IP 20

Staðhættir í byggingunni geta takmarkað drægi og virkni handsendisins.

SKÝRINGAR Á SKJÁMYNDUM OG HNÖPPUM

① Ljósdíóða / rás 1 Blikkar meðan á stillingu stendur.
② Hnappur fyrir hreyfingu upp Hlerinn/sólskyggnið hreyfist upp/út á við.
③ Stöðvunarhnappur Stöðvar hreyfingu röramótors upp/niður.
④ Hnappur fyrir hreyfingu niður Hlerinn/sólskyggnið hreyfist niður/inn á við.
⑤ Hnappur fyrir rásaval Stutt er á hnappinn til að staðfesta val á rás.

Bakhlið

⑥ Stillingahnappur Kveikir og slekkur á forritunarstillingu. Hnappurinn er í rafhlöðuhólfinu á bakhliðinni.

Merkispjöld

Ef upp koma mál varðandi ábyrgð, Þörf á varahlutum eða spurningar um rétta uppsetningu á vörunni skal hafa samband við þjónustudeild okkar. [e-mail]
