NOTENDAHANDBÓK RolloDrive 45 Schellenberg

D Endastöðum breytt 209

E Handstýring 210

F Sjálfstýring: Opnunar- og lokunartími stilltur 213

G Sjálfstýring: Skipt milli hand- og sjálfstýringar 218

H Endurstillt á verksmiðjustillingu 223

I Greining hindrana 224

J Greining festingar 225

K Aukabúnaður: Sólarnemi 226

Höfundarréttur, 2021, Alfred Schellenberg GmbH. Allur réttur áskilinn. Hvers kyns notkun sem ekki er leyfileg samkvæmt lögum um höfundarrétt, einkum afritun, þýðing, úrvinnsla eða miðlun efnis í gagnagrunnum eða öðrum rafrænum miðlum og kerfum, er með öllu óheimil.

ÖRYGGI OG ÁBENDINGAR

Ágætu viðskiptavinir!

Vinsamlegast lesið leiðbeiningarnar í heild sinni áður en varan er sett upp og tekin í notkun. Huga skal að öllum öryggisleiðbeiningum áður en hafist er handa. Geymið pessar leiðbeiningar og bendið öllum notendum á hættur sem geta skapast í tengslum við vöruna. Pegar eigendaskipti

verða skal láta nýja eigandann fá leiðbeiningarnar. Tjón sem hlýst af óviðeigandi notkun eða rangri uppsetningu fellir ábyrgðina úr gildi.

ÖRYGGISLEIDBEININGAR

Lifshætta stafar af raflosti! Áður en unnið er í rafkerfum verður að taka strauminn af peim.

• Gerið öryggisráðstafanir svo straumur sé ekki settur á í ógáti. Petta gildir líka hvað viðhald og viðgerðir á rafdrifnum gluggahlerabúnaði varðar.
• Aðeins fagfólki með tilskilin réttindi er heimilt að annast tengingar við rafmagn.
• Röng uppsetning getur leitt til alvarlegra slysa á fólki eða tjóns á hlutum.
• Fylgja skal fyrirmælum rafveitu á hverjum stað sem og öllum gildandi stöðlum og reglum um raflagnir.
• Notið vöruna aðeins á Þurrum stöðum (hlífðarflokkur IP20).
• Varan og umbúðirnar eru ekki leikfang. Haldið frá börnum par sem hætta er á slysum eða köfnun.
• Vegna slysahættu má ekki opna vöruna.
• Ávallt skal vera hægt að komast að rafmagnsinnstungunni og aflgjafanum.
• Haldið fólki frá því svæði sem gluggahlerabúnaðurinn hreyfist eftir. Svæðið sem gluggahlerabúnaðurinn hreyfist eftir verður að vera sýnilegt meðan á notkun stendur. Slysahætta er fyrir hendi.
• Ekki má leyfa börnum að leika sér með vöruna.

ESB-SAMRÆMISYFIRLÝSING

Ólarvindan (vörunr. DE 22745, 22638) uppfyllir gildandi kröfur evrópskra og innlendra tilskipana. Sýnt hefur verið fram á samræmi. Nálgast má texta ESB-samræmisyírlýsingarinnar í heild sinni á eftirfarandi vefslóð: http://www.schellenberg.de (undir valmyndaratriðinu „Service“ í Download-Center).

Fleygið ekki með heimilissorpi! Varan er endurvinnanleg og skila má henni til endurvinnslustöðva eða annarra söfnunarstaða fyrir úr sér genginn rafbúnað

Tilskipun um takmörkun á notkun tiltekinna hættulegra efna í raf- og rafeindataekjum 2011/65/ESB

RÉTT NOTKUN

• Varan er eingöngu ætluð til stýringar á gluggahlerabúnaði.
• Gluggahlerabúnaðurinn og íhlutir hans verða að vera í fullkomnu lagi. Ágalla á búnaðinum eða hlutum hans parf að lagfæra áður en varan er sett upp.
• Á uppsetningarstað verður 230 V / 50 Hz rafmagnsinnstunga að vera til staðar (sjá bls. 206).
• Setja verður vöruna upp á sléttum ̄eti.
• Til að fyrirbyggja bilanir og skemmdir á tækinu skal ávallt nota upprunalega varahluti frá framleiðanda.
• Ef ólarbrautin er léleg getur það eyðilagt ólina og valdið óparfa álagi á vörunni. Setja skal vöruna þannig upp að ólin gangi eins lóðrétt og kostur er inn í ólardrif gluggahlerans. Pannig má komast hjá óparfa núningi og sliti.
• Öll önnur notkun telst vera röng.
• Alfred Schellenberg GmbH tekur ekki ábyrgő á alleiddu tjóni, tjóni á hlutum eða slysum á fólki sem hljótast af rangri notkun.

- Samkvæmt staðli EN 13659 verður að gæta pess að skilyrðin fyrir því hversu mikið gluggahlerarnir mega færast til séu í samræmi við EN 12045. Pegar gluggahlerarnir eru niðri verður tilfærslan að vera a.m.k. 40 mm pegar aflið á neðri brún er 150 N upp á við. Skal þá einkum gæta pess að hraði gluggahlerans niður á við sé undir 0,2 m/s síðustu 0,4 m vegalengdina.

RÖNG NOTKUN

• Óheimilt er að nota vöruna á annan hátt en lýst er hér að ofan.
• Ef varan er notuð utandyra stafar lífshætta af skammhlaupi og raflosti.
• Alls ekki má setja vöruna upp og nota hana utandyra.
• Hvers kyns vélrænar læsingar henta ekki fyrir sjálfstýrða notkun með pessari vöru.

TÆKNILEGAR UPPLÝSINGAR

Vörunúmer 22745/22638
Rekstrarspenna aflgjafa 230 V AC / 50 Hz
Uppgefið afl 29 W, hám. 45 W í stuttan tíma
Afl í biðstöðu u.p.b. < 0,7 W
Úttak aflgjafa 24 V DC / 1,2 A
Snúningsátak MdN = 2,5 Nm
Mesti snúningshraði 34 sn./mín.
Hámarksflatarmál gluggahlera 4,0 m ^2 (3 kg/m ^2 flatarmál gluggahlera)
Endatogkraftur 7 kg á ól
Skammtímavirkni 5 mínútur
Hlífðarflokkur II
Varnarflokkur IP 20 (aðeins fyrir þurra staði)
Nákvæmni við staðsetningu 5 mm
Fjöldi skiptitíma	2 (UPP og NIDUR)
Stillisvið sólarstýringar	3.000 til 10.000 lúx
Leyfilegur umhverfishiti 0–40 °C
Gangnákvæmni klukku	u.p.b. +/- 1 mínúta/mánuði
Mál	sjá bls. 186
Leyfileg breidd óla	23 mm Maxi
Lengd ólar(15 mm venjuleg ól)	5,5 m ef þykkt ólarinnar er 1,0 mm4,3 m ef þykkt ólarinnar er 1,3 mm
Hljóðþrýstistig	LpA ≤ 70 dB(A)

Athugið

Upplýsingarnar sem hér koma fram eru til viðmiðunar og eiga aðeins við par sem skilyrði fyrir uppsetningu eru með besta móti. Gildin kunna að vera frábrugðin vegna aðstæðna á hverjum stað. Notið vöruna eingöngu með gluggahleraólum með ofangreindum málum. Ólar í rangri lengd og breidd valda skemm-dum. Uppfylli eldri ól ekki kröfur skal skipta henni út.

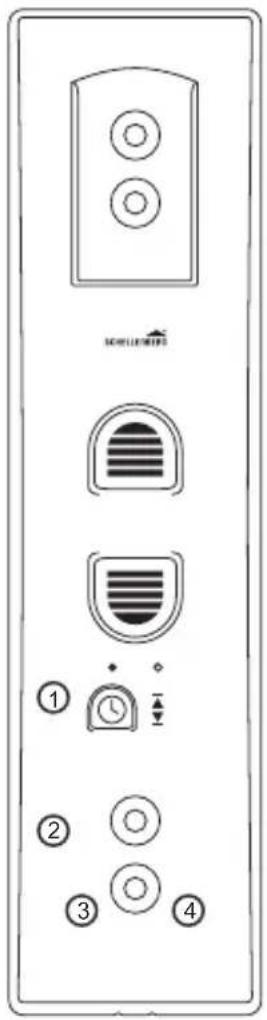

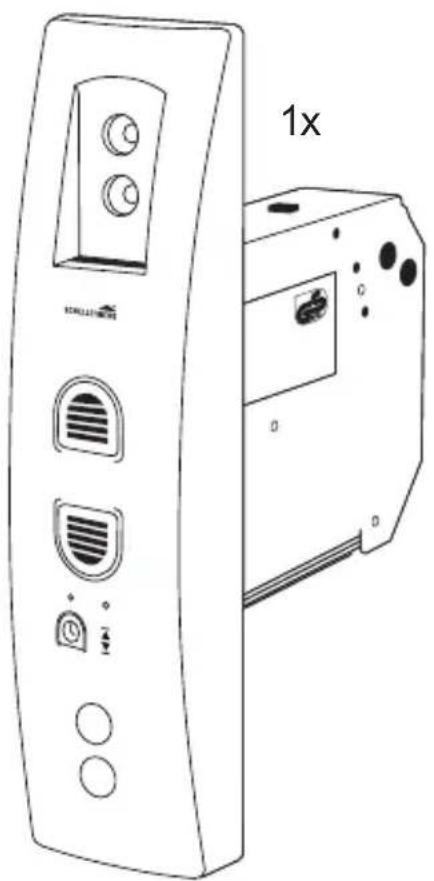

SKÝRINGAR Á HNÖPPUM

SCHLLENERS ① ② ③ ④

① Hnappur fyrir hreyfingu upp
② Hnappur fyrir hreyfingu niður
③ Klukkuhnappur með ljósdíóðu

Staða ljósdíóðu (③)

Slökkt

Kveikt

④ „Set“-hnappur

A

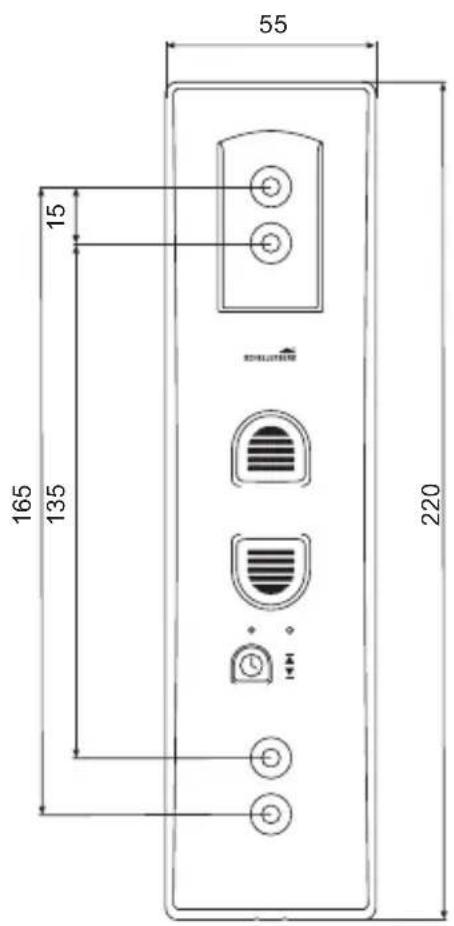

55 15 165 135 220

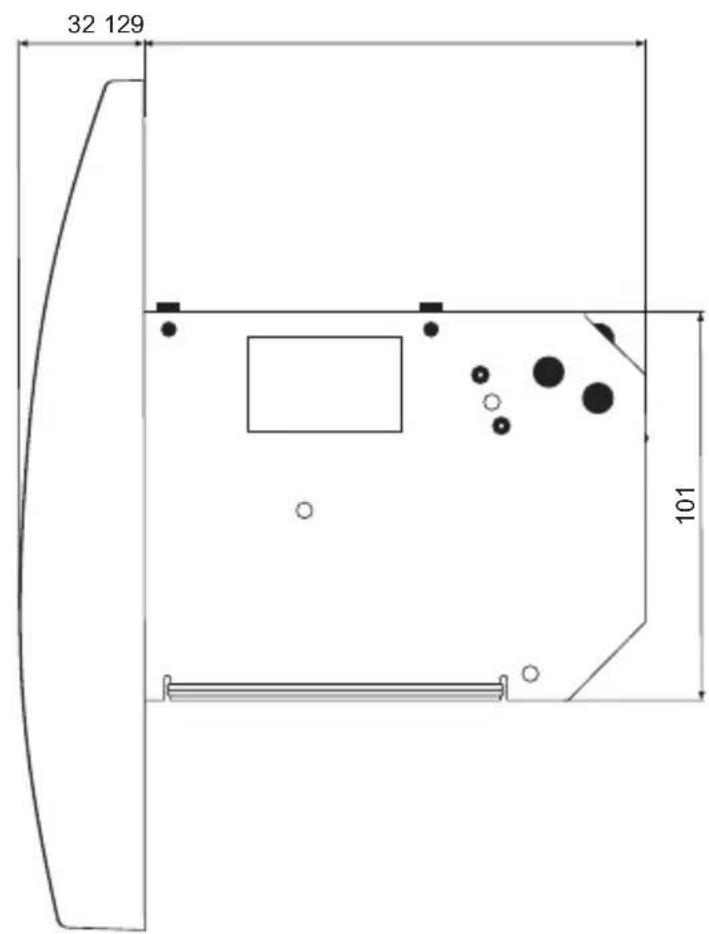

32 129 101

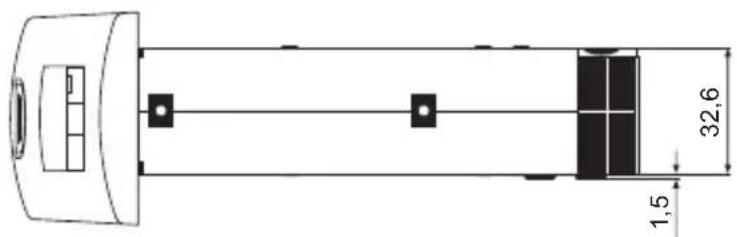

32,6 1,5

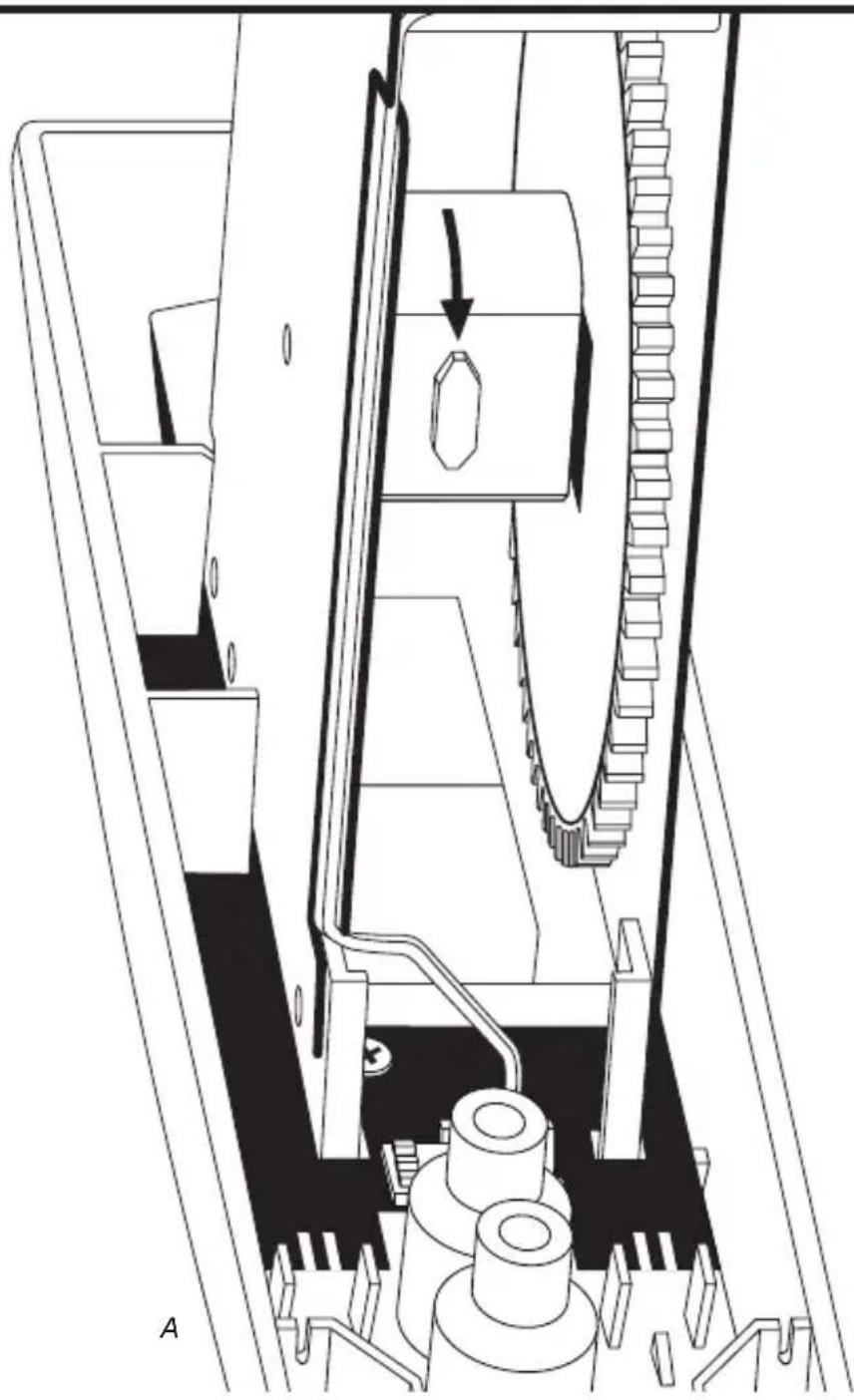

① Takið rúlluhjólið úr lás
② Snúið rúlluhjólinu í rétta stöðu
③ Festikrókurinn er pá sýnilegur (sjá skref 11)
④ Læsið rúlluhjólinu

6.

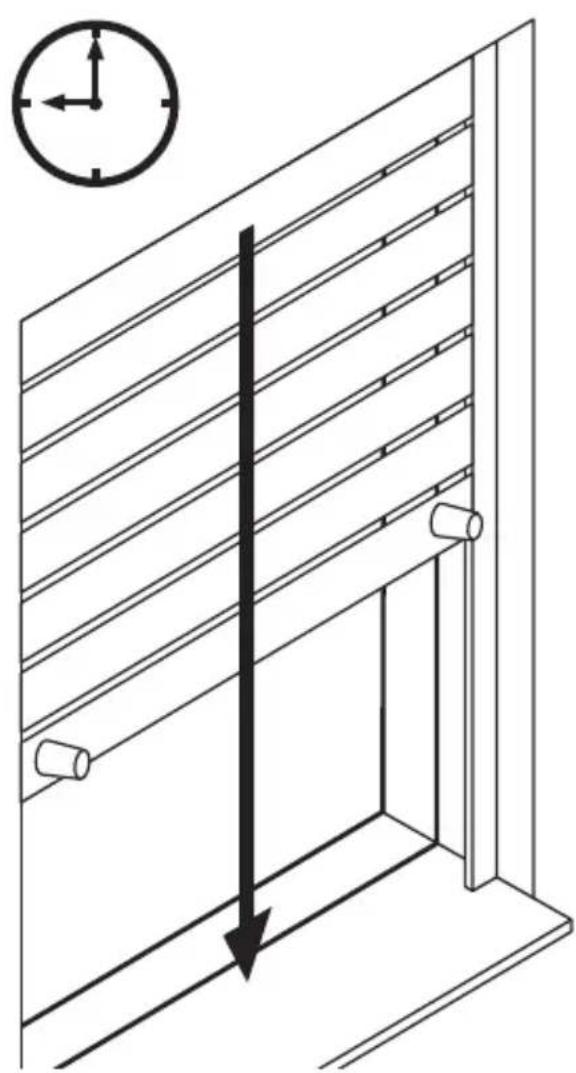

Framkvæma verður skref 21 og 22 einu sinni á viðkomandi tíma. Stilla verður að minnsta kosti eina tímastillingu inn. t.d. kl. 7.00 að morgni

22.

Hafi að minnsta kosti ein tímastilling verið stillt inn blikkar ljósdíóðan pegar rafmagnið fer af. Eftir rafmagnsleysi færast tímastillingarnar.

H

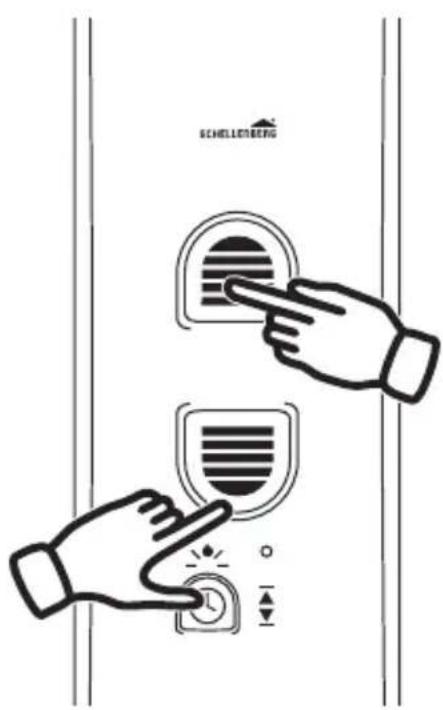

24.

SCHELLICHEBG

4 sec.
