BRUGSANVISNING RolloDrive 45 Schellenberg

Sikkerhed og anvisninger 145

Tekniske data 148

Beskrivelse af tasternes funktion 149

A Dimensioner 186

Nødvendigt værktøj 187

Leveringsomfang 187

B Montering 188

C Indstilling af yderstillinger 207

D Ændring/korrigering af yderstillinger 209

E Manuel betjening 210

F Automatisk drift: Indstilling af åbnings- og lukketid 213

G Automatisk drift: Skift mellem manuel/automatisk 218

H Nulstilling til fabriksindstillinger 223

I Detektering af forhindringer 224

J Detektering af blokeringer 225

K Valgfrit tilbehør: Solsensor 226

Beskyttet af ophavsretten, 2021 Alfred Schellenberg GmbH. Alle rettigheder forbeholdes. Enhver form for anvendelse, som ikke er tilladt i henhold til ophavsretsloven, især kopiering, oversættelse, forarbejdning eller videregivelse af indhold fra databaser eller andre elektroniske medier og systemer, er forbudt.

SIKKERHED OG ANVISNINGER

Kære kunde,

Læs venligst brugsvejledningen grundigt igennem før montering og ibrugtagning. Læs alle sikkerhedsanvisninger, før du begynder med arbejdet. Opbevar vejledningen og informer alle brugere om eventuelle farer i forbindelse med brugen af dette produkt. Hvis du sælger eller

videregiver produktet, skal denne vejledning følge med. Garantien og enhver reklamationsret bortfalder, hvis apparatet beskadiges på grund af usagkyndig betjening eller forkert montering.

SIKKERHEDSANVISNINGER

Livsfare på grund af elektrisk stød! Før der udføres arbejde på elektriske installationer skal disse være spændingsfrie.

• Træf sikkerhedsforanstaltninger mod utilsigtet genstart. Dette gælder også for vedligeholdelse og reparation af elektriske rullejalousier.
• Elektriske tilslutninger må kun udføres af autoriserede, godkendte fagfolk.
• En usagkyndig installation kan medføre alvorlig personskade samt alvorlige materielle skader
• Det lokale el-selskabs forskrifter og alle gældende standarder og forskrifter for el-installation skal overholdes.
• Produktet må kun anvendes i tørre rum (beskyttelsesklasse IP20).
• Produktet og emballagen er ikke legetøj. Børn må ikke lege med produktet eller emballagen. Fare for kvæstelser eller kvælning.
• Produktet må ikke åbnes, fare for kvæstelser.
• Stikkontakten og strømforsyningen skal altid være frit tilgængelige.
• Personer må ikke opholde sig inden for rullejalousiets aktionsradius. Rullejalousiets aktionsradius skal kunne ses under driften. Risiko for personskade.
• Børn må ikke lege med produktet.

EU-OVERENSSTEMMELSESERKLÆRING

Båndoprulleren (varenr. DE 22745, 22638) opfylder de gældende krav fra de europæiske og nationale direktiver. Overensstemmelsen er dokumenteret. Den fulde tekst fra EU-overensstemmelseserklæringen findes på internetadressen: http://www.schellenberg.de (menupunkt „Service“ i download-center).

Må ikke bortskaffes med husholdningsaffaldet! Produktet kan genbruges og afleveres på genbrugsstationen eller et andet indsamlingssted til elektrisk husholdningsaffald

Maskindirektiv 2006/42/EF

EMC-direktiv 2014/30/EU

RoHS-direktiv 2011/65/EU

KORREKT ANVENDELSE

• Produktet er udelukkende beregnet til styring af rullejalousier.
• Rullejalousiet og dets dele skal være i fejlfri tilstand. Mangler i systemet eller dets dele skal afhjælpes før produktet monteres.
• Der skal være en frit tilgængelig 230 V AC / 50 Hz stikkontakt på monteringsstedet (se side 206).
• Produktet skal monteres på en jævn flade.
• Anvend kun originale reservedele for at undgå fejlfunktioner eller skader på apparatet.

• En dårlig bändstyring kan ødelægge båndet og belaste produktet unødvendigt. Monter produktet således, at båndet løber ind i rullejalousiets motor så lodret som muligt. Sådan undgås unødvendig friktion og slitage.

• Hvis produktet anvendes til andre eller yderligere formål, anvendes det ikke korrekt.

• Alfred Schellenberg GmbH hæfter ikke for følgeskader, materielle skader og personskader, hvis produktet ikke anvendes korrekt.
• Iht. standarden EN 13659 skal man sørge for, at de fastlagte forskydningsbetingelser for afskærmninger iht. EN 12045 overholdes. I nedrullet stilling skal forskydningen ved underkanten være mindst 40 mm ved en kraft på 150 N i opadgående retning. Husk, at afskærmningens udkørselshastighed skal være under 0,2 m/s de sidste 0,4 m.

UKORREKT ANVENDELSE

• Det er ikke tilladt at bruge produktet til andre end de førnævnte anvendelser.
• Hvis produktet bruges udendørs, er der livsfare på grund af kortslutning og stød.
• Montér og brug aldrig produktet udendørs.
• Alle former for mekaniske låseanordninger er ikke egnet til automatisk drift med dette produkt.

TEKNISKE DATA

Varenummer 22745/22638
Driftsspænding strømforsyning 230 V AC / 50 Hz
Nominel effekt 29 W, maks. 45 W kortvarigt
Effekt standby ca. < 0,7 W
Strømforsyning udgang 24 V DC / 1,2 A
Omdrejningsmoment MdN = 2,5 Nm
Maks. omdrejningstal 34 o/min.
Maks. rullejalousiflade 4,0 m	^2 (3 kg/m ^2 rullejalousiflade)
Slut-trækkraft 7 kg på båndet
Kortvarig drift 5 minutter
Beskyttelsesklasse II
Beskyttelsesgrad IP 20 (kun for tørre rum)
Positioneringsnøjagtighed 5 mm
Antal skiftetider	2 (OP og NED)
Indstillingsområde solautomatik	3.000 til 10.000 lux
Tilladt omgivelsestemperatur	0-40 °C
Urets præcision	ca. +/- 1 minut / måned
Dimensioner se side 186
Tilladt båndbredde	23 mm-Maxi
Båndlængde(15 mm standardbånd)	5,5 m ved en båndtykkelse på 1,0 mm4,3 m ved en båndtykkelse på 1,3 mm
Lydtryksniveau	LpA ≤ 70 dB(A)

Bemærk

De angivne værdier er standardværdier og gælder for en ideel monteringssituation. Værdierne kan afvige på grund af forholdene på monteringsstedet. Anvend kun produktet med de rullejalousi-bånd, der er angivet ovenfor. Forkerte bändlænger og -bredder medfører beskadigelser. Udskift det gamle bånd til rullejalousiet, hvis kravene ikke er opfyldt.

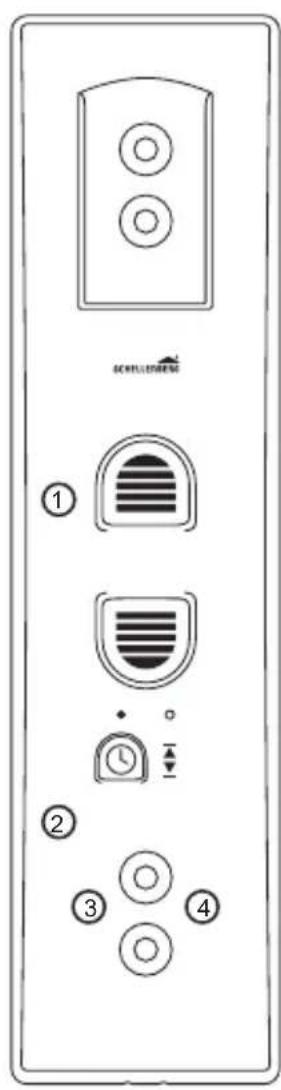

BESKRIVELSE AF TASTERNES FUNKTION

SCHILLIEMENS ① ② ③ ④

① Tasten opkørsel
② Tasten nedkørsel
③ Tasten ur med LED-display

Status for LED-display ( ③)

○ Fra

- Til

Blinker

④ Tasten Set

INNHOLDSFORTEGNELSE

DK Trin 21 og 22 skal udføres én gang på det ønskede tidspunkt. Der skal mindst indstilles én skiftetid. f.eks. kl. 7.00 om morgenen

LED-displayet blinker ved strømsvigt, hvis der først er indstillet mindst én skiftetid. Efter et strømsvigt forskydes skiftetidspunkterne.
