ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RolloDrive 45 Schellenberg

ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ

Ασφάλεια και υποδείξεις 97

Τεχνικά χαρακτηριστικά 99

Επεξήγηση πλήκτρων 101

A Διαστάσεις 186

Απαιτούμενα εργαλεία 187

Συσκευασία παράδοσης 187

B Συναρμολόγηση 188

C Ρύθμιση θέσεων τερματισμού 207

D Μεταβολή/διόρθωση θέσεων τερματισμού 209

Ε Χειροκίνητος χειρισμός 210

F Αυτόματη λειτουργία: Ρύθμιση χρόνου ανοίγματος και χρόνου κλεισίματος .... 213

G Αυτόματη λειτουργία: Εναλλαγή αυτόματης/χειροκίνητης λειτουργίας ...... 218

Η Επαναφορά στις εργοστασιακές τιμές 223

I Ανίχνευση εμποδίων 224

J Ανίχνευση μπλοκαρίσματος 225

Κ Προαιρετικό εξάρτημα: ηλιακός αισθητήρας 226

Προστατευόμενο κατά τις διατάξεις περί πνευματικής ιδιοκτησίας, 2021, Alfred Schellenberg GmbH. Με την επιφύλαξη παντός δικαιώματος. Βάσει του νόμου για την πνευματική ιδιοκτησία, απαγορεύεται οποιαδήποτε χρήση, ειδικότερα η ανατύπωση, η μετάφραση, η επεξεργασία ή η μεταβίβαση περιεχομένων σε βάσεις δεδομένων ή άλλα ηλεκτρονικά μέσα και συστήματα.

ΑΣΦΑΛΕΙΑ ΚΑΙ ΥΠΟΔΕΙΞΕΙΣ

Αξιότιμη πελάτισσα, αξιότιμε πελάτη,

διαβάστε όλες αυτές τις οδηγίες πριν από τη συναρμολόγηση και την έναρξη λειτουργίας. Λάβετε υπόψη όλες τις υποδείξεις ασφαλείας πριν ξεκινήσετε τις εργασίες. Φυλάξτε τις οδηγίες και υποδείξτε σε κάθε χρήστη τυχόν κινδύνους σχετικά με αυτό το προϊόν. Σε περίπτωση αλλαγής ιδιοκτήτη, παραδώστε και τις οδηγίες στον επόμενο ιδιοκτήτη. Σε περίπτωση ζημιών που προκύπτουν λόγω ακατάλληλης χρήσης ή εσφαλμένης συναρμολόγησης, εκπίπτει η εγγύηση και οποιαδήποτε απαίτηση εγγύησης.

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Υπάρχει θανάσιμος κίνδυνος από ηλεκτροπληξία! Πριν από την εκτέλεση εργασιών σε ηλεκτρικές εγκαταστάσεις, πρέπει αυτές να τεθούν εκτός τάσης.

• Λάβετε μέτρα ασφαλείας από τυχόν ακούσια ενεργοποίηση. Αυτό ισχύει επίσης για την περίπτωση της συντήρησης και της επισκευής του ηλεκτρικού συστήματος ρολών.
• Οι ηλεκτρικές συνδέσεις επιτρέπεται να πραγματοποιούνται μόνο από εξουσιοδοτημένο, αδειούχο εξειδικευμένο τεχνικό.
  ▪ Η ακατάλληλη εγκατάσταση μπορεί να προκαλέσει τραυματισμούς ή υλικές ζημιές.
• Οι κανονισμοί του τοπικού προμηθευτή ηλεκτρικής ενέργειας καθώς και όλα τα ισχύοντα πρότυπα και προδιαγραφές για την ηλεκτρική εγκατάσταση πρέπει να τηρηθούν.
• Χρησιμοποιείτε το προϊόν μόνο σε στεγνούς χώρους (κλάση προστασίας IP20).
• Το προϊόν και η συσκευασία δεν είναι παιχνίδια. Κρατάτε τα παιδιά μακριά από αυτά, υπάρχει κίνδυνος τραυματισμού ή ασφυξίας.
  ▪ Μην ανοίγετε το προϊόν, κίνδυνος τραυματισμού.
• Η πρόσβαση στην πρίζα και το τροφοδοτικό πρέπει να είναι δυνατή ανά πάσα στιγμή.

SCHELLENBERG

• Τα άτομα πρέπει να παραμένουν σε απόσταση από το χώρο κίνησης του συστήματος ρολών. Ο χώρος κίνησης του συστήματος ρολών πρέπει να φαίνεται κατά τη διάρκεια της λειτουργίας. Υπάρχει κίνδυνος τραυματισμού.
  ▪ Δεν επιτρέπεται στα παιδιά να παίζουν με το προϊόν.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΕ

Ο τυλικτής ιμάντα (κωδ. DE 22745, 2038) συμμορφώνεται με τις ισχύουσες απαιτήσεις των ευρωπαϊκών και εθνικών οδηγιών. Η συμμόρφωση επιβεβαιώθηκε. Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ είναι διαθέσιμο στην παρακάτω διεύθυνση: http://www.schellenberg.de (στοιχείο μενού «Service» στο Download-Center).

Na μην απορρίπτεται στα οικιακά απορρίμματα! Το προϊόν είναι ανακυκλώσιμο και μπορεί να παραδοθεί σε εγκαταστάσεις ανακύκλωσης ή σε άλλα σημεία συλλογής για ηλεκτρικά οικιακά απορρίμματα

Οδηγία περί μηχανημάτων 2006/42/EK

Οδηγία ΗΜΣ 2014/30/ΕΕ

Οδηγία RoHS 2011/65/EE

ΕΝΔΕΔΕΙΓΜΕΝΗ ΧΡΗΣΗ

• Το προϊόν έχει σχεδιαστεί αποκλειστικά για τον έλεγχο συστημάτων ρολών.
• Το σύστημα ρολών και τα εξαρτήματά του πρέπει να είναι σε άψογη κατάσταση. Τυχόν ελλείψεις στο σύστημα ή τα εξαρτήματά του πρέπει να αποκαθίστανται πριν από την τοποθέτηση του προϊόντος.
• Στο χώρο τοποθέτησης πρέπει να υπάρχει πρίζα 230 V AC / 50 Hz με ελεύθερη πρόσβαση (βλέπε σελίδα 206).
• Η επιφάνεια τοποθέτησης του προϊόντος πρέπει να είναι επίπεδη.
• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά, έτσι ώστε να αποφύγετε τυχόν δυσλειτουργίες ή ζημιές στη συσκευή.

Η εσφαλμένη δρομολόγηση του ιμάντα ενδέχεται να καταστρέψει τον ιμάντα και να επιβαρύνει το προϊόν χωρίς λόγο. Τοποθετήστε το προϊόν κατά τέτοιον τρόπο, ώστε ο ιμάντας να διέρχεται όσο το δυνατόν πιο κάθετα από το μηχανισμό κίνησης του ιμάντα. Έτσι αποτρέπεται η άσκοπη τριβή και φθορά.
- Μια διαφορετική ή αποκλίνουσα χρήση θεωρείται μη ενδεδειγμένη.
Για επακόλουθες βλάβες, υλικές ζημιές και τραυματισμούς σε περίπτωση μη ενδεδειγμένης χρήσης δεν ευθύνεται η εταιρεία Alfred Schellenberg GmbH.
- Σύμφωνα με το πρότυπο EN 13659, πρέπει να διασφαλιστεί ότι πληρούνται οι καθορισμένες προϋποθέσεις μετακίνησης για τα εξώφυλλα. Όταν τα ρολά είναι κατεβασμένα, η μετακίνηση πρέπει να ανέρχεται σε 40 mm τουλάχιστον, όταν ασκείται ανοδική δύναμη 150 N στο κάτω άκρο. Επιπλέον, πρέπει να προσέξετε ότι η ταχύτητα ανοίγματος του εξώφυλλου στα τελευταία 0,4 m πρέπει να είναι μικρότερη από 0,2 m/s.

ΜΗ ΕΝΔΕΔΕΙΓΜΕΝΗ ΧΡΗΣΗ

• Δεν επιτρέπεται η χρήση του προϊόντος για σκοπούς πέραν αυτόν που αναφέρθηκαν παραπάνω.
• Σε χρήση του προϊόντος σε εξωτερικό χώρο υπάρχει θανάσιμος κίνδυνος από βραχυκύκλωμα ή ηλεκτροπληξία.
• Μην συναρμολογείτε και λειτουργείτε το προϊόν ποτέ σε εξωτερικό χώρο.
• Μηχανικά κλειδώματα οποιουδήποτε τύπου είναι ακατάλληλα για την αυτόματη λειτουργία με αυτό το προϊόν.

TEXNIKA ΣΤΟΙΧΕΙΑ

Κωδικός 22745/22638

Τάση λειτουργίας τροφοδοτικού 230 V AC / 50 Hz

Ονομαστική ισχύς 29 W, μέγ. 45 W βραχυπρόθεσμα

Ισχύς σε αναμονή περ. < 0,7 W

'Εξοδος τροφοδοτικού 24 V DC / 1,2 A

Ροπή στρέψης MdN = 2,5 Nm

TEXNIKA ΣΤΟΙΧΕΙΑ

Μέγ. αριθμός στροφών 34 σ.α.λ.
Μέγ. εμβαδόν περσίδων 4,0 m	2 (3 kg/m2 εμβαδόν περσίδων)
Τελική δύναμη έλξης 7 kg στην ταινία ιμάντα
Βραχυπρόθεσμη λειτουργία 5 λεπτά
Κλάση προστασίας II
Τύπος προστασίας IP 20 (μόνο για στεγνούς χώρους)
Ακρίβεια τοποθέτησης 5 mm
Αριθμός χρόνων μεταγωγής 2 (ΠΑΝΩ και ΚΑΤΩ)
Περιοχή ρύθμισης αυτοματισμού για τον ήλιο	3.000 έως 10.000 Lux
Επιτρεπόμενη θερμοκρασία περιβάλ- λοντος	0-40 °C
Ακρίβεια ώρας περ. +/- 1 λεπτό / μήνα
Διαστάσεις βλ. σελίδα 186
Επιτρεπόμενα πλάτη ταινίας ιμάντα 23 mm-Maxi
Μήκος ιμάντα(15 mm ταινία ιμάντα στάνταρ)	5,5 m σε πάχος ιμάντα 1,0 mm4,3 m σε πάχος ιμάντα 1,3 mm
Στάθμη ηχητικής πίεσης	LpA ≤ 70 dB(A)

Υπόδειξη

Οι τιμές είναι ενδεικτικές και αφορούν σε ιδανική κατάσταση τοποθέτησης. Οι τιμές μπορεί να αποκλίνουν ανάλογα με τις συνθήκες στο χώρο εγκατάστασης. Χρησιμοποιείτε το προϊόν μόνο με ιμάντες με τις προαναφερθείσες διαστάσεις. Τυχόν εσφαλμένα μήκη ή πλάτη των ιμάντων προκαλούν ζημιές. Αντικαταστήστε τον παλαιό ιμάντα όταν πάψει να ανταποκρίνεται στις απαιτήσεις.

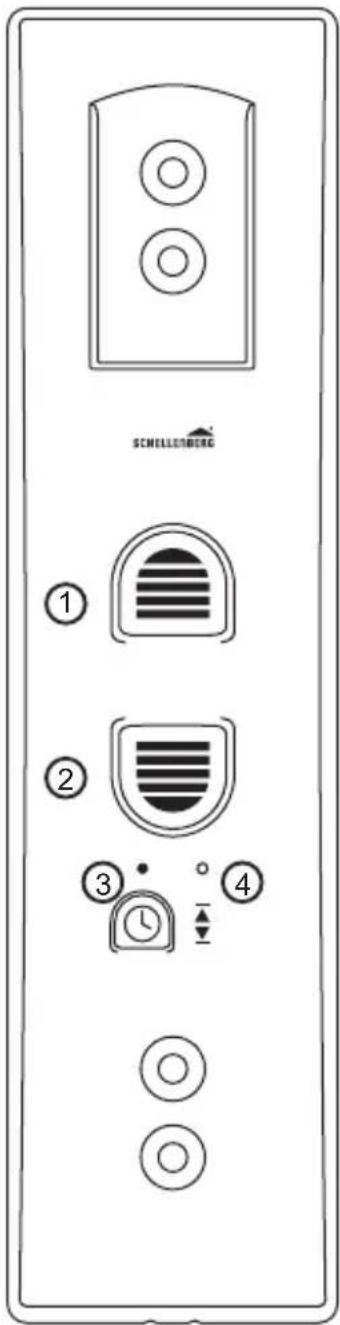

SCHELLONBERG ① ② ③ ④

① Πλήκτρο Άνοδος
② Πλήκτρο Κάθοδος
③ Πλήκτρο Ρολόι με οθόνη LED

Κατάσταση της οθόνης LED (③)

o Σβηστή
Αναμμένη
Αναβοσβήνει

④ Πλήκτρο Set

İÇINDEKILER

① Απασφαλίστε τον τροχό τύλιξης
② Περιστρέψτε τον τροχό τύλιξης στη σωστή θέση
③ Το άγκιστρο στερέωσης πρέπει πλέον να είναι ορατό (βλέπε βήμα 11)
④ Ασφαλίστε τον τροχό τύλιξης

TR

Τα βήματα 21 και 22 πρέπει να εκτελούνται μία φορά την επιθυμητή χρονική στιγμή. Πρέπει να ρυθμιστεί τουλάχιστον ένας χρόνος αλλαγής κατάστασης. π.χ. στις 7 το πρωί

Η οθόνη LED αναβοσβήνει ύστερα από διακοπή ρεύματος, εφόσον έχει ρυθμιστεί τουλάχιστον ένας χρόνος αλλαγής κατάστασης. Ύστερα από διακοπή ρεύματος, οι χρόνοι αλλαγής κατάστασης μετατίθενται.

GR Σε περίπτωση εγγύησης, ανάγκης ανταλλακτικών ή ερωτήσεων γύρω από τη σωστή συναρμολόγηση του προϊόντος σας αποταθείτε παρακαλώ στο τμήμα εξυπηρέτηση πελατών της εταιρείας μας. [e-mail]
