KORISNIČKI PRIRUČNIK RolloDrive 45 Schellenberg

Direktiva o ograničenju uporabe određenih opasnih tvari u električnoj i elektroničkoj opremi 2011/65/EU

F Automatski način rada: Podešavanje vremena otvaranja i zatvaranja 213

G Automatski način rada: Prebacivanje između ručnog i automatskog načina rada ... 218

④ Tipka za podešavanje (set)

САДРЖАЈ

Сигурност и напомене ....175

Технички подаци ....177

Објашњење тастера ....179

A Димензије 186

Опсег испоруке ....187

В Монтажа 188

С Подешавање крајњег положаја ......207

D Промена/корекција крајњег положаја 209

E Ручни погон 210

F Аутоматски начин рада Подешавање времена отварања и затварања ..... 213

G Аутоматски начин рада Пребацивање између ручног и аутоматског начина рада ....218

Н Ресетовање на фабричке вредности .....223

К Опционални прибор: Сензор за сунце .....226

Ауторска права заштићена, 2021, Alfred Schellenberg GmbH. Сва права задржана. Забрањена је свака употреба која није дозвољена Законом за ауторска права, посебно умножавање, превод, обрада или предавање садржаја у базама података и другим електронским медијумима и системима.

Пре монтаже и пуштања у рад, пажљиво прочитајте цело упутство. Придржавајте се свих сигурносних упутстава, пре него што поzeichnetе с радом. Чувајте упутство и упутите сваког корисника на евентуалне опасности, повезане с овим производом. Приликом

промене власништва, предајте ово упутство новом власнику. Код оштећења, насталих услед непрописне употребе или погрешне монтаже, поништавају се гаранција и сва права на потраживање из ње.

СИГУРНОСНА УПУТСТВА

Постоји опасност по живот због струјног удара! Пре радова на електричним системима морате их одвојити од напајања.

• Предузмите сигурносне мере против случајног укључивања. Ово важи и за одржавање и поправке на електричним системима ролетни.
• Електричне прикључке може да изводи само за то овлашћени електричар.
• Неисправна инсталација може изазвати озбиљне повреде или материјалну штету.
• Треба поштовати прописе локалног предузећа за снабдевање енергијом, као и све важеће стандарде и прописе за електричне инсталације.
• Производ користите само у сувим просторијама (класа заштите ИП20).
• Производ и амбалажа нису играчке. Држите ван домашаја деце, јер постоји опасност од повреде или гушења.
• Немојте отварати производ јер се тиме ствара опасност од повређивања.
• Мрежна утичница и мрежни трансформатор увек морају бити лако доступни.

SCHELLENBERG

• Пазите да се особе не задржавају у подручју кретања система ролетни. Подручје кретања система ролетне мора да буде видљиво у току рада. Постоји опасност од повреде.
• Деци се не сме дозволити да се играју овим производом.

ЕУ ИЗЛАВА О УСАГЛАШЕНОСТИ

Уређај за намотавање ролетних трака (бр. произв.

DE 22745,

22638) испуњава важеће захтеве европейских и националних директива.

Усаглашеност је доказана. Цели текст ЕУ изјаве о усаглашености је доступан на следећој интернет адреси: http://www.schellenberg.de(ставка менија „Service“ (Сервис) у Download-Center(Центар за преузимање)).

Не бацати у кућни отпад! Производ се може рециклирати и може се вратити у рециклажни центар или на неко друго место за одлагање кућног електричног отпада.

Директива за машине 2006/42/EC

Директива за електромагнетну компатибилност 2014/30/EU

Директива за примену опасних супстанци у електричној и електронској опреми (RoHS) 2011/65/EU

ПРЕДВИТЕНА ПРИМЕНА

• Производ је намењен искључиво за управљање системима ролетни.
• Систем ролетни и његови делови се морају чувати у беспрекорном стању. Недостаци на систему или на његовим деловима се морају отклонити пре уградње производа.
• На месту коришћења треба обезбедити мрежну утичницу 230 V AC / 50 Hz (видети страницу 206).
• Површина на коју се производ монтира мора бити равна.

• Користите искључиво оригиналне резервне делове јер тако неће доћи до неисправног рада односно до оштећења уређаја.

• Неисправно постављање вођице ремена може да уништи ремен и непотребно оптерети производ. Производ монтирајте тако да ремен улази у погон за ролетне колико год је могуће вертикално. На тај ћете начин ћете избећи непотребно трење и хабање.

• Друга употреба или употреба која превазилази предвиђену примену сматра се непрописном употребом.
• Alfred Schellenberg GmbH не одговара за последичне штете, материјалне штете и телесне повреде настале услед непрописне употребе.
• У складу с нормом EN 13659, потребно је обезбедити испуњавање услова за померање висећих ролетни и завеса у складу с нормом EN 12045. У одмотаном положају при сили од 150 N према горе, померање на доњој ивици мора да износи најмање 40 mm. При томе посебно треба пазити да брзина кретања завесе/ролетне у последњих 0,4 м буде мања од 0,2 м/с.

НЕПРАВИЛНА УПОТРЕБА

• Употреба производа за друге области примене, осим onих које су наведене, није дозвољена.
• Код употребе производа на отвореном простору постоји опасност по живот услед кратког споја и струјног удара.
• Производ никака немојте монтирати и користити на отвореном простору.
• Механички уређаји за закључавање нису погодни за аутоматизовани рад са овим производом.

ТЕХНИЧКИ ПОДАЦИ

Број производа 22745/22638
Радни напон мрежногисправљача	230 V AC / 50 Hz
Номинална снага 29 W, краткотрајно макс. 45 W
Снага у стању мировања око < 0,7 W
Излаз мрежног исправљача 24 V DC / 1,2 A

XS

ТЕХНИЧКИ ПОДАЦИ

Обртни момент MdN = 2,5 Nm
Макс. број обртаја 34 o / мин.
Макс. површина ролетни 4,0 m	^2 (3 kg/m ^2 површине ролетне)
Крајња вучна сила 7 kg на траци
Краткотрајни режим рада 5 минута
Класа заштите II
Врста заштите IP 20 (само за суве просторије)
Тачност позиционирања 5 mm
Број времена пребацивања 2 (ПОДИЗАЊЕ и СПУШТАЊЕ)
Опсег подешавања аутоматике за сунчеву светлост	од 3.000 до 10.000 лукса
Дозвољена амбијентална температура	0-40 °C
Тачност сата око +/- 1 минут / месечно
Димензије види страну 186
Дозвољене ширине траке Макс. 23 mm
Дужина траке(стандардна трака од 15 mm)	5,5 m за дебљину траке 1,0 mm4,3 m за дебљину траке 1,3 mm
Ниво звучног притиска	LpA ≤ 70 dB(A)

Напомена

Наведени подаци су оквирне вредности и односе се на идеалну ситуацију приликом уградње. Вредности могу да одступају због услова на месту уградње. Производ користите само с ременима за ролетне с горе наведеним димензијама. Неисправна дужина и ширина ремена изазваће оштећења. Старе ремене замените ако не испуњавају наведене захтеве.

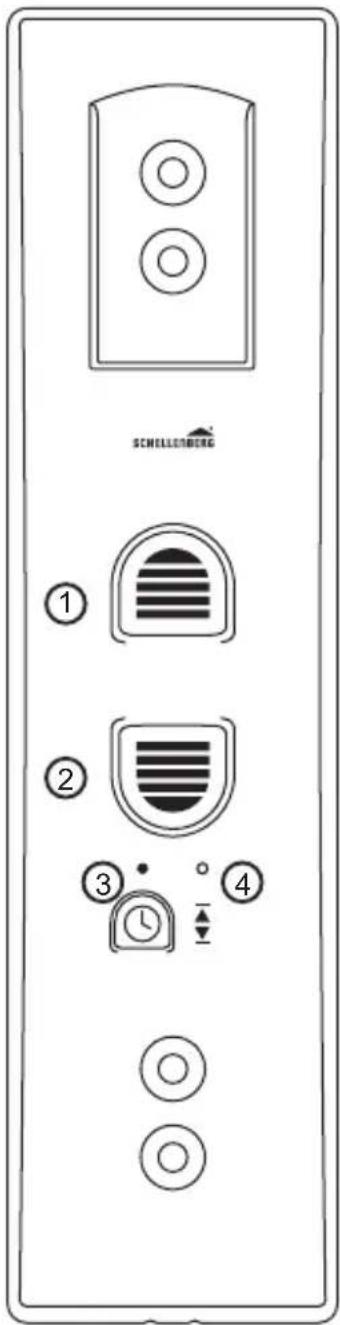

ОБЛАШЊЕЊЕ ТАСТЕРА

SCHELLONBERG ① ② ③ ④

① Тастер за подизање
② Тастер за спуштање
③ Тастер сата с ЛЕД екраном

④ Тастер за подешавање

XS

EFNISYFIRLIT

① Одблокирајте котур за намотавање
② Котур за намотавање окрените у исправан положај
③ Сада можете да видите кукицу за причвршћивање (види корак 11)
④ Блокирајте котур за намотавање

Кораке 21 и 22 треба извршити једном у жељено време. Мора бити подешено барем једно време уклапања. нпр. у 7.00 сати ујутру

ЛЕД екран трепери након нестанка електричне енергије ако је претходно било подешено барем једно време укладања. Након нестанка електричне енергије, времена укладања ће се померити.
