ПОСІБНИК КОРИСТУВАЧА RolloDrive 45 Schellenberg

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

Безпека та вказівки 115

Технічні дані 117

Пояснення кнопок 119

A Розміри 186

Потрібні інструменти 187

С Налаштування кінцевих положень 207

D Зміна/коригування кінцевих положень 209

E Ручне керування 210

F Автоматичний режим: налаштування часу відкривання та закривання ..... 213

G Автоматичний режим: перемикання між ручним та автоматичним керуванням 218

Н Відновлення заводських налаштувань 223

I Розпізнавання завад 224

J Розпізнавання блокування 225

К Опціональне приладдя: датчик сонця 226

БЕЗПЕКА ТА ВКАЗІВКИ

Шановні покупці!

Перед монтажем та введенням обладнання в експлуатацію повністю прочитайте цю інструкцію. При проведенні робіт дотримуйтеся усіх вказівок з техніки безпеки. Збережіть цю інструкцію і вказуйте кожному користувачеві на можливі небезпеки, пов'язані з використанням цього виробу. У разі зміни власника передайте цю інструкцію йому. У разі пошкодження через неналежне використання або неправильний монтаж гарантія анулюється.

ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

Загроза для життя від ураження електричним струмом! Перед проведенням робіт на електричному обладнанні його слід знеструмити.

• Ужийте заходів безпеки, щоб запобігти випадковому вмиканню обладнання. Це також необхідно робити при технічному обслуговуванні та ремонті ролет з електричними приводами.
• Підключення до електромережі дозволено виконувати тільки авторизованим фахівцям, допущеним до таких робіт.
• Неналежний монтаж може призвести до нанесення важких травм людям та серйозних матеріальних збитків.
• Дотримуйтеся приписів місцевого підприємства, яке відповідає за енергопостачання, а також чинних норм і директив щодо електромонтажу.
  ▪ Використовуйте виріб тільки у сухих приміщеннях (ступінь захисту IP20).
  Виріб і його упаковка — не іграшки. Не допускайте, щоб вони потрапляли в руки дітей. Граючись з ними, діти можуть зашкодити собі.
• Не відкривайте виріб, небезпека пошкодження.
• Розетка та блок живлення повинні бути постійно доступні.

SCHELLENBERG

• Не підпускайте людей в зону руху ролет. Під час експлуатації ролет спостерігайте за зоною їх руху. Існує небезпека травмування.
• Не дозволяйте дітям гратися з виробом.

ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ ЄС

Пристрій для намотування ременя (Арт. № DE 22745, 22638) відповідає чинним вимогам європейських та національних директив. Відповідність було доведено. Повний текст Декларації про відповідність ЄС доступний за наступною адресою: http://www.schellenberg.de (пункт меню «Послуги» в Центрі завантаження).

Не утилізуйте разом із побутовими відходами! Продукт піддається переробці та може бути відданий до центру утилізації або іншого пункту збирання побутових відходів

Директива щодо машинного обладнання 2006/42/ЄС Директива про електромагнітну сумісність 2014/30/ЄС Директива з обмеження шкідливих речовин 2011/65/ЄС

ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

• Виріб призначений тільки для керування ролетами.
• Ролети та їх компоненти повинні знаходитися в бездоганному стані. Недоліки ролет або їх компонентів слід усунути до встановлення виробу.
• Покупець повинен передбачити на місці встановлення вільно доступну розетку для підключення до мережі з напругою 230 В та частотою 50 Гц (див. стор. 206).
• Поверхня для монтажу виробу повинна бути рівною.
• Використовуйте тільки оригінальні запчастини. Так ви уникнете збоїв або пошкодження пристрою.
• Неправильне спрямування ремінної стрічки може призвести до її руйнування та зайвого навантаження на виріб. Змонтуйте виріб так, щоб ремінна стрічка

входила у привод ролет під прямим кутом або кутом, максимально близьким до прямого. Це дозволить запобігти тертю та зношуванню.

• Будь-яке інше використання вважається використанням не за призначенням.
• За непрямі збитки, пошкодження майна та нанесення травм людям через використання не за призначенням компанія Alfred Schellenberg GmbH відповідальності не несе.
  Відповідно до стандарту EN 13659 слід забезпечити дотриманная умов зсуву, визначених для завіс у EN 12045. У розгорнутому стані при докладанні зусилля 150 Н у напрямку вгору на нижній кромці зсув повинен складати мінімум 40 мм. При цьому слід звернути особливу увагу, що швидкість розгортання зависи на останній ділянці завдовжки 0,4 м повинна складати менше 0,2 м/с.

ВИКОРИСТАННЯ НЕ ЗА ПРИЗНАЧЕННЯМ

• Не дозволяється використання виробу окрім вищезазначених сфер застосування.
• При використанні виробу на відкритому повітрі існує ризик смерті від короткого замикання та ураження електричним струмом.
• Встановлювати й експлуатувати продукт слід на відкритому повітрі.
• Механічні замки будь-якого типу не підходять для автоматизованої роботи з цим виробом.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Артикульний номер 22745/22638

Блок живлення робочої напруги 230 В АС / 50 Гц

Номінальна потужність 29 Вт, макс. 45 Вт короткочасно

Потужність в режимі очікування бл. < 0,7 Вт

Вихід блока живлення 24 В DC / 1,2 А

Крутний момент MdN = 2,5 Нм

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Макс. частота обертів 34 об/хв
Макс. площа роликових жалюзі 4,0 м ^2 (3 кг/м ^2 площі роликових жалюзі)
Кінцева тягова сила 7 кг на ремінну стрічку
Короткостроковий режим 5 хвилин
Клас захисту II
Ступінь захисту IP 20 (тільки для сухих внутрішніх приміщень)
Точність позиціонування 5 мм
Кількість інтервалів перемикання	2 (ВГОРУ і ВНИЗ)
Діапазон налаштування сонячної автоматики	3 000–10 000 люкс
Допустима температура довкілля	0–40 °C
Точність годинника бл. +/- 1 хвилина/місяць
Розміри	див. стор. 186
Допустима ширина ремінної стрічки	Макс. 23 мм
Довжина ременя (15 мм стандартної ремінної стрічки)	5,5 м при ремені завтовшки 1,0 мм4,3 м при ремені завтовшки 1,3 мм
Рівень звукового тиску	LpA ≤ 70 дБ(А)

Вказівка

Вказані значення є орієнтовними і стосуються ідеальної монтажної ситуації. Залежно від умов встановлення можливі відхилення. Використовуйте виріб тільки з ременями для ролет, розміри яких вказано на попередній сторінці. Використання ременів для ролет неправильної довжини та ширини призведе до пошкодження. Замініть старий ремінь ролет, якщо він не відповідає вимогам.

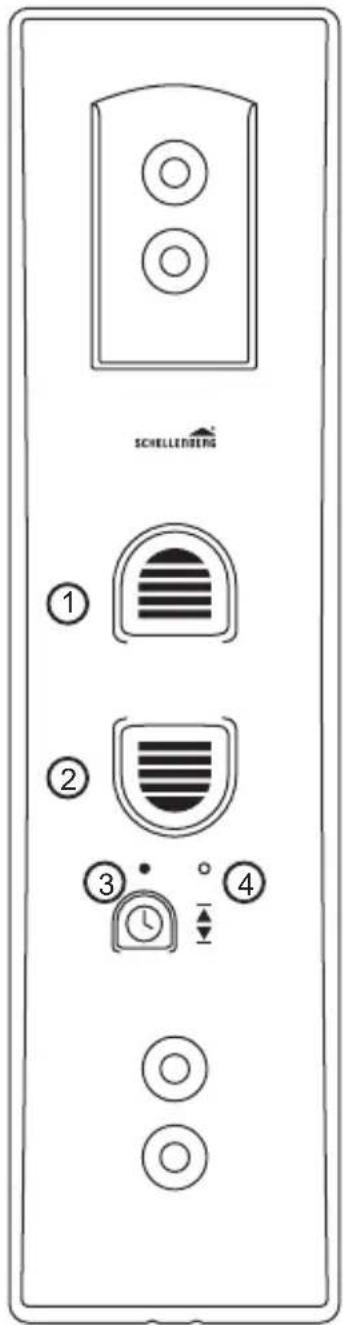

ПОЯСНЕННЯ КНОПОК

SCHELLENBERG ① ② ③ ④

① Кнопка «Підйом»
② Кнопка «Спуск»
③ Кнопка таймера зі світлодіодним індикатором

Стан світлодіодного індикатора ( ③)

o Викл.

Вкл.

④ Кнопка «Set»

TURINYS

Статус ЛЕД екрана ( ③)

Искључено

Укључено

① Розблокуйте намотувальне колесо
② Поверніть намотувальне колесо у положення
③ Тепер видно кріпильний гачок (див. крок 11)
④ Заблокуйте намотувальне колесо

SCHELLENBERG

LT

Кроки 21 та 22 виконуються один раз у потрібний час. Повинен бути налаштований мінімум один момент комутації. наприклад, 7:00 (ранок)

SCHELLENBERG

Світлодіодний індикатор блимає після щезання та появи напруги, якщо до цього було налаштовано мінімум один момент комутації. Після щезання та появи напруги моменти комутації зсуваються.
