BEDIENUNGSANLEITUNG RolloDrive 45 Schellenberg

Sicherheit und Hinweise 7

Technische Daten 10

Tastenerklärung 11

A Abmessungen 186

Benötigte Werkzeuge 187

Lieferumfang 187

B Montage 188

C Endpunkte einstellen 207

D Endpunkte verändern/korrigieren 209

E Manuelle Bedienung 210

F Automatikbetrieb: Öffnungs- und Schließzeit einstellen 213

G Automatikbetrieb: Manu-/Auto-Umschaltung 218

H Werksreset 223

I Hinderniserkennung 224

J Blockiererkennung 225

K Optionales Zubehör: Sonnensensor 226

Urheberrechtlich geschützt, 2021, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie diese Anleitung bei einem Besitzerwechsel auch dem neuen Besitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Verletzungsgefahr durch Stromschlag. Vor Arbeiten an elektrischen Anlagen müssen diese spannungsfrei geschaltet werden.

• Treffen Sie Sicherheitsmaßnahmen gegen unbeabsichtigtes Einschalten. Trennen Sie hierfür das Steckernetzteil von der Spannungsversorgung (Netzsteckdose). Dies gilt auch bei Wartung und Reparatur an elektrischen Rollladenanlagen.
• Elektroanschlüsse dürfen nur durch eine autorisierte Fachkraft ausgeführt werden.
• Eine unsachgemäße Installation kann zu schweren Personen- oder Sachschäden führen.
• Die Vorschriften des örtlichen Energieversorgers sowie alle aktuell gültigen Normen und Vorschriften für die Elektroinstallation sind zu beachten.
• Den ROLLODRIVE 45 nur in trockenen Räumen verwenden (IP20).
• Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern, es besteht Verletzungs- oder Erstickungsgefahr.
• Den ROLLODRIVE 45 nicht öffnen, Verletzungsgefahr.
• Die Netzsteckdose und das Netzteil müssen immer frei zugänglich sein.

SCHELLENBERG

• Halten Sie Personen aus dem Fahrbereich der Rollladenanlage fern. Der Fahrbereich der Rollladenanlage muss während des Betriebs einsehbar sein. Es besteht Verletzungsgefahr.
• Es darf Kindern nicht erlaubt werden, mit dem Rollladengurt-Antrieb zu spielen.

EU KONFORMITÄTSERKLÄRUNG

Der Gurtwickler (Art. Nr. DE 22745, 22638) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer anderen Sammelstelle für elektrischen Hausmüll abgegeben werden

Maschinenrichtlinie 2006/42/EG

EMV-Richtlinie 2014/30/EU

RoHS-Richtlinie 2011/65/EU

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Der ROLLODRIVE 45 ist ausschließlich für die Steuerung von Rollladenanlagen ausgelegt.
• Die Rollladenanlage und deren Teile müssen in einem einwandfreien Zustand sein. Mängel an der Anlage oder deren Teile müssen vor dem Einbau des ROLLODRIVE 45 behoben werden.
• Am Einsatzort muss bauseitig eine frei zugängliche 230 V AC/ 50 Hz Netzsteckdose vorhanden sein (siehe Seite 206).
• Die Montagefläche für den ROLLODRIVE 45 muss eben sein.

• Verwenden Sie nur Original-Ersatzteile, so vermeiden Sie Fehlfunktionen bzw. Schäden am Gerät.

• Eine schlechte Gurtbandführung kann das Gurtband zerstören und den ROLLODRIVE 45 unnötig belasten. Montieren Sie den ROLLODRIVE 45 so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft. Dadurch vermeiden Sie unnötige Reibung und Verschleiß.

• Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungs-gemäß.
• Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsge- mäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.
• Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebebedingungen nach EN 12045 eingehalten werden. In ausgerollter Stellung muss bei einer Kraft von 150 N in Aufwärtsrichtung an der Unterkante die Verschiebung mindestens 40 mm betragen. Dabei ist besonders darauf zu achten, dass die Ausfahrgeschwindigkeit des Behanges auf den letzten 0,4 m kleiner als 0,2 m/s sein muss.

NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG

• Die Verwendung des Produktes für andere als die zuvor genannten Anwendungsbereiche ist nicht zulässig.
• Bei Verwendung des Produktes im Außenbereich besteht Lebensgefahr durch Kurzschluss und Stromschlag.
• Montieren und betreiben Sie das Produkt niemals im Außenbereich.
• Mechanische Verriegelungen jeder Art sind für den automatisierten Betrieb mit diesem Produkt nicht geeignet.

TECHNISCHE DATEN

Artikel-Nummer 22745/22638
Betriebsspannung Netzteil 230 V AC / 50 Hz
Nennleistung 29 W, max. 45 W kurzzeitig
Leistung Stand-by ca. < 0,7 W
Netzteil Ausgang 24 V DC / 1,2 A
Drehmoment MdN = 2,5 Nm
Max. Drehzahl 34 U / min.
Max. Rollladenfläche 4,0 m	^2 (3 kg/m ^2 Rollladenfläche)
Endzugkraft 7 kg am Gurtband
Kurzzeitbetrieb 5 Minuten
Schutzklasse II
Schutzart IP 20 (nur für trockene Räume)
Positioniergenauigkeit	5 mm
Anzahl der Schaltzeiten	2 (AUF und AB)
Einstellbereich Sonnenautomatik	3.000 bis 10.000 Lux
Zulässige Umgebungstemperatur	0-40 °C
Ganggenauigkeit der Uhr	ca. +/- 1 Minute / Monat
Abmessungen	siehe Seite 186
Zulässige Gurtbandbreiten	23 mm-Maxi
Gurtlänge(15 mm Standardgurtband)	5,5 m bei 1,0 mm Gurtstärke4,3 m bei 1,3 mm Gurtstärke
Schalldruckpegel	LpA ≤ 70 dB(A)

Hinweis

Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation. Aufgrund von bauseitigen Gegebenheiten können die Werte abweichen. Verwenden Sie den ROLLODRIVE 45 nur mit Rollladengurten der vorseitig genannten Maße. Falsche Rollladengurtlängen und -breiten führen zu Beschädigungen. Tauschen Sie den alten Rollladengurt aus, wenn die Anforderungen nicht erfüllt sind.

SCHILLERBERG ① ② ③ ④

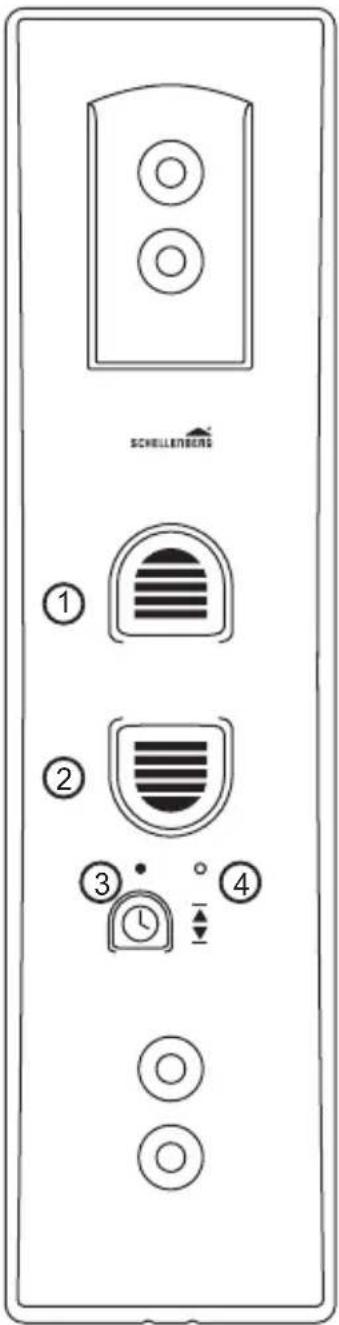

① Taste Auffahrt
② Taste Abfahrt
③ Taste Uhr mit LED-Anzeige

Status der LED-Anzeige ( ③)

O Aus

An

Blinkend

④ Taste Set

TABLE OF CONTENTS

Technische gegevens 27

Vereiste gereedschappen 187

Leveringsprogramma 187

B Montage 188

GEBRUIK VOLGENS DE VOORSCHRIFTEN

A BILLENTYÜK MAGYARÁZATA

SCHILLIETHN ① ② ③ ④

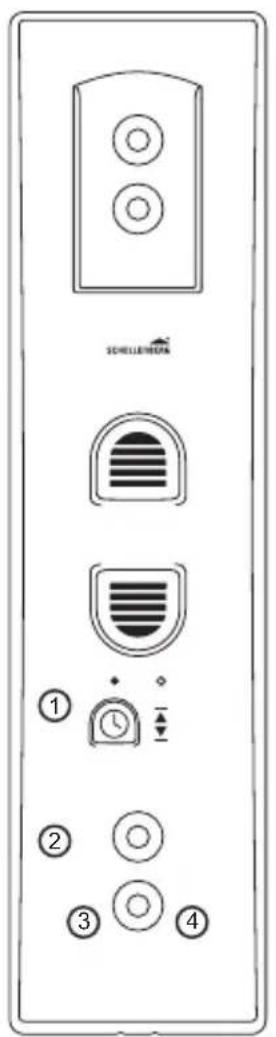

① Wickelrad entriegeln

② Wickelrad in Position drehen

③ Der Befestigungshaken ist nun zu sehen (siehe Schritt 6)

④ Wickelrad verriegeln

Die Schritte 21 & 22 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden. Es können eine oder max. zwei Schaltzeiten eingestellt werden. Es kann jedoch nur eine Auf- & eine Abfahrtszeit eingestellt werden. z. B. 7 Uhr morgens und 21 Uhr abends.

SCHELLENBERG

LED-Anzeige blinkt nach Stromausfall, wenn zuvor mindestens eine Schaltzeit eingestellt wurde. Nach einem Stromausfall verschieben sich die Schaltzeiten um die Dauer des Ausfalls nach hinten und müssen ggf. neu eingestellt werden.

DE Sensor (Art.Nr. DE25556 2555), ca. 1,5 m Kabellänge

GB Sensor (item no. 25558), length of cable approx. 1.5 m

DE Bei Gewährleistung, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service.

Alfred Schellenberg GmbH

Mo-Fr: 7.30 Uhr-21.00 Uhr

Sa: 8.00 Uhr - 14.00 Uhr

Tel. [phone]

Fax [phone]

An den Weiden 31

57078 Siegen

[e-mail]

www.schellenberg.de
