Produkttyp	Markisenmotor
Modell	Plus 50 20277
Marke	Schellenberg
Max. Drehmoment	50 Nm
Nennleistung	205 Watt
Einschaltdauer	4 Minuten (Kurzzeitbetrieb)
Max. Markisenfläche	24 m²
Endlageneinstellung	Mechanisch (über Einstellschrauben)
Betriebsspannung	230 V, 50 Hz
Bedienung	Funk-Handsender (Zubehör, 1- oder 5-Kanal)
Garantie	4 Jahre
Kabelanschluss	L (braun), N (blau), PE (grün/gelb)
Überhitzungsschutz	Ja, automatische Abschaltung nach 4 Minuten Dauerbetrieb
Wartung	Wartungsfrei
Bestimmungsgemäße Verwendung	Nur für Markisenanlagen
CE-Konformität	Ja
Lieferumfang	Markisenmotor, Montageanleitung

Häufig gestellte Fragen - Plus 50 20277 Schellenberg

Wie koppele ich den Funksender mit dem Motor?

Versetzten Sie den Motor in Lernbereitschaft (Taste Programmierung am Motor gedrückt halten). Drücken Sie am Handsender die Programmiertaste und dann die gewünschte Taste (Öffnen/Stopp/Schließen). Die LED am Handsender blinkt während des Vorgangs.

Wie stelle ich die Endlagen ein?

Fahren Sie die Markise bis max. 90% aus oder ein. Nutzen Sie die Einstellschrauben am Motor: eine für die Ausfahr-Endlage, eine für die Einfahr-Endlage. Drehen Sie in Minusrichtung, um die Endlage zu verschieben. Stellen Sie dann die exakte Endlage über die manuelle Korrektur ein (siehe Seite 26–30).

Wie ändere ich die Drehrichtung des Motors?

Trennen Sie den Motor spannungsfrei und vertauschen Sie die Anschlüsse L und N am Kabel. Nur von einer Elektrofachkraft durchführen lassen!

Was mache ich, wenn der Motor nicht mehr reagiert?

Prüfen Sie die Spannungsversorgung und die Sicherungen. Warten Sie nach einem Überhitzungsstopp mind. 15 Minuten Abkühlzeit. Falls der Motor immer noch nicht reagiert, kontaktieren Sie den Kundenservice.

Wie reinige ich den Markisenmotor?

Der Motor ist wartungsfrei und benötigt keine Reinigung. Bei Verschmutzung der Markise die Markisenanlage gemäß Herstellerangaben reinigen. Niemals den Motor öffnen.

Was bedeutet die LED-Anzeige am Handsender?

Die LED zeigt den aktuellen Kanal an (nur 5-Kanal-Modell). Während der Programmierung blinkt die LED. Bei leerem Batteriefach leuchtet sie schwächer oder gar nicht.

Wie viele Motoren kann ich mit einem Handsender steuern?

Mit dem 1-Kanal-Handsender können bis zu fünf Motoren gleichzeitig angesteuert werden. Mit dem 5-Kanal-Handsender können pro Kanal bis zu fünf Motoren mit unterschiedlicher Adresse gesteuert werden.

Welche Garantie gilt für den Motor?

Es gilt eine 4-jährige Garantie ab Kaufdatum (Art. 20277). Ausgenommen sind Schäden durch unsachgemäße Montage, normale Abnutzung oder äußere Einflüsse. Bitte bewahren Sie den Kaufbeleg auf.

Ist der Motor für den Außeneinsatz geeignet?

Der Motor ist speziell für Markisenanlagen konzipiert und kann im Außenbereich installiert werden. Das Anschlusskabel darf jedoch nicht im Außenbereich verlegt werden. Regelmäßige Prüfung auf leichten Lauf und Vereisung im Winter wird empfohlen.

Wo finde ich die technischen Daten?

Die technischen Daten sind in der Bedienungsanleitung auf Seite 5 aufgeführt. Wichtige Werte: 50 Nm Drehmoment, 205 W Nennleistung, 24 m² max. Markisenfläche, 230 V Betriebsspannung, 4 Minuten Einschaltdauer.

BEDIENUNGSANLEITUNG Plus 50 20277 Schellenberg

Sicherheit und Hinweise ....3

Technische Daten + Kabelanschluss....5

Lieferumfang 6

Montage 7

Zubehörartikel: Funk-Handsender 16

Tastenerklärung ....17

Schaubild....18

Markisenmotor in Lernbereitschaft versetzen 19

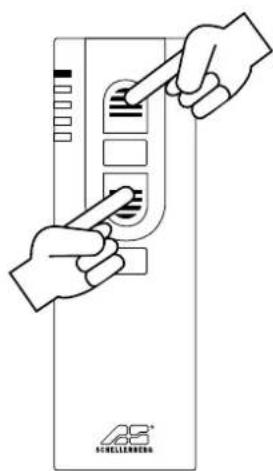

Funk-Handsender mit Markisenmotor koppeln....20

Markisenmotor-Drehrichtung prüfen....21

Markisenmotor-Drehrichtung ändern....22

Programmiermodus beenden 23

Hinweise zur Endlageneinstellung 24

Endlageneinstellung (ausgefahren)......26

Endlageneinstellung (eingefahren)....30

Testfahrten 32

Manuelle Korrektur der Endlage (ausgefahren) 34

Manuelle Korrektur der Endlage (eingefahren) 35

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.

Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

1. SICHERHEITSHINWEISE

Es besteht Lebensgefahr durch einen Stromschlag!

Vor Arbeiten an elektrischen Anlagen muss die Anlage spannungsfrei geschaltet werden. Dies gilt auch für den Fall der Wartung und Reparatur an der motorisierten Markisenanlage. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden. Die Vorschriften des örtlichen Energieversorgers sowie alle geltenden Normen und Vorschriften für die Elektroinstallation sind einzuhalten.

• Der Markisenmotor wird im Normalbetrieb sehr warm. Vorsicht Verletzungsgefahr!
• Das Anschlusskabel des Markisenmotors darf nicht im Außenbereich verlegt werden.
• Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern. Es besteht Verletzungs- und Erstickungsgefahr.
• Während des Einstellvorgangs sind dritte Personen von der Markisenanlage fernzuhalten.
• Der Markisenmotor darf nicht geöffnet werden.
• Überprüfen Sie den Markisenmotor vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs.
• Zuglast und Auslegung des Markisenmotors müssen der Markisenanlage entsprechen. Die maximalen Belastungsgrenzen des Markisenmotors dürfen nicht überschritten werden.
• Der Markisenmotor ist wartungsfrei und bedarf keiner gesonderten Pflege. Der Markisenmotor ist für den

Kurzzeitbetrieb mit einer Einschaltdauer von 4 Minuten ausgelegt. Bei Überhitzung durch zu lange Betriebsdauer oder eine zu hohe Zuglast schaltet der Markisenmotor ab. Nach einer Abkühldauer von mind. 15 Minuten ist der Markisenmotor wieder betriebsbereit.

- Überprüfen Sie regelmäßig die Markisenanlage auf leichten Lauf und im Winter auf Vereisung.

- Bei technischen Fragen zu Ihrer Markisenanlage, wenden Sie sich an unseren Kunden-Service.

Beim Einbau des Markisenmotors:

Die Markisenanlage ist vor dem Umbau zwingend mit Spanngurten zu sichern. Die Spanngurte müssen an den Markisenarmen anliegen (Seite 7, Schritt 2.).

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

• Der Markisenmotor ist ausschließlich für die Verwendung in Markisenanlagen ausgelegt.
• Der Markisenmotor darf nur in ordnungsgemäß aufgebaute Markisenanlagen eingesetzt werden.
• Die Markisenanlage muss in einem einwandfreien Zustand sein.
• Mängel an der Markisenanlage müssen vor dem Einbau des Markisenmotors behoben und beschädigte Teile ersetzt werden.
  – Eine andere oder darüber hinausgehende Verwendung des Markisenmotors gilt als nicht bestimmungsgemäß.
• Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.

3. CE-ERKLÄRUNG UND KONFORMITÄT

Der Markisenmotor (Art. Nr. 20277) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Nicht im Hausmüll entsorgen!

Die Markisenmotoren sind recyclingfähig und können im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

4. GARANTIEBEDINGUNGEN

Wir garantieren, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Ausgenommen von der Garantie sind Schäden, die verursacht sind durch:

• nutzungsbedingten, normalen Verschleiß
• unsachgemäße Montage, Anschluss, Bedienung oder Behandlung
• höhere Gewalt oder sonstige äußere Einflüsse
• unsachgemäße Wartung und Reparatur durch Dritte
• technische Änderungen durch Dritte

Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei.

Wir gewähren auf die Qualität unseres Markisenmotors folgende Garantiezeit ab Kaufdatum:

4 Jahre Garantie: Art. 20277

TECHNISCHE DATEN

Art. Nr. 20277
max. Drehmoment 50 Nm
max. Einschaltdauer 4 Minuten
max. Markisenfläche 24 m2
Nennleistung 205 Watt
Endlageneinstellung Mechanisch
Bedienung Schellenberg Funk-Handsender (siehe S. 16)

KABELANSCHLUSS

MONTAGE

1.

1.

Die Bedienung des Markisenmotors wird mit Hilfe des Funk-Handsenders (Zubehörartikel) vorgenommen. Mögliche Funk-Handsender: 1-Kanal: 20015 / 20019 oder 5-Kanal: 20016 / 20020.

TASTENERKLÄRUNG

Vorderseite Rückseite

5 KANAL

FUNK-HANDSENDER

1 KANAL

FUNK-HANDSENDER

① LED-Anzeige / Kanal 1-5

Zeigt den aktuellen Kanal an.

Blinkt während der Programmierung.

LED-Anzeige

Blinkt während der Programmierung.

② Taste Öffnen

Markise fährt aus.

③ Taste Stopp

Stoppt Öffnen und Schließen des Markisenmotors.

④ Taste Schließen

Markise fährt ein.

⑤ Taste Kanalwahl

Durch Betätigen der Taste erfolgt die Auswahl des gewünschten Kanals.

⑥ Taste Programmierung

Ein- und Ausschalten des Programmier-Modus. Taste befindet sich im Batteriefach auf der Rückseite des Funk-Handsenders.

SCHAUBILD

1 KANAL FUNK-HANDSENDER

• bis zu fünf Markisenmotoren können gleichzeitig angesteuert werden
  – durch Betätigen der Taste Öffnen fahren alle Markisenmotoren zur gleichen Zeit aus
  – durch Betätigen der Taste Schließen fahren alle Markisenmotoren zur gleichen Zeit ein

Achtung: Jeder Markisenmotor muss separat angelernt werden

5 KANAL FUNK-HANDSENDER

– pro Kanal können bis zu fünf Markisenmotoren mit unterschiedlicher Adresse angesteuert werden
– durch Betätigen der Taste Kanalwahl kann zwischen den Markisenmotoren gewählt werden
– durch Betätigen der Taste Öffnen fährt entsprechender Markisenmotor aus
– durch Betätigen der Taste Schließen fährt entsprechender Markisenmotor ein

Achtung: Jeder Markisenmotor muss separat angelernt werden

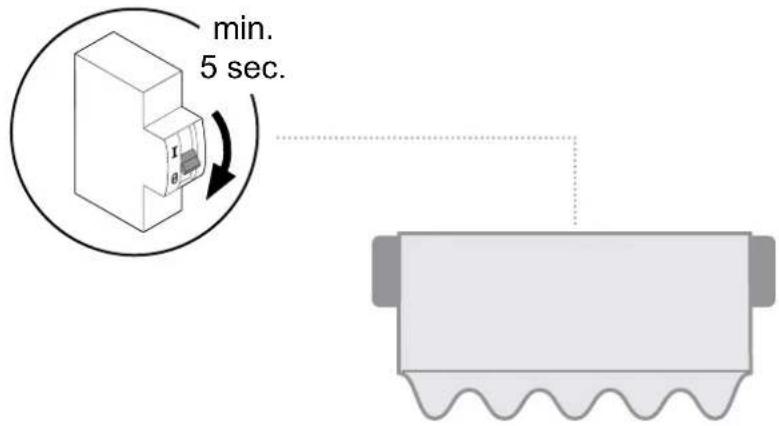

MARKISENMOTOR IN LERNBEREITSCHAFT VERSETZEN

17.

18.

1 Kanal Funk- Handsender: Diesen Schritt überspringen

21.

MARKISENMOTOR-DREHRICHTUNG PRÜFEN

24.

Tippbetrieb

Markisenmotor nicht über Endlage fahren. Beschädigungsgefahr!

Dreht der Markisenmotor in die gewünschte Richtung lesen Sie weiter auf Seite 23.

MARKISENMOTOR-DREHRICHTUNG ÄNDERN

25.

26.

HINWEISE ZUR ENDLAGENEINSTELLUNG

Die Einbauseite des Markisenmotors (links oder rechts) und die Kabelposition am Markisenmotor (vorne oder hinten) bestimmen die Zuordnung der Einstellschrauben für die Endlagen.

ENDLAGENEINSTELLUNG (AUSGEFAHREN)

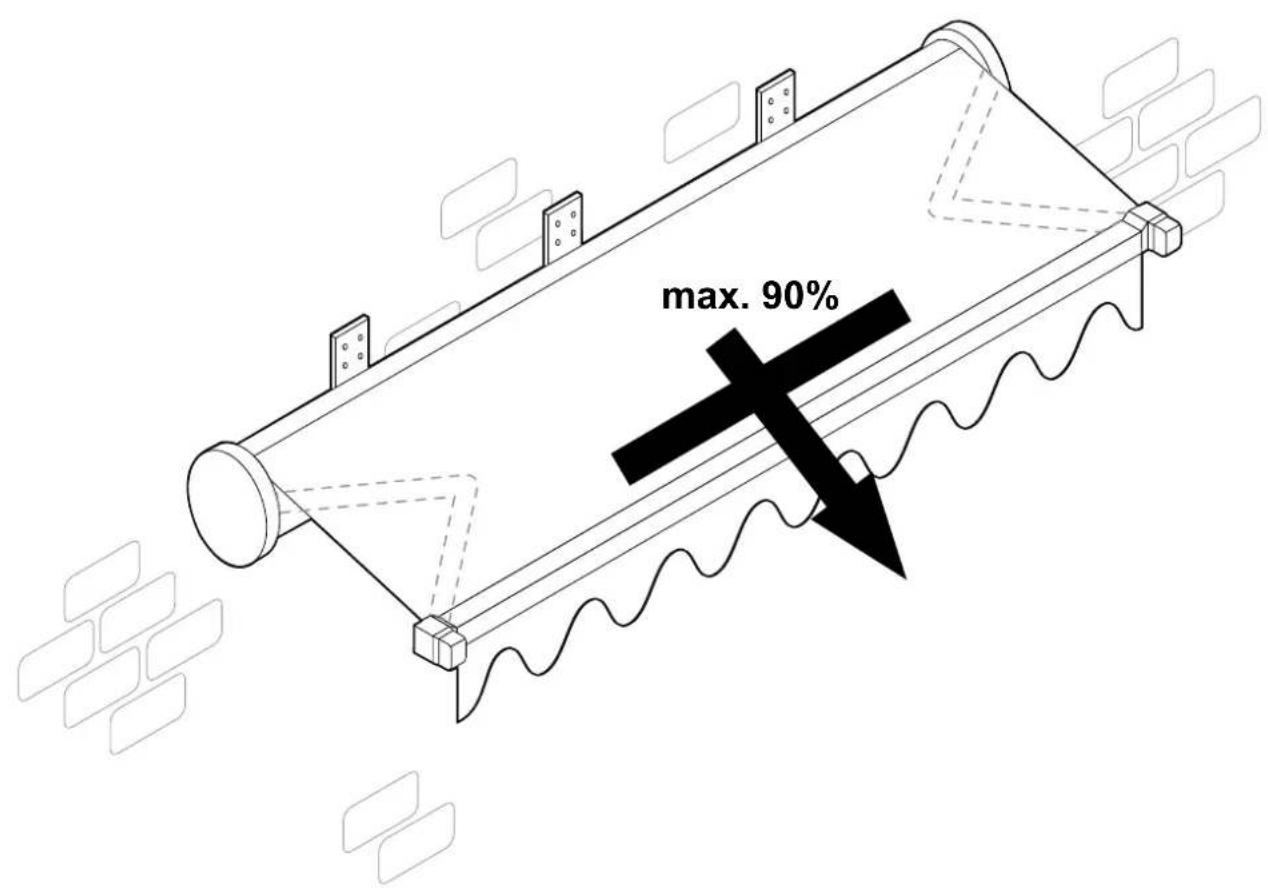

Lassen Sie die Markise zur Sicherheit nur bis maximal 90% ausfahren (Schritt 28, Seite 26). Sollte der Markisenmotor bis dahin nicht automatisch stoppen, halten Sie ihn per Funk-Handsender an.

Die Korrektur der Endlage muss nun manuell über die entsprechende Einstellschraube vorgenommen werden (Schritt 28.1, Seite 34).

29.

ENDLAGENEINSTELLUNG (EINGEFAHREN)

Lassen Sie die Markise zur Sicherheit nur bis maximal 90% einfahren (Schritt 30, Seite 30). Sollte der Markisenmotor bis dahin nicht automatisch stoppen, halten Sie ihn per Funk-Handsender an.

Die Korrektur der Endlage muss nun manuell über die entsprechende Einstellschraube vorgenommen werden (Schritt 30.1, Seite 35).

1.

31.

Drehen Sie die Einstellschraube für die Ausfahr-Endlage einige Umdrehungen in Minusrichtung.

Drehen Sie die Einstellschraube für die Einfahr-Endlage einige Umdrehungen in Minusrichtung.
