Avtorsko zaščiteno, 2021 Alfred Schellenberg GmbH. Pridržujemo si vse pravice. Prepovedana je vsaka uporaba, ki ni dovoljena glede na zakon o avtorski zaščiti, še posebej razmnoževanje, prevajanje, predelava oz. prenos vsebin v podatkovne baze ali druge elektronske medije in sisteme.

VARNOST IN NAVODILA

Spoštovana uporabnica, spoštovani uporabnik,

Pred montažo in zagonom preberite skrbno in v celoti ta navodila. Pre- den boste začeli z delom, upoštevajte vsa varnostna navodila. Skrbno shranite navodila in vsakega uporabnika opozorite na morebiten nevar- osti, ki nastanejo v povezavi s tem izdelkom. Ob menjavi lastnika predajte ta navodila tudi novemu lastniku. Pri škodi, ki nastane zaradi nepravilne uporabe ali pomanjkljive montaže, prenehata veljati garancija in vse pravice iz garancije.

VARNOSTNA NAVODILA

Obstaja smrtna nevarnost zaradi udara električnega toka! Pred deli na električnih napravah je treba odklopiti električne naprave od napetosti.

• Sprejmite varnostne ukrepe pred nehotenim vklopom. To velja tudi pri vzdrževanju in popravilih električnih rolet.
• Elektriko smejo priklopiti le pooblaščeni, odobreni strokovnjaki.
• Nestrokovna namestitev lahko hudo poškoduje ljudi in povzroči materialno škodo
• Upoštevati je treba predpise krajevnega podjetja za oskrbo z energijo in vse veljavne standarde ter predpise za električne instalacije.
• Izdelek uporabljajte le v suhih prostorih (razred zaščite IP20).
• Izdelek in embalaža nista igrači. Otrokom de dovolite v bližino, obstaja nevarnost poškodb in zadušitve.
• Izdelka ne odpirajte, nevarnost poškodb.
• Električna vtičnica in napajalnik morata biti vedno neovirano dostopni.
• Ljudem ne dovolite vstopa v območje premikanja roletne naprave. Območje premikanja roletne naprave mora biti med delovanjem v celoti pregledno. Obstaja nevarnost poškodb.
• Otroci se ne smejo igrati z izdelkom.

IZJAVA EU O SKLADNOSTI

Navijalnik traku (št. izdelka DE 22745, 22638) izpolnjuje veljavne zahteve evropskih in nacionalnih smernic. Skladnost je bila dokazana. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.schellenberg.de (menijski ukaz »Storitev« v središču za prenos).

Ne mečite med gospodinjske odpadke! Izdelek je mogoče reciklirati in se lahko vrne v zbirni center za električne gospodinjske odpadke.

Direktiva o strojih 2006/42/ES

• Izdelek je konstruiran izključno na krmiljenje roletnih naprav.
• Roletne naprave in njihovi sestavni deli morajo biti v brezhibnem stanju. Pomanjkljivosti naprave ali njenih sestavnih delov morajo biti odpravljene pred vgradnjo izdelka.
• Na kraju uporabe mora biti na voljo prosto dostopna električna vtičnica 230 V AC / 50 Hz (glejte stran 206).
• Montažna površina za izdelek mora biti ravna.
• Uporabljajte le originalne nadomestne dele, saj se boste tako izognili napačnemu delovanju oz. poškodovanju naprave.
• Slabo vodenje traku lahko uniči trak in po nepotrebnem obremenjuje izdelek. Izdelek montirajte tako, da bo trak vstopil v pogon traku rolete čim bolj navpično. S tem preprečite nepotrebno drgnjenje in obrabo.
• Drugačna uporaba ali uporaba izven teh okvirov velja za nenamensko.
• Podjetje Alfred Schellenberg GmbH ne jamči za posledično škodo, materialno škodo in poškodbe ljudi zaradi nenamenske uporabe.

- Po standardu EN 13659 morate poskrbeti, da bodo za ovešanja upoštevani predpisani pogoji zamika po EN 12045. V izvlečenem položaju mora biti zamik na spodnjem robu pri sili 150 N v smeri navzgor najmanj 40 mm. Pri tem morate še posebej paziti, da mora biti hitrost iztegovanja ovešanja v zadnjih 0,4 m manjša od 0,2 m/s.

NEPRAVILNA UPORABA

• Uporaba izdelka za druga, razen zgoraj omenjena področja uporabe, ni dovoljena.
• Pri uporabi izdelka na prostem obstaja smrtna nevarnost zaradi kratkega stika in električnega udara.
• Nikoli ne nameščajte in ne uporabljajte izdelka na prostem.
• Mehanski zapahi vseh vrst niso primerni za avtomatsko delovanje s tem izdelkom.

TEHNIČNI PODATKI

Številka izdelka 22745/22638

Obratovalna napetost napajalnika 230 V AC/50 Hz

Nazivna moč 29 W, najv. 45 W kratkotrajno

Moč v stanju pripravljenosti pribl. < 0,7 W

Izhod napajalnika 24 V DC/1,2 A

Vrtilni moment MdN = 2,5 Nm

Najv. vrtilna frekvenca 34 vrt/min.

Najv. površina rolete 4,0 m2 (3 kg/m2 površine rolete)

Končna vlečna sila 7 kg na traku

Kratkoročno delovanje 5 minut

TEHNIČNI PODATKI
Zaščitni razred II
Vrsta zaščite IP 20 (samo za suhe prostore)
Natančnost pozicioniranja 5 mm
Število preklopnih časov 2 (GOR in DOL)
Območje nastavitve avtomatske funkcije sonca	3.000 do 10.000 luksov
Dopustna temperatura okolice 0 – 40 °C
Točnost ure pribl. +/- 1 minuta/mesec
Dimenzije Glejte stran 186
Dovoljene širine traku 23 mm – Maxi
Dolžina traku(15 mm standardni trak)	5,5 m pri debelini traku 1,0 mm4,3 m pri debelini traku 1,3 mm
Raven zvočnega tlaka LpA	≤ 70 dB(A)

Napotek

Podatki so le orientacijske vrednosti in veljajo za idealno vgradno situacijo. Zaradi danosti na krajo vgradnje lahko vrednosti odstopajo. Izdelek uporabljajte izključno s trakovi rolet z merami, navedenimi na prejšnji strani. Napačne dolžine in širine trakov rolet lahko povzročijo poškodovanje izdelka. Če trak rolet ne izpolnjuje več pogojev za uporabo, ga zamenjajte.

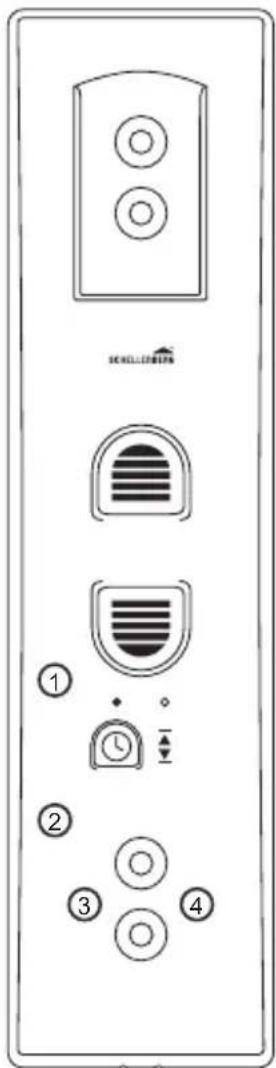

RAZLAGA TIPK

① Tipka Dviganje
② Tipka Spuščanje
③ Tipka Ura s prikazom LED

Status prikaza LED ( ③)

○ lzklopljen

Vklopljen

- Utripajoč

④ Tipka Set

CUPRINS

① Odpahnite navijalno kolo
② Navijalno kolo obrnite v položaj
③ Zdaj vidite pritrdilni kavelj (glejte korak 11)
④ Zapahnite navijalno kolo

RO

Koraka 21 in 22 je treba opraviti enkrat ob želeni uri. Nastaviti je treba najmanj en preklopni čas. npr. ob 7.00 uri zjutraj

Prikaz LED utripa po izpadu električnega toka, će je bil pred tem nastavljen najmanj en čas preklopa. Po izpadu električnega toka se zamaknejo časi preklopa.
