KÄYTTÖOHJE RolloDrive 45 Schellenberg

LED-näidiku seisund (③)

Väljas

Sees

Vilgub

④ Set-nupp

Turvallisuus ja ohjeita 157

Tekniset tiedot 160

Painikkeiden selitykset 161

A Mitat 186

Tarvittavat työkalut 187

Toimituksen sisältö 187

B Asennus 188

C Päätepisteiden asetus 207

D Päätepisteiden muuttaminen/korjaaminen 209

E Manuaalinen käyttö 210

F Automaattikäyttö: avaus- ja sulkuajan asetus 213

G Automaattikäyttö: vaihtokytkentä manuaalinen/automaattinen 218

H Tehdasasetusten palauttaminen 223

I Esteen tunnistus 224

J Kiinnijuuttumisen tunnistus 225

K Lisävaruste: valoanturi 226

Tekijänoikeuslailla suojattu, 2021, Alfred Schellenberg GmbH. Kaikki oikeudet pidätetään. Kaikki tekijänoikeuslain mukaisesti kielletty tietokantojen tai muiden elektronisten välineiden ja järjestelmien sisältöjen hyödyntäminen, erityisesti monistaminen, kääntäminen, muokkaaminen tai jakaminen on kielletty.

TURVALLISUUS JA OHJEITA

Hyvä asiakas,

lue nämä ohjeet huolellisesti läpi ennen laitteiston asennusta ja käyttöönottoa. Noudata kaikkia turvaohjeita ennen töiden aloittamista. Säilytä tämä käyttöohje ja kerro kaikille käyttäjille tuotteeseen mahdollisesti liittyvistä vaaroista. Luovuta tämä käyttöohje tuotteen mukana omistajan vaihtuessa. Takuu ja valmistajan vastuu eivät kata vaurioita, jotka ovat seurausta epäasianmukaisesta käytöstä tai virheellisestä asennuksesta.

TURVALLISUUSOHJEET

Sähköiskun aiheuttama loukkaantumisvaara. Sähkölaitteistot on kytkettävä jännitteettömiksi ennen niille tehtäviä töitä.

• Suorita turvatoimenpiteet tahattoman päällekytkennän estämiseksi. Tämä koskee myös sähköisten rullakaihdinlaitteistojen huolto- ja korjaustöitä.
• Sähköliitännät saa suorittaa ainoastaan valtuutettu ja hyväksytty asiantuntija.
• Epäasianmukainen asennus saattaa johtaa vakaviin henkilö- tai esinevahinkoihin.
• Paikallisen sähköyhtiön määräyksiä sekä kaikkia voimassa olevia sähköasennuksia koskevia direktiivejä ja määräyksiä on noudatettava.
• Käytä tuotetta vain kuivissa tiloissa (kotelointiluokka IP20).
• Tuote ja pakkaus eivät ole leikkikaluja. Pidä ne loitolla lapsista, loukkaantumis-tai tukehtumisvaara.
• Älä avaa tuotetta, loukkaantumisvaara.
• Verkkopistorasiaan ja verkkolaitteeseen tulee aina päästä helposti käsiksi.
• Pidä henkilöt etäällä rullakaihdinlaitteiston kulkualueelta. Rullakaihdinlaitteiston kulkualueen tulee olla käytön aikana näkyvissä. Loukkaantumisvaara.
• Lapsia ei saa päästää leikkimään tuotteen kanssa.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Kelauslaite (tuotenro DE 22745, 2038) täyttää eurooppalaisten ja kansallisten direktiivien voimassaolevat vaatimukset. Yhdenmukaisuus on osoitettu. EU-vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan osoitteessa http://www.schellenberg.de (latauskeskuksen valikkokohta Service).

Ei saa hävittää kotitalousjätteen mukana! Tuote on kierrätettävissä ja sen voi toimittaa sähkölaiteromulle tarkoitettuun kierrätyspisteeseen tai muihin keräyspisteisiin.

Konedirektiivi 2006/42/EY

EMC-direktiivi 2014/30/EU

RoHS-direktiivi 2011/65/EU

MÄÄRÄYSTENMUKAINEN KÄYTTÖ

• Tuote on tarkoitettu ainoastaan rullakaihdinlaitteistojen ohjaamiseen.
• Rullakaihdinlaitteiston ja sen osien on oltava moitteettomassa kunnossa. Laitteiston tai sen osien puutteet on korjattava ennen tuotteen asennusta.
• Käyttöpaikassa on oltava valmiina helppopääsyinen 230 V AC / 50 Hz verkkopistorasia (katso sivu 206).
• Tuotteen asennuspinnan on oltava tasainen.
• Käytä vain alkuperäisiä varaosia välttääksesi laitteen virhetoiminnot tai vauriot.
• Huono nauhanohjaus voi rikkoa nauhan ja kuormittaa tuotetta tarpeettomasti. Asenna tuote niin, että nauha kulkee mahdollisimman kohtisuoraan sisään rullakaihtimen nauhan käyttölaitteeseen. Siten vältetään tarpeeton kitka ja kuluminen.
• Kaikkea muuta ja edellä mainittua pidemmälle ulottuvaa käyttöä pidetään määräystenvastaisena.
• Alfred Schellenberg GmbH ei vastaa määräystenvastaisesta käytöstä johtuvista välillisistä vahingoista, esinevaurioista eikä henkilövahingoista.

- Standardin EN 13659 mukaisesti on huolehdittava siitä, että noudatetaan kaihtimille määrättyjä standardin EN 12045 mukaisia siirtymäehtoja. Auki rullatussa asennossa 150 N:n voimalla ylöspäin olevassa suunnassa alareunassa siirtymän tulee olla vähintään 40 mm. Tällöin on huolehdittava erityisesti siitä, että kaihtimen ulosvetonopeuden on oltava viimeisellä 0,4 m:llä alle 0,2 m/s.

MÄÄRÄYSTENVASTAINEN KÄYTTÖ

• Tuotteen käyttäminen muihin kuin edellä mainittuihin käyttötarkoituksiin on kielletty.
• Jos tuotetta käytetään ulkotiloissa, olemassa on oikosulusta ja sähköiskusta aiheutuva hengenvaara.
• Älä koskaan asenna ja käytä tuotetta ulkotiloissa.
• Mitkään mekaaniset lukitukset eivät sovellu automatisoituun käyttöön tämän tuotteen yhteydessä.

TEKNISET TIEDOT

Tuotenumero 22745/22638
Virtalähteen käyttöjännite 230 V AC / 50 Hz
Nimellisteho 29 W, enint. 45 W lyhytaikaisesti
Valmiustilan teho noin < 0,7 W
Virtalähteen lähtö 24 V DC / 1,2 A
Vääntömomentti MdN = 2,5 Nm
Enimmäispyörimisnopeus 34 kierrosta/min
Kierrekaihtimen enimmäispinta-ala 4,0 m ^2 (3 kg/m ^2 kierrekaihtimen ala)
Lopullinen vetovoima 7 kg hihnassa
Lyhytaikainen käyttö 5 minuuttia
Suojausluokka II
Kotelointiluokka	IP 20 (vain kuiviin tiloihin)
Asentotarkkuus	5 mm
Kytkentäaikojen määrä	2 (YLÖS ja ALAS)
Aurinkoautomatiikan säätöalue	3 000–10 000 lx
Sallittu ympäristön lämpötila	0–40 °C
Kellon käyntitarkkuus	noin +/- 1 minuutti / kuukausi
Mitat	katso sivu 186
Sallitut hihnaleveydet 23 mm maxi
Hihnan pituus(15 mm vakiohihna)	5,5 m kun hihnan paksuus 1,0 mm4,3 m kun hihnan paksuus 1,3 mm
Äänenpainetaso	LpA ≤ 70 dB(A)

Ohje

Tiedot ovat ohjearvoja ja koskevat ihanteellista asennustilannetta. Arvot voivat poiketa asennuspaikan olosuhteista riippuen. Käytä tuotetta vain kaihdinnauhoilla, joilla on edellä mainitut mitat. Väärät kaihdin-nauhojen pituudet ja leveydet aiheuttavat vaurioita. Vaihda vanha kaihdinnauha, kun vaatimukset eivät enää täyty.

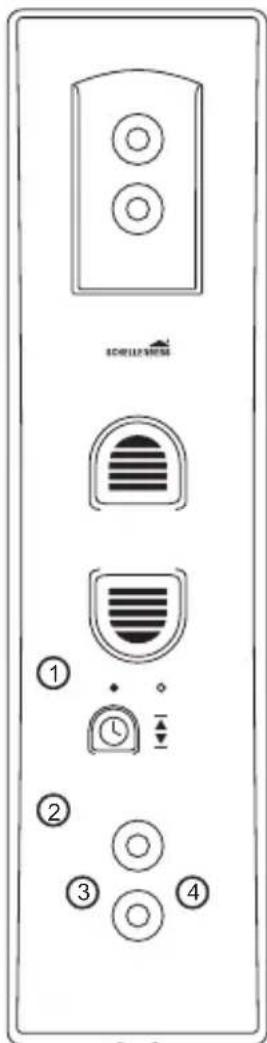

PAINIKKEIDEN SELITYKSET

SCHILLIATION ① ② ③ ④

① Nostopainike
② Laskupainike
③ Kellopainike LED-näytöllä

LED-näytön tila (③)

Pois

Viereen

Vilkkuva

④ Asetuspainike

FI

PËRMBAJTJA

Siguria dhe informazioni 163

① Vapauta kelauspyörän lukitus
② Kierrä kelauspyörä paikalleen
③ Kiinnityskoukku on nyt näkyvissä (Katso vaihe 11)
④ Lukitse kelauspyörä

FI Vaiheet 21 ja 22 on suoritettava kerran haluttuna kellonaikana. On asetettava vähintään yksi kytkentäaika. esim. klo 7.00 aamulla

LED-näyttö vilkkuu sähkökatkon jälkeen, jos sitä ennen on asetettu vähintään yksi kytkentäaika. Sähkökatkon jälkeen kytkentäajat siirtyvät.
