KÄYTTÖOHJE RolloDrive 35 Schellenberg

Turvallisuus ja ohjeita 157
Tekniset tiedot 159
Painikkeiden selykset 161

A Mitat 186

Tarvittavat tyokalut 187
Toimituksen sisälto 187

BAsennus 188
C Paaepisteiden assetus 207
D Päatepisteiden muuttaminen/korjaaminen 209
E Manuaalinen kaytto 210
F Automaattikaytt: avaus- ja sulkuajan asetus 213
G Automaattikayttö: vaihtokytkentä manuaalinen/automaattinen 218
H Tehdasasetusten palauttaminen 223

Esteentunnistus 224
J Kiinnijuuttumisen tunnistus 225
K Lisavaruste: valoanturi 226

Tekijanoikeuslailla suoattu, 2021, Alfred Schellenberg GmbH. Kaikki oikeudet pidatetän. Kaikki tekijanoikeuslain mukaisesti kielletty tietokantojen tai muiden elektronisten valineiden ja järestelmien sisältojen hyödyntäminen, erityisesti monistaminen, käantäminen, muokkaaminen tai jakaminen on kielletty.

TURVALLISUUS JA OHJEITA

Hyvä asiakas,

lue namä ohjeet huolellisesti lapi ennen laitteiston asennusta ja käyttoönottoa. Noudata kaikkia turvaohjeita ennen toiden aloittamista. Säilytä tämä käyttoohje ja kerro kaikille käytäjille tuotteeseen mahdollisesti liittyvista vaaroista. Luovuta tämä käyttoohje tuotteen mukana

omistajan vaihtuessa. Takuu ja valmistajan vastuu eivat mata vauroiota, jotka ovat seurausta epaaianmukaisesta kaytostä tai virheellisestä asennuksesta.

TURVALLISUUSOHJEET

Sahköiskun aiheuttama loukkaantumisvaara. Sahkölaitteistot on kytketävä jannitteettömiki ennen niille tehtävi toita.

• Suorita turvatoimenpiteet tahattoman paalleekytkennan estamiseksi. Tämä koskee myös sahköisten rullakaihdinlaitteistojen huolto- ja korjaustöitä.
  Sahkoliitannat saa suorittaa ainoastaan valtuutettu ja hyväksytty asiantuntija.
• Epääasianmukainen asennus saattaa johtaa vakaviin henkilö- tai esinevahinkoihin.
• Paikallisen sahköyhtion märäryksiä sekä kaikkia voimassa olevia sahköasennuksia koskevia direktiivejä ja märäryksiä on noudatettava.
• Käytä tuotetta vain kuivissa tiloissa (kotelointiluokka IP20).
• Tuote ja pakkaus eivät ole leikkikaluja. Pidä ne loitolla lapsista, loukkaantumis- tai tukehtumisvaara.
• Alä avaa tuotetta, loukkaantumisvaara.
• Verkkopistorasiaan ja verkkolaitteeseen tulee aina päästä helposti käsiki.
• Pidä henkilöt etäällä rullakaihdinlaitteiston kulkvalueelta. Rullakaihdinlaitteiston kulkvalueen tulee olla käytön aikana nakyvissa. Loukkaantumisvaara.
  Lapsia ei saa päästää leikkimään tuotteen kanssa.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Kelauslaite(tuotenro

DE 22735, 22637) tayttä eurooppalaisten ja kansallis

ten direktiivien voimassaolevat vaatimukset. Yhdenmukaisuus on osoitettu. EU-vaatumustenmukaisuusvakuutus on luettavissa kokonaisuudessaan osoitteessa http://www.schellenberg.de (latauskeskuksen valikkokohta Service).

Ei saa havittä kotitalousjätteen mukana! Tuote on kierratettavissä ja sen voi toimittaa sahkölaiteromulle tarkoitettuun kierratyspisteeseen tai muihin keräyspisteisiin.

Konedirektiivi

2006/42/EY

EMC-direktiivi

2014/30/EU

RoHS-direktiivi

2011/65/EU

MAÄRÄYSTENMUKAINEN KÄYTTÖ

• Tuote on tarkoitetti ainoastaan rullakaihdinlaitteistojen ohjaamiseen.
• Rullakaihdinlaitteiston ja sen osien on oltava moitteettomassa kunnossa. Laitteiston tai sen osien puutteet on korjattava ennen tuotteen asennusta.
• Käyttopaikassa on oltava valmiina helppopääsyinen 230 V AC/ 50 Hz verkkopistorasia (katso sivu 206).
• Tuotteen asennuspinnan on oltava tasainen.
  Kayta vain alkuperaisiaraosia valttaksesi laitteen virhetoiminnot tai vauriot.
• Huono nauhanohjaus voi rikkoa nauhan ja kuormittaa tuotetta tarpeettomasti. Asenna tuote niin, etta nauha kulkee mahdollisimman kohtisuoraan sisaan rullakaihtinen nauhan kayttolaitteeseen. Siten valtetaan tarpeeton kitka ja kuluminen.
• Kaikkea muuta ja edellä mainittua pidemmälle ulottuvaa käyttoä pidetaan märäystenvastaisena.

• Alfred Schellenberg GmbH ei vastaa märäystenvastaisesta käytösta johtuvista välillisistä vahingoista, esinevauroista eikä henkilövahingoista.

• Standardin EN 13659 mukaisesti on huolehdittava siitä, etta noudatetaan kaihtimille märättyjä standardin EN 12045 mukaisia siirtymäehtoja. Auki rullatus asennossa 150 N:n voimalla ylöspäin olevassa suunnassa alareunassa siirtymän tulee olla vähintään 40 mm. Täloin on huolehdittava erityisesti siitä, etta kaihtimen ulosvetonopeuden on oltava viimeisellä 0,4 m:llä alle 0,2 m/s.

MAÄRÄYSTENVASTAINEN KÄYTTÖ

• Tuotteen käytäminen muihin kuin edellä mainittuihin käytötarkoituksiin on kielletty.
• Jos tuotetta käytetään ulkotiloissa, olemassa on oikosulusta ja sähköiskusta aiheutuva hengenvaara.
• Alä koskaan asenna ja käytä tuotetta ulkotiloissa.
• Mitkään mekaaniset lukitukset eivät sovellu automatisoituun käyttoön tämän tuotteen yhteydessä.

TEKNISET TIEDOT

Tuotenumero 22735/22637

Virtalähteen käytöjannite 230 V AC / 50 Hz

Nimellisteho 29 W, enint. 45 W lyhytaikaisesti

Valmiustilan teho noin < 0,7 W

Virtalähteen lahtö 24 V DC / 1,2 A

Väantömomentti MdN = 2,5 Nm

Enimmäispyörimisinopeus 34 kierrosta/min

Kierrekaihtimen enimmäispinta-ala

Lopullinen vetovoima 7 kg hihnassa

Lyhytaikainen käytö 5 minuuttia

Sujoausluokka II

4,0m^2 (3kg / m^2 kierrekaihtimen ala)

TEKNISET TIEDOT

Kotelointiluokka IP 20 (vain kuiviin tiloihin)

Asentotarkkuus 5 mm

Kytkentäaikojen märä 2 (YLOs ja ALAS)

Aurinkoautomatiikan säätöalue 3000-10000 lx

Sallittu ympäristön lampötila 0-40 °C

Kellon käntyitarkkuus noin +/- 1 minuutti / kuukausi

Mitat katso sivu 186

Sallitut hihnaleveydet 15 mm (minihihna)

Hihnan pituus

(15 mm yakiohihna)

Aänenpainetaso LpA

5,5 m kun hihnan paksuus 1,0 mm

4,3 m kun hihnan paksuus 1,3 mm

≤ 70 dB(A)

Ohje

Tiedot ovat ohjearvoja ja koskevat ihanteellsta asennustilannetta. Arvot voivat poiketa asennuspikan olosuheista riippuen. Kayta tuotetta vain kaihdinnauhoilla, joilla on edella mainitut mitat. Värarät kaihdinnauhojen pituudet ja leveydet aiheuttavat vaurioita. Vaihda vanha kaihdinnuha, kun vaatimukset eivat enää täyt.

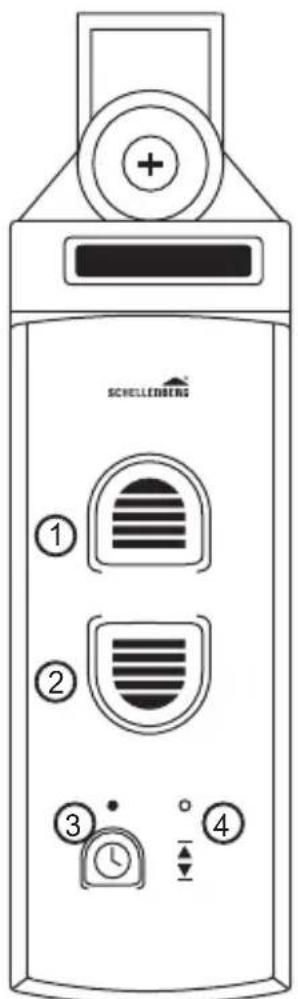

PAINIKKEIDEN SELITYKSET

Nostopainike
② Laskupainike
③ Kellopainike LED-näytöllä

LED-näytönt tilä (3)

Pois

Viereen

Vilkkuva

(4) Asetuspainike

PERMBAJTJA

Siguria dhe informacioni 163
Tefdnat teknike 165
Shpjegimi i butonave 167

A Permasat 186

Mjetete nevojshme 187
Qellimi i dergeses 187

B Montimi 188
C Pershtatja e poziconit perfundimtar 207
D Ndryshimi / korrigjimi i poziconit perfundimtar 209
E P Erdorimi manual 210
F Modalitetiat automatik: Rregullimi i kohes se hapjes dhe tEmbylljes 213
G Modalitetiat automatik: Nderrimi manual / automatik 218
H Vendosja nè gjendje fabrike 223

Diktimi i pengesave 224
J Diktimi i bllokimit 225
K Pajisjet opsionale: Sensoret e diellit 226

Té drejtat e autorit 2021, Alfred Schellenberg GmbH. Té gjitha t déjtat t rezervuara. Cdo pédorim i t déjtés sé autorit, né veçanti riprodhimi, perkthimi, pérpunimi apo transmetimi i pērmbajtjes ná databaza apo mjete dhe système t tjera elektronike éshté i ndaluar.

(1) Vapauta kelauspyörän lukitus
② Kierrä kelauspyörä paikalleen
③ Kiinnityskoukku on nyt nagkyvissä (Katso vaihe 11)
Lukitse kelauspyorä

AL

Vaiheet 21 ja 22 on suoritettava kerran haluttuna kellonaikana. On asetettava vahintaan yksi kytkentaaika. esim.klo 7.00 aamulla

LED-näytö vilkuu sahkokatkon jälleen, jos sitä ennen on asetetu vähintään yksi kytkentäaika. Sähkökatkon jälleen kytkentäajat siirtyvät.
