MANUAL I PËRDORUESIT RolloDrive 35 Schellenberg

Ju lutemi lexoni plotesisht keto udhezime para instalimit. Vini re te gjitha udhezimet e sigurise para fillimit te cdo pune. Ruani udhezimet dhe njoftoni cdo perdoruesi mbi rreziqet e mundshme qe kané lidhje me kete produit. Jepjani keto udhezime njé perdoruesi tjeter dhe pronarit t ri. Cdo

děmtim i shkaktuar nga pērdorimi i gabuar ose instalimi i gabuar do tě zhvlerësojë garancinë dhe ṅdo pretendim per garanci.

UDHEZIMET E SIGURISE

Rrezik goditjele elektrike! Perpara se tê punoni me sistemet elektrike, ato duhet tê jene tê fikura.

• Merrni masat e sigurise kunder ndezjes akside. Kjo aplikohet edhe per punimet e mirembajtes dhe riparimit te sistemit elektrik te grilave me rul.
• Lidhjet elektrike duhet të kryhen vetëm nga një specialist i autorizuar dhe i miratuar.
• Instalimi i gabuar mund te shkaktoje lendime serioze ose deme ne prone.
• Duhet te respekttohen rregulloret e kompanisse se sherbimeve lokale dhe te gjitha standardet e aplikueshme dhe rregulloret per instalimet elektrike.
• Pördoreni produktin vetem ne ambient te thaté (kategoria e mbrojtjes IP20).
• Produkt dihe paketimi nuk janë lodra. Mbajini fëmijët larg tyre, ato mund të rezultojne ne lendime ose asfiksim.
• Mos e hapniproduktin, rrezik lendimi.
• Prizat e energjise dhe furnizimi me energji elektrike duhet te jene gjithmone lehtesisht te arritshme.
• Mbajini personat larg rrezes se perdorimit te sistemit te grilles. Rrezja e levizjes se sistemit te grilles duhet te yete e arritshme gjate perdorimit. Ekziston rreziku i lendi-mit.
  Femijet nuk duhet te lejohen te luajne me produktin.

DEKLARATA E PAJTUESHMERISE SE BE-SE

Mbshtjellesi rripit (Art. Nr. DE 22735, 2637) permbush kerkesat ne fuqi te direktivave evropiane dhe kombetare. Konformiteti eshte vertetuar. Tekstin e plotte te deklarates se pajtueshmerise se BE-se e gjeni ne adresen e meposhtme te internetit: http://www.schellenberg.de (Fusha e menusse „Service" ne DownloadCenter).

Mos e hidhni ne plehrat e shtepise! Ky produkt eshte i riciklueshem dhe mund te dergohet ne qendren e riciklimit ose ne vende te tjera grumbullimi per mbeturinat shtepiake elektrike

Direktiva per makinerite 2006/42/EG

Direktiva-EMC 2014/30/EU

Direktiva-RoHS 2011/65/EU

PERDORIMIPERCAKTUAR

• Produkti eshte percaktuar ekskluzivisht per kontrollin e sistemeve te grilave rul.
• Sistemi i grilles dhe perberesit e tj duhet te jene ne gjendje te mire. Defektet ne systemd ose ne pjeset e tj duhet te riparohen perpara instalimit te produktit.

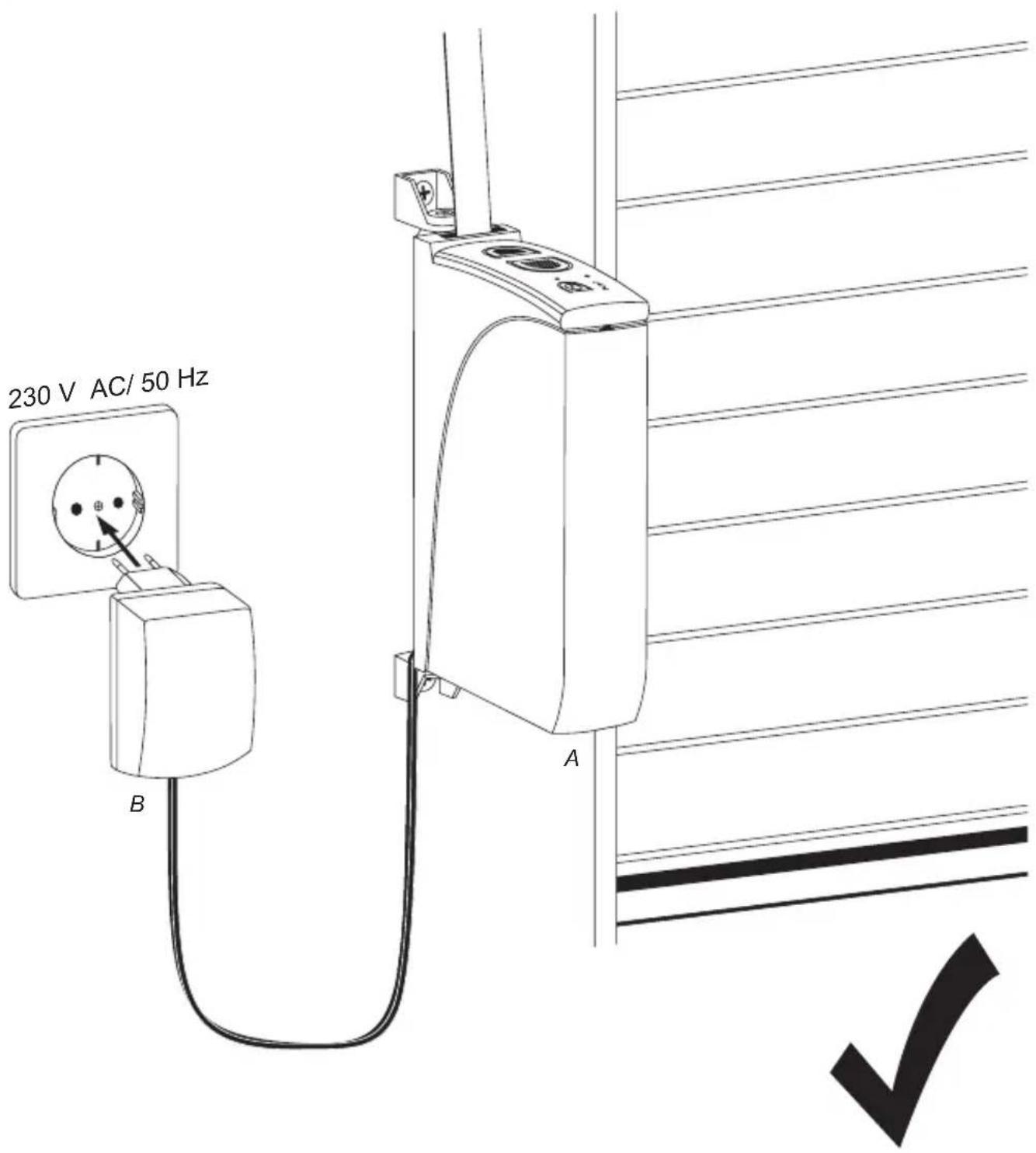

• Né vendin e instalimit duhet tè kétè tè disponueshme nè Prize tè lire rrjeti 230 V AC/50 Hz (shih fagen 206).
• Siperfaqja e montimit te produktit duhet te jeg e niveluar.
• Pördorni vetem pjesë originale zëvendësimi, ne menyre që te shmangni keqfunksionimet ose demtimet ne pajisje.

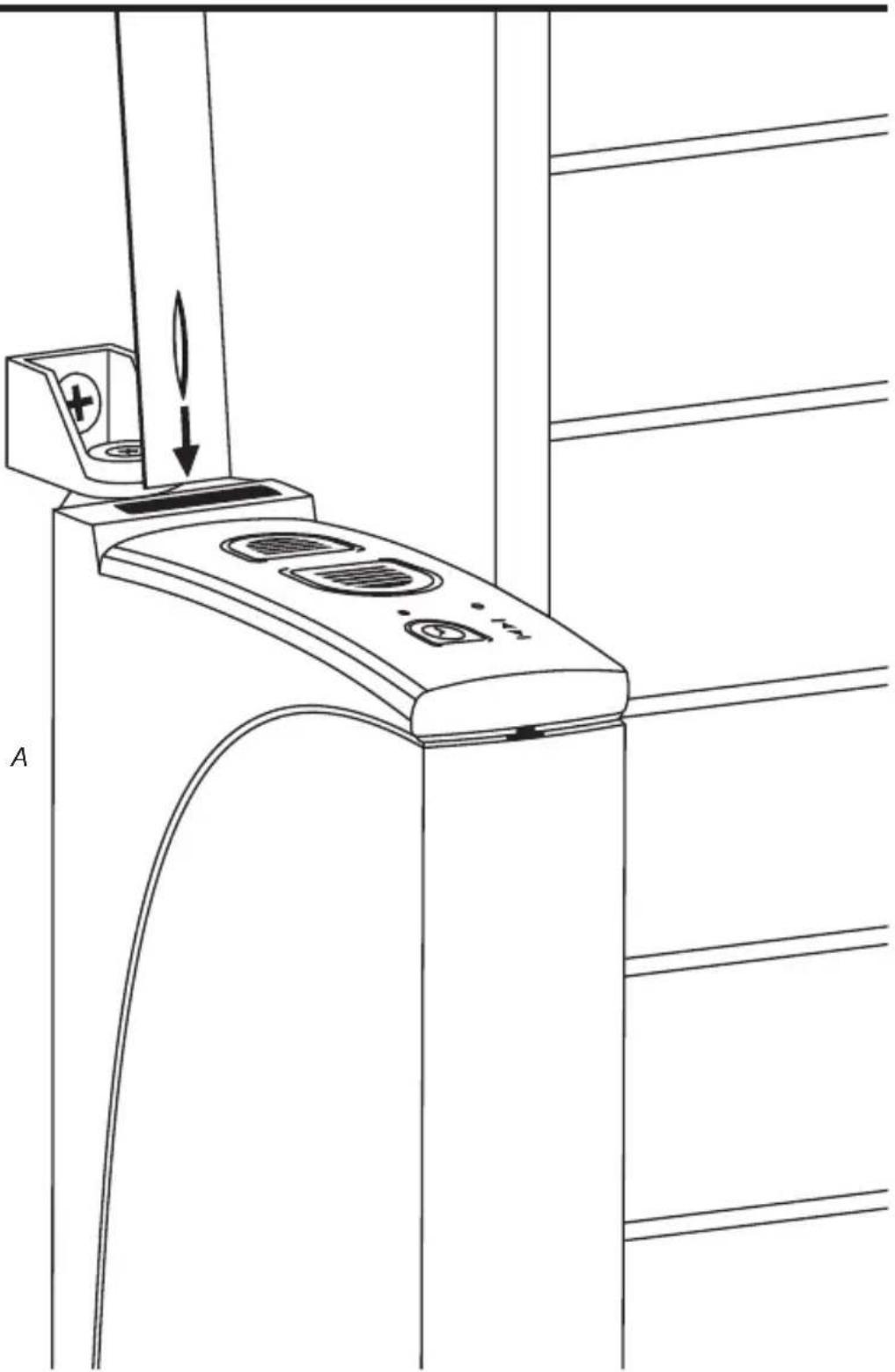

• Njé udhézues i keq Pér rripin e pelhures mund ta shkatérojé rripin dhe t ∈ ushtrojégngarkesë tê panevojshme ne produit. Montojeni produitin n ∈ menyre q é rripi i pelhures tê hyjë pingul me udhézuesin e rripit tê grilles. Kjo do t ∈ shmange férkimet dhe konsumimin e panevojshem.
  Cdo perdorim tjeter ose shtese konsiderohet i papershtatshem.

• Alfred Schellenberg GmbH nuk öshte pergjegjese per demet pasuese, demet e pronës dhe lendlimet personale si pasojë i perdorimit tepapershtatshem.

• Sipas standardit EN 13659 duhet ushtruar kujdes që të zbatohen objektivat e percaktuara per kushtet e rreshqitjes së grilave sipas standardit EN 12045. Në pozicionin e ulur, duhet të ketë të pakten 40 mm me force 150 N ne drejtim lart në zhvendosjen e pjesës së poshtme. Eshte veçanërisht e rendësishme që të sigurohet që shpejtësia e levizjes së grilles në 0,4 metrat e fundit të jegë më pak se 0,2 m/s.

PERDORIMIPAPERSHTATSHEM

• Pörderimi i produktit per fusha te tjera pörderimi nga ato te lartpermendurat nuk éshte i lejueshem.
• Pördorimi i produktit ne ambientet e jashtme pörbén rrezik per jeten si pasojë e qarkut te shkurtér dhe goditjes elektrike.
• Mos e montoni dhe mos e vini asnjehere ne pune produktin ne ambiente te jashtme.
• Bllokimet mekanike te cdo lloji nuk jané te pershtatshme per modalitetin automatik me kete produit.

TÉ DHÉNAT TEKNIKE

Artikulli-Numér 22735 / 22637

Tensioni i punës sè rrjetit 230 V AC / 50 Hz

Fuqia nominale 29 W, maks. 45 W afatshkurter

Fuqia nè gjendje gatifshmérie rreth < 0,7 W

Dalja e rrjetit 24 V DC / 1,2 A

Momenti rrotullues MdN = 2,5Nm

Numri maks, irrotullimeve 34 U / min.

Siperfaqja maks. e grilave mbledhje

Forca e térheqjes 7 kg tek rripi

Modaliteti afatshkurter 5 minuta

Shkalla embrojtjes II

4,0m^2 (3 kg/m² sipörfaqja e grilave mbledhje)

TÉ DHÉNAT TEKNIKE

Mbrojtja IP 20 (vetem per ambiente te thata)

Saktësia e poziconit 5 mm

Numri ndezeve 2 (LART dhe POSHTE)

Diapazoni irregullimit të njësisë automatike diello

3.000 deri 10.000 luks

Temperatura e lejuare emjedisit 0-40 °C

Saktësia e ecurise se orës rreth +/- 1 minute / muaj

Permasat shihni fagen 186

Shtrirjet e lejuara tere rripit 15 mm (rrip i vogel)

Gjatësia e rripit

5,5 m metrashësi rripi 1,0 mm

(15 mm rripi standard)

4,3 m metrashësi rripi 1,3 mm

Niveli presionit tē zhurmës LpA

≤ 70 dB(A)

Udhezim

Vlerat jané tê perafta dhe{jepen per nji situate ideale montimi. Per shkak te kushteve ne vend, rezul- tatet mund te variojne. Perdoreni produktin vetem me rripa grilash sipas dimensioneve te deklaruara. Gjatesite dhe gjeresite e pasakra tê grilave shkaktojne demtime. Zevendesoni rripin e veter te grilles nese nuk plotsohen kerkesat.

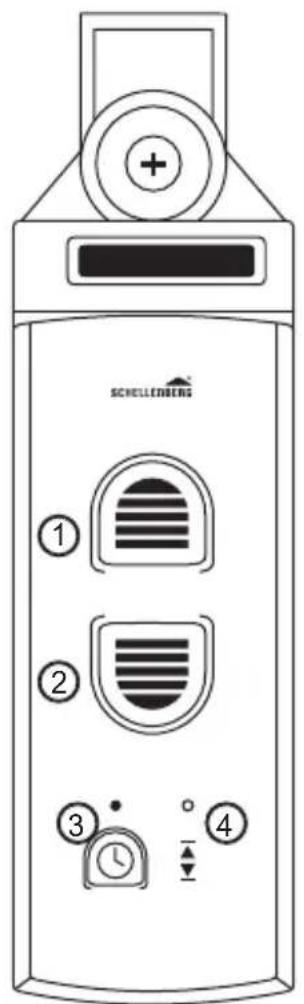

SHPJEGIMIBUTONAVE

① Butoni i hyrjes
② Butoni i daljes
③ Butoni i ores me ekranin LED

Ekrani LED i statusit ( ③)

O Nga

Deri

Pulsimi

(4) Butoni i vendosjes

AL

SADRžAJ

Sigurnost i informacije 169
Tehnicki podaci 171
Objasnjenje tipki 173

A Mjere 186

Potreban alat 187
Opseg isporuke 187

B Montaza 188

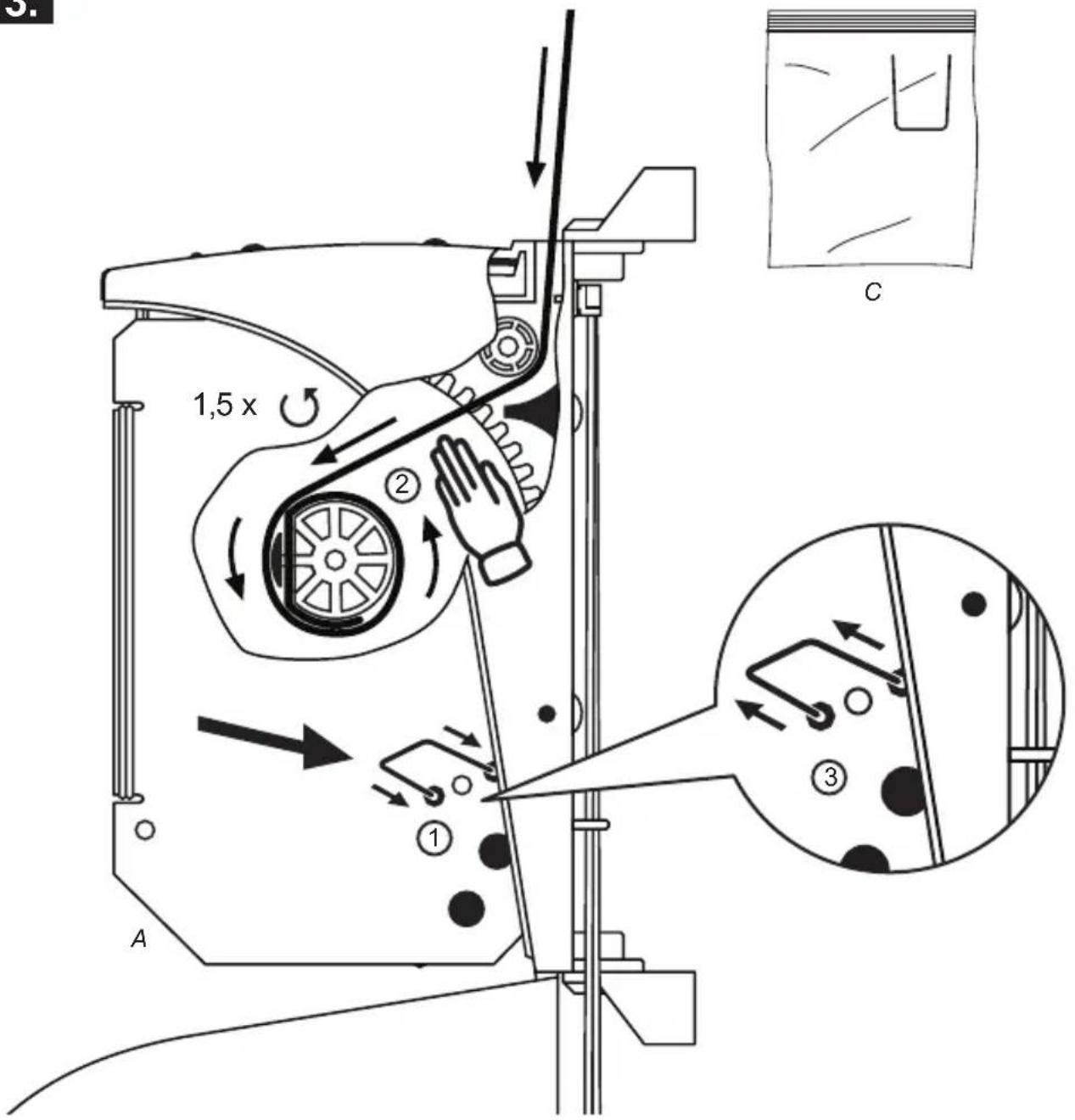

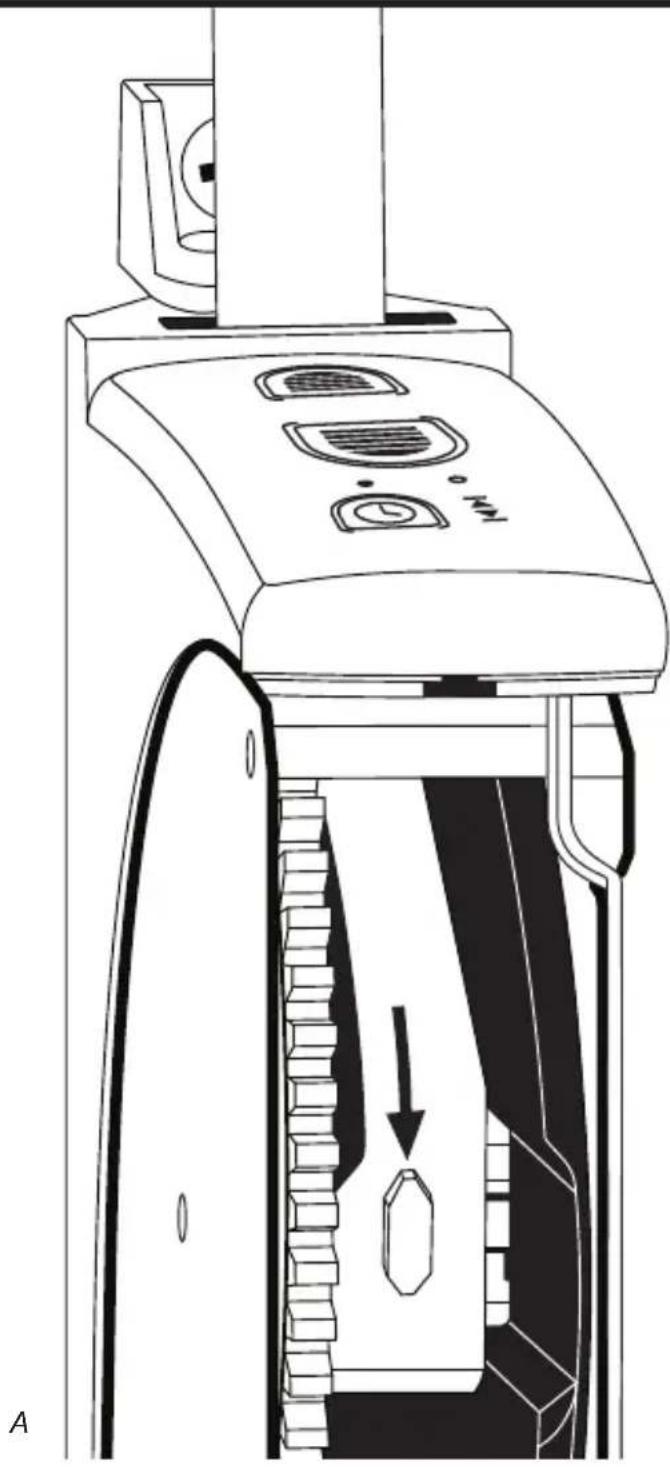

① Zhbllokoni mbështjellësen
(2) Vendosni rrotén embshtjelljes ne pozicion
3 Tani mund teshihen grepat e kapjes (shih hapin 11)
4 Bllokoni mbeshtjelliesen

BA

① Odblokirajte kolut za namatanje
② Kolut za namatanje okrenite u ispravan položaj
Sada možete vidjeti kukicu za pričvršćivanje (vidi korak 11)
④ Blokirajte kolut za namatanje

XS

① Ondoknapajte kotyp 3a HAMOTabaHe
②Kotyp 3a Hamotabahe okpeHnte y nCnpabaH noIoxaj
3CaJa MoKeTe Da BnInTe KyKuCy 3a npNvBpshHnBaHe (BnDn Kopak 11)
4 BloKupajTe Kotyp 3a HAMOTabaHe

IS

① Takič rúlluhjólić ur lás
(2) Snuiǎ rúlluhjólinuí rétta stöǒu
③ Festikrókurinn er pá synilegur (sjá skref 11)
4 Lasió rulluhjolnu

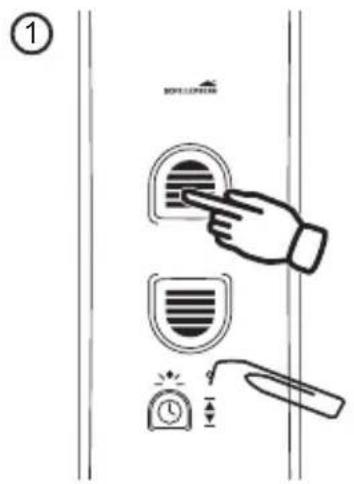

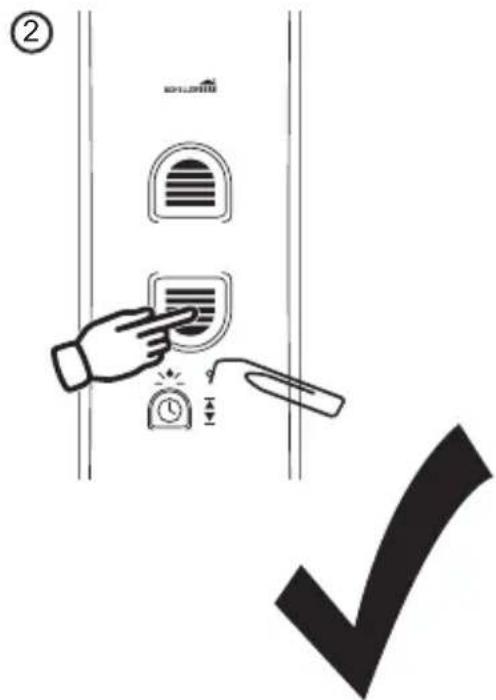

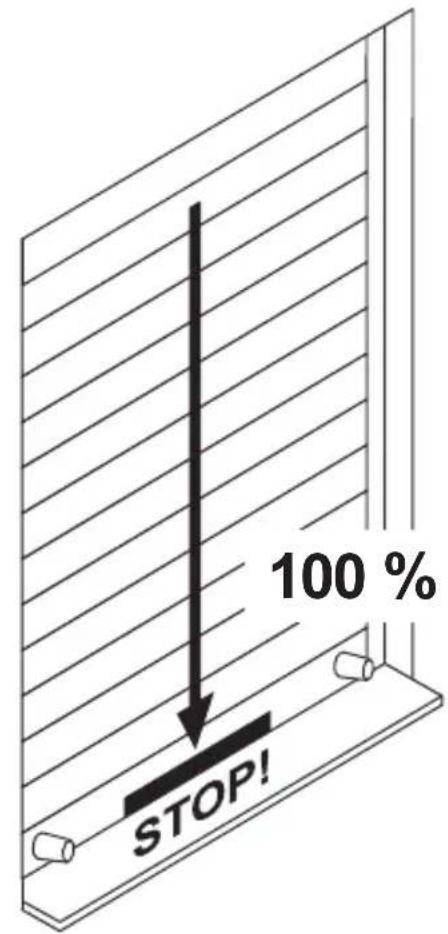

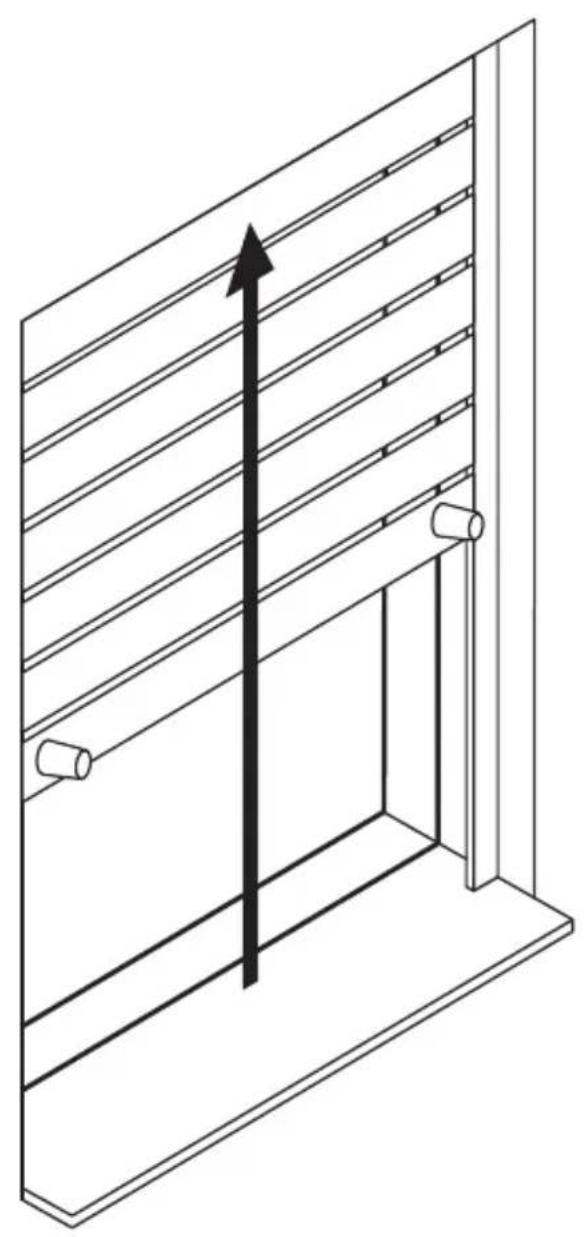

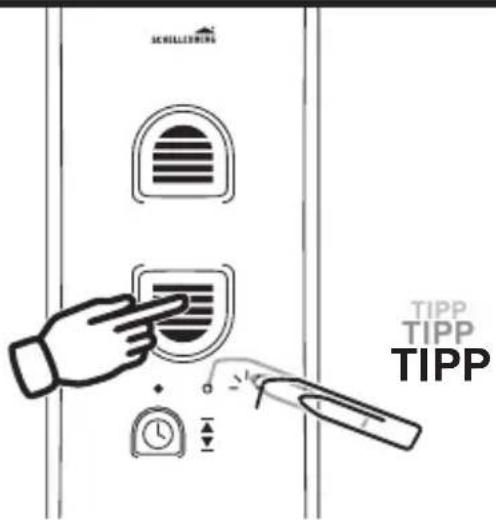

10.

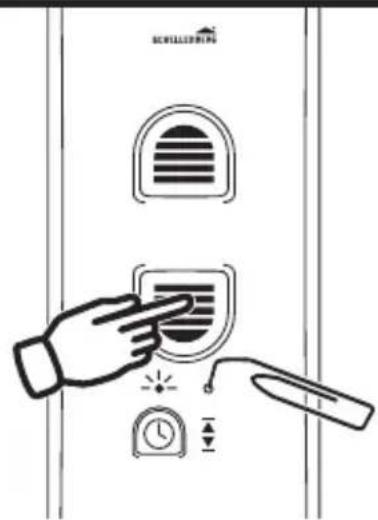

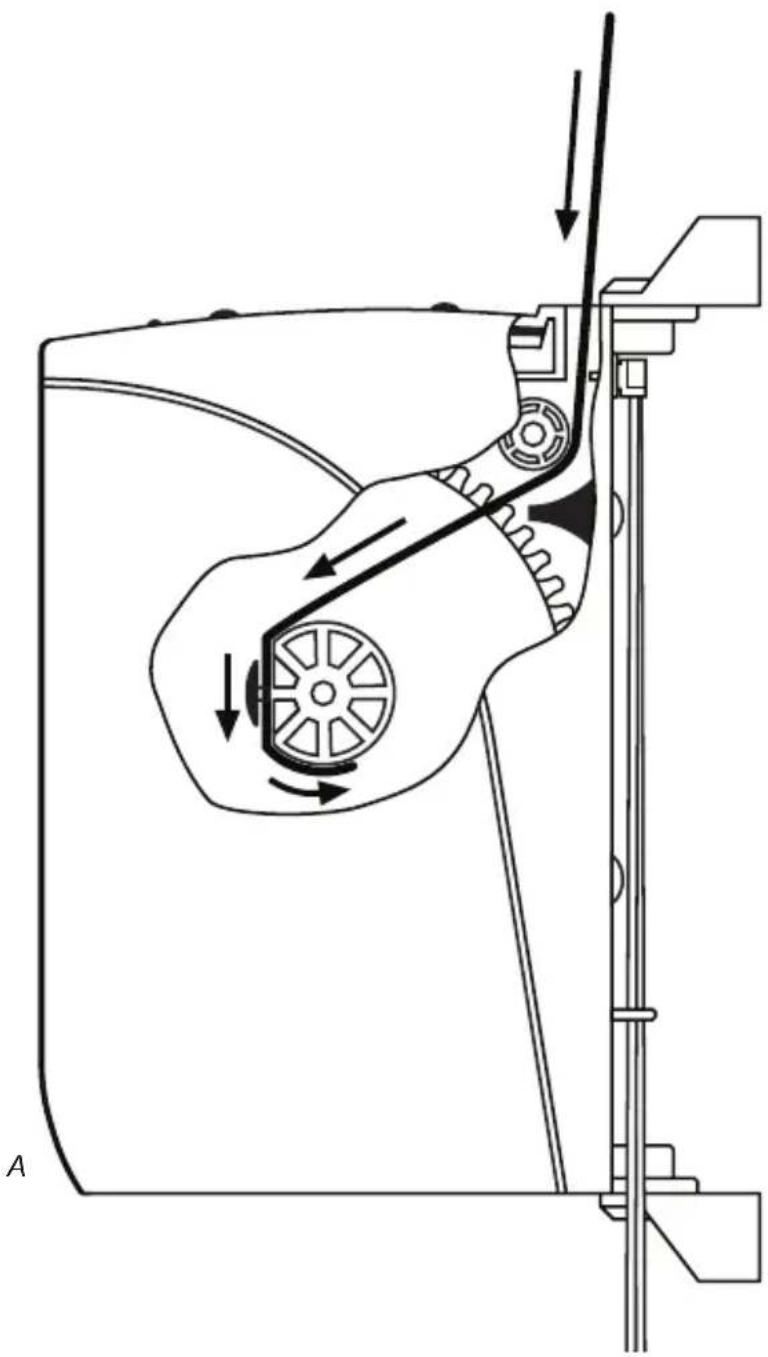

11.

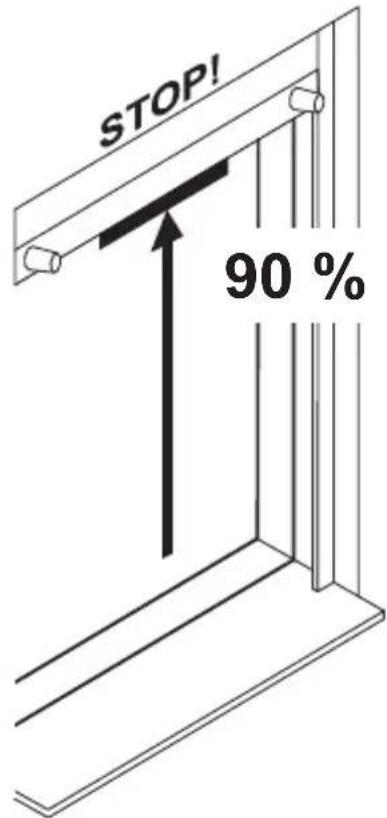

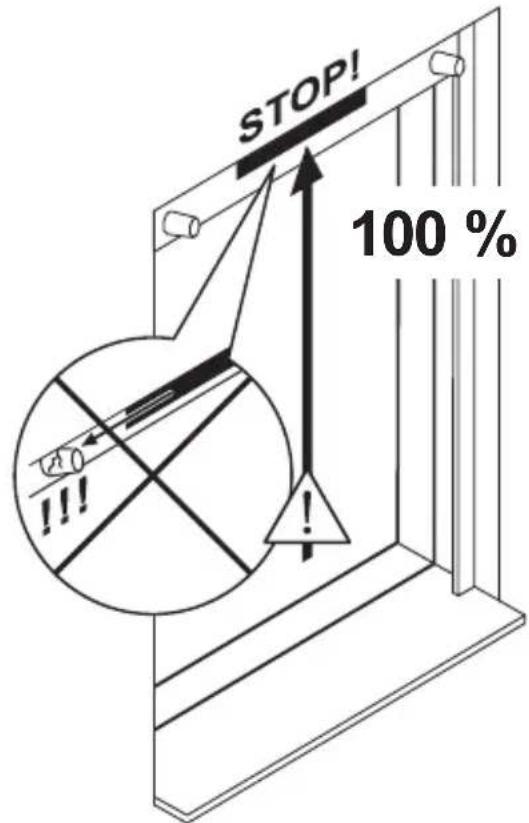

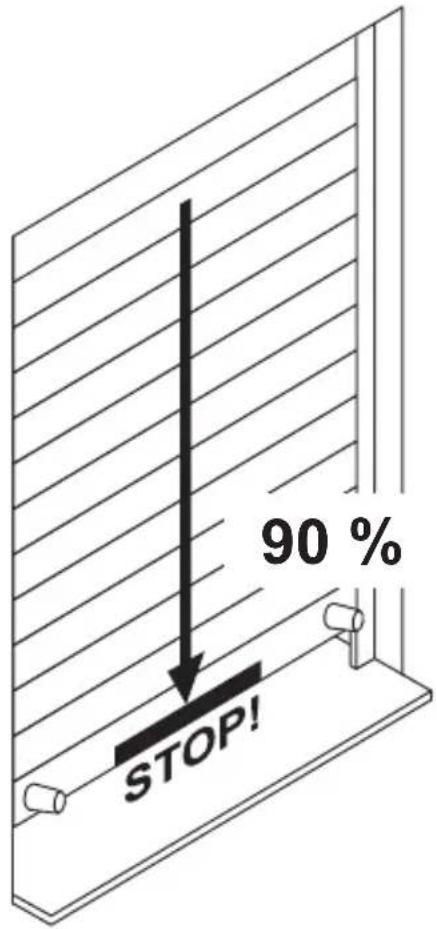

12.

13.

14.

C
15.

16.

D

17.

E

18.

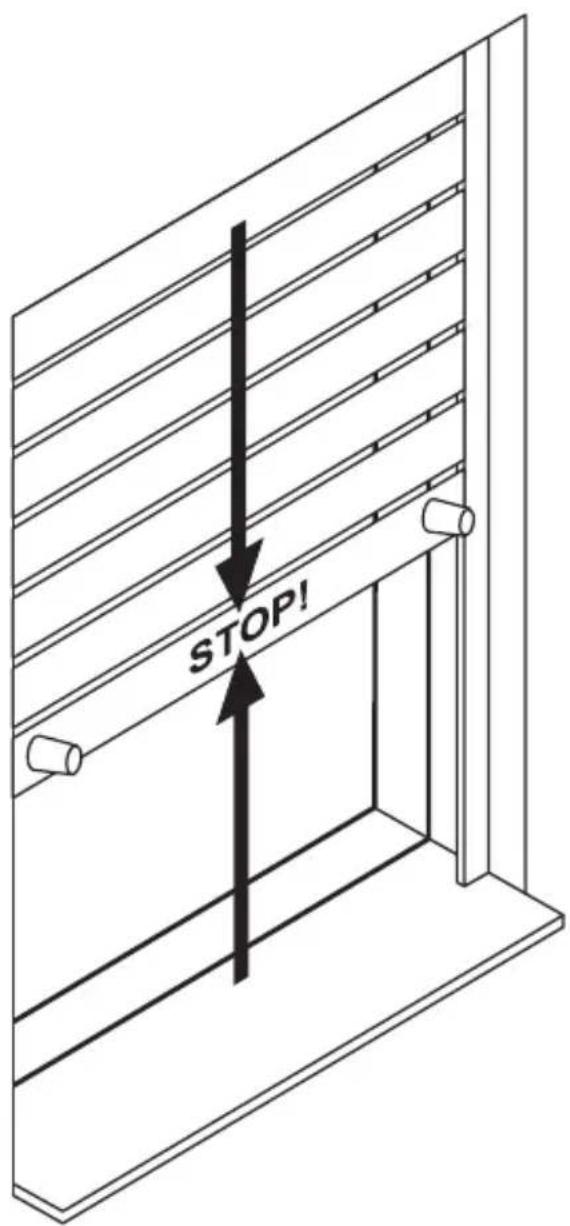

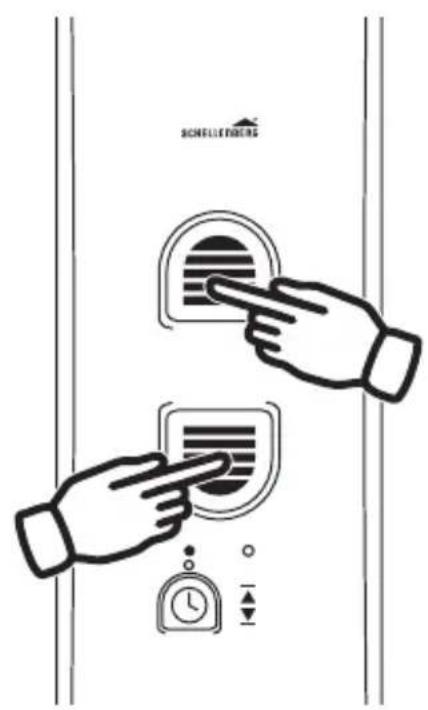

20.

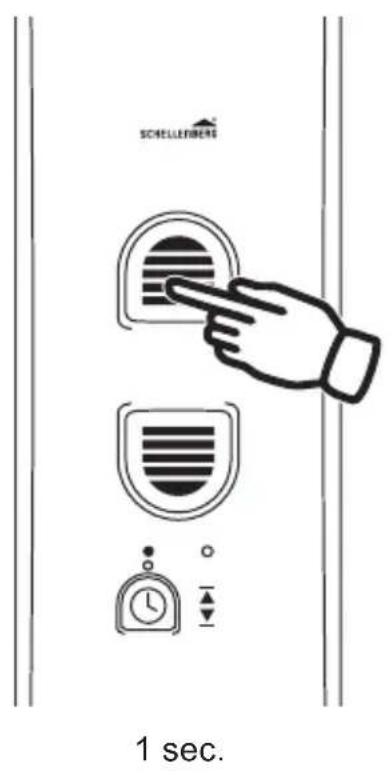

1 sec.

F

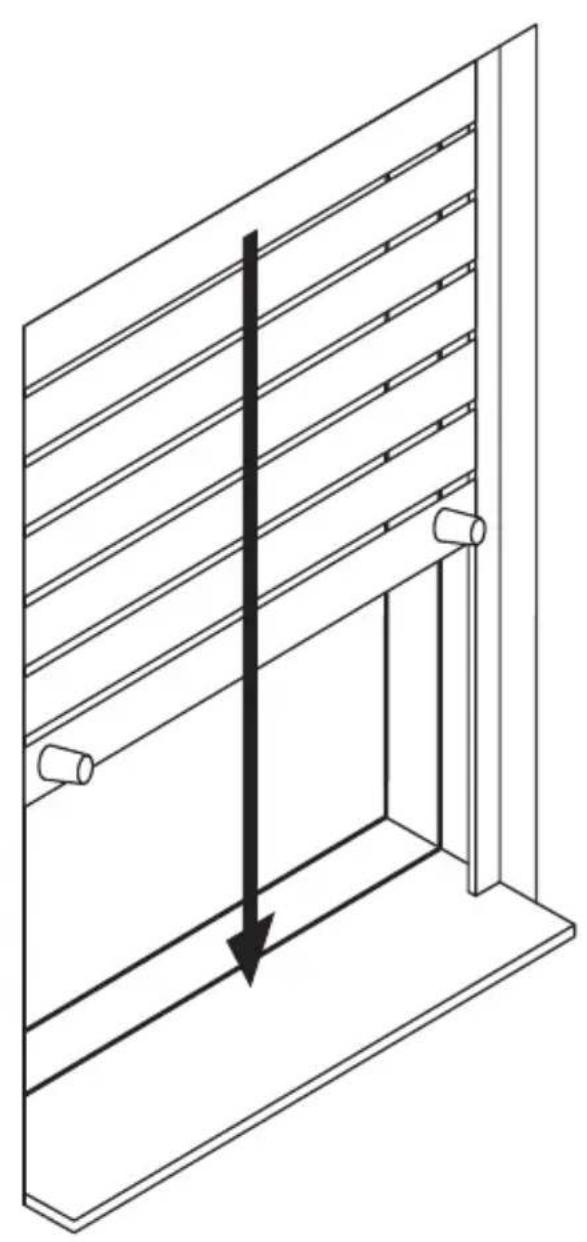

21.

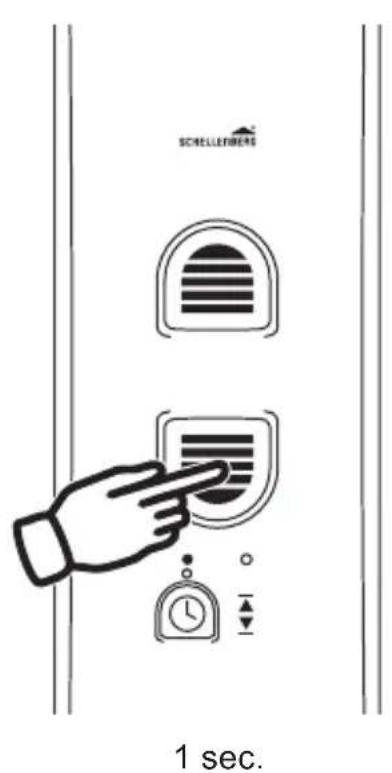

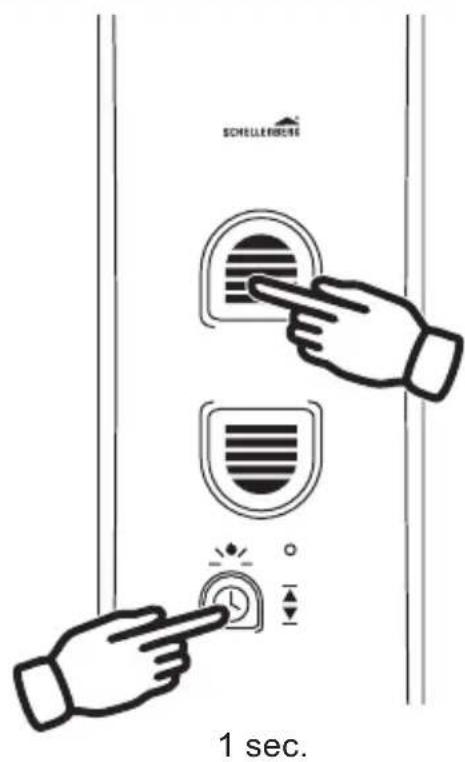

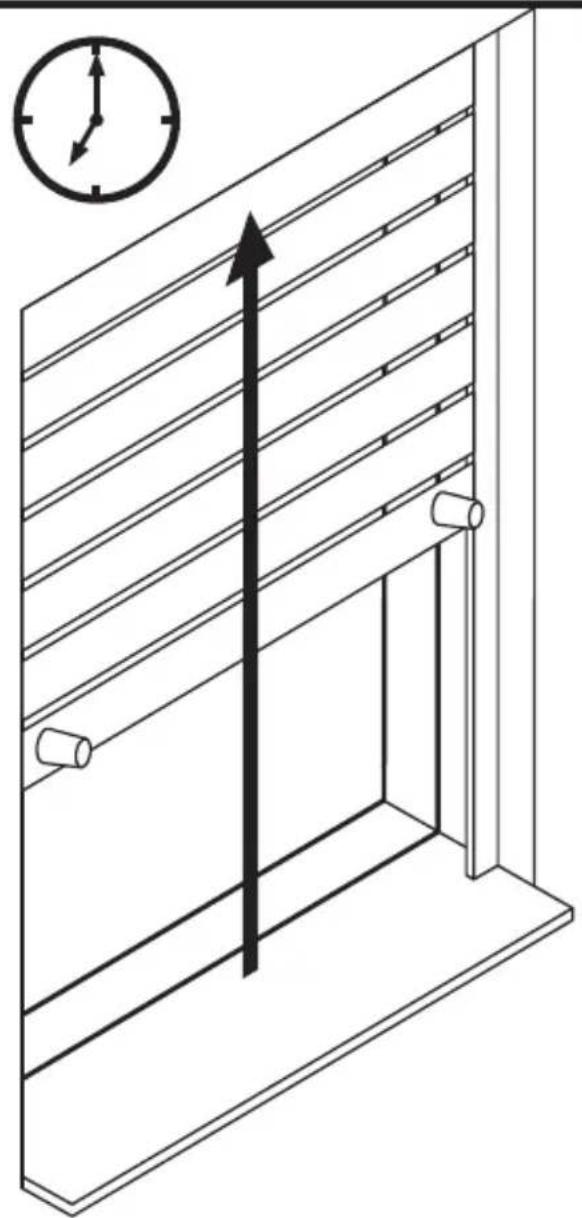

Hapat 21 dhe 22 duhet te kryhen një here ne kohen e specifikuar. Duhet te vendoset te pakten një kohë ndezjeje. p.sh. ne oren 7:00 te mengjesit

Korake 21 i 22 potrebno je obaviti Jednom u zeljeno vrijeme.
Mora biti podeseno barem jakno vrijeme uklapanja.
npr. u 7.00 sati ujutro

Kopake 21 n 22 trpe6a n3BpunTu jeiHOM y JxJbeHO BpeMe. Mopa 6nTu noDeuHo 6apem jeiHO BpeMe yKlanaHa. Hnp.y7.00 catu yjTy

Treguesi LED pulson pas një nderprerjeje trrymës, nëse ùshte vendosur me pare të pakten një kohë ndezjeje. Ndryshoni orarin e ndzjes pas një nderprerjeje trrymës.
