SEGURANÇA E INSTRUÇÖS

Estimado cliente,

Antes da montagem e da colocação emServiço,leiastemanualna integra.Observetodasinasinstruçõesdesegurarance,antes de dar inicio aostrabalhos.Gardeo manuale informedeosutilizadoresquanto aeventualisperigosrelativosaesteproduto.Emcasodamudançado

propietário, entrega que mesmo este manual ao novo proprietário. Em caso de danos resultantes da utilizesçao indevida ou da montagem Incorrecta, caduca a garantia e qualquer direito à mesma.

INSTRUÇÉS DE SEGURANÇA

Existe perigo de vida devido a umCHOque eletrico! Antes de travaicos em sistemas electricos, estes devem ser comutados para o estado livre de tensao.

• Tome medidas de segurarça contra a ligação inadvertida. O mesmo se aplicá em caso de manutenção e reparação em sistemas electricos de persiana.
• As ligações electrolyicas apenas podem ser efectuadas por professionais especializados autorizados.
• A instalação Incorrecta pode provocar danos materiais ou pessoas graves.
• Devem ser observados os regulamentos da companhia de distribuiçao de energia local, bem como todas as normas e regulamentos para a instalacao électrique.
• Utilizar o produit apenas em espaços secs ( classe de proteção IP20).
• O produit e a embalagem não são um brinquedo. Mantenha fora do alcance das crianças; existe perigo de ferimentos e de asfixia.
• NãoAbrir o produits;perigo de ferimentos.
• A tomada de rede e a fonte de alimentação devem ser sempre fácilmente acessíveis.

SCHellenBERG

• Mantenha as pessoas afastadas do raio de acção do sistema de persianas. O raio de acção do Sistema de persianas deve ser visível durante a operação. Existe perigo de ferimentos.
• Não se deve permitir que as crianças brinquem com o produits.

DECLARATION DE CONFORMIDADE UE

O enrolador de_precinta (n.° aftDE 22735, 22637) cumpre os requisitos aplicáceis das direitivas europeias e{nacionais. A conformidade foi verificada. O texto completeness da declaração de conformidade UE está disponible no segunte endereço de internet: http://www.schellenberg.de (item do menu "Servico" no Download-Center).

Não eliminar no lixo dométrico! O produito pode ser reciclado e entrega num centro de reciclagem ou num posto de recolha de residuos urbanos eletricos

Diretiva relativàs
máquinas 2006/42/CE

Diretiva CEM 2014/30/UE

Diretiva RSP 2011/65/UE

USO DE ACORDO COM A FINALIDADE

• O produits foi concebido exclusivamente para o controlo de sistemas de persianas.
• O Sistema de persianas e respectivas peças devem estar num estado irrepreensível. Qualquer defeito noSYSTEMA ou nas respectivas peças deve ser eliminado antes da montagem do produits.
• No local de utilizesao deve encontrar-se uma tomada de rede 230 V AC/ 50 Hz de livreAceso, providenciada pelo cliente (ver pagsa 206).
• A superficie de montagem para o produits deve ser plana.
• Use abenas peças de reposicao originais;asse mode evitará falhas de funciona-mentation ou danos no aparelho.
• Uma má guia da fita pode danificar a fita e sobrecarregar o produits desnecessa

riamente. Monte o produit de modo a que a fita entre no actionamento da fita das persianas o mais na vertical possivel. Desse modo, evitará fricção e desgaste.

• Uma outra utilização ou uma'utilisation que está para algo da prevista, é considerada incorrecta.
• A Alfred Schellenberg GmbH não se responsabiliza por danos subsequentes, danos materiais e danos pessoasis, em caso de'utilisation indevida.
• De acordo com a norma EN 13659, deve ter-se em atençao se as condições definiñas para a deslokacao das persianas respeitam a norma EN 12045. Na posicao desenrolada, aplicando uma forca de 150N no sentido ascendente, a deslokacao deve perfazer, no canto inferior,elo menos 40. Neste processo,deve ter-se em atençao o facto de a velocidade de subida da persiana nos ultimos 0,4m deer ser inferior a 0,2m / s .

UTILIZACOs INDEVIDAS

• Não é permitida a utilizesação do produits para outras和地区 de aplicação que não as previamente referidas.
• Ao utilizes o produit em和地区 exteriores, existe perigo de morte devido a curto-circuito ou如何去ecque elétrico.
• Nunca monte nem opere o produits em和地区 exterioriores.
• As fechaduras mecânicas de qualquer tipo não são adequadas para a operação automatizada com este produit.

DADOS TÉCNICOS

Numero de artigo 22735/22637

Tensão de funciona da fonte de alimentação

230VCA/50Hz

Potência nominal 29 W, max. 45 W, periodo curto

Potência em modo de espera aprox. < 0,7 W

Saia da fonte de alimentacao 24 V CC/1,2 A

Binário MdN = 2,5 Nm

DADOS TÉCNICOS

Velocidade max. 34 r.p.m.

Superficie de persiana max. 4,0 m

Forca de retração 7 kg na precinta

Operação de curta duração 5 minutos

Classe de proteção II

Grau de proteção IP 20 (apenas para espécOs secs)

Preciso de posicionamento 5 mm

Periodos de comutation 2 (para CIMA e para BAIXO)

Gama de ajuste do sistema automática de iluminação 3000 a 10.000 lux

Temperatura ambiente permitted 0 a 40^

Precisão do relógio aprox. +/− 1 minuto/mês

Dimensoes

Larguras da precinta permitidas

Comprimento da precinta (15 mm precinta padrão)

ver págin186

15 mm (miniprecinta)

5,5 m com espessura da precinta de 1,0 mm
4,3 m com espessura da precinta de 1,3 mm

Nivel de pressão acústica

LpA ≤ 70 ~dB(A)

Nota

As informações são values de referencia e são validas para uma situação de montagem ideal. Devido às condições no local, os values podem variar. Use o produit apenas com fitas de persianas com as medidas mentionadas anteriormente. Comprimentos e larguras errados de fita Cause am danos. Troque a fita da persiana, se os requisitos não foram cumpridos.

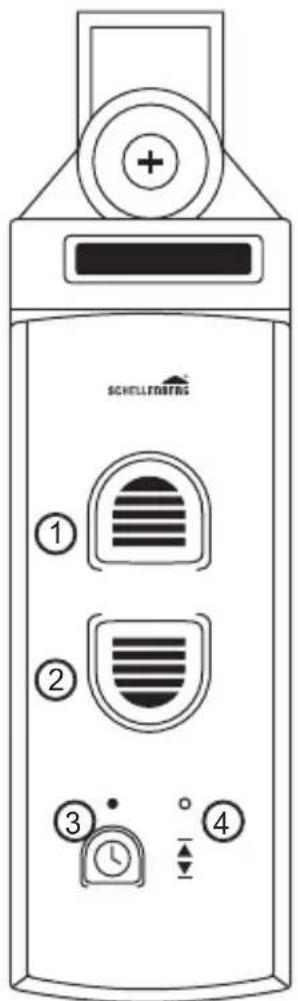

EXPLICACAO DOS BOTõesS

① Botão Para cima
Botao Para baixo
3 Botão Relógio com indicator LED

Estado do indicator LED (3)

Deslig

Lig

Intermitente

④ Botão Set (definir)

OBSAH

(1) Desbloquear a roda do enrolador
(2) Rodar a roda do enrolador para posicao
③ O gancho de fixaçãotica ahora visível (ver o passo 11)
4 Bloquear a roda do enrolador

Os passos 21 e 22 devem ser realizados uma vez para a definição da hora desejada. Deve ser ajustado, pelo menos, um periodo de comutatione por ex. às 7 horas

Kroky 21 a 22 musi byt jegnorazové provedeny v požadovanou dobu. Musi byt nastavena alespoñ Jedna spinaci doba. napr. v 7,00 rano
