Prekės ženklas	Schellenberg
Modelis	RolloDrive 35
Referencija	22735 / 22637
Produkto tipas	Elektrinis variklis ritininių žaliuzių
Maitinimo įtampa	230 V AC / 50 Hz (maitinimo blokas), išėjimas 24 V DC / 1,2 A
Vardinė galia	29 W (maks. 45 W trumpai)
Budėjimo galia	< 0,7 W
Variklio sukimo momentas	2,5 Nm
Sukimosi greitis	34 aps./min (maks.)
Maksimali traukimo jėga ant diržo	7 kg
Maksimalus ritininės žaliuzės plotas	4,0 m² (žaliuzei, kurios svoris 3 kg/m²)
Trumpalaikis veikimas	5 minutės
Apsaugos klasė	II
Apsaugos indeksas	IP20 (tik sausoms patalpoms)
Leistina aplinkos temperatūra	0 °C iki 40 °C
Leistinas diržo plotis	15 mm (mini diržas)
Maksimalus diržo ilgis	5,5 m (diržo storis 1,0 mm) / 4,3 m (diržo storis 1,3 mm)
Garso slėgio lygis	LpA ≤ 70 dB(A)
Padėties tikslumas	5 mm
Pagrindinės funkcijos	Kilimas, nusileidimas, galutinių padėčių nustatymas, automatinis režimas su laikmačiu, kliūčių ir užsikimšimų aptikimas, rankinis valdymas, saulės jutiklio parinktis
Priežiūra ir valymas	Valyti sausa šluoste. Nenaudoti agresyvių valiklių. Reguliariai tikrinti diržo būklę.
Sauga	Prieš bet kokius veiksmus atjunkite prietaisą. Naudoti tik patalpose. Laikyti vaikus atokiai. Neatidaryti gaminio.
Atsarginės dalys ir remontas	Naudoti tik originalias atsargines dalis. Gedimo atveju kreiptis į kvalifikuotą techniką.
Bendra informacija	Pilna instrukcija prieinama svetainėje notice-facile.com. Mašinų direktyva 2006/42/EB, EMS 2014/30/ES, RoHS 2011/65/ES.

Dažnai užduodami klausimai - RolloDrive 35 Schellenberg

Kaip sumontuoti variklį RolloDrive 35?

Vykdykite instrukcijoje nurodytus montavimo veiksmus: pritvirtinkite suvyniojimo ratą, įstatykite diržą, tada prijunkite maitinimo bloką. Įsitikinkite, kad diržas yra vertikaliai pavaroje. Prieš bet kokius veiksmus atjunkite maitinimą.

Kaip nustatyti galutines padėtis (viršutinę ir apatinę stabdymo vietas)?

Naudokite kilimo ir nusileidimo mygtukus, kad nustatytumėte žaliuzę norimoje padėtyje, tada paspauskite Nustatymo mygtuką, kad išsaugotumėte. Veiksmai išsamiai aprašyti instrukcijos C skyriuje.

Ką daryti, jei žaliuzė nesustoja tinkamoje padėtyje?

Atlikite galutinių padėčių keitimą/koregavimą (D skyrius). Jei problema išlieka, atstatykite gamyklinius nustatymus (H skyrius).

LED indikatorius mirksi, ką tai reiškia?

Mirksintis indikatorius rodo laukimo būseną arba klaidą, priklausomai nuo konteksto. Žiūrėkite LED būsenų lentelę instrukcijoje (Laikrodžio mygtukas).

Ar galiu naudoti šį variklį lauke?

Ne, variklis turi IP20 apsaugos klasę ir turi būti naudojamas tik sausose patalpose. Naudojimas lauke gali sukelti trumpąjį jungimą arba elektros smūgį.

Kaip perjungti į automatinį režimą su laikmačiu?

Pirmiausia nustatykite pageidaujamus atidarymo ir uždarymo laikus (F skyrius), tada perjunkite į automatinį režimą mygtuku Laikrodis (G skyrius).

Ar variklis aptinka kliūtis?

Taip, variklis turi kliūčių aptikimo funkciją (I skyrius). Jei susiduriama su kliūtimi, judesys sustoja ir trumpam pakeičia kryptį.

Kokia yra RolloDrive 35 budėjimo galia?

Budėjimo galia yra mažesnė nei 0,7 W.

Kaip pakeisti žaliuzės diržą?

Atjunkite maitinimą, atidarykite dėžę, atrakinkite suvyniojimo ratą, išimkite seną diržą ir įstatykite naują. Laikykitės nurodytų matmenų (plotis 15 mm, maks. ilgis 5,5 m, kai storis 1,0 mm).

Kur galiu atsisiųsti pilną instrukciją?

Instrukcija nemokamai prieinama PDF formatu svetainėje notice-facile.com. Taip pat galite užsakyti vertimą į savo kalbą, nurodydami savo el. pašto adresą.

NAUDOJIMO INSTRUKCIJA RolloDrive 35 Schellenberg

Reikalingi jrankiai 187
Pristatymo turinys 187

B Montavimas 188
C Galinés padéties nustatymas 207
D Galinés padéties keitimas / koregavimas 209
E Rankinis valdymas 210
F Automatinis darbo rezimas: Atidarymo ir uzdarymo laiko nustatymas 213
G Automatinis darbo režimas: Perjungimas is rankinio darbo režimo i automatinj ir atvirkšciai 218
H Gamykliniu parametry gražinimas 223

Kliuci atpažinimas 224
J Blokavimo atpažinimas 225
K Pasirinktini priedai: Saules jutiklis 226

Autorinés teasés saugomos, 2021 Alfred Schellenberg GmbH. Pasiliekamos visos teasés. Draudžiamas bet koks autoriu teisiu jstatymo neeidžiamas turinio naudojimas, ypac atkurimas, vertimas, keitimas arba perdavimas duomeny bazëse ar kitose elektroninese laikmenose ir sistemose.

SAUGUMAS IR NUODYMAI

Gerbiami Klientai,

priš montuodami ir pradedami eksploatuoti i'renginj perskaitykite visa šia instrukcija. Imdamiesi bet kokiu darbu paisykite visu saugumo nurodymu. Saugokite instrukcija ir informuokite kiekviena naudotoja apie galimus pavojus, kylančius šio gaminio eksploatacijos metu. Pasikeikui perduokite jam šia instrukcija, ji taip pat turi buti perduota ir kitam Gedimams del montavimo klaidu arba naudojimo ne pagal paskirtj atveju egalioja.

SAUGUMO NUODYMAI

Pavojus gyvybei del elektros smugio! Pries pradedant elektros irenginiuy montavimo, technines prieziuros, remonto ir kt. darbus butina nutraukti juelektros maitinimq.

• Apsaugokite juos nuo netycinio jsijungimo. Tai galoja ir atliekant elektriniu roletu jrenginiu techninés prieziuros ir remonto darbus.
• Elektros jungciu jrengimas turi buti atliekamas tik jgaliotu kvalifikuotu specialisty.
• Netinkamas jrengimas gali tapti sunkiu suzalojmu ir materialiniu nuostoliu priežastimi.
  Butina laikytis visu galiojanciu salies energijos tiekko normu ir instrukcju.
  Gaminj naudokite tik sausose patalpose (saugumo klase IP20).
  Gaminys ir jpakavimas nera zaislai. Laikykite juos vaikams neprieinamoje vietoje, nes jie gali susiestei arba uzdusti.
• Neatidarinékite gaminio - pavojus susižeisti.
• Tinklo kistukinis laidas ir tinklo dalis visuomet turi buti pasiekiamoje vietoje.
• Neleiskite Žmonëms būti roletu i'renginio zonoje. Røletu judejimo zona eksploataci-jos metu turi būti matoma. Kyla pavojus susižeisti.
• Neleiskite vaikams zaisti su gaminiu.

ES ATITIKTIES DEKLARACIJA

Žaliuziu mechanizmas (gam. nr. DE 22735, 637) atitinka taikomu Europos ir nacionaliniu direktyvu reikalavimus. Atitiktis buvo patvirtinta. Visa ES atitikties direktyvos teksta rasite šiuo adresu internete: http://www.schellenberg.de (Atsisiunitu centro dalyje „Aptarnavimas").

Neišmeskite su buitinémis atliekomis! Gaminys tinkamas gražinamajam perdirbimui, jj galima priduoti j antrinižaliavu surinkimo jmone arba kitabuitiniélektros prietaisu surinkimo aikstele

Mašinu direktyva 2006/42/EB

EMS direktyva 2014/30/ES

RoHS direktyva 2011/65/ES

NAUDOJIMAS PAGAL PASKIRT!

Gaminys skirts tik valdyti roletu jrenginj.
- Roletu jrenginys ir jo dalys turi buti nepriekaiistingos buklès. Pries montuojant gaminj butina pašalinti jrenginio arba jo daliu defektus.
- Užsakovas turi pasirūpinti, kad gaminio naudojimo vietoje būtý jrengtas laisvai pasiekiamas 230 V AC/ 50 Hz elektrós tinklo lizdas (žr. 206 psl.).
Gaminio montavimo paviršiai turi buti lygūs.
- Noredami isvengti klaidingo prietaiso Funktionavimo ar jo gedimu, naudokite tik originalias atsargines dalis.
- Netinkama dirzo kreipianchioj gali jj sugadinti arba per daug apkrauti gaminj. Gaminj montuokite taip, kad dirzas kiek jmanoma vertikaiai jvaziotu j roletu dirzo pavara. Taip isvengsite bereikalingos trinties ir nusidevejimo.
- Bet koksKitas gaminio naudiojimas laikomas naudiojimu ne pagal paskirtj.
- Už netiesioginius ir materialinius nuostolius bei asmenu sužalojimus del gaminio naudojimo ne pagal paskirti jmoné „Alfred Schellenberg GmbH" neatsako.

• Pagal EN 13659 normas būtina pasirūpinti, kad būtu paisoma roletu judèjimo taisykliu, nustatytu EN 12045 normose. Iśvniotoje būsenoje patraukus už apatinio krašto 150 N jęga, i'renginys turi pajudeti mažiausiai 40 mm. Todél būtina atkreipti démesi, kad roletu iśvyniojimo greitis paskutinius 0,4 m būtu mažesnis 0,2 m/s.

NAUDOJIMAS NE PAGAL PASKIRTJ

• Neleidžiama naudoti gaminio kitoms nei anksciau isvardytoms naudojimo sritims.
• Naudojant gaminji lauke, kyla pavojus gyvybei del trumpojo jungimo ir elektros smugio.
• Niekada nemontuokite ir nenaudokite gaminio lauke.
• Bet kokios rusies mechaninai užraktai neskirti naudoti su šiuo gaminiu automatizuotu režimu.

TECHNINIAI DUOMENYS

Gaminio kodas 22735/22637

Maitinimo bloko darbiné jtampa 230 V AC / 50 Hz

Vardine galia 29 W, maks. 45 W trumpalaiké

Budjimo rezimo galia apie < 0,7 W

Maitinimo bloko išvadas 24 V DC / 1,2 A

Sukimo momentas MdN = 2,5Nm

Maks. sukimosi greitis 34 aps./min.

Maks. ritininiu užuolaidu plotas 4,0 m ² (3 kg/m ² ritininiu užuolaidu plotas)

Galiné traukimo jega 7 kg ant dirzo

Trumpalaikis darbo režimas 5 minutes

Apsaugas klase II

Apsaugos laipsnis IP 20 (tik sausoms patalpoms)

Padéties nustatymo tikslumas 5 mm

TECHNINIAI DUOMENYS

Jungimo laiku skaicius 2 (AUKSTYN ir ZEMYN)

Saulès automatikos nustatymosritis

3000-10000lx

Leistina aplinkos temperatura 0-40°C

Laikrodžio tikslumas apie +/- 1 min./ men.

Matmenys 己 _ 1 186 psl.

Leistinas dirzo plotis 15 mm (minimalaus ilgio dirzas)

Dirzo ilgis

5,5 m, kai dirzo storis 1,0 mm

(standartinis dirzas, 15 mm)

4,3 m, kai dirzo storis 1,3 mm

Garso slégio lygis LpA

≤ 70 dB(A)

Pastaba

Pateikti duomenys yra orientaciniai ir atitinka idealias montavimo salygas. Priklausomai nuo uzsakovo pateiktu montavimo salygu, duomenys gali skirtis. Gaminj naudokite tik su anksciau nurodytu dydziu roletu dirzais. Netinkamas dirzu ilgis arba plotis gali tapti gedimo priezastimi. Pakeiskite sena dirza, jei sis neatininka reikalavimu.

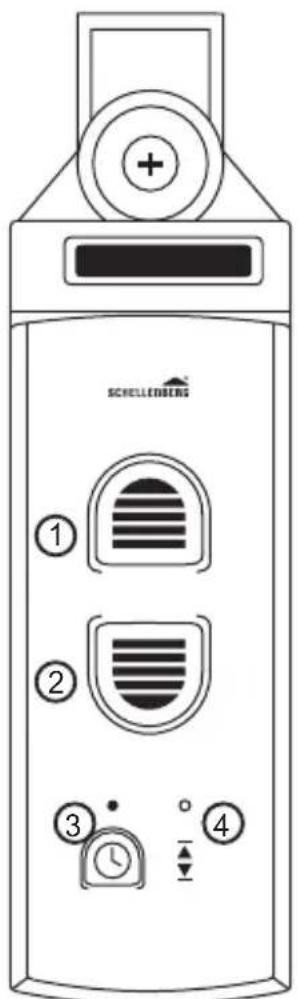

MYGTUKU PAAISKINIMAS

① Pakélimo mygtukas
(2) Nuleidimo mygtukas
③ Laiko mygtukas su šviesos diodo indikacija

Šviesos diodo indikacijos būsena (3)

Isv.

Iv.

Mirksi

Mygtukas „Set“
