Produkto tipas	Garažo durų automatikos įrenginys
Prekės ženklas	Schellenberg
Modelis	Drive Action
Kodai	60920, 60926
Darbinė įtampa	220-240 V AC, 50/60 Hz
Vardinė galia	200 W
Budėjimo galia	5 W
Maksimali jėga	500 N
Greitis	0,15 m/s
Integruotas apšvietimas	LED 12 V DC
Apšvietimo trukmė	3 minutės
Kodavimas	Rolling Code
Radijo dažnis	433,92 MHz
Darbinė temperatūra	-20°C iki +40°C
Maksimalus durų plotas	9 m²
Apsaugos indeksas	IP 20 (sausoms patalpoms)
Nešiojamas siųstuvas	4 kanalai, 433,92 MHz, 23A baterija
Suderinamų durų tipas	Sekcinės ir pakeliamos durys su spyruokline kompensacija
Avarinis atrakinimas	Taip, rankinis kabeliu
Garantija	2 metai

Dažnai užduodami klausimai - Drive Action Schellenberg

Kokio tipo duris gali įrengti Drive Action automatinis įrenginys?

Drive Action automatinis įrenginys skirtas sekcinėms ir pakeliamoms durims su spyruokline kompensacija, naudojimui privačiuose namuose ir sausose patalpose.

Kaip sumontuoti automatinį įrenginį prie lubų?

Montavimas prie lubų reikalauja pritvirtinti bėgį ir automatinį įrenginį pagal pateiktas schemas. Naudokite sieninius laikiklius ir tinkamas tvirtinimo detales. Įsitikinkite, kad lubos yra pakankamai tvirtos ir kad laikomasi saugos atstumų.

Kaip užprogramuoti nešiojamą siųstuvą?

Vienu metu paspauskite abu siųstuvo mygtukus 2 sekundes, tada laikykite paspaustą mygtuką 'Set' ir įjunkite automatinį įrenginį. Po 2 sekundžių atleiskite mygtuką. Programavimas baigtas.

Ką daryti nutrūkus elektros tiekimui ar sugedus?

Naudokite rankinį avarinį atrakinimą: patraukite raudoną kabelį, kad atjungtumėte duris nuo automatinio įrenginio. Tada galėsite rankiniu būdu atidaryti ar uždaryti duris. Dėmesio: durys gali nukristi, jei spyruoklės yra sugedusios.

Kaip sureguliuoti galinius jungiklius?

Nustatykite duris į norimą aukštą padėtį, tada sureguliuokite viršutinį galinį stabdiklį (R) prie bėgio. Tą patį padarykite su apatine padėtimi. Po reguliavimo atlikite pilną ciklą, kad patikrintumėte veikimą.

Kokios yra pagrindinės saugumo priemonės?

Prieš bet kokį darbą išjunkite įrenginį. Vaikai ir nekvalifikuoti asmenys neturi naudotis automatiniu įrenginiu. Reguliariai tikrinkite kliūčių aptikimą: padėkite 50 mm aukščio objektą po durimis – jos turi pakeisti kryptį. Pageidautina įrengti papildomą šviesos barjerą.

Kaip patikrinti kliūčių aptikimo sistemą?

Padėkite maždaug 50 mm aukščio kietą daiktą (pvz., medinį pleištą) po uždarymo briauna. Paleiskite uždarymą. Durys turi sustoti ir pakeisti kryptį, susidūrusios su kliūtimi. Jei taip neatsitinka, patikrinkite nustatymus ir kreipkitės į aptarnavimo centrą.

Kokia reguliari priežiūra yra būtina?

Kiekvieną mėnesį tikrinkite durų ir avarinio atrakinimo veikimą. Nuvalykite išorę sausa šluoste. Vizualiai patikrinkite kabelius, spyruokles ir tvirtinimo detales. Nereikia specialios priežiūros, jei naudojama sausose patalpose.

Ar galiu prijungti papildomus priedus?

Taip, automatinis įrenginys leidžia papildomai prijungti šviesos barjerą, sieninį jungiklį, raktinį jungiklį, papildomą garažo apšvietimą, išmaniojo telefono atidarymo įrenginį arba vartų kontaktą. Laikykitės prijungimo instrukcijų.

Kaip pašalinti nešiojamą siųstuvą?

Norėdami ištrinti visus įsimintus siųstuvus, laikykite paspaustą mygtuką 'Set' 10 sekundžių, kol pradės mirksėti LED lemputė. Visi kodai bus ištrinti. Tada galite iš naujo užprogramuoti norimus siųstuvus.

NAUDOJIMO INSTRUKCIJA Drive Action Schellenberg

Sauga ir nurodymai 120

Bendrieji saugos nurodymai 120

Naudojimas pagal paskirtį 120

Saugos nurodymai dėl eksploatacijos 121

Saugos nurodymai dèl naudojimo 122

Techninės priežiūros saugos, remonto ir valymo nurodymai 122

Garantijos sąlygos 122

ES atitikties deklaracija 123

Techniniai duomenys 124

Reikalingi jrankiai 185

Tiekiamas komplektas 185

A Montavimas 186

A1 Bėgelių montavimas .... 186

A2 Montavimas prie lubų 188

A3 Vartų montavimas 194

B Rankinio siųstuvo programavimas ....199

B1 Vartų valdymas 199

B2 Nepriklausomas šviesos valdymas 202

C Galinės padėties nustatymas 206

C1 Avarinis sustabdymas nustatant galinę padėtį 208

D Pasirenkami priedai 208

D1 Šviesos barjero prijungimas 209

D2 Sieninio jutiklio / raktinio jungiklio prijungimas 209

D3 Papildomo garažo apšvietimo prijungimas 210

D4 Prijungimas prie išmaniojo telefono garažo vartų atidarymo įrenginys ......210

D5 Suveriamų durų kontaktas prijungimas ....210

E Rankinio siųstuvo ištrynimas....211

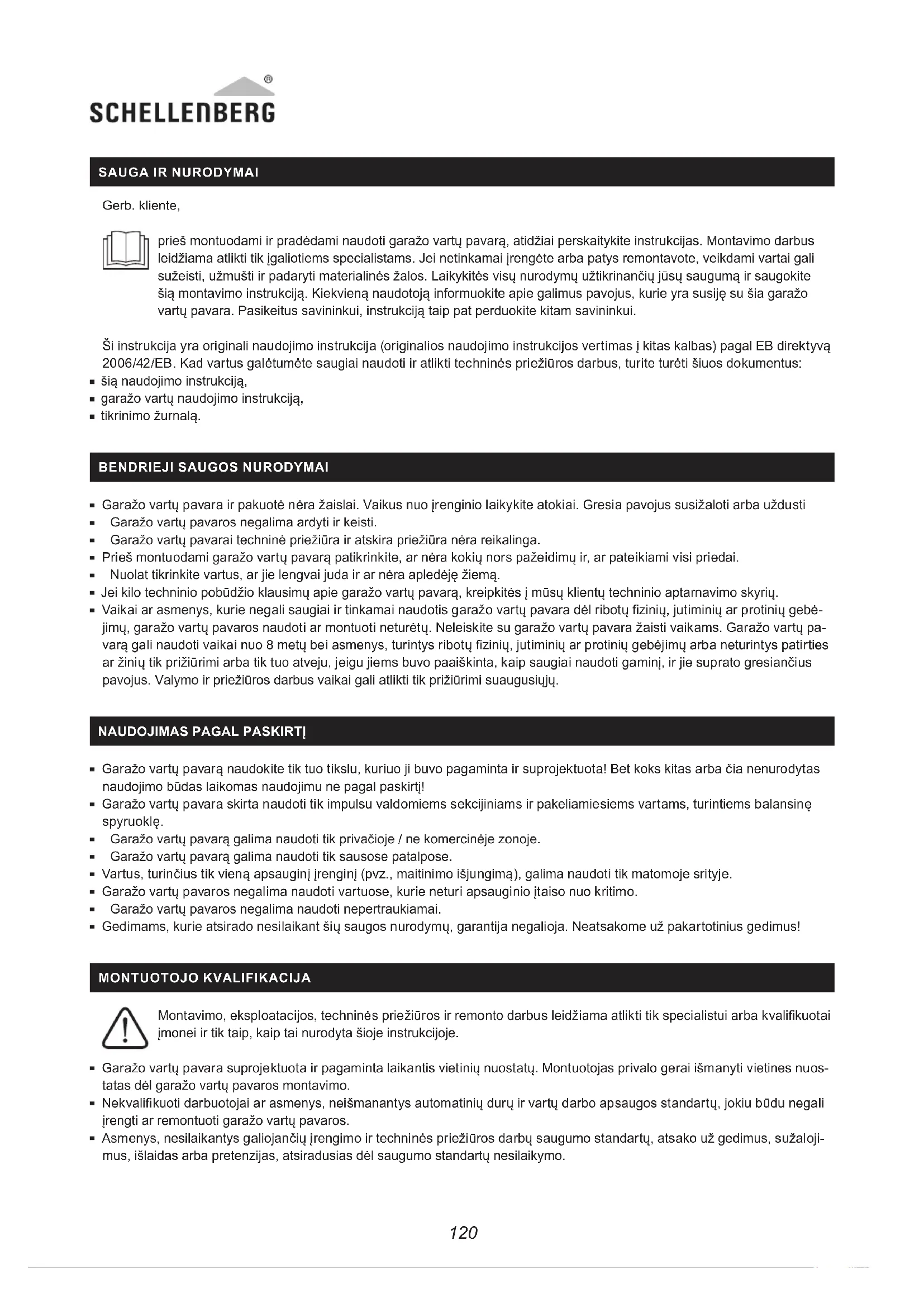

SAUGA IR NURODYMAI

Gerb. kliente,

prieš montuodami ir pradėdami naudoti garažo vartų pavarą, atidžiai perskaitykite instrukcijas. Montavimo darbus leidžiama atlikti tik įgaliotiems specialistams. Jei netinkamai įrengėte arba patys remontavote, veikdami vartai gali sužeisti, užmušti ir padaryti materialinės žalos. Laikykitės visų nurodymų užtikrinančių jūsų saugumą ir saugokite šią montavimo instrukciją. Kiekvieną naudotoją informuokite apie galimus pavojus, kurie yra susiję su šia garažo vartų pavarą. Pasikeitus savininkui, instrukciją taip pat perduokite kitam savininkui.

Ši instrukcija yra originali naudojimo instrukcija (originalios naudojimo instrukcijos vertimas i kitas kalbas) pagal EB direktyvą 2006/42/EB. Kad vartus galėtumėte saugiai naudoti ir atlikti techninės priežiūros darbus, turite turėti šiuos dokumentus:

■ šią naudojimo instrukcija,
■ garažo vartų naudojimo instrukciją,
■ tikrinimo žurnalą.

BENDRIEJI SAUGOS NURODYMAI

• Garažo vartų pavara ir pakuotė nėra žaislai. Vaikus nuo jrenginio laikykite atokiai. Gresia pavojus susižaloti arba uždusti
• Garažo vartų pavaros negalima ardyti ir keisti.
• Garažo vartų pavarai techninė priežiūra ir atskira priežiūra nėra reikalinga.
• Prieš montuodami garažo vartų pavarą patikrinkite, ar néra kokių nors pažeidimų ir, ar pateikiami visi priedai.
• Nuolat tikrinkite vartus, ar jie lengvai juda ir ar nėra apledėję žiemą.
• Jei kilo techninio pobūdžio klausimų apie garažo vartų pavarą, kreipkitės į mūsų klientų techninio aptarnavimo skyrių.
• Vaikai ar asmenys, kurie negali saugiai ir tinkamai naudotis garažo vartų pavara dėl ribotų fizinių, jutiminių ar protinių gebėjimų, garažo vartų pavaros naudoti ar montuoti neturėtų. Neleiskite su garažo vartų pavara žaisti vaikams. Garažo vartų pavarą gali naudoti vaikai nuo 8 metų bei asmenys, turintys ribotų fizinių, jutiminių ar protinių gebėjimų arba neturintys patirties ar žinių tik prižiūrimi arba tik tuo atveju, jeigu jiems buvo paaiškinta, kaip saugiai naudoti gaminį, ir jie suprato gresiančius pavojus. Valymo ir priežiūros darbus vaikai gali atlikti tik prižiūrimi suaugusiųjų.

NAUDOJIMAS PAGAL PASKIRT]

• Garažo vartų pavarą naudokite tik tuo tikslu, kuriuo ji buvo pagaminta ir suprojektuota! Bet koks kitas arba čia nenurodytas naudojimo būdas laikomas naudojimu ne pagal paskirtį!
• Garažo vartų pavara skirta naudoti tik impulsu valdomiems sekcijiniams ir pakeliamiesiems vartams, turintiems balansinę spyruoklę.
• Garažo vartų pavarą galima naudoti tik privačioje / ne komercinėje zonoje.
• Garažo vartų pavarą galima naudoti tik sausose patalpose.
• Vartus, turinčius tik vieną apsauginį įrenginį (pvz., maitinimo išjungimą), galima naudoti tik matomoje srityje.
• Garažo vartų pavaros negalima naudoti vartuose, kurie neturi apsauginio įtaiso nuo kritimo.
• Garažo vartų pavaros negalima naudoti nepertraukiamai.
• Gedimams, kurie atsirado nesilaikant šių saugos nurodymų, garantija negalioja. Neatsakome už pakartotinius gedimus!

MONTUOTOJO KVALIFIKACIJA

Montavimo, eksploatacijos, techninės priežiūros ir remonto darbus leidžiama atlikti tik specialistui arba kvalifikuotai įmonei ir tik taip, kaip tai nurodyta šioje instrukcijoje.

• Garažo vartų pavara suprojektuota ir pagaminta laikantis vietinių nuostatų. Montuotojas privalo gerai išmanyti vietines nuostatas dėl garažo vartų pavaros montavimo.
• Nekvalifikuoti darbuotojai ar asmenys, neišmanantys automatinių durų ir vartų darbo apsaugos standartų, jokiu būdu negali įrengti ar remontuoti garažo vartų pavaros.
• Asmenys, nesilaikantys galiojančių įrengimo ir techninės priežiūros darbų saugumo standartų, atsako už gedimus, sužalojimus, išlaidas arba pretenzijas, atsiradusias dėl saugumo standartų nesilaikymo.

PRIEŠ MONTAVIMA

Garažo vartų pavaros negalima naudoti labai jtemptiems vartams.

■Patikrinkite, ar vartus galite lengvai atidaryti ir uždaryti rankomis.

- Patikrinkite, ar teisingai nustatyta balansinė spyruoklė: vartus pakelkite į maždaug vieno metro aukštį ir po to juos paleiskite. Būdami tokioje padėtyje vartai neturėtų judėti nei žemyn, nei aukštyn.

Garažo vartų balansinę spyruoklę gali nustatyti tik kvalifikuotas asmuo.

- Garažo lubos turi būti pritaikytos montuoti garažo vartų pavarą. Patikrinkite, ar nereikia montuoti papildomų tvirti-nimo dalių.

SAUGOS NURODYMAI DÉL MONTAVIMO

- Atlikdami montavimo darbus privalote laikytis visų galiojančių darbų saugos bei elektros prietaisų eksploatacijos reglamentų. Privaloma laikytis nacionalinių direktyvų.

- Laikykitės instrukcijų ir nurodymų, pateiktų šioje montavimo instrukcijoje. Jei įrengiant kyla klausimų, kreipkitės į mūsų klientų techninio aptarnavimo skyrių (žr. galiniame puslapyje).

- Jei montavimo darbus atliksite laikydamiesi šios instrukcijos, išvengsite galimų grėsmių pagal DIN EN 13241-1.

- Prijungimo prie elektros tinklo darbus gali atlikti tik kvalifikuotas elektrikas.

- Garažo vartai turėtų būti subalansuoti. Nejudančius arba sunkiai judančius vartus privalote remontuoti. Būdami nesubalansuoti garažo vartai, vartų spyruoklės, laidai, diskai, laikikliai ir bėgeliai yra ypač įtempti ir gali sunkiai sužaloti. Nebandykite vartų nuimti, perstumti arba reguliuoti. Susiraskite tinkamus specialistus.

- Garažams neturintiems papildomos prieigos, reikia pasukamosios rankenos avarinio atrakinimo (gam. Nr.: 60553) arba avarinio atrakinimo spynos (gam. Nr.: 60511/60513). Šie įrenginiai esant gedimui arba dingus įtampai suteikia galimybę išeiti iš garažo.

- Prieš montuodami garažo vartų pavarą pašalinkite esamus užraktus ir spynas laikydamiesi garažo vartų montavimo instrukcijos, kad naudojantis garažo vartų pavara jai nebūtų trukdoma.

- Irenkite visus papildomus valdymo elementus (pvz., raktinj jungiklį (gam. Nr.: 25101/25103, 25102/25104) arba sieninį jutiklį (gam. Nr.: 60060/60061)) mažiausiai 1,5 m aukštyje ir matomoje garažo vartų dalyje, tačiau atokiau nuo judančių dalių ir taip, kad nepasiektų vaikai.

- Gerai matomoje vietoje arba netoli jungiklio pritvirtinkite įspėjamąjį nurodymą dėl prispaudimo pavojaus.

- Prie garažo vartų pavaros priklijuokite lipduką, informuojantį apie galimybę atrakinti rankiniu būdu.

- Prieš pradėdami naudoti garažo vartų pavarą įsitikinkite, kad vartų judėjimo trajektorijoje nėra klūčių.

- Prašome atidžiai perskaityti instrukcijas.

■ Montuodami, atkreipkite dėmesį j minimalius atstumus, pateiktus brėžiniuose.

Stebėkite, kad į garažo vartų pavaros galvutę arba bėgelių sistemą nepatektų gręžimo dulkių, purvo arba drožlių. Montuodami šias dalis kruopščiai uždenkite.

SAUGOS NURODYMAI DÉL EKSPLOATACIJOS

- Patikrinkite jungtį prie srovės šaltinio. Vertės turi atitikti pateiktas vertes šioje naudojimo instrukcijoje. Šią informaciją rasite ir garažo vartų pavaros specifikacijų lentelėje.

- Srovės šaltinio jungtis garaže privalo atitikti vietines nuostatas.

- Patikrinkite garažo vartų pavaros saugumo funkcijas, atlikdami tokius veiksmus: po pagrindiniu garažo vartų uždarymo kraštu padėkite maždaug 50 mm aukščio daiktą (pvz., medienos gabaliuką). Vartus paleiskite žemyn. Vartams susidūrus su kliūtimi, garažo vartų pavara turėtų judėti atgal ir daiktą atlaisvinti.

- Kad užtikrintumėte papildomą saugumą, naudokite papildomą šviesos barjerą (gam. Nr.: 60030/60031) ir reguliariai tikrinkite automatinį apsauginį judėjimą atbuline eiga.

- Pirmą kartą pakėlę vartus po užprogramavimo, patikrinkite saugos įtaisus (kliūčių atpažinimo įtaisą su maitinimo išjungimu, šviesos barjerus).

- Galutinio gaminio arba jų derinio „Alfred Schellenberg GmbH“ neleidžia naudoti tol, kol nepatvirtinta galutinio gaminio arba garažo vartų pavaros ir vartų derinio atitiktis pagal jiems taikomus, standartus, specifikacijas arba direktyvas. Jei abejojate, kreipkitės į kvalifikuotą montavimo įmonę.

SAUGOS NURODYMAI DÉL NAUDOJIMO

• Netinkamai veikianti saugumo ir kliūčių atpažinimo sistema gali padaryti materialinės žalos, sunkiai sužaloti arba net užmušti.
• Prieš įvažiuodami ar jeidami ir išvažiuodami ar išeidami iš garažo jsitikinkite, kad garažo vartai visiškai atidaryti ir yra ramybės būsenoje.
• Isitikinkite, kad išėję iš garažo visiškai uždarėte garažo vartus.
• Atkreipkite dėmesį į tai, kad atrakinus avariniu būdu, atidaryti garažo vartai del susilpnėjusių arba nutrūkusių spyruoklių gali staiga nukristi.
• Neleiskite su garažo vartų pavara ir rankiniu siųstuvu žaisti vaikams. Rankinį siųstuvą laikykite vaikams nepsie-kiamoje vietoje.
  Stebėkite judančius vartus. Pavojingoje garažo vartų srityje negali būti žmonių, kol vartai nebus visiškai atidaryti arba uždaryti.
• Garažo vartų pavarą, jei ji turi apsauginį įtaisą, naudokite tik matomoje srityje.
  ■ Niekada nestovékite po atidarytais vartais.
• Niekada nelieskite kreipiančiujų bėgelių, kai vartai juda.
• Niekada nejunkite tinklo įtampos (230 V / 50 Hz) prie jungiklio gnybtų.
  ■ Gali būti, kad būdamas kišenėje ar rankinėje, klaidingai suveiks rankinis siųstuvas.

TECHNINĖS PRIEŽIŪROS SAUGOS, REMONTO IR VALYMO NURODYMAI

Valydami, atlikdami techninės priežiūros darbus ir keisdami dalis garažo vartų pavarą išjunkite iš tinklo.

• Nuolat tikrinkite jrenginj. Ypač atidžiai tikrinkite, ar nenusidėvėję, nepažeisti ir yra stabilūs laidai, spyruoklės ir laikikliai. Ne- naudokite garažo vartų pavaros, jei ją reikia remontuoti arba reguliuoti.
• Draudžiama valyti arba taisyti garažo vartų pavarą vaikams, neprižiūrimiems suaugusiųjų.
• Reguliuoti, jei to reikia, gali tik kvalifikuotas asmuo.
• Kartą per mėnesį patikrinkite kaip veikia avarinis atrakinimas.
• Aptikę gedimą, nedelsdami kreipkitės į kvalifikuotą specialistą, kad patikrintų ir (arba) suremontuotų.
• Jei pastebėjote gedimą srovės tiekimo linijoje, paveskite ją pakeisti kvalifikuotam elektrikui.

GARANTIJOS SÁLYGOS

Užtikriname, kad mūsų gaminiai neturi medžiagos broko ir yra nepriekaištingai pagaminti. Garantija netaikoma gedimams, atsiradusiems dėl:

■ įprasto nusidėvėjimo juos naudojant;
■ netinkamo montavimo, prijungimo, valdymo arba naudojimo;
■ aukštesnės jėgos arba kitų išorinių veiksnių;
■ trečiujų asmenų atliktų techninės priežiūros ir remonto darbų;
■ trečiujų asmenų atliktų techninių pakeitimų;

Garantijos atveju gaminj pasirinktinai remontuojame arba pakeičiame kitu, analogišku SCHELLENBERG gaminiu. Irenginj pakeitus kitu arba suremontavus, garantijos laikas nepratęsiamas! Būtina garantijos sąlyga yra pirkimo kvitas. Siųsdami ire- ginj pridėkite ir pirkimo kvito kopiją bei trūkumo aprašymą.

Jūsų įsigytam „Schellenberg“ gaminiui taikoma 2 metų garantija, kuri pradedama skaičiuoti nuo gaminio įsigijimo dienos. Ši gamintojo garantija teikiama neapribojant jokių statutinių garantinių teisių, kurias jūs kaip vartotojas galite turėti pagal galiojančius įstatymus, įskaitant nuostatas dėl vartotojų apsaugos. Teikiama garantija neapriboja ir neatmeta numanomos garantijos nuostatų.

ES ATITIKTIES DEKLARACIJA

Garažo vartų pavara (60920, 60926) atitinka taikomų Europos ir nacionalinių direktyvų reikalavimus.

Atitiktis buvo patvirtinta. Visą ES atitikties direktyvos tekstą rasite šiuo adresu internete: http://www.schellenberg.de (Atsi-siuntimų centro dalyje „Aptarnavimas“).

Papildomai prie šių garažo vartų pavaros pridedama galiojanti ES atitikties deklaracija.

Neišmeskite su buitinėmis atliekomis! Garažo vartų pavara tinkama gražinamajam perdirbimui, ją galima priduoti į antrinių žaliavų surinkimo įmonę arba kitą buitinių elektros prietaisų surinkimo aikštelę.

2006/42/EB direktyva dél mašinų

Radijo jrenginių direktyva RED 2014/53/ES

RoHS direktyva 2011/65/ES

C Viduriniai bègeliai

D Galinis bégelis

E Sieninis laikiklis

F Garažo vartų pavara

G Pavaros adapteris

H Lankas

I Šešiakampé veržlé M6

J Jungiamasis varžtas „ilgas“ su kištuku spyruoklei

K Bégelio laikiklis

L Tvirtinimo prie lubų kampuotis

M Šešiakampis varžtas M6

N Vartų tvirtinimo apkaustas

O vartų gembė (švaistiklis)

P Jungiamasis varžtas „trumpas“ su kištuku spyruoklei

Q Lynas rankiniam vartų atblokavimui

R Viršutinė galinė atrama (Limit Block)

S Medsraigčiai

T Rankinis siųstuvas

Vartų ir sienai skirtų tvirtinimo medžiagų tiekiamame komplekte nėra.

TECHNINIAI DUOMENYS
DRIVE Action

Gam. Nr. 60920, 60926
Eksploatacinė įtampa 220 V – 240 V AC 50/60 Hz
Vardinė galia 200 W
Galia budėjimo režimu 5 W
Maksimali galia 500 N
Greitis 0,15 m/s
Apšvietimas LED 12 V DC
Švietimo trukmė 3 min.
Kodavimas Rolling Code
Radijo dažnis 433,92 MHz
Spinduliuojamoji galia	nėra efektyvios spinduliuojamos galios dėlnekryptinio radijo ryšio
Aplinkos temperatūra	Nuo -20°C iki +40°C
Maks. vartų plotas	9 m^2
Apsaugos lygis	IP 20. Tik sausoms vidaus patalpoms.
Apsaugos klasė

Rankinis siųstuvas

Gam. Nr.	60853
Modelis / rūšis	Rankinis siųstuvas su DRIVE 4 kanalais
Radijo dažnis 433,92 MHz
Spinduliuojamoji galia maks. 10 dBm / 10 mW
Įtampa 12 V DC
Baterijos tipas	23 A (šarminė baterija)
Apsaugos lygis	IP 20. Tik sausoms patalpoms.
Aplinkos temperatūra	-10° iki +55°C

SATURA RĀDĪTĀJS

LT Pastumkite garažo vartus i kuo aukštesnę galinę padėtį. Atsargiai, jei garažo vartų ratukų judėjimo trajektorija neapsaugota, vartai gali nukristi!

LT Vienu metu nuspauskite abu mygtukus ir laikykite 2 sekundes.

LT Paspauskite „Set“ mygtuką ir laikykite jį nuspaudę. Tuo metu į rozetę jkiškite garažo vartų pava-ros kištuką.
