Produkttyp	Garagentorantrieb
Marke	Schellenberg
Modell	Drive Action
Referenzen	60920, 60926
Betriebsspannung	220-240 V AC, 50/60 Hz
Nennleistung	200 W
Standby-Leistung	5 W
Maximale Zugkraft	500 N
Geschwindigkeit	0,15 m/s
Integrierte Beleuchtung	LED 12 V DC
Beleuchtungsdauer	3 Minuten
Codierung	Rolling Code
Funkfrequenz	433,92 MHz
Betriebstemperatur	-20°C bis +40°C
Maximale Türfläche	9 m²
Schutzart	IP 20 (trockene Räume)
Handsender	4 Kanäle, 433,92 MHz, Batterie 23A
Kompatible Türart	Sektionaltore und Schwingtore mit Federausgleich
Notentriegelung	Ja, manuell über Seilzug
Garantie	2 Jahre

Häufig gestellte Fragen - Drive Action Schellenberg

Welche Türart kann der Drive Action Antrieb ausstatten?

Der Drive Action Antrieb ist für Sektionaltore und Schwingtore mit Federausgleich konzipiert, für den privaten Gebrauch und in trockenen Räumen.

Wie montiert man den Antrieb an der Decke?

Die Deckenmontage erfordert die Befestigung der Schiene und des Antriebs gemäß den mitgelieferten Plänen. Verwenden Sie die passenden Wandhalterungen und Befestigungen. Stellen Sie sicher, dass die Decke ausreichend stabil ist und die Sicherheitsabstände eingehalten werden.

Wie programmiert man den Handsender?

Drücken Sie gleichzeitig beide Tasten des Senders für 2 Sekunden, halten Sie dann die 'Set'-Taste gedrückt, während Sie den Antrieb einstecken. Lassen Sie die Taste nach 2 Sekunden los. Die Programmierung ist damit abgeschlossen.

Was tun bei Stromausfall oder Störung?

Verwenden Sie die manuelle Notentriegelung: Ziehen Sie am roten Seil, um die Tür vom Antrieb zu lösen. Sie können die Tür dann manuell öffnen oder schließen. Achtung, die Tür kann bei defekten Federn herabfallen.

Wie stellt man die Endanschläge ein?

Bringen Sie die Tür in die gewünschte obere Position und stellen Sie den oberen Endanschlag (R) an der Schiene ein. Verfahren Sie ebenso für die untere Position. Führen Sie nach der Einstellung einen vollständigen Zyklus durch, um die Funktion zu überprüfen.

Welche Sicherheitsvorkehrungen sind wesentlich?

Trennen Sie vor jedem Eingriff das Gerät vom Stromnetz. Kinder und nicht qualifizierte Personen dürfen den Antrieb nicht bedienen. Überprüfen Sie regelmäßig die Hinderniserkennung: Legen Sie einen 50 mm hohen Gegenstand unter die Tür, sie muss die Fahrtrichtung umkehren. Installieren Sie vorzugsweise eine optionale Lichtschranke.

Wie testet man die Hinderniserkennung?

Legen Sie einen festen Gegenstand von etwa 50 mm Höhe (z. B. einen Holzkeil) unter die Schließkante. Starten Sie einen Schließvorgang. Die Tür muss anhalten und die Fahrtrichtung umkehren, wenn sie auf das Hindernis trifft. Ist dies nicht der Fall, überprüfen Sie die Einstellungen und wenden Sie sich an den Kundendienst.

Welche regelmäßige Wartung ist erforderlich?

Überprüfen Sie monatlich die einwandfreie Funktion der Tür und der Notentriegelung. Reinigen Sie die Außenseite mit einem trockenen Tuch. Kontrollieren Sie die Kabel, Federn und Befestigungen visuell. Bei Verwendung in trockenen Räumen ist keine spezielle Wartung erforderlich.

Kann ich zusätzliches Zubehör anschließen?

Ja, der Antrieb ermöglicht den Anschluss von optionalem Zubehör wie einer Lichtschranke, einem Wandschalter, einem Schlüsselschalter, einer zusätzlichen Garagenbeleuchtung, einer Smartphone-Öffnungsvorrichtung oder einem Torflügelkontakt. Beachten Sie die Anschlusshinweise.

Wie löscht man einen Handsender?

Um alle gespeicherten Handsender zu löschen, halten Sie die 'Set'-Taste 10 Sekunden lang gedrückt, bis die LED blinkt. Alle Codes werden dann gelöscht. Anschließend können Sie die gewünschten Sender neu programmieren.

BEDIENUNGSANLEITUNG Drive Action Schellenberg

Sicherheit und Hinweise 6

Allgemeine Sicherheitshinweise 6

Bestimmungsgemäße Verwendung 6

Sicherheitshinweise zur Montage 7

Sicherheitshinweise zur Inbetriebnahme 7

Sicherheitshinweise zum Betrieb 8

Sicherheitshinweise zur Wartung, Reparatur und Reinigung 8

Garantiebedingungen 8

EU-Konformitätserklärung 9

Legende zum Lieferumfang 10

Technische Daten 10

Benötigte Werkzeuge 185

Lieferumfang 185

A Montage 186

A1 Schienenmontage 186

A2 Deckenmontage 188

A3 Tormontage 194

B Handsender anlernen 199

B1 Torsteuerung 199

B2 Separate Lichtsteuerung 202

C Endlageneinstellung 206

C1 Gefahrenstopp während der Endlageneinstellung 208

D Optionales Zubehör 208

D1 Anschluss Lichtschranke 209

D2 Anschluss Wandtaster/Schlüsselschalter 209

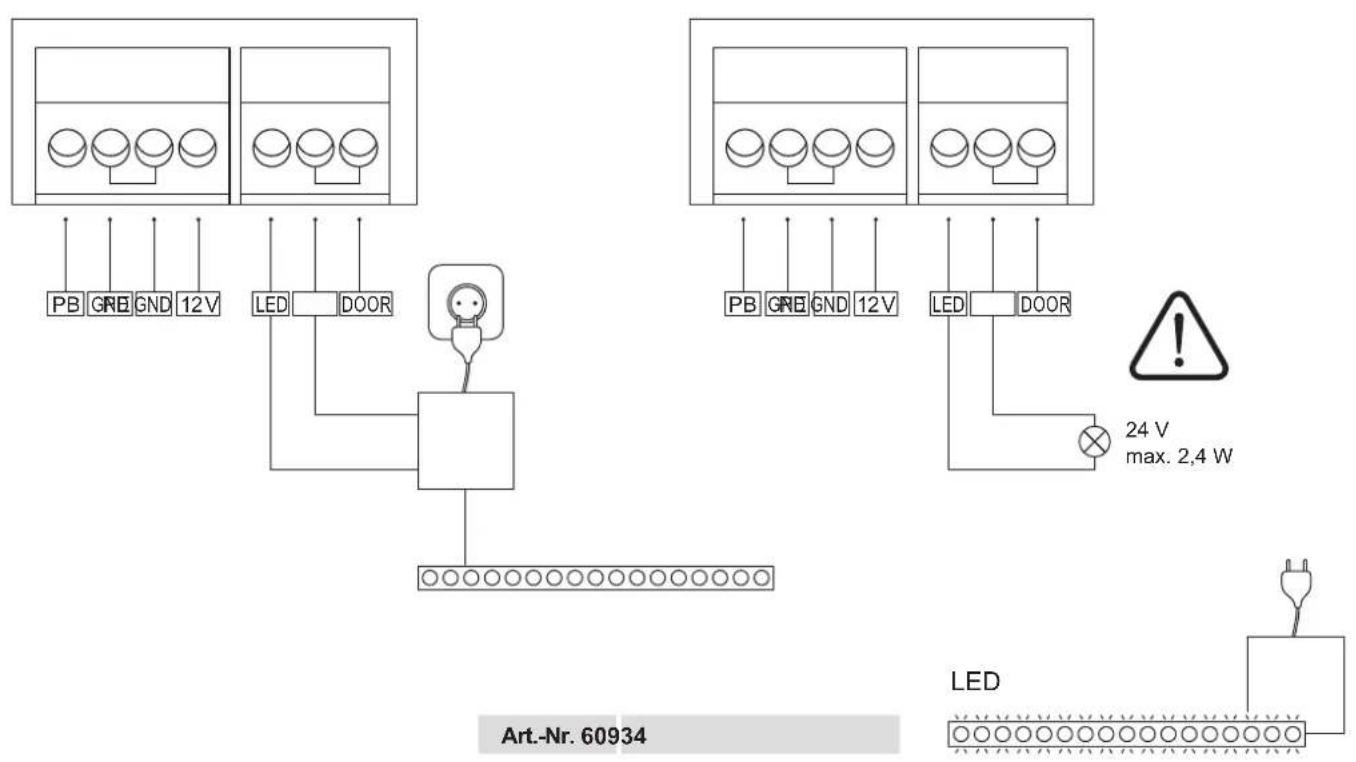

D3 Anschluss Garagenzusatzbeleuchtung 210

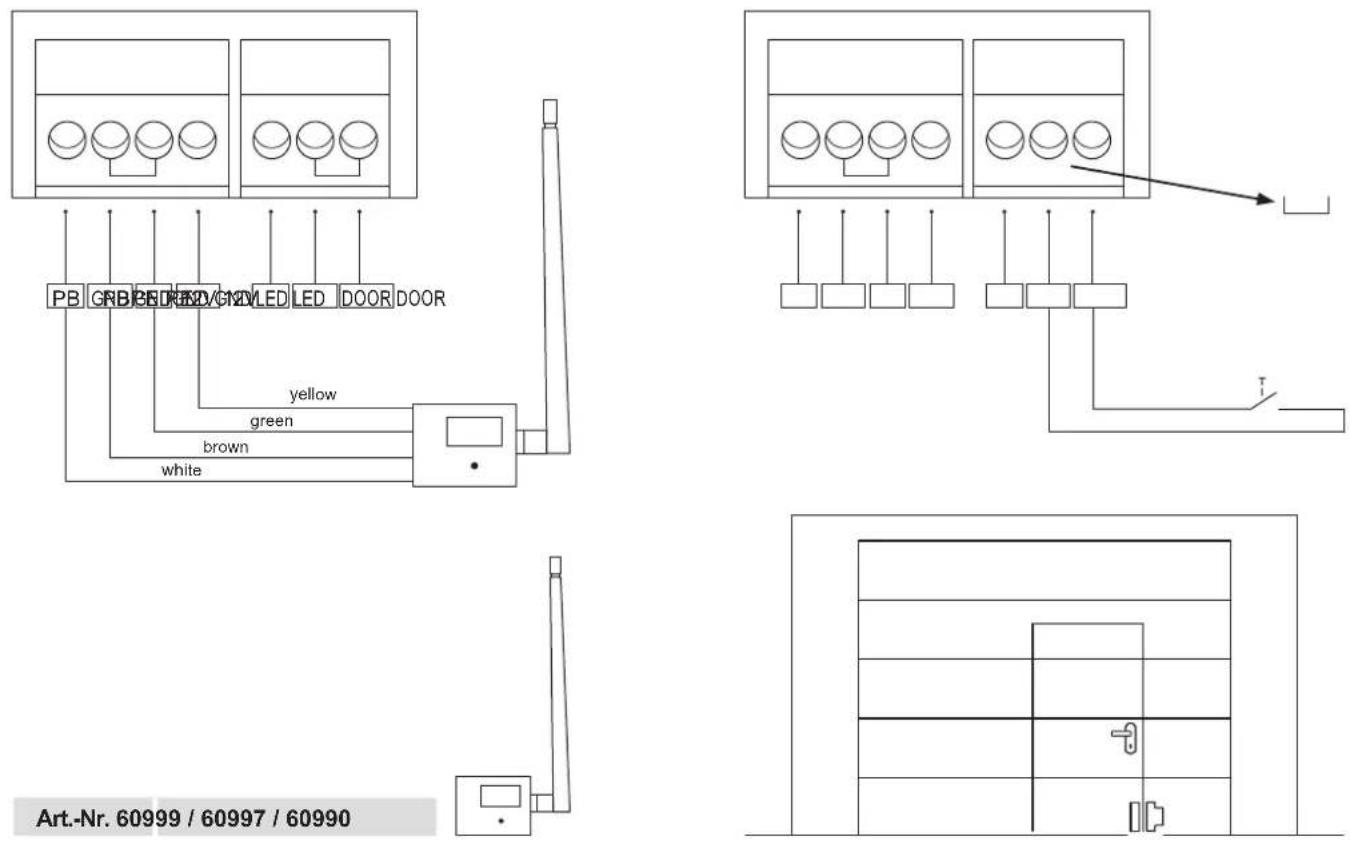

D4 Anschluss Smartphone Garagentoröffner 210

D5 Anschluss Schlupftürkontakt 210

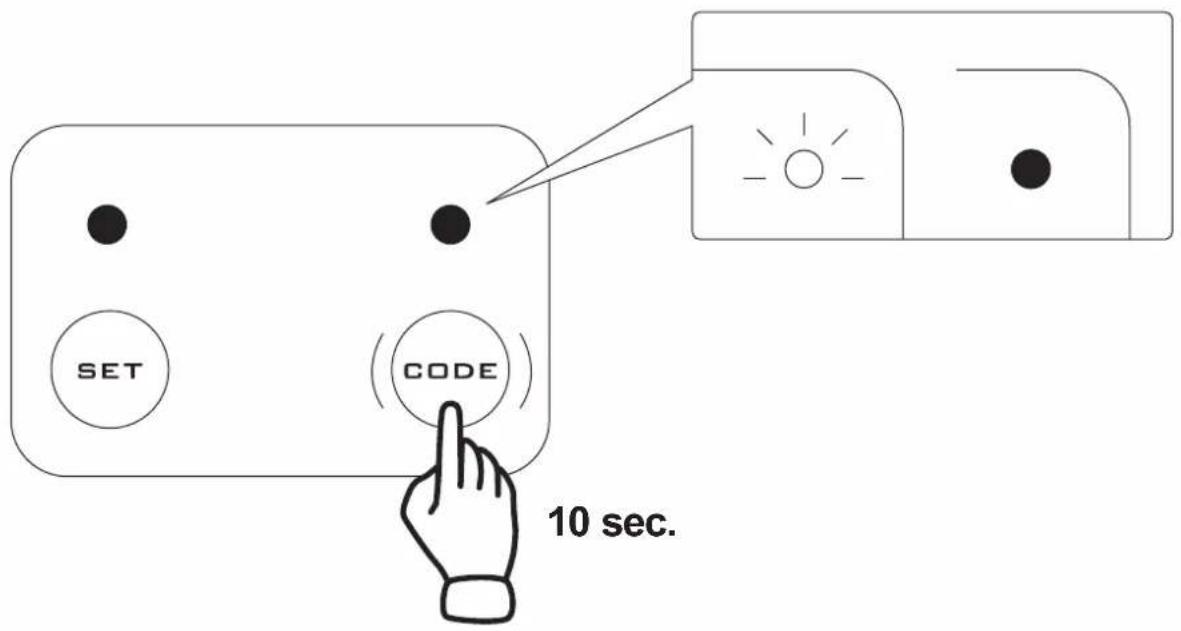

E Handsender löschen 211

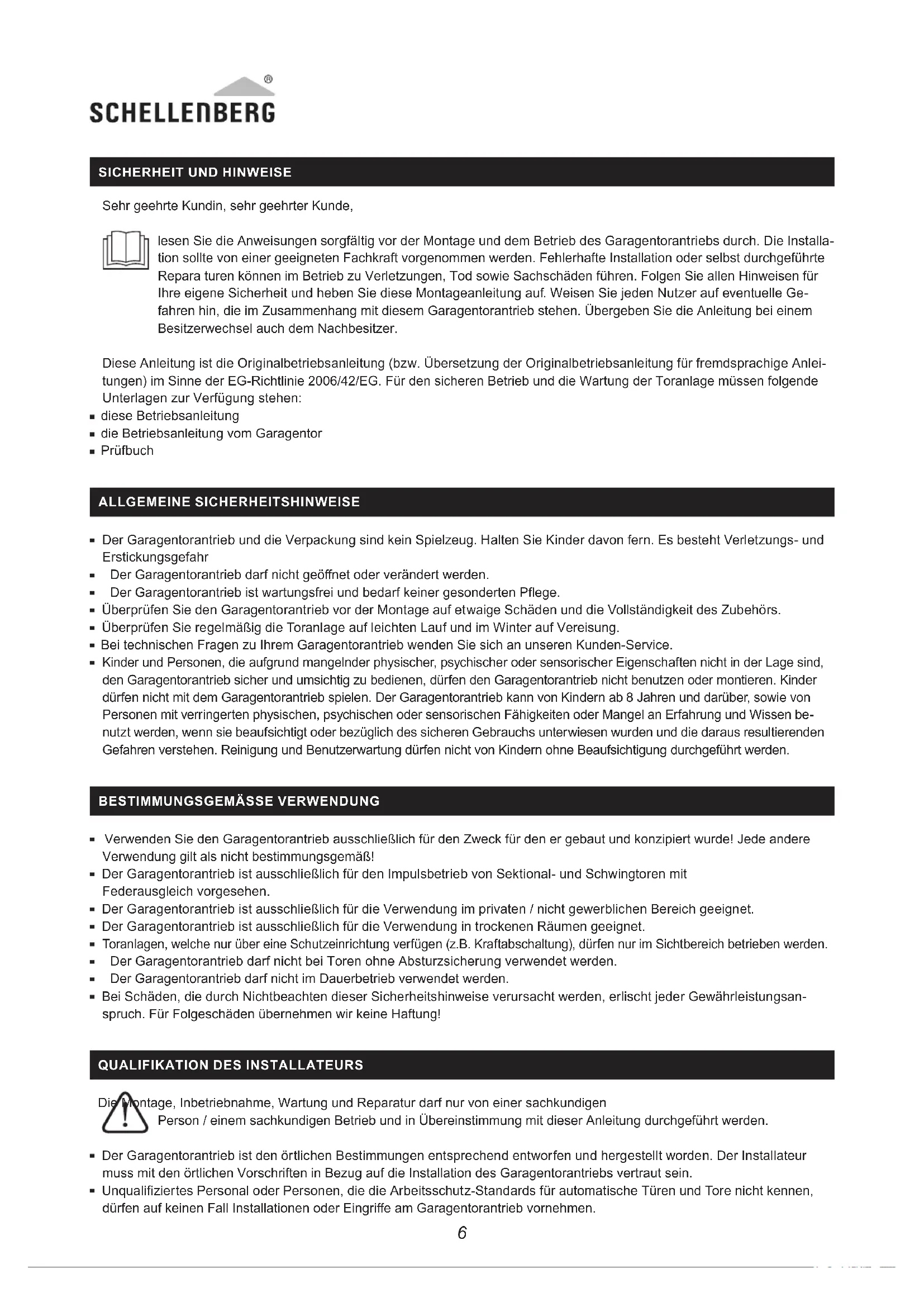

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie die Anweisungen sorgfältig vor der Montage und dem Betrieb des Garagentorantriebs durch. Die Installation sollte von einer geeigneten Fachkraft vorgenommen werden. Fehlerhafte Installation oder selbst durchgeführte Repara turen können im Betrieb zu Verletzungen, Tod sowie Sachschäden führen. Folgen Sie allen Hinweisen für Ihre eigene Sicherheit und heben Sie diese Montageanleitung auf. Weisen Sie jeden Nutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Garagentorantrieb stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer.

Diese Anleitung ist die Originalbetriebsanleitung (bzw. Übersetzung der Originalbetriebsanleitung für fremdsprachige Anleitungen) im Sinne der EG-Richtlinie 2006/42/EG. Für den sicheren Betrieb und die Wartung der Toranlage müssen folgende Unterlagen zur Verfügung stehen:

■ diese Betriebsanleitung
■ die Betriebsanleitung vom Garagentor
■ Prüfbuch

ALLGEMEINE SICHERHEITSHINWEISE

• Der Garagentorantrieb und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern. Es besteht Verletzungs- und Erstickungsgefahr
• Der Garagentorantrieb darf nicht geöffnet oder verändert werden.
• Der Garagentorantrieb ist wartungsfrei und bedarf keiner gesonderten Pflege.
• Überprüfen Sie den Garagentorantrieb vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs.
• Überprüfen Sie regelmäßig die Toranlage auf leichten Lauf und im Winter auf Vereisung.
• Bei technischen Fragen zu Ihrem Garagentorantrieb wenden Sie sich an unseren Kunden-Service.
• Kinder und Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind, den Garagentorantrieb sicher und umsichtig zu bedienen, dürfen den Garagentorantrieb nicht benutzen oder montieren. Kinder dürfen nicht mit dem Garagentorantrieb spielen. Der Garagentorantrieb kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, psychischen oder sensorischen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Verwenden Sie den Garagentorantrieb ausschließlich für den Zweck für den er gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!
• Der Garagentorantrieb ist ausschließlich für den Impulsbetrieb von Sektional- und Schwingtoren mit Federausgleich vorgesehen.
• Der Garagentorantrieb ist ausschließlich für die Verwendung im privaten / nicht gewerblichen Bereich geeignet.
• Der Garagentorantrieb ist ausschließlich für die Verwendung in trockenen Räumen geeignet.
• Toranlagen, welche nur über eine Schutzeinrichtung verfügen (z.B. Kraftabschaltung), dürfen nur im Sichtbereich betrieben werden.
• Der Garagentorantrieb darf nicht bei Toren ohne Absturzsicherung verwendet werden.
• Der Garagentorantrieb darf nicht im Dauerbetrieb verwendet werden.
• Bei Schäden, die durch Nichtbeachten dieser Sicherheitshinweise verursacht werden, erlischt jeder Gewährleistungsanspruch. Für Folgeschäden übernehmen wir keine Haftung!

age, Inbetriebnahme, Wartung und Reparatur darf nur von einer sachkundigen Person / einem sachkundigen Betrieb und in Übereinstimmung mit dieser Anleitung durchgeführt werden.

• Der Garagentorantrieb ist den örtlichen Bestimmungen entsprechend entworfen und hergestellt worden. Der Installateur muss mit den örtlichen Vorschriften in Bezug auf die Installation des Garagentorantriebs vertraut sein.
• Unqualifiziertes Personal oder Personen, die die Arbeitsschutz-Standards für automatische Türen und Tore nicht kennen, dürfen auf keinen Fall Installationen oder Eingriffe am Garagentorantrieb vornehmen.

- Personen, die die geltenden Sicherheitsnormen zur Installation und Wartung misachten, sind für Schäden, Verletzungen, Kosten, Ausgaben oder Ansprüche verantwortlich, welche aus der Nichtbeachtung der Sicherheitsnormen entstehen.

VOR DER MONTAGE

■Der Garagentorantrieb ist nicht für den Betrieb schwergängiger Tore ausgelegt.

■Prüfen Sie, ob sich das Tor von Hand leichtgängig öffnen und schließen lässt.

• Prüfen Sie, ob die Ausgleichsfedern richtig eingestellt sind, indem Sie das Tor auf ca. einen Meter anheben und lassen es dann los. Das Tor darf sich in dieser Stellung weder nach unten, noch nach oben bewegen.
  Das Nachstellen der Ausgleichsfeder am Garagentor darf nur von einer sachkundigen Person durchgeführt werden.
• Die Garagendecke muss für die Montage des Garagentorantriebes geeignet sein. Es ist zu prüfen, ob zusätzliche Befestigungsteile angebracht werden müssen.

SICHERHEITSHINWEISE ZUR MONTAGE

• Während den Montagearbeiten ist auf Einhaltung aller geltenden Vorschriften zur Arbeitssicherheit sowie aller geltenden Vorschriften für den Betrieb von elektrischen Geräten zu achten. Hierbei müssen die erforderlichen nationalen Richtlinien zwingend beachtet werden.
• Befolgen Sie die Anweisungen und Hinweise dieser Montageanleitung. Sollten Sie bei der Installation unsicher sein, nehmen Sie Kontakt mit unserem Kunden-Service auf (s. Rückseite).
• Mögliche Gefährdungen im Sinne der DIN EN 13241-1 werden durch die Montage nach dieser Anleitung vermieden.
• Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden.
• Das Garagentor sollte ausbalanciert sein. Unbewegliche oder schwergängige Tore müssen repariert werden. In einem nicht ausbalancierten Zustand sind Garagentore, Torfedern, Kabel, Scheiben, Halterungen und Schienen unter extremer Spannung, was zu schweren Verletzungen führen kann. Versuchen Sie nicht, das Tor zu lösen, zu verschieben oder zu richten. Suchen Sie eine geeignete Fachkraft auf.
• Für Garagen ohne zusätzlichen Zugang ist eine Notentriegelung für den Drehgriff (Art. Nr.: 60553) oder ein Notentriegelungsschloss (Art. Nr.: 60511/60513) notwendig. Diese Einrichtungen verhindern bei einem Defekt oder Spannungsausfall ein mögliches Aussperren aus der Garage.
• Entfernen Sie vor dem Einbau des Garagentorantriebes bestehende Verriegelungen und Schlösser gemäß der Montageanleitung des Garagentores, sodass die Benutzung des Garagentorantriebs nicht beeinträchtigt wird.
• Installieren Sie alle optionalen Bedienelemente (z.B. Schlüsselschalter (Art.Nr.: 25101/25103, 25102/25104) oder Wandtaster (Art.Nr.: 60060/60061)) in einer Höhe von mindestens 1,5 m und in Sichtweite des Garagentores, aber fern von sich bewegenden Teilen und außerhalb der Reichweite von Kindern.
• Befestigen Sie die Warnhinweise gegen das Einklemmen an einer gut sichtbaren Stelle oder in der Nähe des Schalters.
• Befestigen Sie den Aufkleber zur manuellen Entriegelung in der Nähe des Garagentorantriebs.
• Stellen Sie vor der Inbetriebnahme Ihres Garagentorantriebs sicher, dass sich keine Hindernisse im Fahrweg des Tores befinden.
  ■ Lesen Sie die Anweisungen sorgfältig.
• Beachten Sie bei der Montage die Mindestabstände analog der Zeichnungen.
• Bohrstaub, Schmutz oder Späne dürfen nicht in den Garagentorantriebskopf oder in das Schienensystem gelangen. Decken Sie diese Teile während Montagearbeiten sorgfältig ab.

SICHERHEITSHINWEISE ZUR INBETRIEBNAHME

• Überprüfen Sie Ihren Stromanschluss. Die Werte müssen mit den Werten in dieser Bedienungsanleitung übereinstimmen. Diese Angaben befinden sich auch auf dem Typenschild des Garagentorantriebs.
• Der Stromanschluss in der Garage muss den örtlichen Vorschriften entsprechen.
• Überprüfen Sie die Sicherheitsfunktionen des Garagentorantriebs wie folgt: Legen Sie einen ca. 50mm hohen Gegenstand (z.B. ein Stück Holz) unter die Hauptschließkante des Garagentores. Lassen Sie das Tor herunterfahren. Beim Auftreffen des Tores auf das Hindernis muss der Garagentorantrieb reversieren und den Gegenstand freigeben.
• Benutzen Sie für Ihre zusätzliche Sicherheit eine optionale Lichtschranke (Art.Nr.: 60030/60031) und überprüfen Sie regelmäßig den automatischen Sicherheitsrücklauf.
• Nach der Lernfahrt muss die Sicherheitseinrichtung (Hinderniserkennung mit Kraftabschaltung, Lichtschranke) überprüft werden.

- Die Inbetriebnahme des Endproduktes bzw. der Kombination ist von Seiten der Alfred Schellenberg GmbH so lange untersagt, bis die Konformität des Endproduktes bzw. der Kombination aus dem Garagentorantrieb und Garagentor auf Grundlage der hierfür geltenden Normen, Spezifikationen bzw. Richtlinien festgestellt ist. Im Zweifel sollte hierfür ein Montagefachbetrieb eingeschaltet werden.

SICHERHEITSHINWEISE ZUM BETRIEB

• Ein nicht einwandfrei funktionierendes Sicherheits-Hindernissystem kann zu Sachschäden, schweren Verletzungen oder gar zum Tod führen.
• Stellen Sie sicher, dass das Garagentor vollständig geöffnet ist und sich in Ruheposition befindet, bevor Sie in die oder aus der Garage fahren oder gehen.
• Stellen Sie sicher, dass das Garagentor nach dem Verlassen der Garage vollständig geschlossen ist.
• Achten Sie bei der Benutzung der Notentriegelung darauf, dass das geöffnete Garagentor wegen schwachen oder gebrochenen Federn plötzlich herunterfallen kann.
• Lassen Sie Kinder nicht mit dem Garagentorantrieb, einschließlich Handsendern spielen. Handsender sind von Kindern fern zu halten.
• Beobachten Sie das sich bewegende Tor. Personen dürfen sich nicht im Gefahrenbereich des Garagentores aufhalten, bis das Tor vollständig geöffnet oder geschlossen ist.
• Betreiben Sie den Garagentorantrieb nur im Sichtbereich sofern dieser nur über eine Sicherheitseinrichtung verfügt.
• Bleiben Sie niemals unter dem geöffneten Tor stehen.
  ■ Greifen Sie niemals während der Torfahrt in die Führungsschiene.
  ■ Legen Sie an den Anschlussklemmen des Garagentorantriebs niemals Netzspannung (230 V / 50 Hz) an.
• Es ist möglich, dass es zu ungewollten Fehlauslösungen des Handsenders und dadurch zu ungewollten Torfahrten kommt, wenn dieser in der Hosentasche oder Handtasche aufbewahrt wird.

SICHERHEITSHINWEISE ZUR WARTUNG, REPARATUR UND REINIGUNG

Während der Reinigung, Wartung und beim Austausch von Teilen muss der Garagentorantrieb vom Netz getrennt werden.

• Prüfen Sie die Anlage regelmäßig. Insbesondere sind Kabel, Federn und Halterungen auf Anzeichen von Verschleiß, Beschädigung oder Ungleichgewicht zu prüfen. Verwenden Sie den Garagentorantrieb nicht, wenn eine Reparatur oder Änderung der Einstellung erforderlich ist.
• Kinder dürfen keine Reinigung oder Instandsetzung am Garagentorantrieb ohne Aufsicht vornehmen.
• Eine eventuell erforderliche Anpassung darf nur von einer sachkundigen Person durchgeführt werden.
• Überprüfen Sie monatlich die Funktion der Notentriegelung.
• Bei einem Defekt muss unmittelbar eine sachkundige Person mit der Prüfung/Reparatur beauftragt werden.
• Bei einem Defekt der Netzanschlussleitung muss diese durch eine Elektrofachkraft ersetzt werden.

GARANTIEBEDINGUNGEN

Wir garantieren, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Ausgenommen von der Garantie sind Schäden, die verursacht sind durch:

■ nutzungsbedingten, normalen Verschleiß
- unsachgemäße Montage, Anschluss, Bedienung oder Behandlung
■ höhere Gewalt oder sonstige äußere Einflüsse
- unsachgemäße Wartung und Reparatur durch Dritte
■ technische Änderungen durch Dritte

Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei.

Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 2 Jahre (siehe Verpackungsaufdruck) und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Durch die Garantie wird die gesetzliche Gewährleistung weder ausgeschlossen oder eingeschränkt.

EU-KONFORMITÄTSERKLÄRUNG

Der Garagentorantrieb (60920, 60926) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-adresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Zusätzlich liegt diesem Garagentorantrieb eine aktuelle EU-Konformitätserklärung bei.

Nicht im Hausmüll entsorgen! Der Garagentorantrieb ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

Maschinenrichtlinie 2006/42/EG

Funkanlagenrichtlinie RED 2014/53/EU

RoHS-Richtlinie 2011/65/EU

EU-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU

LEGENDE ZUM LIEFERUMFANG

A Schiene inkl. Kette
B Verbindungsschienen
C Mittlere Schienen
D Endschiene
E Wandhalter
F Garagentorantrieb
G Antriebsadapter
H Bügel
I Sechskantmutter M6
J Bundbolzen „lang“ mit Federstecker
K Schienenhalter
L Deckenbefestigungswinkel
M Sechskantschraube M6
N Torbefestigungsbeschlag
O Torarm (Koppelstange)
P Bundbolzen „kurz“ mit Federstecker
Q Seil manuelle Torentriegelung
R Oberer Endanschlag (Limit Block)
S Bohrschrauben
T Handsender

Befestigungsmaterial für Tor und Wand ist nicht im Lieferumfang enthalten.

TECHNISCHE DATEN
DRIVE Action

Art.-Nr. 60920, 60926

Betriebsspannung 220 V - 240 V AC 50/60 Hz

Nennleistung 200 W

Standby-Leistung 5 W

Maximale Kraft 500 N

Geschwindigkeit 0,15 m/s

Beleuchtung LED 12 V DC

Leuchtdauer 3 Min.

Kodierung Rolling Code

Funk-Frequenz 433,92 MHz

Sendeleistung

Umgebungstemperatur

Max. Torgröße 9 m2

Schutzart

Schutzklasse

keine effektiv abgestrahlte Sendeleistung aufgrund unidirektionalem Funkbetrieb

-20°C bis +40°C

IP 20. Nur für trockene Innenräume.

Handsender

Art.-Nr. 60853

Modell / Art

Funk Frequenz

Sendeleistung max 10 dBm / 10 mW

Spannungsversorgung

Batterietyp

Schutzart

Umgebungstemperatur

Handsender DRIVE 4-Kanal

433,92 MHz

12 V DC

23 A (Alkaline Batterie)

IP 20. Nur für trockene Räume.

-10° bis +55°C

CONTENTS

Technische gegevens 28

TECHNISCHE GEGEVENS
DRIVE Action

Maskindirektiv 2006/42/EF Radiodirektiv RED 2014/53/EU RoHS-direktiv: 2011/65/EU ËMC-direktivet 2014/30/EU

TEGNFORKLARING FOR LEVERINGSOMFANGET

DE Schieben Sie das Garagentor in die höchstmögliche Endposition. Vorsicht, wenn der Laufweg der Rollen des Garagentores nicht gesichert ist, kann das Tor herunterfallen!

DE Betätigen Sie beide Tasten für 2 Sekunden gleichzeitig.

DE Drücken Sie die Taste „Set“ und halten Sie die Taste gedrückt. Währenddessen stecken Sie den Stecker des Garagentorantriebs in die Steckdose.

Art.-Nr. 25101 / 25103

Art.-Nr. 25102 / 25104

Art.-Nr. 60060 / 60061
