Drive Action - Garagepoort Schellenberg - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische garagedeuropener
Merk	Schellenberg
Model	Drive Action
Referenties	60920, 60926
Bedrijfsspanning	220-240 V AC, 50/60 Hz
Nominaal vermogen	200 W
Standby-vermogen	5 W
Maximale kracht	500 N
Snelheid	0,15 m/s
Geïntegreerde verlichting	LED 12 V DC
Verlichtingsduur	3 minuten
Codering	Rollende code
Radiofrequentie	433,92 MHz
Bedrijfstemperatuur	-20°C tot +40°C
Maximaal deuroppervlak	9 m²
Beschermingsgraad	IP 20 (droge ruimtes)
Draagbare zender	4 kanalen, 433,92 MHz, batterij 23A
Compatibel deurtype	Sectionale en kanteldeuren met veercompensatie
Noodontgrendeling	Ja, handmatig met kabel
Garantie	2 jaar

Veelgestelde vragen - Drive Action Schellenberg

Welk type deur kan de Drive Action automatische opener uitrusten?

De Drive Action automatische opener is ontworpen voor sectionale en kanteldeuren met veercompensatie, voor privégebruik en in droge ruimtes.

Hoe installeer ik de automatische opener aan het plafond?

Voor montage aan het plafond moet de rail en de opener worden bevestigd volgens de meegeleverde schema's. Gebruik de muursteunen en geschikte bevestigingen. Zorg ervoor dat het plafond voldoende stevig is en dat de veiligheidsafstanden worden nageleefd.

Hoe programmeer ik de draagbare zender?

Druk gedurende 2 seconden tegelijkertijd op beide knoppen van de zender, houd vervolgens de 'Set'-knop ingedrukt terwijl u de opener aansluit. Laat de knop na 2 seconden los. De programmering is nu voltooid.

Wat te doen bij stroomuitval of storing?

Gebruik de handmatige noodontgrendeling: trek aan de rode kabel om de deur los te koppelen van de opener. U kunt de deur dan handmatig openen of sluiten. Let op: de deur kan vallen als de veren defect zijn.

Hoe stel ik de eindschakelaars af?

Breng de deur in de gewenste hoge stand en stel vervolgens de bovenste eindschakelaar (R) op de rail af. Doe hetzelfde voor de lage stand. Voer na het afstellen een volledige cyclus uit om de werking te controleren.

Wat zijn de essentiële veiligheidsmaatregelen?

Schakel voor elke ingreep het apparaat uit. Kinderen en onbevoegden mogen de opener niet gebruiken. Controleer regelmatig de obstakeldetectie: plaats een object van 50 mm onder de deur, deze moet van richting veranderen. Installeer bij voorkeur een optionele lichtbarrière.

Hoe test ik de obstakeldetectie?

Plaats een stevig object van ongeveer 50 mm hoog (bijv. een houten wig) onder de sluitrand. Start een sluiting. De deur moet stoppen en van richting veranderen bij het tegenkomen van het obstakel. Als dit niet gebeurt, controleer dan de instellingen en neem contact op met de klantenservice.

Welk regelmatig onderhoud is nodig?

Controleer elke maand of de deur en de noodontgrendeling goed werken. Reinig de buitenkant met een droge doek. Controleer visueel de kabels, veren en bevestigingen. Vereist geen specifiek onderhoud indien gebruikt in droge ruimtes.

Kan ik extra accessoires aansluiten?

Ja, de opener kan optioneel worden aangesloten op een lichtbarrière, muurschakelaar, sleutelschakelaar, extra garagelicht, smartphone-openingssysteem of poortcontact. Volg de aansluitinstructies.

Hoe verwijder ik een draagbare zender?

Om alle opgeslagen zenders te wissen, houd de 'Set'-knop 10 seconden ingedrukt tot de LED knippert. Alle codes worden dan gewist. U kunt daarna de gewenste zenders opnieuw programmeren.

GEBRUIKSAANWIJZING Drive Action Schellenberg

Veiligheid en aanwijzingen 24

Algemene veiligheidsinstructies 24

Beoogd gebruik 24

Kwalificatie van de installateur 24

Vóór de montage 25

Veiligheidsinstructies voor de montage 25

Veiligheidsinstructies voor de inbedrijfstelling 25

Veiligheidsinstructies voor het gebruik 26

Veiligheidsinstructies voor het onderhoud, de reparatie en de reiniging 26

Garantievoorwaarden 26

EU-conformiteitsverklaring 27

Legenda bij de leveringsomvang 28

Benodigd gereedschap 185

Leveromvang 185

A Montage 186

A1 Railmontage 186

B Handzender aanleren 199

B1 Deuraansturing 199

B2 Afzonderlijke lichtsturing 202

C Instellen van eindpositie 206

C1 Gevaarstop bij het instellen van de eindstand 208

D Optionele toebehoren 208

D1 Aansluiting fotocel 209

D2 Aansluiting wandschakelaar / sleutelschakelaar 209

D3 Aansluiting extra garageverlichting 210

D4 Aansluiting Smartphone garagepoortopener 210

D5 Aansluiting Loopdeurcontact 210

E Handzender verwijderen....211

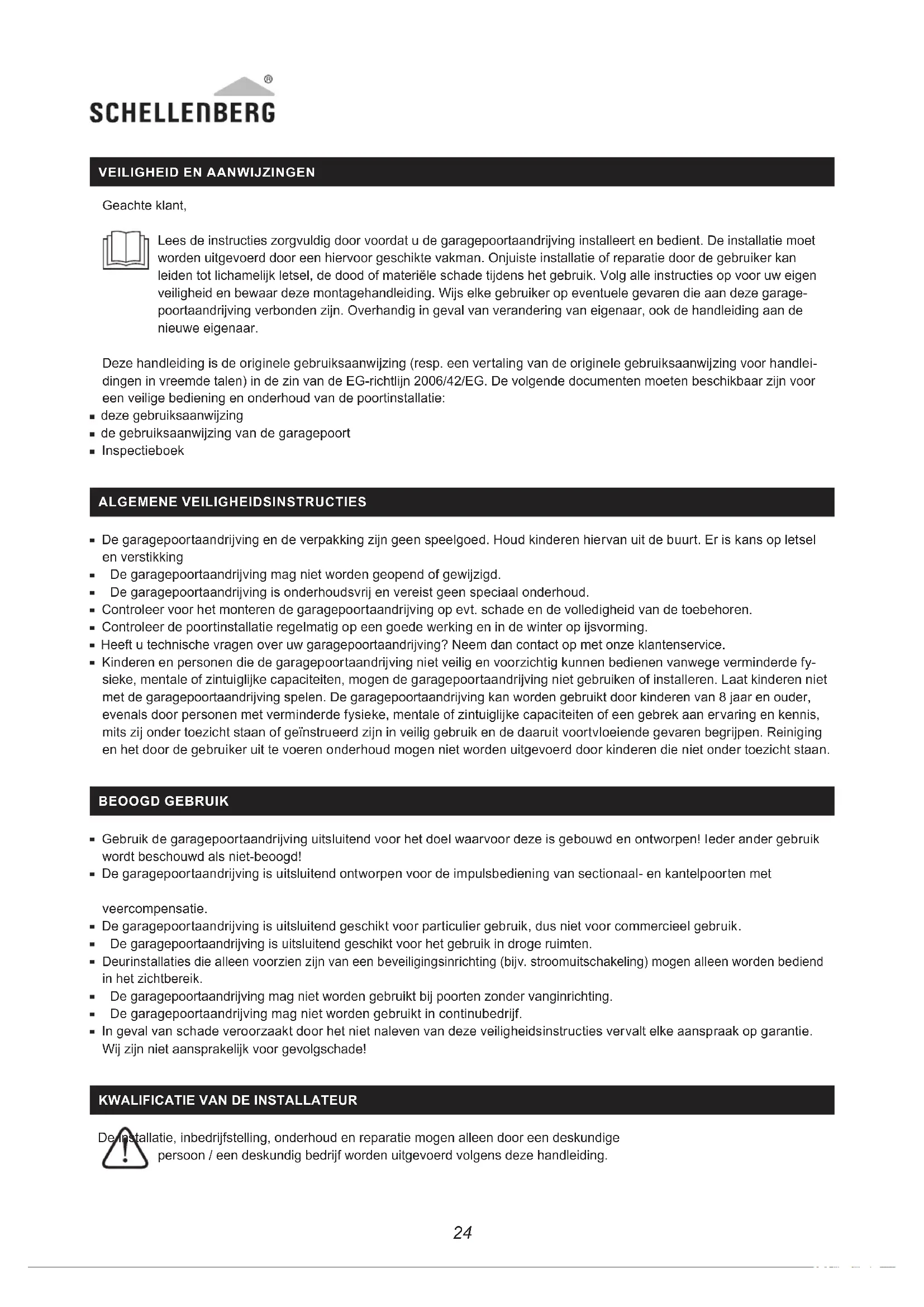

VEILIGHEID EN AANWIJZINGEN

Geachte klant,

Lees de instructies zorgvuldig door voordat u de garagepoortaandrijving installeert en bedient. De installatie moet worden uitgevoerd door een hiervoor geschikte vakman. Onjuiste installatie of reparatie door de gebruiker kan leiden tot lichamelijk letsel, de dood of materiële schade tijdens het gebruik. Volg alle instructies op voor uw eigen veiligheid en bewaar deze montagehandleiding. Wijs elke gebruiker op eventuele gevaren die aan deze garage-poortaandrijving verbonden zijn. Overhandig in geval van verandering van eigenaar, ook de handleiding aan de nieuwe eigenaar.

Deze handleiding is de originele gebruiksaanwijzing (resp. een vertaling van de originele gebruiksaanwijzing voor handleidingen in vreemde talen) in de zin van de EG-richtlijn 2006/42/EG. De volgende documenten moeten beschikbaar zijn voor een veilige bediening en onderhoud van de poortinstallatie:

■ deze gebruiksaanwijzing
■ de gebruiksaanwijzing van de garagepoort
■ Inspectieboek

ALGEMENE VEILIGHEIDSINSTRUCTIES

• De garagepoortaandrijving en de verpakking zijn geen speelgoed. Houd kinderen hiervan uit de buurt. Er is kans op letsel en verstikking
• De garagepoortaandrijving mag niet worden geopend of gewijzigd.
• De garagepoortaandrijving is onderhoudsvrij en vereist geen speciaal onderhoud.
• Controleer voor het monteren de garagepoortaandrijving op evt. schade en de volledigheid van de toebehoren.
• Controleer de poortinstallatie regelmatig op een goede werking en in de winter op ijsvorming.
• Heeft u technische vragen over uw garagepoortaandrijving? Neem dan contact op met onze klantenservice.
• Kinderen en personen die de garagepoortaandrijving niet veilig en voorzichtig kunnen bedienen vanwege verminderde fysieke, mentale of zintuiglijke capaciteiten, mogen de garagepoortaandrijving niet gebruiken of installeren. Laat kinderen niet met de garagepoortaandrijving spelen. De garagepoortaandrijving kan worden gebruikt door kinderen van 8 jaar en ouder, evenals door personen met verminderde fysieke, mentale of zintuiglijke capaciteiten of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd zijn in veilig gebruik en de daaruit voortvloeiende gevaren begrijpen. Reiniging en het door de gebruiker uit te voeren onderhoud mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan.

BEOOGD GEBRUIK

• Gebruik de garagepoortaandrijving uitsluitend voor het doel waarvoor deze is gebouwd en ontworpen! Ieder ander gebruik wordt beschouwd als niet-beoogd!
• De garagepoortaandrijving is uitsluitend ontworpen voor de impulsbediening van sectionaal- en kantelpoorten met

veercompensatie.

• De garagepoortaandrijving is uitsluitend geschikt voor particulier gebruik, dus niet voor commercieel gebruik.
• De garagepoortaandrijving is uitsluitend geschikt voor het gebruik in droge ruimten.
• Deurinstallaties die alleen voorzien zijn van een beveiligingsinrichting (bijv. stroomuitschakeling) mogen alleen worden bediend in het zichtbereik.
• De garagepoortaandrijving mag niet worden gebruikt bij poorten zonder vanginrichting.
• De garagepoortaandrijving mag niet worden gebruikt in continubedrijf.
• In geval van schade veroorzaakt door het niet naleven van deze veiligheidsinstructies vervalt elke aanspraak op garantie. Wij zijn niet aansprakelijk voor gevolgschade!

KWALIFICATIE VAN DE INSTALLATEUR

De installatie, inbedrijfstelling, onderhoud en reparatie mogen alleen door een deskundige persoon / een deskundig bedrijf worden uitgevoerd volgens deze handleiding.

• De aandrijving van de garagepoort is ontworpen en vervaardigd in overeenstemming met de plaatselijke voorschriften. De installateur moet op de hoogte zijn van de lokale voorschriften met betrekking tot de installatie van de garagepoortaandrijving.
• Ongekwalificeerd personeel of mensen die niet vertrouwd zijn met de arbeidsveiligheidsnormen voor automatische poorten en poorten mogen in geen geval installaties uitvoeren of ingrepen aan de garagepoortaandrijving.
• Personen die de geldende veiligheidsnormen voor installatie en onderhoud niet naleven, zijn verantwoordelijk voor schade, letsel, kosten, uitgaven of aanspraken die voortvloeien uit het niet naleven van de veiligheidsnormen.

VÓÓR DE MONTAGE

• Deze garagepoortaandrijving is niet ontworpen voor de bediening van stroef lopende poorten.
  ■Controleer of de poort gemakkelijk met de hand kan worden geopend en gesloten.
• Controleer of de balansveren correct zijn afgesteld door de poort tot ongeveer een meter op te heffen en vervolgens los te laten. In deze positie mag de poort niet naar beneden of naar boven bewegen.
• Het afstellen van de compensatieveer aan de garagepoort mag alleen door een deskundige persoon worden uitgevoerd.
• Het garageplafond moet geschikt zijn voor de montage van de garagepoortaandrijving. Controleer vooraf of er extra bevestigingsonderdelen moeten worden gemonteerd.

VEILIGHEIDSINSTRUCTIES VOOR DE MONTAGE

• Neem bij de montagewerkzaamheden alle geldende voorschriften m.b.t. de arbeidsveiligheid en alle geldende voorschriften voor het gebruik van elektrische apparatuur in acht. Neem hierbij de noodzakelijke nationale richtlijnen in acht.
• Volg de instructies en aanwijzingen op in deze montagehandleiding. Bent u zich niet zeker over bepaalde punten tijdens de installatie? Neem dan contact op met onze klantenservice (zie achterzijde).
• Mogelijke gevaren in de zin van DIN EN 13241-1 worden door de montage overeenkomstig deze handleiding vermeden.
• Elektrische aansluitingen mogen alleen worden uitgevoerd door een erkende elektricien.
• De garagepoort moet uitgebalanceerd zijn. Niet- of moeilijk te bewegen poorten moeten worden gerepareerd. In een niet-uitgebalanceerde toestand staan garagedeuren, poortveren, kabels, ringen, beugels en rails onder extreme spanning, wat kan leiden tot ernstig letsel. Probeer de poort nooit los te maken, te verschuiven of recht te zetten. Roep hiervoor de hulp in van een erkende vakman.
• Voor garages zonder extra toegang is een noodontgrendeling vereist voor de draaigreep (artikelnr: 60553) of een noodontgrendelingsslot (artikelnr: 60511/60513). Deze voorzieningen voorkomen een mogelijk uitsluiten van de garage in geval van een defect of stroomstoring.
• Verwijder - voordat u de aandrijving van de garagepoort monteert, bestaande vergrendelingen en sloten in overeenstemming met de montagehandleiding van de garagepoort, zodat het gebruik van de aandrijving van de garagepoort niet wordt belemmerd.
• Monteer alle optionele bedieningselementen (bijv. sleutelschakelaar (artikelnr.: 25101/25103, 25102/25104) of wandschakelaar (artikelnr:: 60060/60061)) op een hoogte van ten minste 1,5 m en binnen het zicht van de garagepoort, maar ver van bewegende delen en buiten het bereik van kinderen.
• Bevestig de waarschuwingsborden die wijzen op gevaar voor inklemmen op een duidelijk zichtbare plaats of in de buurt van de schakelaar.
• Breng de sticker met de informatie over het handmatig ontgrendelen aan in de buurt van de garagepoortaandrijving.
• Vergewis uzelf ervan voordat u uw garagepoortaandrijving in gebruik neemt, dat er zich geen obstakels bevinden in het traject van de poort.
  ■ Lees de instructies aandachtig door.
• Let bij de montage op de minimumafstanden, zoals aangegeven op de tekeningen.
• Boorstof, vuil of spanen mogen niet in de aandrijfkop van de garagepoort of in het railsysteem terechtkomen. Bedek deze onderdelen zorgvuldig tijdens de montagewerkzaamheden.

VEILIGHEIDSINSTRUCTIES VOOR DE INBEDRIJFSTELLING

• Controleer de stroomaansluiting. De waarden moeten overeenkomen met de waarden in deze handleiding. Deze gegevens vindt u ook op het typeplaatje van de garagepoortaandrijving.
• De stroomaansluiting in de garage moet voldoen aan de plaatselijke voorschriften.
• Controleer de veiligheidsfuncties van de garagepoortaandrijving als volgt:

Plaats een ca. 50 mm hoog voorwerp (bijv. een houtblok) onder de hoofdsluitkant van de garagepoort. Laat de poort zakken. Als de poort zakt en daarbij het obstakel raakt, moet de aandrijving van de garagepoort omkeren, zodat het voorwerp loskomt.

• Gebruik voor uw extra veiligheid een optionele fotocel (artikelnr.: 60030/60031) en controleer regelmatig de automatische veiligheidsaangifte.
• Controleer na de programeerloop de veiligheidsvoorziening (obstakeldetectie met stroomuitschakeling, fotocel).
• De ingebruikname van het eindproduct, resp, de combinatie is door Alfred Schellenberg GmbH zo lang verboden, totdat de conformiteit van het eindproduct of de combinatie van garagepoortaandrijving en garagepoort is vastgesteld op basis van de geldende normen, specificaties of richtlijnen. Schakel in geval van twijfel hiervoor een gespecialiseerd montagebedrijf in.

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK

• Een niet goed functionerend veiligheidsblokkeersysteem kan leiden tot materiële schade, ernstig tot zelfs dodelijk letsel.
• Zorg ervoor dat de garagepoort volledig geopend is en zich in de ruststand bevindt, voordat u in of uit de garage rijdt of deze betreedt.
• Zorg ervoor dat de garagepoort na het verlaten van de garage volledig gesloten is.
• Let erop dat als u de noodontgrendeling gebruikt, de geopende garagepoort plotseling naar beneden kan vallen als gevolg van zwakke of gebroken veren.
• Laat kinderen niet spelen met de garagepoortaandrijving, inclusief de handzenders. Houd handzenders uit de buurt van kinderen.
• Observeer de bewegende poort. Er mogen zich nooit mensen in de gevarenzone van de garagepoort bevinden, totdat de poort volledig is geopend of gesloten.
• Gebruik de garagepoortaandrijving alleen in het voor u zichtbare bereik indien deze alleen is voorzien van een veiligheidsvoorziening.
  ■ Blijf nooit onder de geopende poort staan.
• Grijp nooit in de geleiderail terwijl de poort in beweging is.
• Sluit nooit netspanning (230 V/50 Hz) aan op de klemmen van de garagepoortaandrijving.
• Het is mogelijk dat de handzender abusievelijk wordt geactiveerd, waardoor er onbedoelde poortbewegingen optreden, wanneer de handzender in de broekzak of handtas worden opgeborgen.

VEILIGHEIDSINSTRUCTIES VOOR HET ONDERHOUD, DE REPARATIE EN DE REINIGING

Tijdens reiniging, onderhoud en vervanging van onderdelen moet de garagepoortaandrijving worden losgekoppeld van het stroomnet.

• Controleer de installatie regelmatig. Controleer met name kabels, veren en beugels op slijtage, beschadiging of onbalans. Gebruik de garagepoortaandrijving niet als een reparatie nodig is of de instelling moet worden gewijzigd.
• Kinderen mogen de aandrijving van de garagepoort niet schoonmaken of repareren zonder toezicht.
  ■ Eventueel noodzakelijke aanpassingen mogen alleen door vakkundige personen worden uitgevoerd.
• Controleer maandelijks de noodontgrendelingsfunctie.
• In geval van een defect moet direct een vakkundig persoon worden belast met de inspectie of reparatie.
• Bij een defect aan de netaansluitkabel, moet deze worden vervangen door een erkende elektricien.

GARANTIEVOORWAARDEN

Wij garanderen dat onze producten geen materiaal- en fabricagefouten bevatten. Van de garantie uitgesloten zijn schades veroorzaakt door:

■ normale slijtage als gevolg van gebruik
■ onvakkundige montage, aansluiting, bediening of behandeling
■ overmacht of andere externe invloeden
■ onvakkundig onderhoud en reparatie door derden
■ technische wijzigingen door derden

In het geval van een garantieclaim zullen wij het product naar eigen goeddunken repareren of vervangen door een gelijkwaardig SCHELLENBERG-product. De garantieperiode wordt niet verlengd door vervanging of reparatie van het apparaat! Voorwaarde voor het beroep op garantie is de overlegging van het aankoopbewijs. Voeg bij het opsturen van het apparaat a.u.b. een kopie van het ontvangstbewijs en een beschrijving van het defect toe.

De garantieperiode voor een Schellenberg-product bedraagt 2 jaar en begint met de aankoopdatum van uw product. Deze fabrieksgarantie laat wettelijke garantieaanspraken, die u als consument kan hebben tegen de verkoper op grond van het geldende recht inclusief bijzondere beschermende bepalingen voor consumenten, onverlet. Deze fabrieksgarantie leidt niet tot uitsluiting of beperking van uw wettelijke garantie.

EU-CONFORMITEITSVERKLARING

De garagepoortaandrijving (60920, 60926) voldoet aan de toepasselijke eisen van de Europese en nationale richtlijnen. De conformiteit werd aangetoond. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.schellenberg.de (menupunt "Service" in het download-centrum).

Bovendien is bij deze garagepoortaandrijving een actuele EU-conformiteitsverklaring gevoegd.

Niet met het huisvuil weggooien! De garagepoortaandrijving is recyclebaar en kan worden afgevoerd naar een recyclingcentrum of naar een inzamelpunt voor huishoudelijk elektrisch afval.

Machinerichtlijn 2006/42/EG

Richtlijn betreffende radioapparatuur 2014/53/EU

RoHS-richtlijn 2011/65/EU

EMC-richtlijn 2014/30/EU

LEGENDA BIJ DE LEVERINGSOMVANG

A Rail incl. ketting
B Verbindingsrails
C Middelste rails
D Eindrail
E Muurhouder
F Garagepoortaandrijving
G Aandrijfadapter
H Beugel
I Inbusmoer M6
J Kraagbout "lang" met splitpen
K Railhouder
L Bevestigingsbeugel plafond
M Inbusschroef M6
N Beslag voor poortbevestiging
O Poortarm (koppelstang)
P Kraagbout "kort" met splitpen
Q Kabel handmatige poortontgrendeling
R Bovenste eindaanslag (limit block)
S Boorschroeven
T Handzender

Bevestigingsmateriaal voor poort en muur is niet bij de levering inbegrepen.

Artikelnr. 60920, 60926
Bedrijfsspanning 220 V - 240 V AC 50/60 Hz
Nominaal vermogen 200 W
Stand-by-vermogen 5 W
Maximaal koppel 500 N
Snelheid 0,15 m/s
Verlichting LED 12 V DC
Verlichtingsduur 3 min.
Codering Rolling code
Radiofrequentie 433,92 MHz
Zendvermogen geen effectief uitgestraald zendvermogen door een eenrichtings-afstandsbediening
Omgevingstemperatuur	-20 °C tot +40 °C
Max. poortafmeting	9 m^2
IP-code	IP 20. Alleen voor droge binnenruimten.
Veiligheidsklasse

Handzender

Artikelnr. 60853
Model / soort	Handzender DRIVE 4-kanaal
Frequentie draadloos signaal	433,92 MHz
Zendvermogen max. 10 dBm / 10 mW
Voeding	12 V DC
Batterijtype	23 A (alkalinebatterij)
IP-code	IP 20. Alleen voor droge ruimten.
Omgevingstemperatuur	-10° tot +55°C
