GEBRUIKSAANWIJZING RolloDrive 65 Plus Schellenberg

Veiligheid en instructies 29

Verklaring van toetsen en display 34

A Afmetingen 217

C Eerste inbedrijfstelling / Na een fabrieks-reset 231

D Handmatige bediening 237

E Eindstanden instellen / wijzigen / corrigeren 238

F Dagprogramma instellingen wijzigen 239

G Weekprogramma instellen 244

H Optioneel accessoire: zon- en schemeringssensor 247

I Zonfunctie instellen 253

J Grafische functievoorstelling van de zonfunctie 257

K Schemeringsfunctie instellen 263

L Grafische functievoorstelling van de schemeringsfunctie 269

M Vakantieprogramma/ toevalsfunctie in- en uitschakelen 275

N Tijd en datum instellen 279

O Expertmodus: instellen van de autom. zomer-/ wintertijd 280

P Expertmodus: instellen van de Astrofunctie 282

Q Tijdzonetabel voor de Astrofunctie 287

R Expertmodus: Instellen van de tijdafwijking 291

S Expertmodus: instellen van de Astrofunctie 294

T Omschakeling handmatig - automatisch 296

U Toetsenbordvergrendeling 300

V Hindernisherkenning 302

W Blokkeerherkenning 305

X Looptijdbegrenzing 308

Y Fabrieks-reset 309

Door de auteurswet beschermd, 2021, Alfred Schellenberg GmbH. Alle rechten voorbehouden. Ieder door de auteurswet niet toegestaan gebruik, met name vermenigvuldiging, vertaling, verwerking c.q. doorgifte van inhoud in databases of andere elektronische media en systemen, is verboden.

VEILIGHEID EN INSTRUCTIES

Geachte klant,

Lees a.u.b. vóór de montage en inbedrijfstelling deze gebruiksaanwijzing volledig door. Neem alle veiligheidsaanwijzingen in acht, voordat u met de werkzaamheden begint. Sla de gebruiksaanwijzing op en wijs iedere gebruiker op eventuele risico's die samenhangen met dit product. Overhandig deze gebruiksaanwijzing ook aan de nieuwe eigenaar bij overgang van eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door foutieve montage, vervalt iedere aanspraak op fabrieksgarantie.

VEILIGHEIDSAANWIJZINGEN

Er bestaat levensgevaar door een stroomstoot! Vóór werkzaamheden aan elektrische installaties moeten deze vrij van spanning worden geschakeld.

• Tref veiligheidsmaatregelen tegen abusievelijk inschakelen. Dit geldt ook bij onderhoud en reparatie aan elektrische rolluikinstallaties.
• Aansluitingen op het elektriciteitsnet mogen uitsluitend door een geautoriseerde, goedgekeurde vakman worden uitgevoerd.
• Onvakkundige installatie kan leiden tot ernstig persoonlijk letsel of materiële schade.
• Het gebruik van defecte apparaten kan tot gevaar voor personen en tot materiële schade leiden (stroomstoot, kortsluiting). Gebruik daarom nooit defecte of beschadigde apparaten.
• De voorschriften van het lokale energiebedrijf en alle geldende normen en voorschriften voor de installatie van elektriciteit moeten worden nageleefd.
• Het product uitsluitend in droge ruimten gebruiken (beschermingsniveau IP20).
• Het product en de verpakking zijn geen speelgoed. Houd kinderen uit de buurt ervan, er bestaat gevaar voor verwondingen of verstikking.
• Het product niet openen, gevaar voor verwondingen.
• De netstekkerdoos en de netvoeding moeten altijd vrij toegankelijk zijn.
• Houd mensen uit de buurt van het loopgebied van de rolluikinstallatie. Het loopgebied van de rolluikinstallatie moet tijdens het gebruik kunnen worden ingezien. Er bestaat verwondingsgevaar.
• Kinderen of personen die op grond van ontbrekende fysieke, verstandelijke of zintuiglijke vermogens niet in staat zijn het product veilig en voorzichtig te bedienen, mogen het product niet gebruiken of installeren. Het product kan gebruikt worden door kinderen vanaf 8 jaar en personen met verminderde lichamelijke,

SCHELLENBERG

zintuiglijke of verstandelijke vermogens of met gebrek aan ervaring en kennis, als er toezicht op kinderen wordt uitgeoefend of zij uitleg hebben gekregen hoe het apparaat op veilige wijze gebruikt dient te worden en de daaruit voortvloeien-de risico's begrijpen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij er toezicht op kinderen wordt uitgeoefend.

- Het mag kinderen niet worden toegestaan om met de aandrijving van de rolluikriem te spelen.

CE-VERKLARING EN CONFORMITEIT

De riemwikkelaar (artikelnr. DE 22766, 22727) voldoet aan de geldende vereisten van Europese en nationale richtlijnen. De conformiteit werd aangetoond. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.schellenberg.de (menu. 'Service' in het downloadcenter).

Machinerichtlijn 2006/42/EG

EMC-richtlijn 2014/42/EU

RoHS-richtlijn 2011/65/EG

Niet als huisvuil weggooien! Het product kan worden gerecycled en kan worden afgegeven bij het milieupark of een andere inzamelplaats voor elektrisch huisafval.

• Het product (artikelnr. 22766 / 22727) is uitsluitend bedoeld voor het gebruiken van rolluikinstallaties via de riem. De rolluikinstallatie moet hiertoe voldoen aan de technische voorwaarden van het product.
• Een ander of verder gaand gebruik geldt als niet in overeenstemming met de voorschriften.
• Voor vervolgschade, materiële schade en persoonlijk letsel bij niet voorgeschreven gebruik is Alfred Schellenberg GmbH niet aansprakelijk.
• Volgens norm EN 13659 moet ervoor gezorgd worden dat de voor de rolluiken vastgelegde verschuifcondities conform EN 12045 worden aangehouden. In uitgerolde stand moet bij een kracht van 150 N in opwaartse richting de verschuiving aan de onderkant minimaal 40 mm bedragen. Hierbij moet er met name op worden gelet dat de uitloopsnelheid van het rolluik op de laatste 0,4 m kleiner dan 0,2 m/s moet zijn.

• De rolluikinstallatie en de onderdelen daarvan moeten in perfecte staat zijn. Defecten aan de installatie of onderdelen ervan moeten vóór de inbouw van het product worden verholpen.

• Er moet op de plaats van inbouw een door de opdrachtgever geleverde vrij toegankelijke 230 V / 50 Hz netstekkerdoos aanwezig zijn (zie pagina 229).

• Het montageoppervlak voor het product moet egaal en stabiel zijn.
• Gebruik uitsluitend originele onderdelen; zo voorkomt u foutieve functies c.q. schade aan het apparaat.
• Een slechte riemgeleiding kan de riem vernielen en het product onnodig belasten. Monteer het product zodanig dat de riem zo loodrecht mogelijk in de rolluik-riemaandrijving inloopt. Daardoor voorkomt u onnodige wrijving en slijtage.

TECHNISCHE GEGEVENS

Bedrijfsspanning voedingseenheid	230 V / 50 Hz
Nominaal vermogen 70 W
Vermogen stand-by 0,5 W
Draaimoment 10 Nm
Kortstondig gebruik 4 minuten
Max. toerental 30 t/min
Loopreserve ⏻	ca. 8 uur
Beschermingsklasse IP 20 (uitsluitend voor droge ruimten)
Beschermingsniveau II
Aantal schakeltijden 2 (OMHOOG en OMLAAG)
Toegestane omgevingstemperatuur	0-40 °C
Instelbereik automatische zonregeling	2.000 tot 20.000 Lux
Instelbereik automatische schemering	2 tot 50 Lux
Afmetingen	zie pagina 217
Toegestane riembreedten	23 mm (Maxi-lint)
Riemlengte	7,6 m bij 1,0 mm riemdikte,6,2 m bij 1,3 mm riemdikte,5,2 m bij 1,5 mm riemdikte,
Max. rolluikvlak	6,0 m^2 kunststof3,0 m^2 aluminium / hout
Max. rolluikgewicht	4,5 kg/ m^2 kunststof10 kg/ m^2 aluminium / hout
Aansluitkabel op het net	2x0,75qmm H03VVH2-F
Aantal bedieningstoetsen	5
Geluidsdrukniveau	LpA ≤ 70 dB (A)

SCHELLENBERG

Aanwijzingen:

Na netuitval blijven de instellingen langdurig behouden.

De opgaven zijn richtwaarden en gelden voor een ideale inbouwpositie. De waarden kunnen afwijken op grond van bouwkundige feiten.

Gebruik het product uitsluitend met rolluikriemen van de in de tabel „Technische gegevens” aangegeven afmetingen. Foutieve rolluikriemlengten en -breedten leiden tot beschadigingen. Vervang de oude rolluikriem als niet voldaan is aan de eisen.

Attentie: controleer a.u.b. regelmatig of het rolluik en ook de riem onbeschadigd zijn. Bij gevaar de installatie buiten werking stellen en laten repareren door een gespecialiseerd bedrijf.

Opmerking: omdat ook de riemschijf in de rolluikkast door veroudering haar sterkte verliest, adviseren wij om deze na vrij lange gebruikstijd te controleren en evtl. te laten vervangen.

Als de maximale looptijd van de motor van 4 minuten wordt overschreden, stopt de motor. Na ca. 60 minuten is de motor weer volledig gebruiksklaar.

E-01

PRODUCTVERKLARING

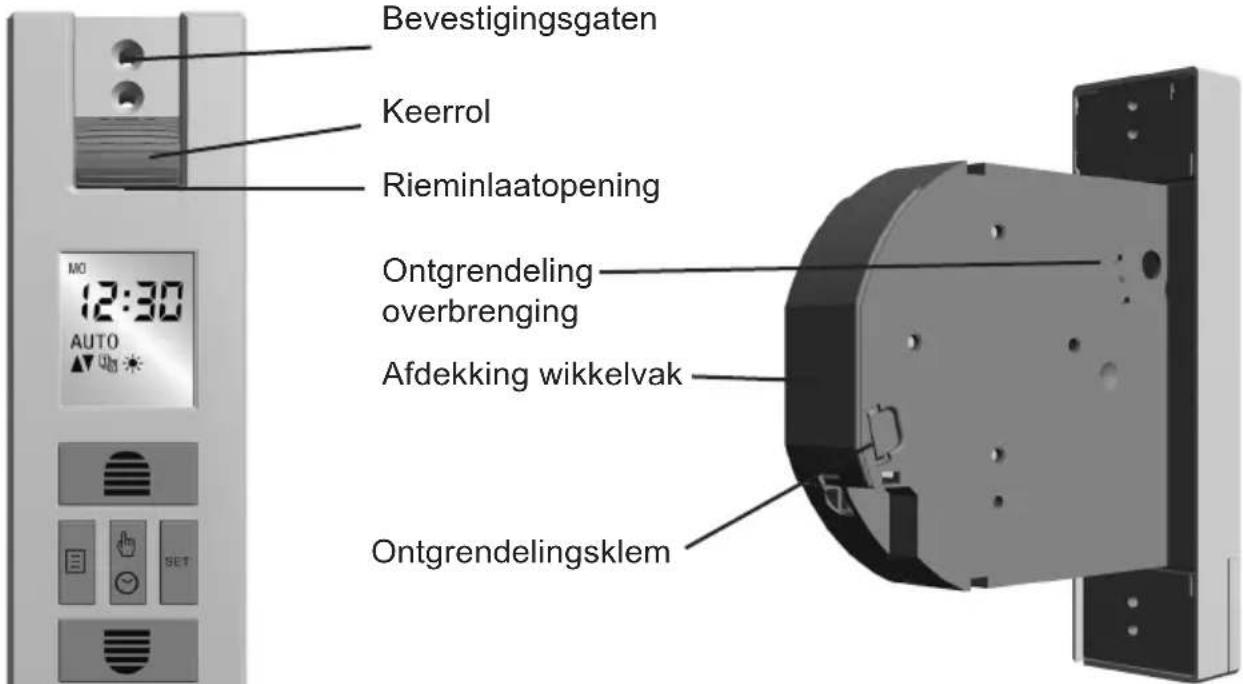

Bevestigingsgaten Keerrol Rieminlaatopening Ontgrendeling overbrenging Afdekking wikkelvak Ontgrendelingsklem MO 12:30 AUTO SET

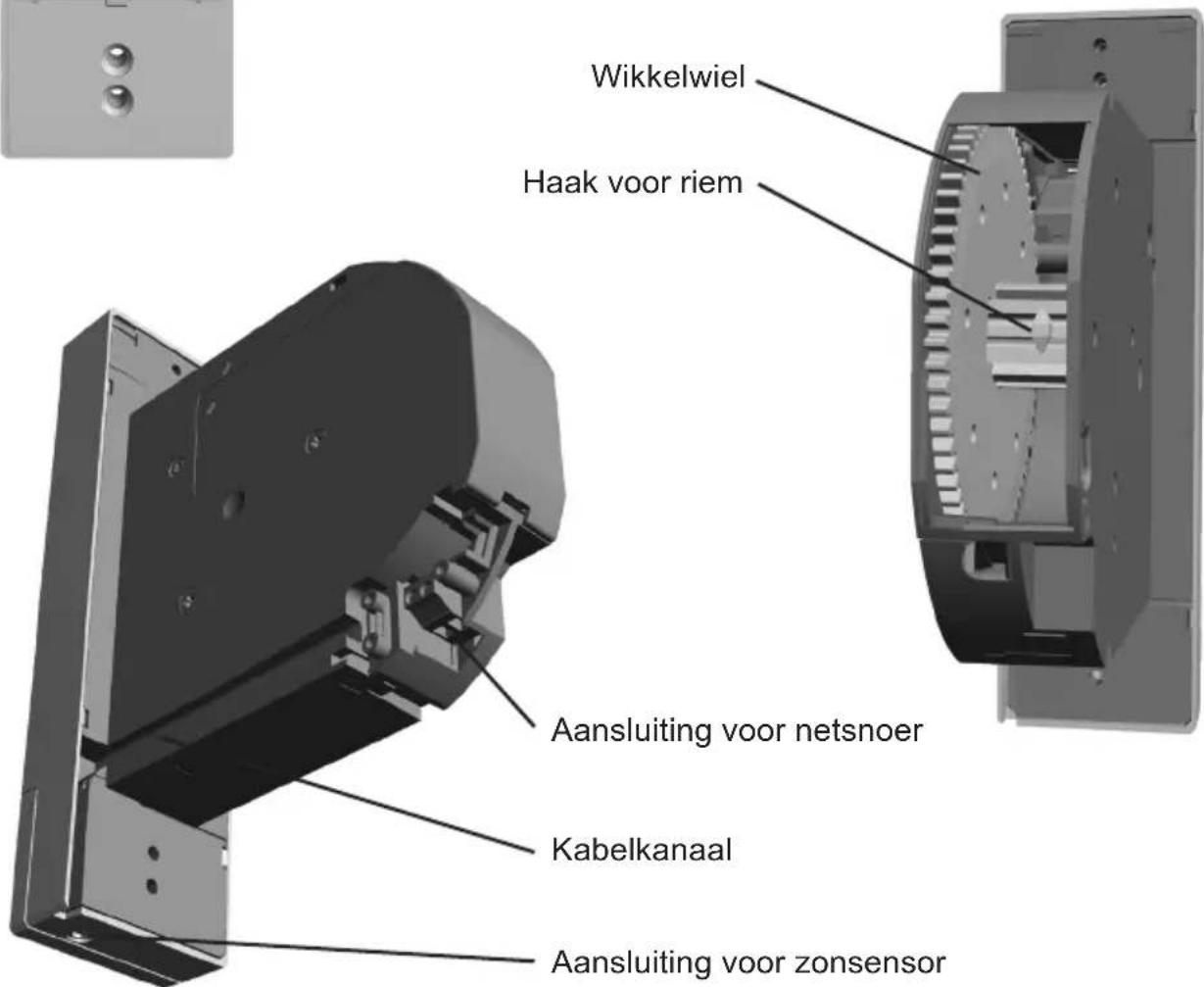

Wikkelwiel Haak voor riem Aansluiting voor netsnoer Kabelkanaal Aansluiting voor zonsensor

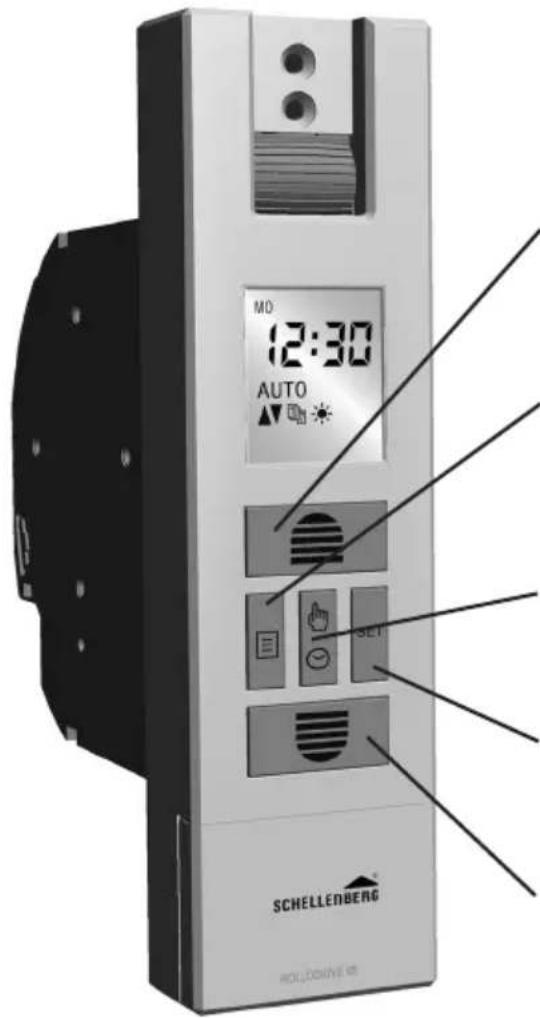

VERKLARING VAN TOETSEN EN DISPLAY

MO 12:30 AUTO SET SCHELLENBERG RÖLÜCKINNE 69

① Toets omhooggaan

Rolluik gaat omhoog of stopt.

Stelt waarden in het menu in.

② Toets menu

Schakelt naar de menumodus.

Schakelt vanuit de menumodus terug naar het hoofddisplay.

③ Toets Handmatig/Auto

Instelling tussen handmatige en automatische modus.

④ Toets set

Bevestigt alle instellingen in de menu's.

⑤ Toets omlaaggaan

Rolluik gaat omlaag of stopt.

Stelt waarden in het menu in.

	DagprogrammaTijd voor omhooggaan /tijd voor omlaaggaan	[5204]	Instelling eindstanden
	Weekprogramma(3 modi kiesbaar)	[5YZ]	Expertmodus: zomer-/wintertijd,Astrofunctie, ventilatiefunctie
[6884]	Zonfunctie	[6322]	Toetsenbordvergrendeling voormenu-instellingen
	Schemeringsfunctie	AUTO	Automatische modus
[694]	Vakantie- toevalsfunctie	MANU	Handmatig bedrijf
[695]	Instelling van de tijd

SPIS TREŚCI

Sensor, ca. 0,75 m kabellengte art.nr. 22720/22721 ca. 1,50 m kabellengte art.nr. 02266* ca. 3,00 m kabellengte art.nr. 02267* *Commissieartikel, op bestelling leverbaar.

NL De gewenste helderheidswaarde via de toetsen Omhoog- en omlaaggaan instellen. Het instelbereik ligt tussen 31 en 45.

NL De WERKELIJKE waarde vormt de actuele helderheid. De knipperende waarde rechts daarnaast vormt de gewenste, ingestelde schemeringswaarde van het omlaaggaan.

NL De gewenste helderheidswaarde via de toetsen Omhoog- en omlaaggaan instellen. Het instelbereik ligt tussen 1 en 15.

Zodra de astrofunctie actief is, verandert de instellingsmogelijkheid bij de schemeringsfunctie van lichtregeling naar tijdsbesturing. Om terug te keren naar de lichtbesturing, moet de astrofunctie weer gedeactiveerd worden.
