KULLANIM KILAVUZU RolloDrive 65 Plus Schellenberg

Güvenlik ve uyarılar 120

Teknik özellikler 122

Ürün açıklaması 124

Düğme ve gösterge açıklaması 125

A Boyutlar 217

Gerekli aletler 218

Teslimat kapsamı 218

B Montaj 219

C İlk işletim / Fabrika ayarlarına dönüşten sonra 231

D Elle kullanım 237

E Uç noktaları ayarlama / değiştirme / düzeltme 238

F Günlük program için ayarları değiştirme 239

G Haftalık programı ayarlama 244

H İsteğe bağlı donanım: Güneş ve alacakaranlık algılayıcı 247

I Güneş işlevini ayarlama 253

J Güneş işlevinin işlevsel şeması 257

K Alacakaranlık işlevini ayarlama 263

L Alacakaranlık işlevinin işlevsel şeması 269

M Tatil programını / rasgele işlevini açma ve kapatma 275

N Saat ve tarih ayarlama 279

O Uzman modu: Otomatik yaz ve kış saati ayarlaması. 280

P Uzman modu: Astro işlevini ayarlama 282

Q Astro işlevi için yurtdışı saat dilimi cetveli 287

R Uzman modu: Zaman sapmasının ayarlanması 291

S Uzman modu: Havalandırma işlevini ayarlama 294

T El ve otomatik işletim arası değişim 296

U Tuş kilidi 300

V Engel algılaması 302

W Tıkanma algılaması 305

X Çalışma süresi sınırlaması 308

Y Fabrika ayarlarına dönme 309

Telif hakkı mahfuzdur, 2021, Alfred Schellenberg GmbH. Her hakkı mahfuzdur. Telif hakkı yasasınca izin verilmeyen her türlü kullanımı, özellikle çoğaltımı, çevirisi, işlenmesi ve veri tabanları veya diğer elektronik medyada ve sistemlerde içeriğinin devredilmesi yasaktır.

GÜVENLIK VE UYARILAR

Sayın Müşterimiz,

lütfen bu talimatların hepsini kurulum ve devreye alma öncesinde okuyun. Çalışmalara başlamazdan önce bütün güvenlik uyaılarını dikkate alın. Talimatları muhafaza edin ve bu ürün ile ilişkili olası tehlikeler hakkında her kullanıcııyı uyarın. Ürünün sahibinin değişmesi halinde bu talimatları yeni sahibine de verin. Amacına uygun olmayan kullanım veya hatalı montaj sonucu ortaya çıkan hasarlarda her türlü garanti hakkı düşmektedir.

GÜVENLIK UYARILARI

Elektrik çarpması tehlikesi vardır! Elektrik tesisatları, üzerinde çalışmaya başlamadan önce kapatılması gerekir.

Devrenin yanlışlıkla açılmasına karşı güvenlik önlemleri alın. Bu aynı zamanda elektrikli panjur sistemleri bakım ve onarımı için de geçerlidir.
- Elektrik bağlantıları sadece yetkili, onaylı uzman tarafından yapılabilir.
- Yanlış montaj, ciddi yaralanmalara veya maddi hasara neden olabilir.
- Arızalı aygıtların kullanımı kişileri tehlikeye atabilir ve maddi hasara (elektrik çarpması, kısa devre) yol açabilir. Bu nedenle kesinlikle bozuk veya hasarlı aygıtları kullanmayın.
- Yerel elektrik tedarikçisinin düzenlemelerine ve elektrik tesisatı hakkında geçerli tüm standartlara ve yönetmeliklere uyulmalıdır.
- Ürünü sadece kuru ortamlarda kullanın (koruma sınıfı IP20).
- Ürün ve ambalaj, oyuncak değildir. Onlardan çocukları uzak tutun, yaralanma veya boğulma tehlikesi bulunmaktadır.
- Ürünü açmayın, yaralanabilirsiniz.
- Elektrik prizi ve güç kaynağı her zaman kolayca erişilebilir olmalıdır.
- Panjur sisteminin hareket alanından insanları uzak tutun. Panjur sisteminin hareket alanı çalışma sırasında incelenebilir olmalıdır. Yaralanma tehlikesi vardır.
- Beden, zihin veya algı özellikleri eksikliğine bağlı olarak ürünü güvenli ve ihtiyatlı bir şekilde kullanma yeteneğine sahip olmayan çocuklar ya da kişiler ürünü kullanmaya veya monte etmeye izinli değildir. Denetim altında veya aygıtin güvenli kullanımı konusunda eğitim verilmiş ve oluşabilecek tehlikeleri idrak etmiş olmaları halinde ürün, 8 yaş ve üzeri çocuklar ve de düşük beden, duyu veya zihni yetenekleri haiz olan veya yeterince deneyim ve bilgisi olmayan kişiler tarafından kullanılabilir. Temizlik ve kullanıcı bakımı gözetim olmaksızın çocuklar tarafından gerçekleştirilmemelidir.
- Çocukların panjur kayışı sürücüsüyle oynamasına izin verilmemelidir.

CE-AÇIKLAMASI VE UYUMLULUK

Şerit sarıcı (Ürün No. DE 22766, 22727 ), Avrupa direktifleri ve ulusal direktiflerin geçerli istemlerini karşılar. Uygunluk ispat edilmiştir. AB Uygunluk Beyanı'nın tam metni şu internet adresinde mevcuttur: http://www.schellenberg.de (Download-Center'daki „Servis“ menü öğesi).

2006/42/EC Makine Emniyeti Yönetmeliği

2014/42/EU Elektro- manyetik Uyumluluk (EMC) Yönetmeliği

RoHS direktifi 2011/65/EU

Evsel atıklarla birlikte bertaraf etmeyin! Ürün geri dönüşümlüdür ve geri dönüşüm merkezine veya elektronik ev atıkları için başka bir toplama noktasına verilebilir.

AMACINA UYGUN KULLANIM

• Ürün sadece (Ürün No. 22766 / 22727) dokuma bandı üzerinde panjur sistemlerinin çalışması için tasarlanmıştır. Dolayısıyla panjur sistemi bu ürünün teknik şartlarına uymak zorundadır.
• Başka ya da bunun dışında bir kullanım, amacına uygun olmayan kullanım olarak görülmektedir.
• Amacına uygun olmayan kullanımdan kaynaklanan müteakip hasarlar, maddi hasarlar ve kişisel yaralanmalardan Alfred Schellenberg GmbH şirketi sorumlu tutulamaz.
• EN13659 standardına göre, EN12045 uyarınca jaluziler için belirlenen kaydırma şartlarının yerine getirilmesini sağlamak için özen gösterilmelidir. Açılmış konumda, alt kenarda yukarıya doğru 150 N ölçüsünde bir kuvvet uygulamasında kayma en az 40 mm. olmalıdır. Bu sırada özellikle son 0,4 m. 'de jaluzinin dışarı çıkış hızının 0,2 m/s'den düşük olmasına dikkat edilmesi gerekir.
• Panjur sistemi ve bileşenlerinin kusursuz bir halde bulunmaları gerekmektedir. Sistemdeki ya da bileşenlerindeki kusurlar ürünün yerleştirilmesinden önce bertaraf edilmelidir.
• Çalışma alanında, uygulama yerinde 230 V / 50 Hz'lik serbestçe erişilebilir bir şebeke prizi bulunması şarttır (bkz. sayfa 229).
• Ürünün montaj yüzeyi düz ve yapısal olarak sağlam olmalıdır.
• Sadece özgün yedek parça kullanın, böylece arızaları ya da aygıtin hasar görmesini önlersiniz.
• Kötü bir kayış bandı yolu kayış bandını tahrip edebilir ve ürünü gereksiz yere zorlayabilir. Ürünü kayış bandı mümkün mertebe dik olarak panjur itme tertibatına girecek şekilde kurun. Bu sayede gereksiz sürtünme ve yıpranmayı önlersiniz.

TEKNIK ÖZELLIKLER

Güç kaynağı çalışma gerilimi 230 V / 50 Hz
Nominal güç 70 W
Yedek güç 0,5 W
Tork 10 Nm
Kısa süreli işletim 4 dakika
Azami hız 30 U/min
Çalışma rezervi ⓣ	yakl. 8 saat
Koruma türü IP 20 (sadece kuru ortamlar için)
Koruma sınıfı II
Şalter bağlama süresi adeti 2 (YUKARI ve AŞAĞI)
İzin verilen ortam sıcaklığı 0-40 °C
Güneş kontrol ayarı 2.000 - 20.000 Lüks arası
Alacakaranlık otomatiğine dayalı ayarlama alanı	2 - 50 Lüks arası
Boyutlar bkz. sayfa 217
İzin verilen kayış bandı genişlikleri 23 mm (maksi-kayış bandı)
Kemer bandı uzunluğu	7,6 m kayış kalınlığında 1,0 mm6,2 m kayış kalınlığında 1,3 mm5,2 m kayış kalınlığında 1,5 mm
Azami jaluzi yüzeyi	6,0 m^2 plastik3,0 m^2 alüminyum / ahşap
Azami jaluzi ağırlığı 4,5 kg/m	^2 plastik10 kg/m^2 alüminyum / ahşap
Elektrik kablosu	2x0,75qmm H03VVH2-F
Kumanda düğmelerinin sayısı	5
Ses basıncı seviyesi	LpA ≤ 70 dB (A)

Talimatlar:

Bir elektrik kesintisinden sonra ayarlar kalıcı olarak korunur.

Değerler yaklaşık değerlerdir ve en iyi montaj durumu içindir. Uygulama yeri şartları sebebiyle değerler farklılık gösterebilir.

Ürünü sadece „Teknik Veriler“ cetvelinde belirtilen ölçülerdeki jaluzi kayışları ile kullanın. Yanlış jaluzi kayışı uzunlukları ve genişlikleri hasarlara yol açar. Gereksinimler yerine getirilmediği takdirde eski jaluzi kayışını değiştirin.

Dikkat: Lütfen düzenli olarak jaluziyi ve aynı zamanda dokuma bandının sağlamlığını kontrol edin. Tehlike durumunda sistemi devre dışına alıp uzman bir firma tarafından onarılmasını sağlayın.

Uyarı: Kutunun içindeki kayış kasnağı yaşlanmaya bağlı mukavemetini kaybederse uzun bir çalışma süresinden sonra bunu sınamayı ve gerekiyorsa değiştirtilmesini öneririz.

4 dakikalık azami motor çalışma süresi aşılırsa, motor durur. Yaklaşık 60 dakika sonra motor tekrar tam olarak çalışmaya hazır olur.

E-01

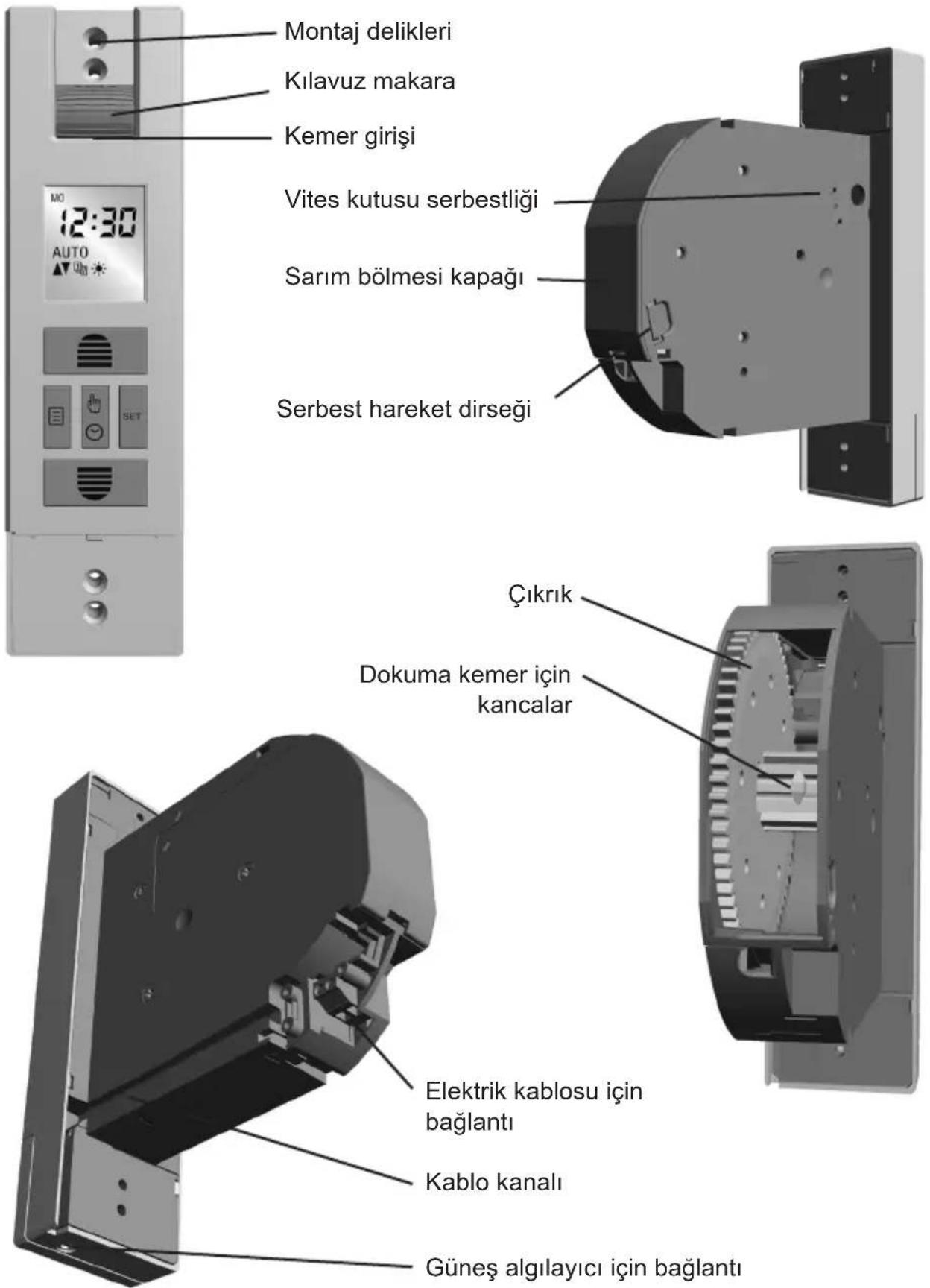

ÜRÜN AÇIKLAMASI

Montaj delikleri Kılavuz makara Kemer girişi Vites kutusu serbestliği Sarım bölmesi kapağı Serbest hareket dirseği Çıkrik Dokuma kemer için kancalar Elektrik kablosu için bağlantı Kablo kanalı Güneş algılayıcı için bağlantı

DÜĞME VE GÖSTERGE AÇIKLAMASI

MD 12:30 AUTO SET SCHELLENBERG RICHOLKINS 68

① Yukarıya düğmesi Jaluzi yukarı hareket eder veya durur. Menüde değerleri ayarlar.
② Menü düğmesi Menü moduna geçer. Menü modundan ana göstergeye döner.
③ Elden/Otomatik düğmesi Elden ve otomatik çalışma arasında ayarlama. ④ SET tuşu Menülerdeki tüm ayarları onaylar.
⑤ Aşağı düğmesi Jaluzi aşağı hareket eder veya durur. Menüde değerleri ayarlar.

	Günlük programYukarı hareket zamanı /Aşağı hareket zamanı	[SXOK]	Uç noktaları ayarlama
	Haftalık program (3 mod seçilebilir)		Uzman modu: Yaz ve kış saati,astro işlevi ve havalandırma işlevi
	Güneş fonksiyonu	[C6ZY]	Menü ayarları için tuş kilidi
	Alacakaranlık fonksiyonu	AUTO	Otomatik işletim
	Tatil ve rasgele işlevi	MANU	Elden işletim
	Saati ayarlama

ОГЛАВЛЕНИЕ

Algılayıcı, yak. 0,75 m Kablo uzunluğu, ürün no. 22720/22721 yak. 1,50 m Kablo uzunluğu, ürün no. 02266* yak. 3,00 m Kablo uzunluğu, ürün no. 02267* * Siparişle verilecek komisyonu ürünü.

RU

TR İniş ve çıkış tuşlarını kullanarak istenen parlaklık değerini ayarlayın. Ayar aralığı 31 ile 45 arasındadır.

TR Gerçek değeri mevcut parlaklığını temsil eder. Hemen yanında yanıp sönen değer, aşağı hareketin önceden ayarlanmış istenen alacakaranlık değerini temsil eder.

TR İniş ve çıkış tuşlarını kullanarak istenen parlaklık değerini ayarlayın. Ayar aralığı 1 ile 15 arasındadır.

Astro işlev etkin olduğunda alacakaranlık işlevindeki ayarlama olanağı ışıklı kumandadan süreli kumandaya geçer. Işıklı kumandaya geri dönmek için Astro İşlevin tekrar etkisizleştirilmesi gerekir.
