Timer Plus - Elektrikli zamanlayıcı Schellenberg - Ücretsiz kullanım kılavuzu

Ürün tipi	Elektronik panjur programlayıcı
Marka	Schellenberg
Model	Timer Plus
Besleme	230 V AC, 50 Hz
Anahtarlama akımı	3 A / 230 V AC (endüktif yük)
Koruma tipi	IP20 (kuru ortamlar)
Koruma sınıfı	II (montaja göre)
Anahtarlama süresi	180 saniye
İzin verilen sıcaklık aralığı	0 °C ila +50 °C
Çalışma rezervi	Yaklaşık 5 saat
Hassasiyet	Günde yaklaşık ± 1 saniye
Bekleme tüketimi	0,5 Watt
Montaj tipi	Ankastre kutu ∅ 60 mm, min. derinlik 25 mm
Plaka uyumluluğu	Değiştirilebilir plakalar DIN 49075, 50 x 50 mm kesit (adaptör gerekli)
Ana fonksiyonlar	Günlük programlama (3 blok), haftalık programlama, tatil modu, manuel mod, Astro fonksiyonu
Çocuk güvenliği	Tuş kilidi (kilit)
Sıfırlama	Fabrika ayarlarına dönüş
Gösterge	Gün, saat, yükselme/alçalma sembollerini gösteren ekran
Bağlantı	Yetkili bir teknisyen tarafından yapılır

Sık sorulan sorular - Timer Plus Schellenberg

Timer Plus'da saat ve tarih nasıl ayarlanır?

Saat ve tarih ayarına girmek için ayar tuşuna 4 saniye basın. Değerleri ayarlamak için Yükselt/İndir tuşlarını kullanın ve ayar tuşu ile onaylayın.

Günlük bir program nasıl ayarlanır?

Günlük program ayarlarına girmek için ayar tuşuna 6 saniye basın. En fazla 3 zaman bloku tanımlayabilirsiniz: Pazartesi-Cuma, Cumartesi ve Pazar. Her blok için açma ve kapama saatlerini ayarlayın.

Astro fonksiyonu nedir ve nasıl etkinleştirilir?

Astro fonksiyonu, gün batımında panjuru otomatik olarak kapatır. Ayar tuşuna 8 saniye basarak etkinleştirin, ardından Astro seçeneğini seçin. Ayrıca zaman gecikmesi ayarlayabilirsiniz.

Tatil modu nasıl etkinleştirilir?

Tatil modu, anahtarlama sürelerini ±15 dakika rastgele değiştirerek bir varlık simüle eder. Menüde tatil simgesini seçerek etkinleştirin. Günlük veya haftalık programa eklenir.

Tuş takımı nasıl kilitlenir (çocuk güvenliği)?

Programlama kilidine erişmek için ayar tuşuna 10 saniye basın. İstenmeyen değişiklikleri önlemek için kilidi etkinleştirin. Kilidi açmak için işlemi tekrarlayın.

Timer Plus fabrika ayarlarına nasıl sıfırlanır?

Ekranda 'RESET' görünene kadar ayar tuşuna yaklaşık 10 saniye basılı tutun. Varsayılan ayarları geri yüklemek için onaylayın. Tüm programlamalar silinecektir.

Timer Plus tüm duvar plakaları ile uyumlu mudur?

DIN 49075 standardına göre 50 x 50 mm kesitli değiştirilebilir plakaların çoğu ile uyumludur. Plaka üreticisinden bir adaptör gerekebilir.

Elektrik kesintisi durumunda ne yapılmalı?

Timer Plus yaklaşık 5 saatlik bir çalışma rezervine sahiptir. Bu sürenin sonunda ayarlar korunur ancak saatin yeniden ayarlanması gerekir. Programlama kaydedilmiş kalır.

Manuel moda nasıl geçilir?

Manuel moda geçmek için ayar tuşuna basın. Bu modda otomatik programlar devre dışıdır ve panjuru Yükselt/İndir tuşları ile manuel olarak kontrol edebilirsiniz. Manuel mod sembolü görünür.

Timer Plus panjur dışındaki cihazları da kontrol edebilir mi?

Hayır, Timer Plus yalnızca panjurların kontrolü için tasarlanmıştır. Uygun olmayan kullanım cihaza zarar verebilir ve garantiyi geçersiz kılar.

KULLANIM KILAVUZU Timer Plus Schellenberg

Güvenlik ve uyarılar 169

Teknik bilgiler 173

Lejant sembolleri.... 174

Gereken araç ve gereçler 308

Teslimat Kapsamı 308

A Montaj 309

B Saat ve tarih ayarlama 314

C Manüel işletim ve otomatik işletim arasında geçiş ...... 317

D Günlük program ile haftalık program arasında geçiş ...... 317

E Tatil programı - Günlük/Haftalık programı etkinleştirme .. 318

F Günlük program ayarlama 319

G Haftalık program ayarlama 341

H Konum ayarı / Zaman ayarı 344

Zaman farkı ayarı 346

Yaz ve Kış saati ayarı 347

Bütün Avrupa ülkeleri için saat dilimi ayarı 349

I Bir sonraki Açma zamanı göstergesi 360

J Çocuk kilidi / Tuş kilidi 361

K Fabrika ayarlarına dönüş 362

L Genel Menü 363

GÜVENLIK VE UYARILAR

Sayın Müşterimiz,

Montaj ve işletme alma öncesinde bu kılavuzu mutlaka okuyun. Çalışmalara başlamadan önce lütfen tüm güvenlik uyarılarını okuyun. Kılavuzu saklayın ve cihazın kullanımı ile bağlantı olarak oluşabilecek tehlikeler hakkında diğer kullanıcıları da bilgilendirin. Amacına uygun olmayan kullanım veya hatalı montaj sonu-cu ortaya çıkan hasarlarda her türlü garanti hakkı düşmektedir.

Telif hakları saklıdır, 2019, Alfred Schellenberg GmbH-tüm hakları saklıdır. Telif hakları kanunu tarafından izin verilmeyen her türlü değerlendirme, özellikle çoğaltma, tercüme etme, veri bankalarında veya diğer elektronik ortamlarda ve sistemlerde bulunan içeriklerin işlenmesi ya da paylaşılması yasaktır.

GÜVENLIK UYARILARI

Elektrik çarpması nedeniyle yaralanma tehlikesi söz konusudur. Elektrik sistemlerinde yapılacak her türlü çalışma öncesinde sistemin gerilimsiz hale getirilmesi gerekmektedir.

• Yanlışlıkla (istenmeden) çalışmaları önlemek için güvenlik tedbirleri alın. Bu durum, elektrikli panjurların bakım ve onarımı için de geçerlidir.
• Elektrik bağlantıları yalnızca yetkili uzman kişiler tarafından yapılabilir.
• Usulüne uygun yapılmayan bir montaj, maddi hasara veya kişilerin yaralanmasına yol açabilir.
• Yerel enerji tedarikçisinin düzenlemeleri ve elektrik tesisatları hakkında yürürlükte olan güncel standartlar ve yönetmelikler dikkate alınmalıdır.
  ■ Sadece kuru mekânlarda kullanın (IP20).
• Ürün ve ambalajı oyuncak değildir. Çocuklardan uzak tutun, yaralanma ve boğulma tehlikesi oluşur.
  ■ Saatleri açmayın, yaralanma tehlikesi bulunur.
• Kişileri panjur sisteminin hareket alanından uzak tutun. İşletim esnasında panjur sisteminin hareket alanına görüş imkanı mevcut olmalıdır. Yaralanma tehlikesi vardır.

AMACINA UYGUN KULLANIM

• Zamanlayıcı sadece (Ürün No. 20031 / 20036) panjur sisteminin kontrolü için tasarlanmıştır.
• Panjur sistemi ve sistem parçaları çok iyi bir durumda olmalıdır. Sistemde veya parçalarında bir kusur bulunması halinde bu kusurların zamanlayıcı montajından önce giderilmesi gerekmektedir.
• Farklı veya amacını aşan bir kullanım, amacına uygun olmayan kullanım olarak addedilir.
• Amacına uygun olmayan kullanımdan kaynaklanan müteakip hasarlar, maddi hasarlar ve kişilerin yaralanmasından Alfred Schellenberg GmbH şirketi sorumlu tutulamaz.
• Lütfen bu kılavuzu saklayınız ve kullanmak üzere hazır tutu-nuz.

50 x 50 mm kesimi ile DIN 49075'e göre çoğu çerçeve ile uyumludur. İlgili imalatçının adaptörü gereklidir. Zamanlayıcı, yaz ve kış saatlerine otomatik geçiş sağlar. Saatlerin değiştirilmesinde iç saat bir saat ileri veya geri alınır.

CE AÇIKLAMASI VE UYUMLULUK

Ürün Avrupa (Ürün No. DE 25572, 25577) düzeyinde ve ulusal yönergelerin yürürlükteki gereksinimlerini karşıla-maktadır. Uygunluk ispat edilmiştir. AB Uygunluk Beyanı'nın tam metni şu internet adresinde mevcuttur: http://www.schellenberg.de (Download-Center'daki „Servis" menü öğesi).

2014/35/EU Alçak Gerilim Yönetmeliği

EU Elektromanyetik Uyumluluk (EMC)

Yönetmeliği

2011/65/EU sayılı RoHS direktifi

Evsel atıklarla birlikte bertaraf etmeyin! Ürün geri dönüşümlüdür ve geri dönüşüm merkezine veya elektronik ev atıkları için başka bir toplama noktasına verilebilir.

TEKNIK BILGILER
Besleme gerilimi 230 V AC / 50 Hz
Devre akımı 3A/ 230 V AC	endüktif yük
Koruma türü IP 20
Koruma sınıfı II, uygun montajsonrasında
Şalt süresi 180 saniye
İzin verilen sıcaklıkaralığı	+ 0°C ile + 50°C arasında
Çalışma rezervi yakl. 5 saat
Çalışma hassasiyeti yakl. +/- 1 saniye / gün
Standby tüketimi* 0,5 Watt
Montaj türü Sıva altı priz, ∅ 60 mm,delik mesafesi, min. 25 mmderinlik. Uygun mahfazalı yüzey

* Saat, ayarlanmış şalt zamanlarını ve ek fonksiyonları uygulamak için her zaman işletme hazırlıdır.

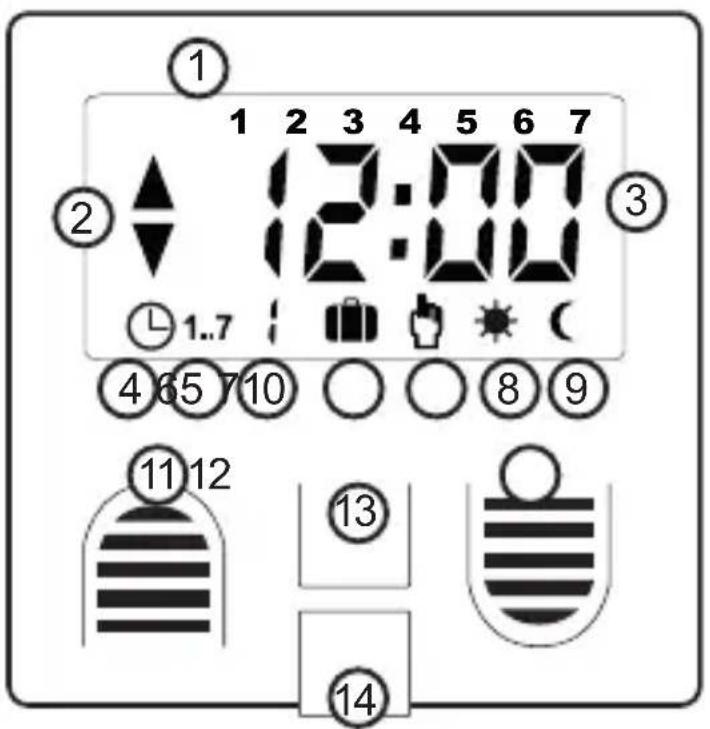

LEJANT SEMBOLLERI

① 1 2 3 4 5 6 7 ② 12:00 ③ ④ 65 710 ○ ○ 8 9 ⑪ 12 ⑬ 13 14

① Haftanın günü
② Açma, Kapatma sembolü
③ Saat
④ Günlük program
⑤ Haftalık program
⑥ Tatil programı
⑦ Manuel işletim
⑧ Güneş fonksiyonu*
⑨ Alacakaranlık fonksiyonu*
10 Genel Menüde
11 Açma tuşu
12 Kapatma tuşu
13 SET tuşu
14 Sensör soket yuvası

* Fonksiyon sadece ürün no: 25573 ile mümkündür.

① Haftanın günü

MO 2 DM DOWE TH FR SA SU

② Açma, Kapatma sembolü (panjur yönü) Panjur yönü görüntülenir.

④ Günlük program (otomatik işletim) ayarları her üç blok için de geçerlidir. Blok 1: Pazartesi – Cuma, Blok 2: Cumartesi, Blok 3: Pazar.

⑤ Haftalık program (otomatik işletim) Haftanın her günü için özel açma ve kapatma zamanı ayarı

MO 2 DUMDOWD TH FR SA SU

⑥ Tatil programı (rastgele işletim) Haftalık veya günlük programa ayarlanabilir. Programlanmış zamanları +/- 15 dakika olarak rastgele değiştirir.

⑦ Manüel işletim (kilitleme koruması)

Panjurlar manüel olarak açılıp kapatılabilmekte- dir. Otomatik işletim kapatılmış olur ve istenmey- en kilitlenmeler engellenir.

⑪⑫ Açma tuşu, Kapama tuşu:

Panjurları kaldırmak için – tuşuna basın Panjurları indirmek için – tuşuna basın

13 SET tuşu

Mod değiştirme ve program ayarı sonrasında onaylama için kullanılır.

TR

ОГЛАВЛЕНИЕ

① Cumartesi ve Pazar günleri Açma ve Kapama zamanı ayarları için aşağıdaki adımları takip edin.

② Blok 1: Pazartesi – Cuma günleri için günlük program ayarları
③ Açma ve Kapama süresi ayarları
④ Blok 2: Cumartesi günü için günlük program ayarı
⑤ Blok 3: Pazar günü için günlük program ayarı
⑥ Açma veya Kapama zamanı devre dışıdır. Bu işlemler her bir Blok için ayrı ayrı geçerlidir.

RU

Konum ayarı özelliği, panjurların akşam kapanmasını yıl boyunca gün batımına göre ayarlar. Ayarlanmış olan günlük ve haftalık programa göre panjurlar açık konum ayarı özelliği ile bir sonraki duruma göre kendiliğinden kapanır.

RU

1 Saniye. Manuel kullanımdan otomatik kullanıma geçiş
4 Saniye. Ayarlar saat / tarih
6 Saniye. Ayarlar Günlük- Haftalık Program
8 Saniye. Ayarlar Astrolojik fonksiyonu
10 Saniye. Program kilitleme

RU

Garanti, yedek parça ihtiyacı ve ürününüzün usulüne uygun montajı ile ilgili tüm konularda müşteri hizmetlerine danışabilirsiniz.
