Produkta veids	Elektroniskais programmētājs rullo žalūzijām
Zīmols	Schellenberg
Modelis	Timer Plus
Barošana	230 V maiņstrāva, 50 Hz
Komutācijas strāva	3 A / 230 V maiņstrāva (induktīvā slodze)
Aizsardzības tips	IP20 (sausās telpās)
Aizsardzības klase	II (atkarībā no uzstādīšanas)
Komutācijas ilgums	180 sekundes
Pieļaujamā temperatūras diapazons	0 °C līdz +50 °C
Darbības rezerve	Apmēram 5 stundas
Precizitāte	Apmēram ± 1 sekunde dienā
Gaidīšanas režīma patēriņš	0,5 vati
Uzstādīšanas veids	Iegulšanas kārba ∅ 60 mm, minimālais dziļums 25 mm
Plašu saderība	Maināmas plāksnes DIN 49075, izgriezums 50 x 50 mm (nepieciešams adapteris)
Galvenās funkcijas	Dienas programmēšana (3 bloki), nedēļas programmēšana, brīvdienu režīms, manuālais režīms, Astro funkcija
Bērnu drošība	Taustiņu bloķēšana (bloķēšana)
Atiestatīšana	Rūpnīcas iestatījumu atjaunošana
Displejs	Ekrāns ar dienu, laiku, pacelšanas/nolaišanas simboliem
Pieslēgšana	Veic kvalificēts tehniķis

Bieži uzdotie jautājumi - Timer Plus Schellenberg

Kā iestatīt laiku un datumu Timer Plus?

Nospiediet regulēšanas taustiņu 4 sekundes, lai piekļūtu laika un datuma iestatījumiem. Izmantojiet pacelšanas/nolaišanas taustiņus, lai pielāgotu vērtības, un apstipriniet ar regulēšanas taustiņu.

Kā ieprogrammēt dienas programmu?

Nospiediet regulēšanas taustiņu 6 sekundes, lai ieietu dienas programmas iestatījumos. Jūs varat iestatīt līdz 3 laika blokiem: pirmdiena-piektdiena, sestdiena un svētdiena. Katram blokam iestatiet atvēršanas un aizvēršanas laiku.

Kas ir Astro funkcija un kā to aktivizēt?

Astro funkcija automātiski aizver rullo žalūziju saulrieta laikā. Aktivizējiet to, nospiežot regulēšanas taustiņu 8 sekundes, pēc tam izvēlieties Astro opciju. Varat arī iestatīt laika nobīdi.

Kā aktivizēt brīvdienu režīmu?

Brīvdienu režīms nejauši maina komutācijas laikus par ±15 minūtēm, lai simulētu klātbūtni. Aktivizējiet to izvēlnē, atlasot brīvdienu ikonu. Tas tiek pievienots dienas vai nedēļas programmai.

Kā bloķēt tastatūru (bērnu drošība)?

Nospiediet regulēšanas taustiņu 10 sekundes, lai piekļūtu programmēšanas bloķēšanai. Aktivizējiet bloķēšanu, lai novērstu nevēlamas izmaiņas. Lai atbloķētu, atkārtojiet darbību.

Kā atiestatīt Timer Plus uz rūpnīcas iestatījumiem?

Turiet nospiestu regulēšanas taustiņu apmēram 10 sekundes, līdz displejā parādās 'RESET'. Apstipriniet, lai atjaunotu noklusējuma iestatījumus. Visas programmas tiks dzēstas.

Vai Timer Plus ir saderīgs ar visām sienas plāksnēm?

Tas ir saderīgs ar lielāko daļu maināmu plākšņu atbilstoši DIN 49075, ar izgriezumu 50 x 50 mm. Var būt nepieciešams plāksnes ražotāja adapteris.

Ko darīt strāvas padeves pārtraukuma gadījumā?

Timer Plus ir darbības rezerve aptuveni 5 stundas. Pēc šī laika iestatījumi tiek saglabāti, bet laiks būs jāpielāgo. Programmēšana paliek saglabāta.

Kā pārslēgties uz manuālo režīmu?

Nospiediet regulēšanas taustiņu, lai pārslēgtos uz manuālo režīmu. Šajā režīmā automātiskās programmas tiek deaktivizētas, un jūs varat vadīt žalūziju manuāli, izmantojot pacelšanas/nolaišanas taustiņus. Parādās manuālā režīma simbols.

Vai Timer Plus var vadīt citas ierīces, nevis tikai rullo žalūzijas?

Nē, Timer Plus ir paredzēts tikai rullo žalūziju vadīšanai. Neatbilstoša izmantošana var sabojāt ierīci un anulēt garantiju.

LIETOŠANAS INSTRUKCIJA Timer Plus Schellenberg

Drošība un norādes 209

Tehniskie dati 213

Simbolu skaidrojums 214

Nepieciešamie instrumenti 308

Piegādes komplekts 308

A Montāža 309

B Laika un datuma iestatīšana 314

C Manuālā un automātiskā režīma pārslēgšana 317

D Dienas un nedēļas programmas pārslēgšana 317

E Atvajinājuma programmas pieslēgšana - dienas/nedēļas programma 318

F Dienas programmas iestatīšana 319

G Nedēļas programmas iestatīšana 341

H Astro funkcijas / laika vadības iestatīšana 344

Laika nobīdes iestatīšana 346

Vasaras un ziemas laika iestatīšana 347

Eiropas karte laika zonu iestatīšanai 349

I Pārslēgšanas laika rādījums 360

J Aizsardzība pret bērniem / taustiņu blokāde 361

K Rūpnīcas iestatījumu atjaunošana 362

L Izvēlnes funkciju pārskats 363

DROŠĪBA UN NORĀDES

Cienījamais pircēj!

Pirms montāžas un pieņemšanas ekspluatācijā lūdzam rūpīgi izlasīt lietošanas instrukciju.

Pirms darbu sākšanas izpildiet visas drošības norādes. Saglabājiet instrukciju un informējiet

ikvienu lietotāju par iespējamiem riskiem, kas ir saistīti ar šo izstrādājumu. Ja bojājumi ir radušies nepareizas lietošanas vai klūdainas montāžas rezultātā, garantija zaudē spēku.

Aizsargāts ar autortiesībām, 2019, Alfred Schellenberg GmbH – visas tiesības paturētas. Jebkāda saskaṇā ar autortiesību likumu satura neatļauta izmantošana, it īpaši pavairošana, tulkošana, apstrāde resp. tālāk nodošana datubāzēm vai citiem elektroniskiem medijiem un sistēmām, ir aizliegta.

DROŠĪBAS NORĀDES

Pastāv savainošanās risks, ko var radīt elektriskās strāvas trieciens. Pirms darba pie elektriskām iekārtām tās ir jāatvieno no sprieguma.

• Veiciet visus drošības pasākumus, lai ierīci nevarētu nejauši ieslēgt. Tas attiecas arī uz elektrisko žalūziju mehānismu apkopi un remontu.
• Elektrības pieslēgumus drīkst izveidot vienīgi pilnvaroti speciālisti.
• Nepareiza instalācija var radīt smagus miesas bojājumus vai materiālus zaudējumus.
• Jāņem vērā vietējā elektroapgādes uzņēmuma noteikumi, kā arī spēkā esošie standarti un noteikumi, kas attiecas un elektroinstalācijām.
  ■ Lietot vienīgi sausās telpās (IP20).
• Šis izstrādājums un tā iepakojums nav rotałlietas. Glabājiet tos bērniem neaizsniedzamā vietā, jo pastāv savainošanās un nosmakšanas risks.
  ■ Neatveriet taimerus, jo pastāv savainošanās risks.
• Visām personām jāatrodas drošā attālumā no žalūziju mehānisma darbības zonas. Žalūziju mehānisma darbības zo-nai lietošanas laikā jābūt redzamai. Pastāv savainošanās risks.

PAREDZETA LIETOŠANA

LV

Taimeris ir (Preces Nr. 20031 / 20036) paredzēts vienīgi žalūziju mehānismu vadīšanai.

Žalūziju mehānismam un tā detaļām jābūt nevainojamā kārtībā. Mehānisma vai tā detaļu trūkumi ir jānovērš pirms taimera iebūvēšanas.

Cita veida lietošana nav pieļaujama.

Uznēmums Alfred Schellenberg GmbH neuzņemas atbildību par bojājumiem, materiāliem zaudējumiem un miesas bojāju-miem, kas radušies nepareizas lietošanas rezultātā.

Lūdzu, saglabājiet šo instrukciju, lai tā būtu pieejama ikvienam lietotājam.

Savietojams ar lielāko daļu maināmajiem rāmjiem, kas atbilst standartam DIN 49075, ar 50 x 50 mm izgriezumu. Nepieciešams attiecīgā ražotāja adapters.

Taimeris piedāvā iespēju automātiski pārslēgties no vasaras uz ziemas laiku. Regulējot laiku, iekšējais pulkstenis tiek pagriezts attiecīgi par 1 stundu uz priekšu vai atpakal.

CE DEKLARĀCIJA UN ATBILSTĪBA

Izstrādājums (Art. Nr DE 25572, 25577) atbilst visu spēkā esošo Eiropas un nacionālo vadlīniju prasībām. Šī at-bilstība ir pierādīta. Pilns ES Atbilstības deklarācijas teksts ir pieejams tīmekļa vietnē: http://www.schellenberg.de (izvēlnes elements „Service“ (Pakalpojumi) sadaļā Download-Center (Lejupielāžu centrs).

Zemspreguma direktīva 2014/35/ES

Elektrāmagnētiskās saderības direktīva 2014/30/ES

RoHS direktīva 2011/65/ES

Neizmest kopā ar sadzīves atkritumiem! Izstrādā-jums ir piemērots otrreizējai pārstrādei, un to var no-dot otrreizējās pārstrādes vai elektronikas atkritumu savākšanas punktā.

TEHNISKIE DATI
Barošanas spriegums 230 V AC / 50 Hz
Komutācijas strāva 3A / 230 V AC induktīvā slodze
Aizsardzības pakāpe IP 20
Aizsardzības klase II, pēc atbilstošas montāžas
leslēgšanās ilgums 180 sekundes
Pieļaujamais temperatūras diapazons	0 °C līdz + 50 °C
Jaudas rezerve apt. 5 stundas
Darbības precizitāte apt. +/- 1 sekunde/dienā
Patēriņš gaidstāves režīmā*	0,5 vati

TEHNISKIE DATI

Montāžas veids Zemapmetuma kārba,

Ø 60 mm, attālums starp caurumiem, min. 25 mm dziļumā. Virs apmetuma, atbilstošā korpusā

* Taimeris visu laiku ir darba gatavībā, lai ievērotu iestatītos ieslēgšanās laikus un veiktu papildu funkcijas.

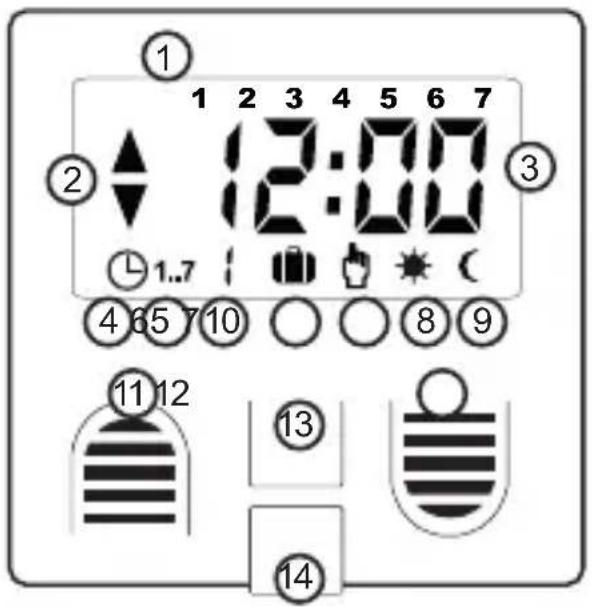

SIMBOLU SKAIDROJUMS

1 1 2 3 4 5 6 7 12:00 ② ③ 1..7 4 6 5 7 10 ○ ○ ○ 8 9 ⑪ 12 ⑬ ⑭ 13 14

① Nedēļas diena
② Pacelšanas, nolaišanas simbols
③ Pulksteņa laiks
④ Dienas programma
⑤ Nedēļas programma
⑥ Atvaținăjuma programma
⑦ Manuālais režīms
⑧ Saules funkcija*
⑨ Krēslas funkcija*
10 Izvēlnes vadība
11 Pacelšanas taustiņš
12 Nolaišanas taustiņš
13 lestatīšanas taustiņš
14 Sensora spraudna ligzda

* Šī funkcija iespējama vienīgi kopā ar ierīci Nr. 25573.

① Nedēļas diena

MO 2 DM DOWE TH FR SA SU

② Pacelšanas, nolaišanas simbols (žalūziju virziens) Tiek rādīts žalūziju kustības virziens.

④ Dienas programma (automātiskais režīms) lestatīšanas iespējas 3 laika blokiem 1. bloks: Pirmd. - piektd. 2. bloks: Sestd. 3. bloks: Svētd.

⑤ Atvajinājuma programma (nejaušības režīms) Pieslēdzama nedēļas vai dienas programmai. Maina ieprogrammētos laikus pēc nejaušības principa par +/- 15 minūtēm.

⑥ Nedēļas programma (automātiskais režīms) Individuāli iestatāms pacelšanas un nolaišanas laiks katrai nedēļas dienai.

⑦ Manuālais režīms (aizsardzība pret noblokēšanos)

Žalūzijas tiek paceltas un nolaistas manuāli. Deaktivizē automātisko režīmu un pasargā no nevēlamas nobloķēšanās.

11 12 Pacelšanas taustiņš, nolaišanas taustiņš

Žalūziju pacelšanas laikā - nospiediet taustiņu 📄 Žalūziju nolaišanas laikā - nospiediet taustiņu 📋

13 lestatīšanas taustiņš

Lai mainītu režīmus un apstiprinātu programmu iestatījumus.

SISUKORD

① Tam seko pacelšanas un nolaišanas laiki sestdienai un svētdienai. Iestatīšanai atkārtojiet soļus.
② 1. bloks: Dienas programmas programmēšana laikiem no pirmd. līdz piektd.
③ Pacelšanas/nolaišanas laika iestatīšana
④ 2. bloks: Dienas programmas programmēšana laikiem sestd.
⑤ 3. bloks: Dienas programmas programmēšana laikiem svētd.
⑥ Pacelšanas un nolaišanas laiks ir deaktivizēts. Funkcija iespējama katram blokam.

EE

Astro funkcija vada vakara slēgšanu un tā seko saulrietam gada ritumā. Ja iestatīta dienas vai nedēļas programma un aktivēta astro funkcija, žalūzija nolaižas, kad iestājas kāds no iestatīta-jiem notikumiem.

EE

1 sek. Manuālā-automātiskā režīma pārslēg-šana
4 sek. Laika / datuma iestatīšana
6 sek. Dienas-nedēļas programmas ies- tatīšana
8 sek. Astrofunkcijas iestatīšana
10 sek. Programmēšanas blokēšana

EE

VAJUTAGE NUPPUSET

MENÜÜ

Ja rodas neskaidrības par garantiju, ir nepieciešamas rezerves daļas vai arī jums ir jautājumi par jūsu iegādātās ierīces pareizu montāžu, lūdzu, sazinieties ar mūsu klientu apkalpošanas dienestu.
