Produkttyp	Elektronisk timer för rullgardiner
Märke	Schellenberg
Modell	Timer Plus
Strömförsörjning	230 V AC, 50 Hz
Kopplingsström	3 A / 230 V AC (induktiv last)
Skyddstyp	IP20 (torra utrymmen)
Skyddsklass	II (enligt montering)
Kopplingstid	180 sekunder
Tillåten temperaturintervall	0 °C till +50 °C
Reservgång	Cirka 5 timmar
Precision	Cirka ± 1 sekund per dag
Standbyförbrukning	0,5 Watt
Monteringstyp	Inbyggnadsdosa ∅ 60 mm, djup min. 25 mm
Kompatibilitet med täckplattor	Utbytbara täckplattor DIN 49075, uttag 50 x 50 mm (adapter krävs)
Huvudfunktioner	Daglig programmering (3 block), veckoprogrammering, semesterläge, manuellt läge, Astro-funktion
Barnsäkerhet	Knapplås (låsning)
Återställning	Återställning av fabriksinställningar
Display	Skärm med dag, tid, symboler för upp/ned
Anslutning	Utförs av en kvalificerad tekniker

Vanliga frågor - Timer Plus Schellenberg

Hur ställer jag in tid och datum på Timer Plus?

Tryck på inställningsknappen i 4 sekunder för att komma åt inställningarna för tid och datum. Använd knapparna Upp/Ned för att justera värdena och bekräfta med inställningsknappen.

Hur programmerar jag ett dagligt schema?

Tryck på inställningsknappen i 6 sekunder för att gå in i inställningarna för det dagliga schemat. Du kan ställa in upp till 3 tidsblock: måndag-fredag, lördag och söndag. För varje block, ställ in öppningstid och stängningstid.

Vad är Astro-funktionen och hur aktiverar jag den?

Astro-funktionen stänger automatiskt rullgardinen vid solnedgång. Aktivera den genom att trycka på inställningsknappen i 8 sekunder, välj sedan Astro-alternativet. Du kan också ställa in en tidsförskjutning.

Hur aktiverar jag semesterläge?

Semesterläget ändrar slumpmässigt kopplingstiderna med ±15 minuter för att simulera närvaro. Aktivera det i menyn genom att välja semesterikonen. Det läggs till det dagliga eller veckovisa schemat.

Hur låser jag tangentbordet (barnsäkerhet)?

Tryck på inställningsknappen i 10 sekunder för att komma åt programmeringslåset. Aktivera låset för att förhindra oönskade ändringar. För att låsa upp, upprepa proceduren.

Hur återställer jag Timer Plus till fabriksinställningar?

Håll inställningsknappen intryckt i cirka 10 sekunder tills displayen visar 'RESET'. Bekräfta för att återställa standardinställningarna. Alla programmeringar raderas.

Är Timer Plus kompatibel med alla väggplattor?

Den är kompatibel med de flesta utbytbara täckplattor enligt DIN 49075, med uttag på 50 x 50 mm. En adapter från plattans tillverkare kan behövas.

Vad gör jag vid strömavbrott?

Timer Plus har en reservgång på cirka 5 timmar. Efter denna tid sparas inställningarna men tiden måste ställas om. Programmeringen förblir sparad.

Hur växlar jag till manuellt läge?

Tryck på inställningsknappen för att växla till manuellt läge. I detta läge är automatiska program inaktiverade och du kan styra rullgardinen manuellt med knapparna Upp/Ned. Symbolen för manuellt läge visas.

Kan Timer Plus styra andra apparater än rullgardiner?

Nej, Timer Plus är designad uteslutande för styrning av rullgardiner. Användning på annat sätt kan skada enheten och ogiltigförklara garantin.

BRUKSANVISNING Timer Plus Schellenberg

Säkerhet och anvisningar 229

Tekniska data 233

Teckenförklaring för symboler 234

Verktyg som behövs 308

Leveransens omfattning 308

A Montering 309

B Inställning av tid och datum 314

C Växla mellan manuell drift – automatisk drift 317

D Växla mellan dagsprogram – veckoprogram ....317

E Tillkoppling av semesterprogram – dagsprogram/veckoprogram 318

F Inställning av dagsprogram 319

G Inställning av veckoprogram 341

H Inställning av astrofunktionen/tidsstyrning 344

Inställning av tidsfördröjning 346

Inställning av sommar- och vintertid 347

Europakarta för inställning av tidszon.... 349

I Visar nästa kopplingstid 360

J Barnsäkring/knappspärr 361

K Fabriksåterställning 362

L Översikt över menystyrningen 363

SÄKERHET OCH ANVISNINGAR

Kära kund,

läs noga igenom alla instruktionerna före montering och idrifttagning. Beakta alla säkerhetsanvisningar innan du börjar med arbetet. Förvara instruktionerna och hänvisa varje användare för eventuella faror som föreligger i samband med den här produkten. Vid skador som orsakas av felaktig användning eller av felaktig montering upphör garantin och rätten till garantianspråk.

Skyddad av upphovsrätten, 2019, Alfred Schellenberg GmbH. All användning som stri- der mot upphovsrätten, särskilt kopiering, översättning, bearbetning samt överlämnande av innehållet i databaser och andra elektroniska medier och system, är förbjuden.

SÄKERHETSANVISNINGAR

Det föreligger risk för personskador på grund av el-stöt. Före arbeten på elsystemet måste detta kopplas från strömförsörjningen.

• Vidta säkerhetsåtgärder mot oavsiktlig tillkoppling. Detta gäller även vid underhåll och reparation av elektriska jalusier.
• El-anslutningar får endast utföras av en behörig elektriker.
• Felaktig installation kan orsaka allvarliga personskador eller materiella skador
• Föreskrifterna från det lokala elbolaget samt alla aktuellt gällande normer och föreskrifter för el-installation ska beaktas.
• Får endast användas i torra utrymmen (IP20).
• Produkten och förpackningen är ingen leksak. Håll barn på avständ! Risk för personskador och kvävning.
• Öppna inte klockorna. Risk för personskador..
• Håll personer undan från jalusiernas rörelseområde. Jalusiernas rörelseområde måste vara åtkomligt under drift. Det föreligger risk för personskador.

AVSEDD ANVÄNDNING

• Timern är (Art-nr 20031 / 20036) uteslutande avsedd för styrning av jalusier.
• Jalusierna och dess delar måste befinna sig i felfritt skick. Fel på jalusierna eller dess delar måste åtgärdas innan timern monteras.
• Alla annan användning gäller som icke avsedd användning.
• Alfred Schellenberg GmbH ansvarar inte för följdskador, materiella skador och personskador som orsakas av icke avsedd användning.
• Förvara dessa instruktioner, de måste finnas tillgängliga för varje användare.

Kompatibel med de flesta växelramar enligt DIN 49075 med 50 x 50 mm utskärning. Adapter från respektive tillverkare nödvändig.

Timern erbjuder en automatisk omställning från sommar- till vintertid. Vid tidsomställningen ställs den interna klockan fram eller tillbaka en timme.

CE-FÖRKLARING OCH ÖVERENSSTÄMMELSEFÖRKLARING

Produkten (art.nr.

25572,

77) uppfyller de gällande kraven i de europeiska och nationella riktlinjerna.

Överensstämmelse har bevisats. Den fullständiga texten med EU-försäkran om överensstämmelse finns på internet-adressen: http://www.schellenberg.de (menypunkt "Service", underrubrik "Download-Center").

Lågspänningsdirektivet 2014/35/EU

ktivet 2014/30/EU

RoHS-direktiv 2011/65/EU

Kasta inte i hushållsavfallet! Produkten kan återvinnas och ska lämnas in på återvinningsanläggningen eller till ett insamlingsställe för elektriskt hushållsavfall.

TEKNISKA DATA

Matningsspänning 230 V AC / 50 Hz

Brytström 3 A/230 V AC induktiv last

Skyddsklass IP 20

Skyddsklass II i enlighet med respektive montering

Driftstid 180 sekunder

tillåtet temperaturområde 0 °C till + 50 °C

Batterireserv ca 5 timmar

Exakthet ca +/- 1 sekund/dag

Standby-förbrukning* 0,5 watt

Monteringstyp Dosa för infälld montering,∅ 60 mm, hålavstånd, min.25 mm djup. Utvändig mon-tering i respektive hölje

* Klockan är alltid redo att utföra de inställda kopplingstiderna och tilläggsfunktionerna

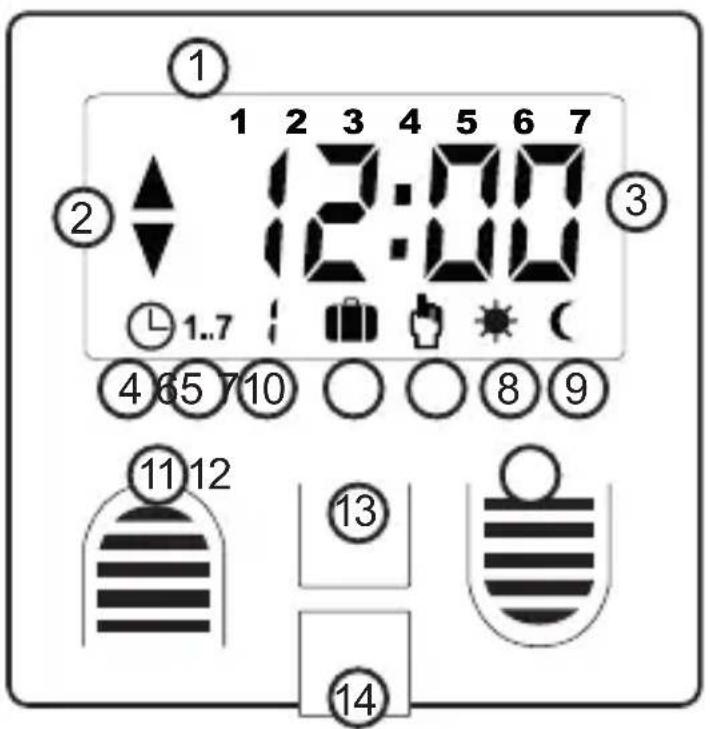

TECKENFÖRKLARING FÖR SYMBOLER

① 1 2 3 4 5 6 7 ② 12:00 ③ ④ 65 710 ○ ○ 8 9 ⑪ 12 ⑬ 13 14

① Veckodag
② Symbol för upprullning, nerrullning
③ Klockslag
④ Dagsprogram
⑤ Veckoprogram
⑥ Semesterprogram
⑦ Manuell drift
⑧ Solfunktion*
⑨ Skymningsfunktion*
10 Menystyrning
11 Knapp för upprullning
12 Knapp för nerrullning
13 Knappen Set (Ställ in)
14 Kortplats för sensorkontakt

* Fungerar endast tillsammans med art.-nr 25573.

① Veckodag

② Symbol för upprullning, nerrullning (jalusiriktning)

Jalusiernas rörelseriktning visas.

④ Dagsprogram (automatisk drift)

möjlighet att ställa in tre tidsblock: block 1: mån till fre, block 2 lör, block 3 sön

⑤ Veckoprogram (automatisk drift)

Individuell inställning av upp- och nerrullningstiden för varje veckodag.

Tillkopplingsbar för vecko- eller dagsprogram. Förändrar tillfälligt de programmerade tiderna med upp till +/- 15 minuter.

⑦ Manuell drift (stängningsskydd)

Jalusierna kan rullas upp och ner manuellt. Avaktiverar automatisk drift och skyddar mot oönskad stängning.

11 12 Knappen Uppkörning, knappen Nerkörning

Vid uppkörning av jalusi – Tryck på knappen Vid nerkörning av jalusi – Tryck på knappen

⑬ Knappen Set (Ställ in)

Används för lägesväxling och för bekräftelse efter programinställning.

INDHOLDSFORTEGNELSE

D Skifte av dagsprogram - ukesprogram 317

E Tilkobling av ferieprogram - dagsprogram/ukesprogram .. 318

① Härefter följer upp- och nerkörningstider för lördag och söndag. Upprepa stegen för inställningen.
② Block 1: dagsprogram för mån – fre.
③ Programmera tider
④ Block 2: dagsprogram för lör.
⑤ Block 3: dagsprogram för sön.
⑥ Upp- eller nerkörningstid är avaktiverad. Funktionen är möjlig för varje block.

DK

Astrofunktionen styr kvällsstängningen och följer solens nedgång under året. Vid inställt dags- eller veckoprogram och aktiverad skymnings- eller astrofunktion körs rullgardinen ner vid en senare händelse.

DK

1 s. Växla mellan manuellt och automatikläge
4 s. Inställning av tid/datum
6 s. Inställning av dags- eller veckoprogram
8 s. Inställning av astrofunktion
10 s. Programmeringsspärr

DK

TRYK TASTEN MENU »SET«

Vid garantianspråk, behov av reservdelar eller frågor angående korrekt montering av era produkter, ber vi er att kontakta vår [e-mail]
