Produkttype	Elektronisk programenhet for rulleskodder
Merke	Schellenberg
Modell	Timer Plus
Strømforsyning	230 V AC, 50 Hz
Bryterstrøm	3 A / 230 V AC (induksjonsbelastning)
Beskyttelsestype	IP20 (tørre rom)
Beskyttelsesklasse	II (etter montering)
Brytertid	180 sekunder
Tillatt temperaturområde	0 °C til +50 °C
Gangreserve	Omtrent 5 timer
Nøyaktighet	Omtrent ± 1 sekund per dag
Strømforbruk i ventemodus	0,5 Watt
Monteringstype	Innfelt boks ∅ 60 mm, min. dybde 25 mm
Platekompatibilitet	Utskiftbare plater DIN 49075, utskjæring 50 x 50 mm (adapter nødvendig)
Hovedfunksjoner	Daglig programmering (3 blokker), ukentlig programmering, feriemodus, manuell modus, Astro-funksjon
Barnesikring	Tastelås (låsing)
Tilbakestilling	Gjenoppretting av fabrikkinnstillinger
Display	Skjerm med dag, klokkeslett, symboler for opp/ned
Tilkobling	Utføres av kvalifisert tekniker

Ofte stilte spørsmål - Timer Plus Schellenberg

Hvordan stiller jeg inn klokkeslett og dato på Timer Plus?

Trykk på innstillingsknappen i 4 sekunder for å få tilgang til innstilling av klokkeslett og dato. Bruk opp/ned-tastene for å justere verdiene og bekreft med innstillingsknappen.

Hvordan programmerer jeg en daglig plan?

Trykk på innstillingsknappen i 6 sekunder for å gå inn i innstillingene for daglig plan. Du kan definere opptil 3 tidsblokker: mandag-fredag, lørdag og søndag. For hver blokk stiller du inn åpnings- og lukketid.

Hva er Astro-funksjonen og hvordan aktiverer jeg den?

Astro-funksjonen lukker automatisk rulleskodden ved solnedgang. Aktiver den ved å trykke på innstillingsknappen i 8 sekunder, og velg deretter Astro-alternativet. Du kan også stille inn en tidsforskyvning.

Hvordan aktiverer jeg feriemodus?

Feriemodus endrer tilfeldig brytertidene med ±15 minutter for å simulere tilstedeværelse. Aktiver den i menyen ved å velge ferieikonet. Den legges til den daglige eller ukentlige planen.

Hvordan låser jeg tastaturet (barnesikring)?

Trykk på innstillingsknappen i 10 sekunder for å få tilgang til programmeringslås. Aktiver låsen for å forhindre uønskede endringer. For å låse opp, gjenta operasjonen.

Hvordan tilbakestiller jeg Timer Plus til fabrikkinnstillinger?

Hold innstillingsknappen inne i ca. 10 sekunder til skjermen viser 'RESET'. Bekreft for å gjenopprette standardinnstillingene. Alle programmeringer slettes.

Er Timer Plus kompatibel med alle veggplater?

Den er kompatibel med de fleste utskiftbare plater i henhold til DIN 49075, med utskjæring på 50 x 50 mm. En adapter fra plateprodusenten kan være nødvendig.

Hva gjør jeg ved strømbrudd?

Timer Plus har en gangreserve på omtrent 5 timer. Etter denne tiden beholdes innstillingene, men klokkeslettet må justeres på nytt. Programmeringen forblir lagret.

Hvordan bytter jeg til manuell modus?

Trykk på innstillingsknappen for å bytte til manuell modus. I denne modusen er automatiske programmer deaktivert, og du kan styre rulleskodden manuelt med opp/ned-tastene. Symbolet for manuell modus vises.

Kan Timer Plus styre andre enheter enn rulleskodder?

Nei, Timer Plus er utelukkende designet for styring av rulleskodder. Ikke-konform bruk kan skade enheten og ugyldiggjøre garantien.

BRUKSANVISNING Timer Plus Schellenberg

1. plokk: E Kuni R 2. plokk: L 3. plokk: P

B Innstilling av klokkeslett og dato 314

C Skifte av manuell drift - automatisk drift 317

F Innstilling av dagsprogram 319

G Innstilling av ukesprogram 341

H Innstilling av astrofuksjon/tidsstyring 344

Innstilling av tidsforskyvelse 346

Innstilling av sommer-/vintertid 347

Europakart for tidssoneinnstilling 349

I Angivelse av neste koblingstid 360

J Barnesikring / tastsperre 361

K Reset 362

L Menyoversikt 363

SIKKERHET OG HENVISNINGER

Kjære kunde.

Vennligst les bruksanvisningen fullstendig før montering og idriftsetting av produktet. Følg alle sikkerhetshenvisningene før arbeidene starter. Ta vare på bruksanvisningen og gjør den enkelte brukeren oppmerksom på mulige farer i forbindelse med dette produktet. Garantien og andre garantikrav opphører ved skader pga. ikke forskriftsmessig bruk eller feil montasje.

Beskyttet opphavsrett, 2019, Alfred Schellenberg GmbH, med forbehold om alle rettigheter. All bruk som Lov om Opphavsrett til Åndsverk ikke tillater, spesielt kopiering, oversettelse, bearbeiding eller utlevering av innholdet i databaser eller andre elektroniske medier, er forbudt.

SIKKERHETSINFORMASJON

Fare for personskader pga. elektrisk støt. Frakoble anlegget før du utfører arbeid på det elektriske anlegget.

• Sørg for sikkerhetstiltak mot utilsiktet innkobling. Dette gjelder også for vedlikehold og reparasjon av elektriske rullesjalusianlegg.
• Elektriske tilkoblinger skal bare utføres av autorisert personell.
• En ikke forskriftsmessig installasjon kan føre til alvorlige personskader eller materielle skader.
• Følg forskriftene fra din lokale strømleverandør samt alle gjeldende standarder og forskrifter som gjelder for elektriske anlegg.
  ■ Brukes kun i tørre rom (IP 20).
• Produktet og emballasjen er ikke leketøy. Må holdes unna barn da det innebærer fare for personskader og kvelning.
• Tidsbryterne må ikke åpnes, fare for personskader.
• Personer må holdes unna rullesjalusianleggets kjøreområde. Kjøreområdet til rullesjalusianlegget skal være godt synlig under drift. Fare for personskader.

BESTEMMELSESMESSIG BRUK

• Tidsbryteren er (Art.nr. 20031 / 20036) kun beregnet til styringen av rullesjalusianlegg.
• Rullesjalusianlegget samt tilhørende deler skal være i uskadet tilstand. Feil på anlegget samt tilhørende deler skal være utbedret før tidsbryteren blir montert.
• Annen bruk eller bruk utover dette gjelder som ikke forskriftsmessig bruk.
• Alfred Schellenberg GmbH er ikke ansvarlig for påfølgende skader, materielle skader og personskader ved ikke forskriftsmessig bruk.
• Ta vare på denne bruksanvisningen. Den skal være tilgjengelig for alle brukerne.

Kompatibel med de fleste vekselrammer iht. DIN 49075 med 50 x 50 mm utskjæring. Nødvendig med en adapter fra den aktuelle produsenten. Tidsbryteren bytter automatisk mellom sommertid og vintertid. Den interne klokken stilles så enten frem eller tilbake én time.

EF-SAMSVARSERKLÆRING

Produktet (artikkelnr.

DE 25572,

2057

77) oppfyller

kravene i europeiske og nasjonale direktiver. Konformiteten har blitt påvist. Den fullstendige teksten til EU-konformitetserklæringen er å finne på følgende adresse:

http://www.schellenberg.de (menypunktet „service“ i download-senteret).

Lavspenningsdirektivet 2014/35/EU

ktivet 2014/30/EU

* Tidsbryteren er alltid driftsklar til å utføre de innstilte koblingstidene og tilleggsfunksjonene.

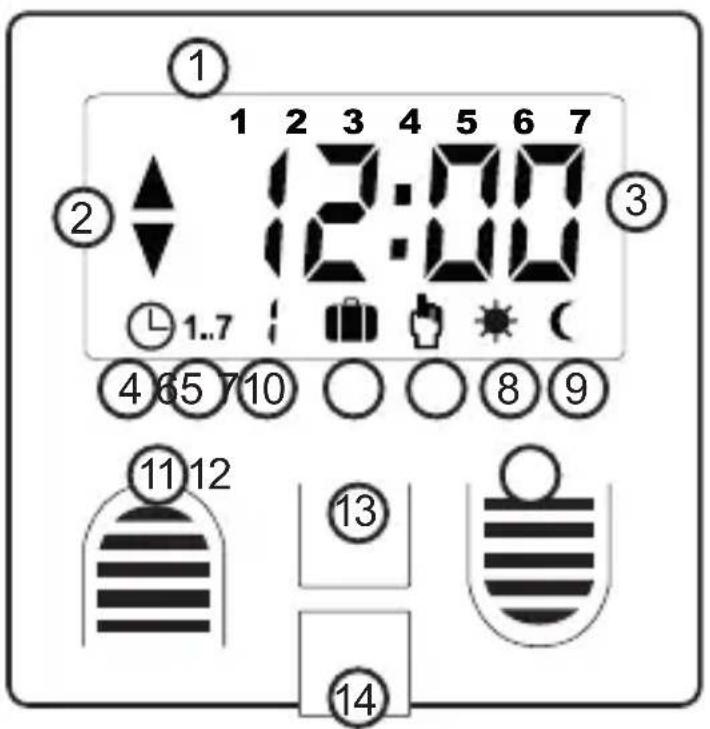

FORKLARING SYMBOLER

① 1 2 3 4 5 6 7 ② 12:00 ③ ④ 65 710 ○ ○ 8 9 ⑪ 12 ⑬ 13 14

① Ukedag
② Symbol kjøres opp, kjøres ned
③ Klokkeslett
④ Dagsprogram
⑤ Ukesprogram
⑥ Ferieprogram
⑦ Manuell drift
⑧ Solfunksjon*
⑨ Skumringsfunksjon*
10 Menyføring
⑪ Knappen Kjøres opp
12 Knappen Kjøres ned
⑬ Knappen Set
14 Slot sensorplugg

* Funksjon kun mulig i kombinasjon med art. 25573.

① Ukedag

② Symbol kjøres opp, kjøres ned (rullesjalusiens retning)

Rullesjalusiens kjøreretning vises.

④ Dagsprogram (automatisk drift)

mulig innstiling av 3 tidsblokker: Blokk 1: Man til fre, Blokk 2: Lør, Blokk 3 Søn.

⑤ Ukesprogram (automatisk drift)

Individuell innstilling av opp- og nedkjøringstider for den enkelte ukedagen.

MO 2 DMM DQ W P TH FR SA SU

⑥ Ferieprogram (tilfeldig drift)

Kan tilkobles ukes- eller dagsprogrammet. Forandrer de programmerte tidene tilfeldig med inntil +/- 15 minutter.

⑦ Manuell drift (beskyttelse mot å låse seg ut) Rullesjalusien kan kjøres opp og ned manuelt. Deaktiverer automatisk drift og beskytter mot å låse seg ut.

⑪⑫ Oppkjøring, nedkjøring

Ved rullesjalusi opp trykk -knapp, Ved rullesjalusi ned trykk -knapp

13 Knappen Set

Brukes til å skifte modus og til å bekrefte etter innstilling av program.

SISÄLLYSLUETTELO

Öryggi og ábendingar 299

Tæknilýsing 303

① Her følger op- og nedkørselstider for lørdag og søndag. Gentag indstillingsskridtene.
② Blok 1: Dagsprogram for ma. - fre.

① Så kommer opp- og nedkjøringstider for lørdag og søndag. Gjenta stegene for innstilling.
② Blokk 1: Dagsprogram for man - fre.
③ Programmere tider
④ Blokk 2: Dagsprogram for lør.
⑤ Blokk 3: Dagsprogram for søn.
⑥ Opp- og nedkjøringstider er dekativert. Funksjon mulig i hver blokk.

FI

Astrofunksjonen brukes for lukking på kveldstid og følger solen gjennom året. Ved innstilt dags- elles ukesprogram og aktivert skumrings- eller astrofunksjon går rullesjalusien ned ved den hendelsen som inntreffer sist.

FI

1 sek. Bytte mellom manuell- og auto-modus
4 sek. Innstilling av klokkeslett / dato
6 sek. Innstiling av dags- / ukeprogram
8 sek. Innstilling av astrofunksjon
10 sek. Programmeringssperre

FI

PAINA ASE-TUSPAINI-KETTA

VALIKKO
