Vrsta izdelka	Elektronski programator za rolete
Znamka	Schellenberg
Model	Timer Plus
Napajanje	230 V AC, 50 Hz
Stikalni tok	3 A / 230 V AC (induktivno breme)
Vrsta zaščite	IP20 (suhi prostori)
Razred zaščite	II (odvisno od montaže)
Čas preklopa	180 sekund
Dovoljeno temperaturno območje	0 °C do +50 °C
Rezerva delovanja	Približno 5 ur
Natančnost	Približno ± 1 sekunda na dan
Poraba v mirovanju	0,5 Watt
Vrsta montaže	Vgradna doza ∅ 60 mm, min. globina 25 mm
Združljivost s ploščami	Zamenljive plošče DIN 49075, izrez 50 x 50 mm (potreben je adapter)
Glavne funkcije	Dnevno programiranje (3 bloki), tedensko programiranje, način počitnic, ročni način, funkcija Astro
Otroška varnost	Zaklepanje tipk (zaklep)
Ponastavitev	Povrnitev tovarniških nastavitev
Zaslon	Zaslon z dnevom, uro, simboli za dvig/spust
Priključitev	Izvede usposobljen tehnik

Pogosto zastavljena vprašanja - Timer Plus Schellenberg

Kako nastaviti čas in datum na Timer Plus?

Pritisnite tipko za nastavitev za 4 sekunde, da vstopite v nastavitev časa in datuma. Uporabite tipki Gor/Dol za prilagoditev vrednosti in potrdite s tipko za nastavitev.

Kako programirati dnevni program?

Pritisnite tipko za nastavitev za 6 sekund, da vstopite v nastavitve dnevnega programa. Nastavite lahko do 3 časovne bloke: ponedeljek-petek, sobota in nedelja. Za vsak blok nastavite čas odpiranja in zapiranja.

Kaj je funkcija Astro in kako jo aktivirati?

Funkcija Astro samodejno zapre rolo ob sončnem zahodu. Aktivirajte jo s pritiskom tipke za nastavitev za 8 sekund, nato izberite možnost Astro. Prav tako lahko nastavite časovni zamik.

Kako aktivirati način počitnic?

Način počitnic naključno spremeni čase preklopa za ±15 minut, da simulira prisotnost. Aktivirajte ga v meniju z izbiro ikone počitnic. Doda se dnevnemu ali tedenskemu programu.

Kako zakleniti tipkovnico (otroška varnost)?

Pritisnite tipko za nastavitev za 10 sekund, da vstopite v zaklep programiranja. Aktivirajte zaklep, da preprečite neželene spremembe. Za odklepanje ponovite postopek.

Kako ponastaviti Timer Plus na tovarniške nastavitve?

Držite tipko za nastavitev približno 10 sekund, dokler se na zaslonu ne prikaže 'RESET'. Potrdite za obnovitev privzetih nastavitev. Vsi programi bodo izbrisani.

Ali je Timer Plus združljiv z vsemi stenskimi ploščami?

Združljiv je z večino zamenljivih plošč v skladu z DIN 49075, z izrezom 50 x 50 mm. Morda je potreben adapter proizvajalca plošče.

Kaj storiti v primeru izpada električne energije?

Timer Plus ima rezervo delovanja približno 5 ur. Po tem času nastavitve ostanejo shranjene, vendar bo treba ponovno nastaviti uro. Programiranje ostane shranjeno.

Kako preklopiti v ročni način?

Pritisnite tipko za nastavitev za preklop v ročni način. V tem načinu so samodejni programi izklopljeni in rolo lahko upravljate ročno s tipkoma Gor/Dol. Prikaže se simbol ročnega načina.

Ali lahko Timer Plus upravlja druge naprave razen rolet?

Ne, Timer Plus je zasnovan izključno za upravljanje rolet. Nepravilna uporaba lahko poškoduje napravo in razveljavi garancijo.

NAVODILA ZA UPORABO Timer Plus Schellenberg

Tehnični podatki 133

Legenda simbolov....134

Potrebno orodje 308

Obseg dostave 308

A Montaža 309

B Nastavitev ure in datuma 314

C Menjava med ročnim in samodejnim obratovanjem ..... 317

D Menjava med dnevnim in tedenskim programom 317

E Priklop počitniškega programa - dnevni/tedenski program 318

F Nastavitev dnevnega programa 319

G Nastavitev tedenskega programa 341

H Nastavitev funkcije Astro / časovnega krmiljenja ...... 344

Nastavitev časovnega zamika 346

Nastavitev poletnega in zimskega časa 347

Zemljevid Evrope za nastavitev časovnega pasa ...... 349

I Prikaz naslednjega preklopnega časa 360

J Otroško varovalo / zapora tipk 361

K Ponastavitev na tovarniške nastavitve 362

L Pregled vodenja menija 363

VARNOST IN NAVODILA

Spoštovana uporabnica, spoštovani uporabnik,

pred montažo in zagonom preberite skrbno in v celoti za navodila. Preden boste začeli z delom, upoštevajte vsa varnostna navodila. Skrbno shra-nite navodila in vsakega uporabnika opozorite na morebiten nevarnosti, ki nastanejo v povezavi s tem izdelkom. Pri škodi, ki nastane zaradi nepravilne uporabe ali pomanjkljive montaže, prenehata veljati garancija in vse pravice iz garancije.

Avtorsko zaščiteno, 2019, Alfred Schellenberg GmbH – vse pravice pridržane. Prepovedana je vsaka uporaba, ki ni dovoljena glede na zakon o avtorski zaščiti, še posebej razmnoževanje, prevajanje, predelava oz. prenos vsebin v podatkovne baze ali druge elektronske medije in sisteme.

VARNOSTNA NAVODILA

Obstaja nevarnost poškodb zaradi udara električnega toka. Pred deli je treba odklopiti električne naprave od napetosti.

• Sprejmite varnostne ukrepe pred nehotenim vklopom. To velja tudi pri vzdrževanju in popravilih električnih rolet.
  ■ Elektriko smejo priklopiti le pooblaščeni strokovnjaki.
• Nestrokovna namestitev lahko hudo poškoduje ljudi in povzroči materialno škodo
• Upoštevati je treba predpise krajevnega podjetja za oskrbo z energijo ter trenutno veljavne standarde ter predpise za električne instalacije.
  ■ Uporabljajte le v suhih prostorih (IP20).
• Izdelek in embalaža nista igrači. Otrokom de dovolite v bližino, obstaja nevarnost poškodb in zadušitve.
  ■ Ne odpirajte ur, nevarnost poškodb.
  Ljudem ne dovolite vstopa v območje premikanja roletne naprave. Območje premikanja roletne naprave mora biti med delovanjem v celoti pregledno. Obstaja nevarnost poškodb.

NAMENSKA UPORABA

Časovno stikalo (Štev. Izdelka 20031 / 20036) je konstruirano izključno na krmiljenje roletnih naprav.
- Roletne naprave in njihovi sestavni deli morajo biti v brezhibnem stanju. Pomanjkljivosti naprave ali njenih sestavnih delov morajo biti odpravljene pred vgradnjo časovnega stikala.
- Drugačna uporaba ali uporaba, ki je izven opisane, velja kot nenamenska.
- Podjetje Alfred Schellenberg GmbH ne jamči za posledično škodo, materialno škodo in poškodbe ljudi zaradi nenamenske uporabe.
- Skrbno shranite za navodila, ki morajo biti na voljo vsakemu uporabniku.

Združljiva z večino izmeničnih okvirjev po DIN 49075 z izrezom 50 x 50 mm. Potreben je adapter ustreznega proiz-vajalca.

Časovno stikalo omogoča samodejni preklop med poletnim in zimskim časom. Ob preklopu časa pride od pomika interne ure naprej ali nazaj za po 1 uro.

IZJAVA CE IN SKLADNOST

Izdelek (št. art. DE 25572, 25577) izpolnjuje veljavne zahteve evropskih in nacionalnih direktiv. Skladnost je bila do-kazana. Celotno besedilo izjave o skladnosti EU je dostopno na naslednji povezavi: http://www.schellenberg.de (element menija „servis“ v središču za prenos).

Direktiva Nizka napetost 2014/35/EU

Elektromagnetna združljivost 2014/30/EU

Direktiva RoHS 2011/65/EU

Ne odvrzite ga med gospodinjske odpadke! Izdelek lahko reciklirate in ga oddate v zbiralnico snovi, ki se reciklirajo ali na zbirnem mestu za električne gospodinjske odpadke.

TEHNIČNI PODATKI
Oskrbna napetost 230 V AC / 50 Hz
Stikalni tok 3A / 230 V AC induktivne obremenitve
Vrsta zaščite IP 20
Razred zaščite II po ustrežni montaži
Trajanje preklopa 180 sekund
dovoljeno temperaturno območje	0 °C do + 50 °C
Rezerva delovanja pribl. 5 ur
Natančnost delovanja pribl. +/- 1 sekunda / dan
Poraba v stanju pripravljenosti*	0,5 vata
Vrsta montaže Podometna doza, ∅ 60 mm, razdalja med luknjami, min. 25 mm globina. Nadomet v ustreznem ohišju

* Ura je vedno pripravljena za delovanje, da bi izvajala nastavljene preklopne čase in dodatne funkcije

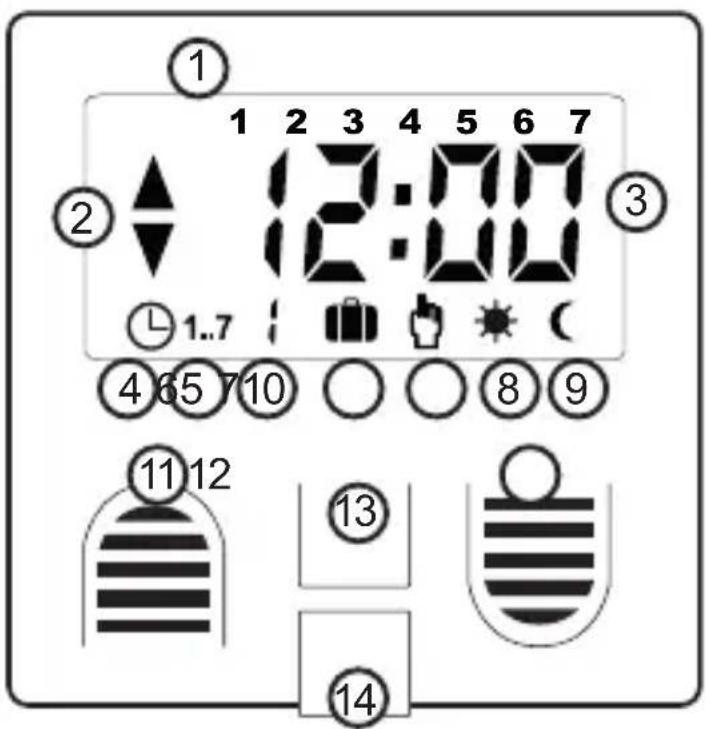

LEGENDA SIMBOLOV

① 1 2 3 4 5 6 7 ② 12:00 ③ ④ 65 710 ○ ○ 8 9 ⑪ 12 ⑬ 13 14

① Dan v tednu
② Simbol Dviganje, Spuščanje
③ Ura
④ Dnevni program
⑤ Tedenski program
⑥ Počitniški program
⑦ Ročno obratovanje
⑧ Sončna funkcija*
⑨ Funkcija mraka*
10 Vodenje menija
⑪ Tipka Dviganje
12 Tipka Spuščanje
13 Tipka Set (nastavitev)
14 Vtično mesto za vtič senzorja

* Funkcija je možna le z izdelkom štev. 25573.

① Dan v tednu

Možnosti nastavitev za vse 3 časovne bloke Blok 1: PON. do pet. Blok 2: SOB. Blok 3: ned.

⑤ Tedenski program (samodejno obratovanje)

Individualna nastavitev dviganja in spuščanja za vsak dan v tednu.

⑥ Počitniški program (naključno obratovanje)

Možnost priklopa za tedenski ali dnevni program. Spremeni programirane čase naključno za do +/- 15 minut.

⑦ Ročno obratovanje (zaščita pred izprtjem)

Roleto lahko dvignete ali spustite ročno.

Deaktivira samodejno obratovanje in ščiti pred nehotenim izprtjem.

⑪ ⑫ Tipka Dvigovanje, tipka Spuščanje

Ob dvigovanju rolete pritisnite tipko 📄, ob spuščanju rolete, pritisnite tipko 📄.

⑬ Tipka Set

Namenjena je menjavi načina in za potrditev po nastavitvi programa

CUPRINS

① Sledita čas dvigovanja in spuščanja za soboto in nedeljo. Ponovite korake za nastavitev.
② Blok 1: Dnevni program za pon. - pet.
③ Programiranje časov
④ Blok 2: Dnevni program za sob.
⑤ Blok 3: Dnevni program za ned.
⑥ Čas dvigovanja in spuščanja je dezaktiviran. Funkcija je možna v posameznem bloku.

RO

Funkcija Astro krmili večerno zapiranje in v poteku leta sledi za- tonu sonca. Ob nastavljenem dnevnem ali tedenskem programu in aktivirani funkciji Astro, se roleta začne premikati navzdol ob prvem dogodku, ki ustreza.

RO

1 sec. Menjava načinov Ročno-Samodejno
4 sec. Nastavitev Ura / Datum
6 sec. Nastavitev dnevnega - tedenskega programa
8 sec. Nastavitev funkcije Astro
10 sec. Zapora programiranja

RO

APĂSATI TASTASET (SETARE)

MENIU
