Toote tüüp	Elektriline rullkardinate programmeerija
Bränd	Schellenberg
Mudel	Timer Plus
Toide	230 V AC, 50 Hz
Lülitusvool	3 A / 230 V AC (induktiivne koormus)
Kaitse tüüp	IP20 (kuivad ruumid)
Kaitseklass	II (vastavalt paigaldusele)
Lülituse kestus	180 sekundit
Lubatud temperatuurivahemik	0 °C kuni +50 °C
Tööreserv	Umbes 5 tundi
Täpsus	Umbes ± 1 sekund päevas
Ooterežiimi tarbimine	0,5 W
Paigalduse tüüp	Süvistatud karp ∅ 60 mm, minimaalne sügavus 25 mm
Plaatide ühilduvus	Vahetatavad plaadid DIN 49075, väljalõige 50 x 50 mm (vajalik adapter)
Peamised funktsioonid	Päevane programmeerimine (3 plokki), nädalaprogramm, puhkuserežiim, käsitsirežiim, Astro funktsioon
Lapse turvalisus	Nuppude lukustamine
Lähtestamine	Tehaseseadete taastamine
Ekraan	Ekraan koos päeva, kellaaja ja tõusmise/laskumise sümbolitega
Ühendamine	Teostab kvalifitseeritud tehnik

Korduma kippuvad küsimused - Timer Plus Schellenberg

Kuidas reguleerida kellaaega ja kuupäeva Timer Plus'il?

Vajutage seadistusnuppu 4 sekundit, et pääseda kellaaja ja kuupäeva seadistusse. Kasutage tõstmis-/langetusnuppe väärtuste reguleerimiseks ja kinnitage seadistusnupuga.

Kuidas programmeerida päevaprogrammi?

Vajutage seadistusnuppu 6 sekundit, et siseneda päevaprogrammi seadetesse. Saate määrata kuni 3 ajablokki: esmaspäev-reede, laupäev ja pühapäev. Iga ploki jaoks seadistage avamise ja sulgemise aeg.

Mis on Astro funktsioon ja kuidas seda aktiveerida?

Astro funktsioon sulgeb automaatselt rullkardina päikeseloojangul. Aktiveerige see, vajutades seadistusnuppu 8 sekundit, seejärel valige Astro valik. Saate seadistada ka ajalist nihet.

Kuidas aktiveerida puhkuserežiimi?

Puhkuserežiim muudab juhuslikult lülitusaegu ±15 minuti võrra, et simuleerida kohalolekut. Aktiveerige see menüüs, valides puhkuse ikooni. See lisatakse päeva- või nädalaprogrammile.

Kuidas lukustada klaviatuur (lapse turvalisus)?

Vajutage seadistusnuppu 10 sekundit, et pääseda programmeerimise lukustusse. Aktiveerige lukustus, et vältida soovimatuid muudatusi. Lukustuse eemaldamiseks korrake toimingut.

Kuidas lähtestada Timer Plus tehaseseadetele?

Hoidke seadistusnuppu all umbes 10 sekundit, kuni ekraanile ilmub 'RESET'. Kinnitage vaikeseadete taastamiseks. Kõik programmeerimised kustutatakse.

Kas Timer Plus ühildub kõigi seinapaneelidega?

See ühildub enamiku vahetatavate plaatidega vastavalt standardile DIN 49075, mille väljalõige on 50 x 50 mm. Vajalik võib olla plaadi tootja adapter.

Mida teha voolukatkestuse korral?

Timer Plus'il on tööreserv umbes 5 tundi. Pärast seda ajavahemikku säilitatakse seaded, kuid kellaaega tuleb uuesti reguleerida. Programmeerimine jääb salvestatuks.

Kuidas lülituda käsitsirežiimile?

Vajutage seadistusnuppu, et lülituda käsitsirežiimile. Selles režiimis on automaatprogrammid keelatud ja saate kardinat käsitsi juhtida tõstmis-/langetusnuppudega. Ilmub käsitsirežiimi sümbol.

Kas Timer Plus saab juhtida muid seadmeid peale rullkardinate?

Ei, Timer Plus on loodud ainult rullkardinate juhtimiseks. Mittesihipärane kasutamine võib seadet kahjustada ja garantiid tühistada.

KASUTUSJUHEND Timer Plus Schellenberg

Ohutus ja juhised 219

Tehnilised andmed 223

Sümbolite legend 224

Vajaminevad tööriistad 308

Tarnekomplekt 308

A Paigaldamine 309

B Kella ja kuupäeva seadistamine 314

C Manuaalse ja automaatse režiimi vahel vahetamine ..... 317

D Päeva- ja nädalaprogrammi vahel vahetamine ....317

E Puhkuseprogrammi juurdelülitamine päeva-/nädalaprogrammile 318

F Päevaprogrammi seadistamine 319

G Nädalaprogrammi seadistamine 341

H Astrofunktsiooni/aegjuhtimise seadistus 344

Ajanihke seadistamine 346

Suve- ja talveaja seadistamine 347

Ajatsoonide seadistamise europakett 349

I Järgmise lülitusaja kuvamine 360

J Lapselukk/klahvilukk 361

K Tehasesätete taastamine 362

L Menüüs navigeerimise ülevaade 363

OHUTUS JA JUHISED

Austatud klient

palume see juhend enne paigaldamist ja kasutuselevõttu täielikult läbi lugeda. Järgige enne tööde alustamist kõiki ohutusjuhiseid. Hoidke see juhend alles ja informeerige kõiki kasutajaid võimalikest ohtudest, mis eksisteerivad seoses selle tootega. Kahjustused, mis tulenevad oskamatust kasutamisest või valest paigaldamisest, tühistavad niihästi garantii kui ka igasuguse kahjunõuete esitamise õiguse.

Autoriõiguse kaitse objekt, 2019, Alfred Schellenberg GmbH. Kõik õigused on kaitstud. Igasugune autoriõiguse seadusega vastuolus olev kasutamine, eelkõige paljundamine, tõlkimine, töötlemine või sisu edastamine andmebaaside ja muude elektrooniliste meediate ja süsteemide kaudu on keelatud.

OHUTUSJUHISED

Elektrilöögi oht! Enne elektrisüsteemidega seotud töid tuleb vool välja lülitada.

• Välistage juhuslik sisselülitamine. See kehtib ka elektrilise ruloosüsteemi hooldamise ja remondi ajal.
• Elektriühendusi tohib luua ainult volitatud elektrik.
• Vale paigaldamise tagajärjeks võivad olla raksed isikukahjustused või materiaalsed kahjustused.
• Järgige elektripaigaldiste puhul kohaliku energiaettevõtte eeskirju, samuti kehtivaid normatiive ja üldiseid eeskirju.
  ■ Kasutage ainult kuivades ruumides (IP20).
• Toode ja pakend pole mänguasjad. Ärge laske lapsi nende lähedusse, nad võivad end vigastada või lämbuda.
• Ärge avage kellasid, vigastusoht.
• Ruloosüsteemi liikumisalas ei tohi viibida. Ruloosüsteemi liikumisala peab töö ajal nähtav olema. Vigastusoht!

OTSTARBEKOHANE KASUTAMINE

• Taimerit tohib (Art-nr 20031 / 20036) kasutada ainult ruloosüsteemide juhtimiseks.
• Ruloosüsteem ja selle komponendid peavad olema täielikult töökorras. Süsteemi või selle komponentide puudujäägid tuleb kõrvaldada enne taimeri paigaldamist.
• Sellest erinev kasutamine on otstarbevastane.
• Otstarbevastasest kasutamisest tulenevate tagajärgkahjude, materiaalsete kahjude ja isikukahjustuste eest Alfred Schellenberg GmbH ei vastuta.
• Hoidke see kasutusjuhend alles, iga kasutaja peab saama seda kasutada.

Ühildub suurema osa raamidega vastavalt DIN 49075, väljalõikesuurusega 50 x 50 mm. Läheb tarvis vastava tootja adapterit.

Taimeril on olemas automaatne vahetamine suve- ja talveaja vahel. Aja vahetamisel keeratakse sisemist kella 1 tunni jagu edasi või tagasi.

CE-KINNITUS JA VASTAVUS

Toode (tootenr DE 25572, 20577) vastab kehtivatele Euroopa direktiividele ja riiklikele nõuetele. Vastavus on tõendatud. EÜ vastavusdeklaratsiooni täieliku teksti leiate järgmiselt veebiaadressilt: http://www.schellenberg.de (Download-Centeri menüüpunkt „Service“).

Madalpingedirektiiv 2014/35/EU Elektromagnetilise ühilduvuse direktiiv 2014/30/EU Elektri- ja elektroonikaseadmetes ohtlike ainete kasutamise piiramise direktiiv 2011/65/EÜ

Ärge visake olmejäätmete hulka! Toode on ümber- töödeldav ja tuleb suunata elektroonikajäätmete kogumispunkti.

TEHNILISED ANDMED
Toitepinge 230 V AC / 50 Hz
Lülitusvool 3A / 230 V AC koos oormusega
Kaitseklass IP 20
Kaitsekategooria II, vastava paigaldamise korral
Lülitusaeg 180 sekundit
Lubatud temperatuurivahemik	0 °C kuni + 50 °C
Tööreserv u 5 tundi
Töötäpsus u +/- 1 sekundit/päevas
Kulu ooterežiimis* 0,5 W
Paigaldusliik Krohvialune karp, ∅ 60 mm, augu kaugus, sügavus min 25 mm. Kroh-vipealne paigaldamine vas-tava korpuse olemasolul

* Taimer on alati töövalmis, et juhtida määratud lülitusaegu ja lisafunktsioone

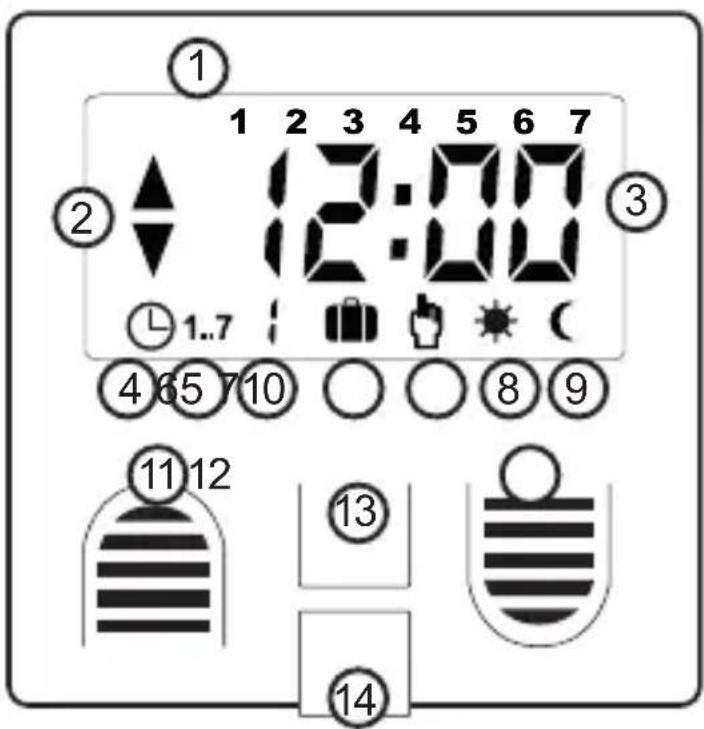

SÜMBOLITE LEGEND

① 1 2 3 4 5 6 7 ② 12:00 ③ ④ 65 710 ○ ○ 8 9 ⑪ 12 ⑬ ⑭ ⑮ ⑯ ⑰

① Nädalapäev
② Ülesliikumise, allaliikumise sümbol
③ Kellaaeg
④ Päevaprogramm
⑤ Nädalapäev
⑥ Puhkuseprogramm
⑦ Manuaalne režiim
⑧ Päikesefunktsioon*
⑨ Hämarusfunktsioon*
10 Menüüs navigeerimine
⑪ Ülesliikumise nupp
12 Allaliikumise nupp
13 Set-nupp
14 Anduripistiku koht

* Funktsioon töötab ainult koos artikliga 25573.

① Nädalapäev

MO 2 DUMDOWD TH FR SA SU

② Ülesliikumise, allaliikumise (ruloo suund) sümbol

Näidatakse ruloo liikumissuunda.

④ Päevaprogramm (automaatrežiim)

seadistusvõimalused 3 ajaploki jaoks,

⑤ Nädalaprogramm (automaatrežiim)

Individuaalsete nädalapäevade üles- ja allaliiku-misaegade määramine.

Lisatav nädala- või päevaprogrammile. Muudab programmeeritud aegasid juhuslikult, kuni +/- 15 minutit.

⑦ manuaalne režiim (väljalukustamiskaitse)

Rulood saab manuaalselt üles ja alla liigutada. Deaktiveerib automaatrežiimi ja kaitseb juhusliku väljalukustamise eest.

⑪⑫ Ülestõstmise nupp, allalaskmise nupp

ruloo ülestõstmisel - vajutage nupp ruloo ülestõstmise ajal - vajutage nuppu

13 Set-nupp

Režiimi vahetamiseks ja programmeerimise kinnitamiseks.

① Järgnevad ülestõstmise ja allalaskmise ajad lau-päeva ja pühapäeva jaoks. Korrake seadistamise samme.
② 1. plokk: Ajaprogramm E–R jaoks.
③ Aegade programmeerimine

④ 2. plokk: Ajaprogramm L jaoks.
⑤ 3. plokk: Ajaprogramm P jaoks.
⑥ Ülestõstmise ja allalaskmise aeg on deaktiveeritud. Võimalik erinev funktsioon igas plokis.

SE

Astrofunktsioon reguleerib öhtust sulgemist ja järgib Päikese loojumise aega kogu aasta jooksul. Seadistatud päeva- või

nädalaprogrammi ja aktiveeritud astrofunktsiooni korral liigub ruloo viimasena täituva tingimuse korral alla.

SE

1 s Käsitsi-/automaatrežiimi vahetamine
4 s Kella/kuupäeva seadistamine
6 s Päeva-/nädalaprogrammi seadistamine
8 s Astrofunktsiooni seadistamine
10 s Programmeerimistõke

SE

Toote garantiid, varuosi ja paigaldust puudutavates küsimustes pöörduge meie klienditeenindusse.

[e-mail]
