KASUTUSJUHEND RolloDrive 35 Schellenberg

Ohutus ja juhised 133
Tehnilised andmed 135
Nuppude tahendus 137

A Móodud 186

Vajaminevad tooriistad 187
Tarnekomplekt 187

B Paigaldamine 188

C Loppasendite seadistamine 207
D Loppasendite muutmine/korrigeerimine 209
E Manuaalne juhtimine 210
F Automaatreziim: avamis- ja sulemisaja seadistamine 213
G Automaatrezijim: manuaalse/automaatse vahel vahetamine 218
H Tehasesatete taastamine 223

I Takistuste tuvastamine 224
J Blokeerimise tuvastamine 225
K Lisavarustus: päikeseandur 226

Kaitstud autoröigusega, 2021 Alfred Schellenberg GmbH. Koik öigused on kaitstud. Igasugune autoröiguse seadusega vastuolus olev kasutamine, eelköige paljundamine, tölkimine, toöttlemine voi sisu edastamine andmebaaside ja muude elektroniliste meediate ja susteemide kaudu on keelatud

OHUTUS JA JUHISED

Austatud klien

Palume see juhend enne paigaldamist ja kasutuselevottu tailikult labi lugeda. Järgige enne tööde alustamist kõiki ohutusjuhiseid. Hoidke see juhend alles ja informeerige kõiki kasutajaid voimalikest ohtudest, mis eksisteerivad seoses selle tootega. Andke see juhend seadme

omanikuvahetuse korral uuele omanikule. Kahjustused, mis tulenevad oskamatust kasutamisest voi valest paigaldamisest, tuhistavad nihästi garantii kui ka igasuguse kahjunouete esitamise öiguse.

OHUTUSJUHISED

Surmava elektrilögi oht! Enne elektrisüsteemidega seotud toid tuleb vool valja lulitada.

Välistage juhuslik sisselülitamine. See kehtib ka elektrilise ruloosüsteemi hooldamise ja remondi ajal.
- Elektrühendusi tohib luua ainult volitatud, sertifseeritud elektrik.
Vale paigaldamise tagajäreks vöivad olla raksed isikukahjustused voi materiaulsed kahjustused.
- Järgige elektripaigaldiste puhul kohaliku energiaette eeskirju, samuti kehtivaid normatiive ja üldiseid eeskirju.
- Kasutage toodet ainult kuivades ruumides (kaitseklass IP20).
- Toode ja pakend pole manguasjad. Arge laske lapsi nende lahedusse, nad voivad end vigastada voi lambuda.
- Arge avage toodet, vigastusoht.
- Juurdepääs pistikupesale ja adapterile ei tohi olla takistatud.
- Ruloosüsteemi liikumisalas ei tohi viibida. Ruloosüsteemi liikumisala peab too ajal nahtav olema. Vigastusoht!
- Lapsed ei tohi tootega mangida.

ELIVASTAVUSDEKLARATSIOON

Ruloo mehmanism (art. nr DE 22735, 2637) vastab kehtivatele Euroopa ja riiklikele nouetele. Vastavus on toendatud. EU vastavusdeklaratsiooni taieliku teksti leiate jargmiselt veebia adressilt: http://www.schellenberg.de (Menüppunkt „Service" allalaadimiskeskuses).

Mitte visata olmeprügi hulka! Seade on ringlussevoetav ja salle saab àraanda ringlussevotu punkti vovi elektroonikaseadmete jäatmetekogumispunkti

Masinadirektiiv 2006/42/EU
Elettromagnetilise ühilduvuse direktiiv 2014/30/EL
Elektri- ja elektroonikaseadmetes ohtlike ainete kasutamise piiramisedirektiiv 2011/65/EL

OTSTARBEKOHANE KASUTAMINE

• Toodet tohib kasutada ainult ruloosüsteemide juhtimiseks.
• Ruloosüsteem ja selle komponendid peavad olemä täielikult tokorras. Süsteemi vöi selle komponentide puudujaagid tuleb körvaldada enne allaigaldamist.
• Kasutuskohas peab olema vabalt ligipäasetav 230 V AC/ 50 Hz pistikupesa (vt Ik 206).
  Toote paigalduspind peab olema tasane.
• Kasutage ainult originaa-varuosi, nii valdite seadme toovigu voi kahjustusi.
• Ebakvaliteetne rihmajuhik vobi rihma havitada ja toodet liigset koormata. Paigaldage toode selliselt, et rihm jookseks ruolindi mootorisse voimalikult pustiselt. Seelabi valdite asjatut hoorumist ja kulumist.
• Sellest erinev kasutamine ei ole otstarbekohane.
• Mitteotstarbekohasest kasutamisest tulenevate tagajärgkahjude, materiaalsete kahjude ja isikukahjustuste eest Alfred Schellenberg GmbH ei vastuta.

Vastavalt standardile EN 13659 tuleb tagada, et ruloodele standardis EN 12045 määratud nihilketingimusi ei ületataks. Lahtikerituna peab 150 N ülessuunalise jōu puhul alaservas olema nihilkeks vähemalt 40 mm. Seejuures tuleb eriti jalgida, et ruloo väljastamiskiirus oleks viimasel 0,4 m väiksem kui 0,2 m/s.

MITTE OTSTARBEKOHANE KASUTAMINE

• Seadme kasutamine muudel otstarvetel peale eespool nimetasud kasutusvaldkondade pole lubatud.
• Seadme kasutamisel valitingimustes valitseb luhise ja elektrilögi oht.
• Arge paigaldage ega kasutage seadet kunagi valitingimustes.
• Mis tahes mehaanilised lukustused pole sobivad automatiseeritud kaitamise jaoks antud seadmega.

TEHNILISED ANDMED

Artiklinumber 22735/22637

Adaptereri toöpinge 230 V AC / 50 Hz

Nimivöimsus 29 W, max 45 W lühiajaliselt

Adaptereri väljund 24 V DC / 1,2 A

Pördemoment MdN = 2,5 Nm

Max pöretearv 34 p/min

Max aknaluigi pind 4,0 m

Löpptömbejöud 7 kg lindil

Luhirežiim 5 minutit

Kaitseklass II

Kaitseseade

2 (3 kg/m² aknaluugi pind)

TEHNILISED ANDMED

Positsiooni tapsus 5 mm

Lülitusaegade arv 2 (ÜLES ja ALLA)

Päikeseautomaatika seadistusvahemik

3 000 kuni 10 000 Lux

Lubatud ümbritsev temperatuur 0-40 °C

Kella tapsus ca +/- 1 minut/kuu

Mööttmed vt Ik 186

Lubatud lindilaiused 15 mm (mini-lint)

Lindi pikkus

5,5 m lindi paksuse korral 1,0 mm

(15 mm standardlnt)

4,3 m lindi paksuse korral 1,3 mm

Müratase LpA

≤ 70 dB(A)

Markus

Andmed on orienteeruvad ja kehtivad ideaalse paigaldusjuhu puhul. Kohapealsete olude tottu voivad vaartused erineda. Kasutage toodet ainult eelnevalt nimetakud mootudega rihmadega. Valed ruolorihmade pikkused ja laiused pohjustavad kahjustusi. Vahetage vana ruoloorhm valja, kui see ei vasta enam noutele.

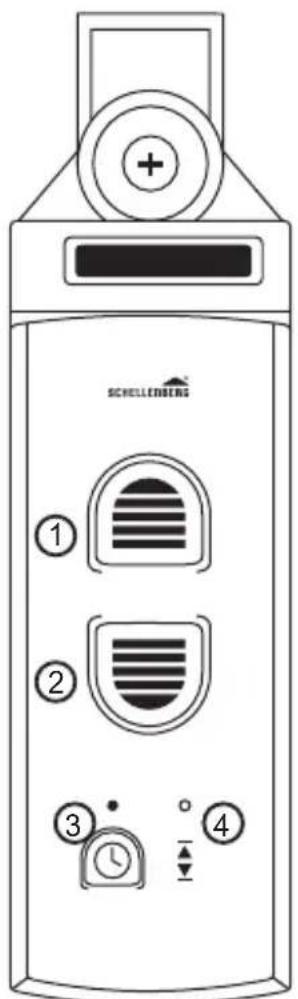

NUPPUDE TAHENDUS

(1) Ülesliikumise nupp
(2) Allaiikumise nupp
③ LED-näidiku ja nupuga kell

LED-näidiku seisund (3)

Väljas

Sees

(4) Set-nupp

Samme 21 ja 22 tuleb ühe teha soovitud kellaajal.
Märama peab vahemalt ühe lülitusaja.
nt kell 7 hommikul

LED-näidik vilgub pärast voolukatkestust, kui eelnevalt on märaratud vahemalt üks lūlitusaeg. Pärast voolukatkestust on lūlitusajad.
