BRUGSANVISNING RolloDrive 35 Schellenberg

Sikkerhed og anvisninger 145
Tekniske data 147
Beskrivelse af tasternes Funktion 149

A Dimensioner 186

Nodvendigt værktog 187
Leveringsomfang 187

B Montering 188

C Indstilling af yderstlinger 207
D AEndring/korrigering af yderstillinger 209
E Manuel betjening 210
F Automatisk drift: Indstilling af abnings- og lukketid 213
G Automatisk drift: Skift mellem manuel/automatism 218
H Nulstilling til fabriksindstlinger 223

Detektering af forbinderger 224
J Detektering af blokeringer 225
K Valgfrit tilbehør: Solsensor 226

Beskyttet af ophavsretten, 2021 Alfred Schellenberg GmbH. Alle rettigheder forbeholds. Enhver form for anvendelse, som ici er tilladt i henhold til ophavsretlsven, især kopiering, oversaettelse, forarbejdning ell er videregivelse af indhold fra databaser aller andre elektroniske medier og systemer, er forbidrt.

SIKKERHED OG ANVISNINGER

Kaere kunde,

Læs venligst brugsvejledningen grundigt igennem før montering ogibrugtagning. Læs alle sikkerhedsanvisninger, før du begynder medarbejdet. Opbevar vejledningen og informer alle brugere om eventuellefarer i forbindelse med brugen af dette produit. Hvis du sælger eller

videregiver produktet, skal davon vejledning ffolge med. Garantien og enhver reklamationsret bortfalder, hvis apparatet beskadiges på grund af usagkyndig betjening ell er forkert montering.

SIKKERHEDSANVISNINGER

Livsfare på grund af elektrisk stød! Før der udføres arbejde på elektriske installationer skalppe disse spændingsfrie.

DK

• Træf sikkerhedsforanstaltninger mod utilisigtet genstart. Dette gælder øgsø for vedligeholdelse og reparation af elektriske rullejalousier.
• Elektriske tilslutninger må kun udføres af autoriserede, godkendte fagfolk.
• En usagkyndig installation kan medføre alvorlig personskade somt alvorlige materielle skader
• Det lokale el-selskabs forskrifter og alle gældende standarder og forskrifter for installation skal overholds.
• Produktet mä kun anvendes i törre rum (beskyttteseklasse IP20).
• Produktet og emballagen er/DDle legetj. Born ma/DDle lege med produit et/er emballagen. Fare for kvestelser er/er kvaelning.
• Produktet må ikke abnes,fare for kvæstelser.
• Stikkontakten og strømforsyningen skal altid vår frit tilgaardelige.
• Personer må ikke opholde sig inden for rullejalousiets aktionsradius. Rullejalousiets aktionsradius skal kinne ses under driften. Risiko for persorskade.
  Børn ma ikke lege medprodukter.

EU-OVERENSSTEMMELSESERKLÄERING

Bändoprulleren(varenr. DE 22735, 2637) opfylder de gældende krav fra de europæiske og nationale direktiver. Overensstemmelsen er dokumenteret. Den fulde tekst fra EU-overensstemmelseserklaeringenfindes på internetadressen: http:// www.schellenberg.de (menupunkt „Service“ i download-center).

Må ikke bortskaffes med husholdningsaffaldet! Produktet kan genbruges og afleveres på genbrugsstationen eller et andet indsamlingssted til elektrisk husholdningsaffald

Maskindirektiv 2006/42/EF

EMC-direktiv 2014/30/EU

RoHS-direktiv 2011/65/EU

KORREKT ANVENDELS

• Produktet er udelukkende beregnet til styring af rullejalousier.
• Rullejalousiet og dets deleskal varei fejlfri tilstand. Mangler i systemet ellere desk al afhjaelpes forr produktet monteres.
• Der skal vare en frit tilgengelig 230 V AC/ 50 Hz stikkontakt på monteringsstedet (se side 206).
• Produktet skal monteres på en jævn flade.
• Anvend kun originale reservedele for at undgå fejlfunktioner erller skader på apparatet.
• En dārlig bändstyring kan ødelægge bändet og belaste produit unødvendigt. Monter produit tåledes, at bändet lober ind i rullejalousiets motor sà lodret som muligt. Sādan undgås unødvendig friktion og slitage.
  Hvisproduktet anvendes til andreller yderligere formal, anvendes det ikke korrekt.

• Alfred Schellenberg GmbH hæfter ikke for følgeskader, materielle skader og personskader, hvisproduktet ikke anvendes korrekt.

• Iht. standarden EN 13659 skal man sorge for, at de fastlagte forskydningsbetingelser for afskærmninger iht. EN 12045 overholds. I nedrullet stilling skal forskydningen ved underkanten vare mindst 40~mm ved en kraft pa 150 N i opadgaende retning. Husk, at afskærmningens udkørselshastighed skal vare under 0,2 m/s de sidste 0,4 m.

UKORREKT ANVENDELS

• Det er ikke tilladt at brugeproduktet til andre ende de førnævnte anvendelser.
  Hvis Produktet bruges udendørs, er der livsfare på grund af kortslutning og stød.
• Montér og brug aldrig produit utendørs.
• Alle former for mekaniske laseanordninger er/DDt automatisk drift med dette produit.

TEKNISKE DATA

Varenummer 22735/22637

Driftsspending strømforsyning 230 V AC / 50 Hz

Nominel effekt 29 W, maks. 45 W kortvarigt

Strømforsyning udgang 24 V DC / 1,2 A

Omdrejningsmoment MdN = 2,5 Nm

Maks. omdrejningstal 34 o/min.

Maks. rullejalousiflade 4,0 m

Slut-trækraft 7 kg på bandet

Kortvarig drift 5 minutter

Beskyttesesklasse II

Beskyttelsesgrad IP 20 (kun for torre rum)

2 (3kg / m^2 rullejalousiflade)

TEKNISKE DATA

Positioneringsnogagtighed 5 mm

Antal skifteider 2 (OP og NED)

Indstellingsområde solautomatik 3.000 til 10.000 lux

Tilladt omgivelsestemperatur 0-40 °C

Urets præcision ca. +/- 1 minut / maned

Dimensioner se side 186

5,5 m ved en bändtykkelse på 1,0 mm

4,3 m ved en bandtykkelse pa 1,3 mm

≤ 70 dB(A)

Bemaerk

De angivne værdier er standardværdier og gælder for en ideel monteringssituation. Værdierne kan afvige på grund af forholdene på monteringsstedet. Anvend kun produktet med de rullejalousi-band, der er angivet ovenfor. Forkerte bändlænger og -bredder medfører beskadigelser. Udskift det gamle band til rullejalousiet, hvis kravene ikke er opfyldt.

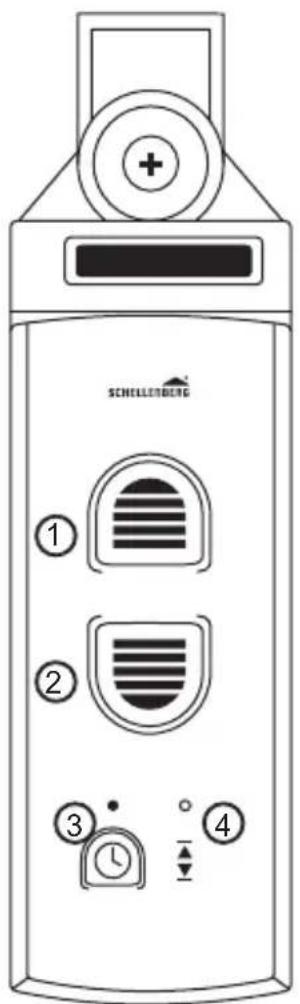

BESKRIVELSE AF TASTERNES FUNKTION

① Tasten opkørsel
(2) Tasten nedkørsel
③ Tasten ur med LED-display

Status for LED-display ( ③)

Fra

Til

Blinker

Tasten Set

INNHOILDSFORTEGNEALSE

5,5 m ved 1,0 mm beltetykkelse

4,3 m ved 1,3 mm beltetykkelse

≤ 70 dB(A)

Merk

Trin 21 og 22 skal udfores en gang pa det ønskede tidspunkt. Der skal mindst indstilles en skiftetid. f.eks. kl. 7.00 om morgenen

LED-displayet blinker ved strømsvigt, hvis der Först er indstillet mindst en skif-tetid. Efter et strømsvigt forskydes skiftetidspunkterne.
