SEGURIDADE INDICACIONES

Estimada cliente, estimado cliente:

Usted debe leer todas las instrucciones antes de proceder al montaje y esta en marcha. Prestese atencion a todas lasindicaciones de seguidad antes de comenzar el trabajo. Guardar las instrucciones y advertir a los usuario sobre los posiblespeligos relacionados con este producto.

En caso de cambio del propietario se deben transferir estas instrucciones al nuevo dato. Si se producen daños debido al uso inadequado o montaje incorrecto se pierden todos los derechos de garantía.

INDICACIONES DE SEGURIDAD

iPeligro de muerte por descarga electrica! Antes de起初 el trabajo en instalaciones electricas se debe verificar la ausencia de tension.

• Tomar medidas de seguridad contra una conexion accidental. Este se aplica también a los trabajo de mantenimiento y reparacion en persianas enrollables electricas.
• Solamente el personalrialcualificado y autorizzatodeberealizartrabajosdeconexioneselctricas.
• Una instalación Incorrecta puede provocar daños personales o materiales graves.
• Deben respetarse las normas de la compañero de suministro electrico local, como todas las normas y reglamentos de la instalacion electrica.
• Utilizar el producto únicamente en locales secs (clase de proteccion IP20).
• El producto y su embalaje no son un juguete. Mantengase fuera del alcance de los niños, existe peligro de lesiones o asfixia.
• NoAbrir el producto, peligro de lesiones!
• El tomacorriente y la fuente de alimentacion deben estar siempre accesibles.

SCHELLENBERG

• Mantener a las personas alejadas del area de operación de la persiana enrollable. El area de funciona de la persiana debe estar visible durante su operation. Existe peligro de posibles lesiones.
• Se prohíbe que los niños juguen con el producto.

DECLARACION DE CONFORMIDAD CE

El dispositivo de enrollado de la cinta (n.° art. DE 22735, 22637) cumple los requisitos actuales de las directivas naciales y europeas. Se ha comprobado la conformidad. El texto Completo de la declaracion de conformidad CE está disponible en la?sigaiente direcction de Internet: http://www.schellenberg.de (opacion de menu "Servicio" del centro de descargas).

jNo desechar en la basura domestica! Este producto es reciclable y debe entregarse en una planta de reciclaje o enanother punto de recogida de desechos electricos

Directiva de máquinas 2006/42/CE

Directiva CEM 2014/30/UE

Directiva RAEE 2011/65/UE

UTILIZACION APROPIADA

• El producto está previsto solo para el control electrico de persianas enrollables.
• La persiana,enrollable y sus partes debenmantenerse enperfecto estado.Antes del montaje se deben eliminar los defectos en elsystema o sus partes.
• En el situ de operación debe estar disponible un enchufe de pared 230 V AC/50 Hz con libre acceso (vease la頁a 206).
• La superficie de montaje del producto dever ser plana.
• Utilizar solamente las piezas de reemplazo originales paraatarfallosde operacion ydaños enel equipo.
• Una guía defectuosa puede destruir la cinta y recargar innecesariamente el producto. El montaje se debe efectuar de tal forma que la cinta se ajuste lo mejor possible

en una posicion vertical en el mecanismo de actionamento. De esta forma se evita un nivel de friccion y desgaste alto.

• Cualquier usodistincto que vaya mas alla de lo estipulado sera considerado como no conforme a lo previsto.
• Alfred Schellenberg GmbH no se hace responsable de los días resultantes, materiales o personales, derivados de un uso no debido.
• Según la norma EN 13659 es preciso cuidar que las conditiones de desplazamiento fjadas para la cortina cumplan con la norma EN 12045. En la posición disenrollada el desplazimiento en el borde inferior debe ser al menos de 40~mm al aplicar una fuerza de 150~N en direccionancia hiera arriba. Aquí se debe prestar atencion especialmente a que la velocidad para desplegarse la cortina en los ultimos 0.4m sea inferior a 0.2m / s .

USO NO INDICADO

• No está permitido el uso del producto para aplicaciones distinctas a las descriñas anteriormente.
• El uso del producto en exteriores entrada riesgo de muerte por cortocircuito y electrocución.
• No monte ni utilise el producto jamás en exterioroes.
• Ningún tipo de bloqueo mecánico的结果a apto para el funciona automatizo jusqu con este producto.

DATOS TECNICOS

Número de articulo 22735/22637

Tensión operativa de la fuente de alimentación

230VCA/50Hz

Potencia nominal 29 W, max. 45 W momentaneamente

Potencia en stand-by aprox. < 0,7 W

Salida de la fuente de alimentacion

24 V CC/1,2 A

DATOS TÉCNICOS
Par de giro MdN = 2,5 Nm
Velocidad máx. 34 rpm
Superficie máx. de la persiana veneciana	4,0 m³ (3 kg/m² de superficie de la persiana veneciana)
Fuerza de tracción final 7 kg en la cinta
Funcionimiento de corta duración	5 horas
Clase de protección II
Grado de protección IP 20 (solo para estancias secas)
Precisión de posicionamiento 5 mm
Número de tiempos de conmutación	2 (ARRIBA y ABAJO)
Rango de ajuste de la funciona solar automática	de 3000 a 10 000 lux
Temperatura ambiente permitida de 0 a 40°C
Exactitud del reloj aprox. +/- 1 minuto/mes
Dimensiones véase la páginla 186
Anchos de cinta permitidos	15 mm (minicinta)
Longitudud de cinta (cinta estándar de 15 mm)	5,5 m con cinta de 1,0 mm de grosor 4,3 m con cinta de 1,3 mm de grosor
Nivel de presión sonora	LpA ≤ 70 dB(A)

Nota:

Los datos son valores orientativos y son validos para situaciones ideales de montaje. Debido a las particularidades constructivas these values could be variar. Utilizar el producto solamente con cintas para persianas de las medias mentionadas anteriormente. Una longitud o ancho incorrectos de la cinta coulden provocan daños. Se debe reemplazar una cinta usada cuando no cumpla con los requisitos.

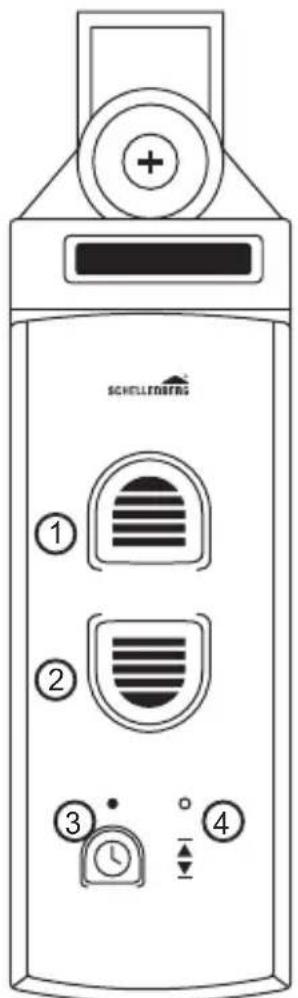

EXPLICACION DE TECLAS

① Tecla arriba
(2) Tecla abajo
(3) Tecla del reloj con LED指示器

Estado del LED indicator (③)

apagado

encendido

parpadeo

(4) Tecla de ajuste „Set“

INDICE

2 (superficie de persiana de 3 kg/ m²)

1 Desbloquear la rueda de tensado
Girar la rueda de tensado
3 Desbloquear la rueda de tensado (vease paso 11)
4 Bloquear la rueda de tensado

Los pasos 21 y 22 deben executarse una sola vez a la hora deseada. Esnecessaryestablecer por lo menos un tiempo de conmutacion. p.ej.a las7:00a.m.
